Нюансы монтажа газгольдеров
С этого пункта надо начинать работы. Прежде всего, необходимо правильно выбрать место под баллон. В схеме приведены обязательные условия, которые должны быть соблюдены.
Схема выбора место под газгольдер с расстояниями
ВАЖНО
На газгольдере обязательно наличие таблички с заводским номером и серии. В противном случае любая проверка МЧС грозит солидным штрафом.
Регистрировать сертифицированный газгольдер в контролирующих органах не нужно, это необходимо только в том случае, если он был сделан кустарным способом. После того как выполнены все условия, можно начинать установку. В некоторых местностях газгольдеры вообще не рекомендуют устанавливать – это активные сейсмические участки или территории с высоким залеганием грунтовых вод. В некоторых случаях разрешается только наземный монтаж.
Особенности установки горизонтального резервуара
Газгольдер имеет округлые формы, поэтому во время установки необходимо закрепить газгольдер не только на бетонное основание, но и залить специальные крепёжные ножки либо вбить под него клинья.
Газгольдер с крепёжными ножками
Некоторые модели для дополнительной фиксации снабжаются специальными крепёжными дугами.

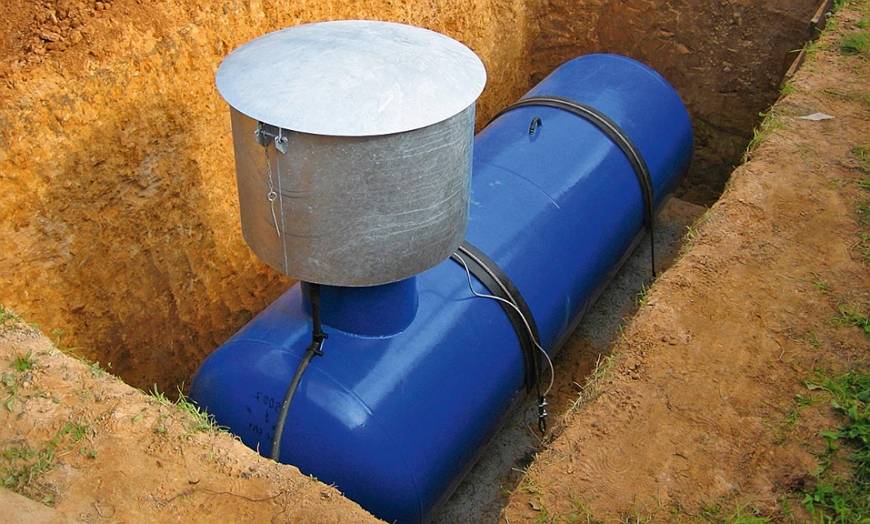

Газгольдер с крепёжными дугами
Важно, чтобы верхний край газгольдера был ниже уровня промерзания почвы
Особенности установки вертикального резервуара
Для монтажа конструкций такого типа необходимо вырывать более глубокий резервуар. Кроме того, так как диаметр у таких конструкций меньше, больше вероятность, что резервуар может перемёрзнуть, а значит, его необходимо утеплять.
Утепление вертикального газгольдера стекловатой
Чтобы снизить вероятность промерзания, глубина котлована увеличивается до 1,8 метра
В этом случае особое внимание нужно уделить вопросу изучения уровня грунтовых вод. Если вода подходит слишком близко, то от установки стационарного газгольдера придётся отказаться
Не просто конфликт сотрудников: травля в коллективе
Отдельно от рабочих конфликтов стоит психологический террор, травля «неудобных» сотрудников. Его причинами могут стать личная неприязнь, напряженные отношения в коллективе, наличие провокатора, который получает удовольствие, сталкивая сотрудников. Если источником травли является один человек, это явление называется буллинг, если группа сотрудников – моббинг. Проявления могут быть разными: бойкот, сплетни, клевета, утаивание информации, необоснованная критика и многое другое.
Жертвой моббинга может стать кто угодно:
- новый начальник, не принимаемый коллективом;
- очень одаренный сотрудник, коллеги которого против того, чтобы он «высовывался»;
- скромный трудяга, который просто не может ответить обидчикам.
Травля показывает, что в коллективе сложилась нездоровая атмосфера, поэтому важно предупреждать подобные явления. Но сделать это бывает очень сложно – провокаторы на разборе конфликта выходят сухими из воды, перекладывая ответственность на других коллег
Моббинг сложно распознать и прекратить – помощь жертве может быть воспринята как попытка ее выделить, что приведет к эскалации конфликта.
Часто травля имеет скрытые мотивы, и для ее преодоления лучше обратиться к специалисту. Он поможет найти зачинщиков конфликта, определить, что стало его причиной, наладить отношения в коллективе. Если речь идет о конкретном провокаторе, который из-за особенностей характера, отсутствия такта, конфликтности, сталкивает между собой других сотрудников, стоит задуматься, насколько ценен этот человек для организации. Решением в этой ситуации может стать увольнение такого работника, перевод жертвы травли в другое подразделение, расформирование отдела либо мероприятия по улучшению взаимоотношений, поощрение командной работы, работа с психологом.
Наталья Сторожева, генеральный директор центра развития бизнеса и карьеры «Перспектива»:
Требования к расположению и установке газгольдера
Резервуар следует размещать на таком минимальном расстоянии от других объектов:
Территория, выделенная под установку резервуара, должна быть ровной. После монтажа и засыпки газгольдера ее нельзя бетонировать, мостить плиткой, засаживать деревьями и т.д. Удобнее разместить емкость ближе к воротам, чтобы обеспечить подъезд транспорта и облегчить заправку. Но это необязательно: современные газовозы подают газ на значительные расстояния (к примеру, наши автомобили могут заправить газгольдер на расстоянии более 40 м).
Котлован роют после получения от компании-продавца техзадания и чертежей. Он должен иметь пологие стенки, глубину минимум 1,9 м и ширину 2 м. Длина зависит от объема резервуара и составляет:
Котлован обязательно засыпают 30-сантиметровым слоем песка, а если на участке высокий уровень грунтовых вод, то еще и слоем щебня.
Согласно действующим нормативам, газгольдер следует устанавливать:
После установки емкость по периметру засыпают песком, который обеспечит уход талых вод в нижние слои грунта. Также газгольдер обязательно следует оснастить электрохимической защитой от коррозии.
Основные требования:
Подземный трубопровод монтируют из полиэтиленовых труб, предназначенных специально для транспортировки сжиженного углеводородного газа. Полимерный участок газопровода не должен подниматься выше точки, в которой температура земли может снижаться до -20 °С. Надземный трубопровод монтируют только из стальных труб. Переход полимер-сталь защищают полимерным покрытием до высоты выше уровня земли.
В цокольном вводе обязательно монтируют стальной шаровый кран для ручного аварийного отключения газа в здании. В системах со сжиженным газом нельзя использовать цокольный ввод, предназначенный для природного газа.
Разрешения, необходимые для установки газгольдера и монтажа автономной газовой системы
Когда независимой газификацией частного дома занимается специализированное подразделение облгаза, владельцу необходимо сделать следующее:
После этого можно закупать все необходимое и заключать договор об услугах с монтажной организацией. В случае газификации промышленного объекта все еще сложнее, так как готовую газовую систему надо сдать в эксплуатацию. Кроме того, требований и разрешений здесь нужно гораздо больше, чем при организации газоснабжения частного дома.
Если же поручить газификацию своего жилья или производства добросовестной частной компании, то бегать по инстанциям не придется. Достаточно предоставить нужные документы и рассказать о своих предпочтениях относительно будущей газовой системы. А специалисты возьмут на себя всю подготовку, согласования, расчеты, подбор оборудования и его монтаж. Вы получите готовую газовую систему под ключ – останется только включить котел или плиту и наслаждаться комфортом.
Отдел по борьбе с коррупцией
Выбор места для расположения установки
Монтаж газгольдера в частном секторе это важное мероприятие, от которого в полной мере зависит работоспособность и срок служб всей системы. Следует отметить, что ход работ по установке зависит исключительно от вида установки оборудования и целостности резервуара. При этом расположение самого резервуара для хранения топлива по отношению к поверхности может быть 2 видов: горизонтальным, вертикальным
При этом расположение самого резервуара для хранения топлива по отношению к поверхности может быть 2 видов: горизонтальным, вертикальным.
Для обеспечения всех норм безопасности следует учесть некоторые требования по установке газгольдера:
- Расстояние между установкой и жилыми помещениями должно составлять более 10 метров.
- Расстояние между емкостью и промышленными объектами должно быть более 8 метров.
- Дистанция от установки до хозяйственных построек, гаражей или деревьев должна превышать 5 метров.
- Отступ между водозабором и газгольдером должен быть более 15 метров.
- Расстояние между емкостью и септиком (накопительным колодцем) должно быть более 5 метров.
- Расстояние от газгольдера до местных линий электропередач должно быть в полторы высоты опоры.
При монтаже газгольдера на заранее обустроенной территории могут быть внесены изменения в критерии установки системы. Однако для осуществления таковых необходимо заключение квалифицированного инженера о таковой необходимости.
Какой газ заправляют в газгольдеры
Газгольдер может работать на пропане. Его доставляют в сжиженном состоянии. Для удешевления пропана его смешивают с бутаном, смесь называется СУГ. В зависимости от сезона использования СУГ делится на летнюю и зимнюю смесь. Летняя – это 50 % пропана плюс 50 % бутана, зимняя – 70 % пропана плюс 30 % бутана.
В заключение остаётся только сказать, что ставить минимальные ёмкости невыгодно: многие заправщики просто могут отказаться ехать к вам из-за маленького заказа. Лучше купить ёмкость побольше, и реже оплачивать доставку. И конечно, доверять установку нужно только профессионалам. Любая кустарная работа чревата большой бедой.
А о том, какова практика пользования газгольдером, посмотрите в этом видео:
Watch this video on YouTube
Готовы на новые траты?
В-третьих, немало стоят как регулярные (для прививок и мониторинга заранее известных болезней), так и внеплановые обращения к ветеринару. Например, каждый год собаку нужно будет защищать от клещей. А это еще 1–1,5 тысячи рублей к расходам.
Плюс, скорее всего, пока собака будет еще щенком, придется посещать занятия по дрессуре. Стоят они, как занятие у репетитора, — около тысячи рублей за час. Одной тренировкой вы вряд ли обойдетесь.
Кроме того, для некоторых пород обязателен груминг. Ну, а если решите участвовать в выставках — это будет уже совсем другая история. Платить придется как за участие в соревнованиях, так и за работу кинолога и хендлера, которые к ним будут готовить.
Газгольдер зачем нужен?
В целях экономии своих расходов и получения большей прибыли, застройщики не охотно протягивают магистрали к новостройкам. Владелец частного дома, может задуматься в таком случае об автономной газификации своего жилья. Если магистраль значительно удалена, альтернативным решением становится газгольдер. Зачем это нужно? По трем причинам: удобство, экономичность и экология. Конечно, отапливать дом можно углем, мазутом, дизельным топливом или даже дровами.
Если из перечисленного есть варианты сравнимые по стоимости, то точно не экологические. Что касается экономики, то если учесть, что цена килограмма сжиженного газа на момент 2017 года составляет около 30 рублей ( в среднем =0,5 доллара). Восьми месячный отопительный сезон для дома площадью в 150 метров кв. потребует от 3000 до 4000 килограмм.
Таким образом, суммарные финансовые затраты на отопление, подогрева воды до горячего состояния и приготовления пищи, приближаются к 90 -120 тысячам рублей в год. Или 7 – 10 тысяч рублей в месяц, за полную энергетическую независимость. Впрочем, оговоримся, что фактическая сумма затрат зависит от материалов постройки дома, примененных утеплителей и площади.
Основные виды газгольдеров
Газгольдер может обеспечить газом большой частный дом. По объему газгольдеры бывают разные – от 2500 до 20000 литров, малые емкости используются для мобильных газгольдеров.
Так как это устройства, требующие повышенного внимания, то в обязательном порядке устанавливается защитная автоматика, которая следит за давлением газа внутри резервуара, контролирует распределение и количество топлива, а также отвечает за безопасность работы автономной системы.
Все газгольдеры можно распределить по следующим видам:
- С аппаратурой на теле газгольдера — для мест с достаточно глубоким залеганием вод, безопасных по подтоплению и промерзанию;
- С высокой горловиной — для мест, склонных к заболачиванию и постоянному подтоплению, доступный для генеральных ревизий на освидетельствовании пригодности;
- Мультиклапан, с высокими патрубками — для высокого расположения грунтовых вод, защищенный от затопления, доступный для осмотра и своевременных заправок.
Разнообразие газгольдеров позволяет обустраивать автономную систему газификации в любых природных условиях.
По принципу хранения газа все газгольдеры делят на резервуары с постоянным и переменным объемом. Сосуд переменного объема содержит внутри себя вертикальный цилиндр с водой, в нижней части которого расположен колокол. По мере убывания газа из емкости, колокол в цилиндре опускается вниз, создавая при этом постоянное давление, необходимое для снабжения всей газовой системы.
В отличие от вышеописанных газгольдеров, которые содержали газ с давлением чуть больше атмосферного, современные газовые хранилища постоянного объема могут выдерживать давление до 18-ти атмосфер.
Современные технологии позволяют создавать прочные сплавы, выдерживающие огромные нагрузки, среду сжиженного пропана, а также осуществлять полноценный контроль за газовым давлением. Все современные газгольдеры имеют постоянный объем.
Ориентация газгольдера при монтаже
- нагреватели, потребляющие электроэнергию
- дополнительные ёмкости-испарители
Горизонтальная ориентация газгольдера
- большая производительность за счёт повышенной площади испарения
- минимум дополнительного оборудования для обеспечения требуемых параметров газоснабжения
- увеличенные габариты повышают продолжительность периода между заправками
- большая ёмкость газгольдеров подземной установки при одновременной экономии полезной площади участка
- большая занимаемая площадь при наземной установке
- большой объём земляных работ
- высокая стоимость оборудования с высокой горловиной для глубокой установки
Внутренний или внешний газгольдер
Ответ на этот вопрос достаточно прост и продиктован не только и не столько желаниями заказчика, сколько достаточно жесткими требованиями СНИП, ГОСТ и здравой логикой.
Если речь идет о газификации и обеспечении тепла для дома значительной площади для постоянного проживания, вместительность газгольдера должна быть внушительной. Мы рекомендуем для таких случаев выбрать газгольдеры в 2,7 кубов и больше исходя из площади дома и числа проживающих в нем людей. Сосуд малого объема, который можно установить в подсобном помещении, во-первых даст потерю полезной площади помещений, которую с учетом стоимости квадратного метра можно использовать более рационально. Во-вторых, небольшая бочка внутри подсобки требует частой заправки, при этом его заправка будет весьма затруднительна (шланг автозаправщика имеет длину всего 24 м) и связана с нарушением ряда требований безопасности процессов заправки газом и эксплуатации резервуара. Единственными же аргументами в пользу выбора внутреннего газгольдера является малая протяженность газопровода, отсутствие затрат на земляные работы и защита от возможного нарушения целостности бочки в результате воздействия внешних факторов (прежде всего, направленные вандальские действия, в случае с газом исходя из последствий почти наверняка классифицируемые как «теракт»).
Таким образом, наружный газгольдер
емкостью от 2,7 кубов для частного дома до 20 кубов для складских и промышленных объектов в 99,9% случаев являются наиболее рациональным со всех точек зрения решений для хранения углеводородов.
Виды газгольдеров
Такие устройства используют уже несколько десятилетий. Раньше они отличались большими размерами и цилиндрическими формами, регулировались по высоте и использовались для снабжения газом целых городских районов. Данный тип систем называется газгольдерами переменного объема, в ряде городов такие установки до сих пор сохранились.
Что представляет собой газгольдер для загородного дома сегодня? Варианты резервуаров используются для обеспечения газом частных объектов, дач, коттеджей, отличаются компактными формами.
Наземный
Их установка выполняется на поверхности земли. Такой газгольдер выгоден тем, что его легче обслуживать и проще выявлять следы коррозии и иные повреждения. Не стоит забывать, что в случае такой установки в зимнее время воздушно-газовая смесь резко теряет способность к испарению, да и вариант подразумевает дополнительные мер, направленные на обеспечение безопасности.
Наземный газгольдер для частного дома
Главное условие, о котором необходимо позаботиться в первую очередь – на емкость не должны попадать лучи солнца. Хоть корпус газгольдера и способен выдерживать высокие температурные режимы, но для дополнительной безопасности монтировать его рекомендуется в тени.
Для экономии места на территории, наземные газгольдеры выбирают вертикального типа с небольшим объемом, соединяя их в общую сеть.
Подземный
С первого взгляда монтаж такого газгольдера повлечет за собой дополнительные финансовые расходы, связанные с работой специальной землеройной техники. Но подземный вариант размещения обеспечит установке защищенность от холодного воздуха, дополнительную степень безопасности и постоянное давление газа на одинаковом уровне.
Чтобы защитить резервуар от промерзания и повреждений механического характера, подземные емкости вкапывают на уровень не менее 0.6 м. В отношении объемов газгольдеров, на загородном участке легко можно разместить емкость вместимостью от 2 500 до 10 000 литров, не портя при этом внешний вид ландшафта. Резервуар вкапывается в землю таким образом, что над поверхностью остается лишь горловина, к которой подключается узел для выполнения заправки. Газ в дом подается по трубам.
Вертикальные
Внешне они напоминают большие бидоны, занимают на участке не много места. Но если планируется большое потребление газа, то резервуар обеспечивается испарителем, помогающим создавать необходимое давление газа. Данная мера увеличивает общую стоимость оборудования, повышает эксплуатационные затраты.
Вертикальные газгольдеры
Варианты вертикальных установок выгодны, если потребление газа запланировано для приготовления пищи и подогрева воды в летний период, когда расход такого топлива для подобных целей минимален.
Следует также учесть, что вертикальные емкости в большинстве случаев предназначены для подземного монтажа, так что стоимость работ по их установке автоматически возрастает.
Горизонтальные
Горизонтальные газгольдеры выбирают чаще Наиболее распространенный вариант газгольдеров с большой площадью испарения «жидкой фазы». В такой емкости всегда имеется необходимое количество газо-воздушной смеси, способной создавать необходимое давление при повышенном потреблении. Для обеспечения необходимого испарения хватает естественных условий, дополнительные приспособления не требуются, что влечет за собой экономию денежных средств. Горизонтальные установки могут создавать нужный уровень давления даже во время сильных морозов. Есть только один существенный недостаток – под установку потребуется много свободного места.
Мобильный
В случае, если вы планируете пользоваться загородным домом не круглый год, либо нет достаточного пространства ля размещения стационарного газгольдера, рекомендуется использовать мобильную версию. С ее помощью вы обеспечите газом загородный дом в летний сезон, а на зиму перевезете установку в другое место. Под монтаж оборудования специальная техника не потребуется, свободное пространство участка будет занято временно. Стоимость таких газгольдеров довольно приемлема, потому что объем их составляет всего пять – шесть сотен литров.
Мобильный газгольдер для частного дома
Нужно ли разрешение на установку газгольдера
Если одним словом, то – НЕТ!
Не нужно!
Тем не менее слухи муссируются.
Многие путают два, схожие звучанием, но различные по смыслу, юридическому толкованию понятия:
- Автономное газоснабжение участка (загородного дома, коттеджа, дачи).
- Документальное сопровождение газового оборудования соответствующими сертификатами, проверочными актами, прочее.
В первом случае прерогатива решения принадлежит только вам.
Никаких согласований с соседями, с местной властью, другими инстанциями.
Единственное ограничение – вместительность газгольдера.
Объем не более 10 000 литров.
Учитывая, что в частном секторе используются газгольдеры именно такой ёмкости, то все вопросы автоматически отпадают.
Во втором случае возникает дилемма:
Вариант «А»: вы заказали монтаж газового оборудования профильной компании. Мудро. Решение «бумажных вопросов» стало обязанностью подрядчика.
Вариант «Б»: вы решили стать «знатным экономом»: готовы собственноручно выкопать котлован, траншеи для труб, и теперь ищете в интернете ёмкость подешевле. Так сказать, бывшую в употреблении
Не важно, из-под селёдки или ещё чего. Была бы побольше
При этом становятся необходимыми разрешительные документы.
Ныне действует руководящий фолиант под названием ТС 032/2013. Он регламентирует правила использования оборудования высокого давления.
Профессионалы знают и чтут его.
Ознакомьтесь с этим документом, пожалуйста, и вы.
Себе дешевле выйдет.
Понадобится индивидуальная сертификация.
А это по деньгам не мало.
И хлопотно.
Сэкономив при покупке неизвестно чего, или заказав работы сомнительному производителю, вы не только останетесь внакладе, но рискуете познакомиться с Уголовным Кодексом.
Ведь из-за «хитрой» скупости рискуют пострадать окружающие.
Ваша ёмкость – с «голубым золотом», а не с другим.
Будьте рассудительны.
Заказывайте автономную газификацию личного домовладения только в солидной компании. Этим лишите себя хлопот по сбору разрешительных документов.
Ваше дело:
- Совершить заказ (можно по телефону).
- Произвести оплату услуги.
А у вас точно есть время?
С собакой нужно гулять два раза в день. Если говорим о щенках — то четыре раза. Идти на улицу придется в любую погоду — дождь, град, вьюга, снег, 35 градусов ниже нуля
Неважно. Надо идти гулять
Оптимальное время прогулки — полчаса. Но эта норма работает не для всех пород — например, лайкам нужно минимум два часа активных занятий в день: бега, тренировок, игр с другими собаками. В противном случае пес будет скучать, грызть мебель и стены, а может и вовсе впасть в депрессию.
Если вы думаете, что подъем на полчаса раньше — не страшно, то прибавьте к этому время на кормежку и ежедневную помывку, которая дважды в год — осенью и весной — превращается в отдельный квест.
Где и как расположить газгольдер на участке?
Каждый владелец земельного участка, мечтающий обзавестись собственным газовым хозяйством – установить газгольдер, рано или поздно, независимо от того в городе ли он проживает или в сельской местности, задумывается о том, как разместить резервуар таким образом, чтобы не превращать несчастные несколько соток в промышленную зону. Как сделать это красиво, со вкусом. Чтобы и польза от газа была, и эстетичный вид участка сохранился.
Сделать это не сложно:
Заострите внимание на аспекте инженера – дизайнера .
Обратитесь к «свободным» дизайнерам
Проявите личное творчество. Целесообразнее и дешевле.. Какой бы выбор вы не сделали, главное выдержать технические нормативы
Расстояния до объектов, расположенных на территории должны составлять:
Какой бы выбор вы не сделали, главное выдержать технические нормативы. Расстояния до объектов, расположенных на территории должны составлять:
– до соседнего участка – 20 м.;
– до уличной осветительной линии – 15 м.;
– до строений – 10 м.;
– до дороги, водопровода, канализации – 5 м.
Ближе указанных расстояний нельзя. А вот дальше, пожалуйста. Цена пары лишних метров трубы не окажет существенного влияния на ваш бюджет.
Возможные решения оформления:
– охранную зону газгольдера засейте газонными травами;
– прекрасно будет смотреться цветник.
Что делать с выступающей из земли горловиной?
Организуйте альпийскую горку.
При этом паспортная табличка должна быть легко досягаемой.
Кустарники, а тем более деревья высаживать в охранной зоне нельзя.
Проявив инициативу и вдумчивый подход на этапах проектирования и монтажа,
потом в течение нескольких десятилетий вы будете наслаждаться собственным творчеством – ландшафтным дизайном, созданным личной фантазией и руками.
При этом в холодное время года, созерцая своё творение через окно, будете ощущать окутывающее тепло, исходящее от котла, питаемого автономным газом.
