Кабель для обогрева водопроводной трубы: способы монтажа и грамотное подключение

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

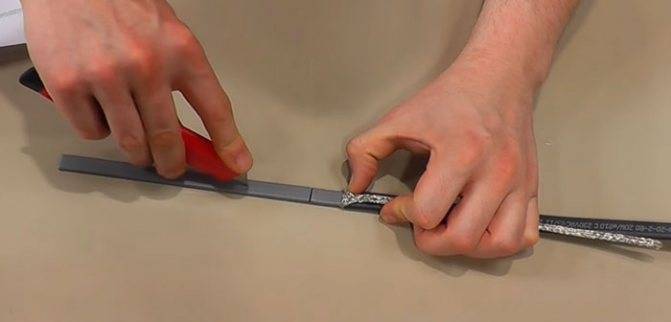

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

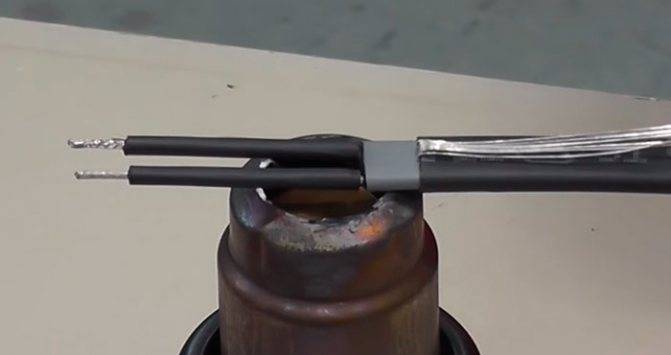

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

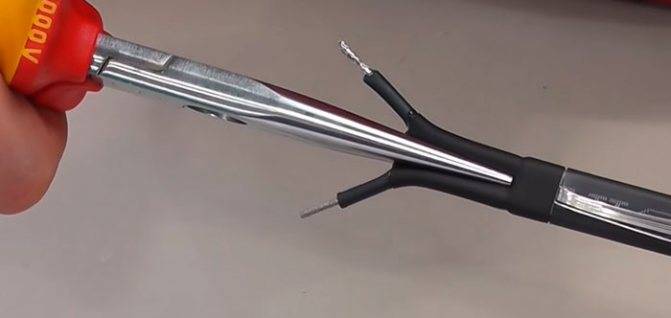

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

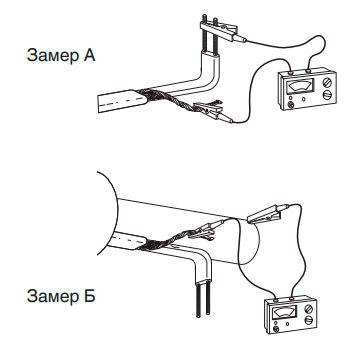

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Конструкция и способы применения

Технические характеристики греющих кабелей, их виды, существенно отличаются друг от друга, и применяются для нагрева:

• Водопровода.
• Канализации.
• Водостоков, резервуаров.
• Трубопроводов разного назначения.

При всем разнообразии задач, возложенных на эти нагревающие элементы, главным их назначением было и остается предотвращение жидкостей от замерзания за счет повышения температуры.

Немаловажным плюсом в работе этих систем является функция, которую принято называть зональным применением. Иными словами, всегда можно из комплекта элементов собрать некую мини-систему для того чтобы обогревать какой-то небольшой участок, не подключая к общей сети. Выгода:

1. Экономия материалов.
2. Экономится электроэнергия.

Существуют элементы длиной как в 150-20 мм, так и обмотки в 200 м.

Составляющие таких систем:

• Внутренняя жила. Может быть как одна, так и несколько. Изготовлена из сплавов с высоким электрическим сопротивлением, и чем оно выше, тем больше величина удельного тепловыделения.
• Изоляция. Она изготовлена из полимеров. Как правило, вместе с ней применяют экран из алюминия или меди.
• Наружная оболочка. Очень прочная, сделана из ПХВ – она покрывает внутренние элементы.

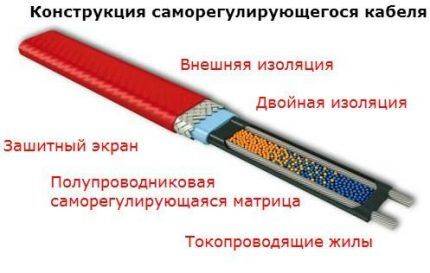

Примерно так выглядит кабель для подогрева, как говориться, в разрезе. Более наглядно это можно увидеть в инструкции на этот элемент или же на просторах мировой паутины.

Возможны некоторые нюансы – разные сплавы или способы изоляции. Все зависит от того или иного производителя.

Кроме того кабели бывают плоскими по форме. Их из-за этого называют лентой.

Чтобы улучшить характеристики, медную оплетку (экран) покрывают слоем никеля, а что касается наружного слоя, то его увеличивают.

Требования к материалу ПХВ: влагостойкость и устойчивость к ультрафиолету.

Существуют еще и так называемые пищевые кабели – они служат для внутреннего монтажа и соответствуют санитарным нормам. Вода для питья должна быть безопасной для здоровья.

Низковольтный аналог

На опасных (взрывоопасных, пожароопасных) производствах есть необходимость в низковольтном элементе – того требует как технологический процесс, так и техника безопасности.

Так, широко применимы кабели на 12-14 вольт.

Технические характеристики греющих кабелей

Для выбора греющего кабеля нужно понимать, на какие технические характеристики нужно обращать внимание, а так же понимать, какие есть потребности по обогреву. В этой статье будут рассмотрены основные характеристики греющих кабелей для нужд обогрева водопровода

Мощность греющего кабеля

Первая характеристика, на которую надо обратить внимание, — это мощность греющего кабеля. Она измеряется в ваттах на погонный метр и в зависимости от моделей может быть от 5 до 150 Вт/м. Чем больше мощность, тем больше потребление электричества и больше отдача тепла

Чем больше мощность, тем больше потребление электричества и больше отдача тепла.

Для обогрева водопровода применяются кабели небольшой мощности — от 5 до 25 Вт/м, в зависимости от того, как смонтирован греющий кабель и где проходит водопровод, можно ориентироваться на такие мощности:

• водопровод проложен в земле, кабель внутри трубы — достаточно 5 Вт/м
• водопровод проложен в земле, кабель снаружи трубы — мощность от 10 Вт/м
• водопровод проложен по воздуху — от 20 Вт/м

Труба и греющий кабель во всех случаях должны быть утеплены слоем утеплителя не менее 3-5 мм.

В случае с резистивный греющим кабелем мощность остается постоянной на всем его протяжении и вне зависимости от температуры трубы, а вот саморегулирующийся кабель уменьшает потребляемую мощность и свою температуру, если труба уже прогрета. За счет этого экономится значительная часть электроэнергии, и чем больше рабочая мощность саморегулирующегося кабеля, тем больше ощущается экономия.

Зависимость мощности обогрева от температуры показана на графике.

На графике приведены зависимости мощностей от температуры для пяти различных саморегулирующихся кабелей с разной номинальной мощностью от 15 Вт/м до 45 Вт/м. Наибольшая эффективность от применения таких кабелей получается при использовании в условиях протяженного водопровода, который проходит в очень разных температурных условиях. Чем больше перепад температур, тем больше экономия.

Однако при обогреве небольшого участка водопровода, это не так ощутимо. Если вода подаётся из скважины, то её температура вне зависимости от времени года колеблется от 2 до 6 градусов, а задача греющего кабеля в том, чтобы просто не допустить её замерзания, то есть поддерживать на уровне около +5 градусов Цельсия. Это значит, что греющий кабель будет работать в диапазоне температур от 0 до 5 градусов, разница в мощности при этом составляет всего несколько Ватт (от 2 Вт для маломощного кабеля, до 5 Вт для 45-ваттного кабеля).

Температура греющего кабеля

Вторая важная характеристика — это рабочая температура. По этому показателю все греющие кабели делятся на три категории:

1. Низкотемпературные с рабочей температурой до 65 градусов
2. Среднетемпературные — 120 градусов
3. Высокотемпературные — до 240 градусов

Для обогрева водопровода используются только низкотемпературные кабели, более того они никогда не работают при температурах даже близко подходящих к их максимальным 65 градусам.

Область применения

По области применения кабели делятся на два типа:

1. Пищевой — только его можно применять для монтажа внутри трубы при обогреве водопровода, который используется для бытовых нужд, подачи питьевой воды.
2. Технический — применяется для монтажа снаружи трубы в любых случаях, может монтироваться внутри трубы только тогда, когда вода не употребляется в пищу (например, в системах полива, мойки или отопления).

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта — например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Монтаж саморегулирующегося греющего кабеля можно выполнять разными способами: внутри трубы и снаружи, располагать его вдоль трубы или по спирали.

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Достоинства и недостатки какой кабель лучше выбрать

При выборе обогревающего кабеля для труб важно знать плюсы и минусы каждого представленного в продаже вида. Кратко перечислим их. Одножильный кабель пользуется спросом по следующим причинам:

Одножильный кабель пользуется спросом по следующим причинам:

• Недорог;
• Долговечен (10-15 лет эксплуатации);
• Относительно прост в монтаже.

К недостаткам можно отнести необходимость точного расчета длины, поскольку укладывать его приходится так, чтобы вернуться вторым концом к источнику питания. Кроме этого, как мы уже говорили, работу с резистивными кабелями (кроме зонального) усложняет запрет производителей на резку. По этой причине при покупке нужно точно знать требуемую длину и мощность.

Еще одно ограничение для всех резистивных систем – недопустимость пересечения участков кабельной линии. В точках контакта в этом случае резко повышается температура, что может привести к плавлению изоляции и перегоранию провода.

Двухжильная резистивная система проще одножильной в установке, но при этом дороже ее. При укладке такую кабельную линию не нужно тянуть обратно к розетке. Достаточно просто закрепить ее на трубе и закрыть сверху теплоизолятором. По уровню долговечности и защиты от внешних воздействий одножильный и двухжильный варианты трубного обогрева одинаковы.

Саморегулирующийся греющий кабель (СГК) лишен недостатков резистивного, но его стоимость существенно выше. Высокую цену частично компенсирует простой монтаж, возможность резки и укорачивания, а также экономичность. Если водопровод идет под землей ниже отметки промерзания, то вам достаточно приобрести небольшой кусок кабеля СГК и поставить его на самом критичном участке – переходе трубы из грунта в дом.

Перехлест токоведущих витков «умной» линии не страшен. В местах контакта не будет перегрева. Полупроводниковая матрица автоматически снизит там температуру. Кроме этого, при работе саморегулирующегося кабеля сильнее нагреваются самые холодные участки, а на других температура поддерживается на более низком уровне. За счет этого достигается экономия электроэнергии, в отличие от резистивных трасс, работающих на полную мощность по всей длине.

Виды нагревательных кабелей — резистивный и саморегулирующий

Внутренний или внешний прогрев трубопровода зависит от способа выработки тепла и выполняется устройствами следующих видов.1. Резистивные — состоят из одной или нескольких металлических жил. Одножильные в следствии сложности монтажа используются намного реже. Сложность заключается в том, что требуется закольцовывать цепь в районе источника питания, а исполнить это не всегда представляется возможным.

Двухжильные — с одного конца подключаем к источнику питания, с другого для обеспечения замкнутость цепи устанавливаем контактную муфту.

Нагреваться может как одна жила (вторая только обеспечивает проводимость), так и две. В последнем случае мощность становиться намного выше.

2. Саморегулирующий — греющий кабель предназначенный для прокладки как внутри водопровода, так и снаружи. По принципу работы напоминает предыдущий вид устройств. Отличительной особенностью является способность при изменении температурной нормы самостоятельно регулировать уровень теплоподачи, в следствии чего происходит значительная экономия расхода электрической энергии.

По указанным причинам он отлично подходит для установки на небольших участках магистрали. Ставить термостат при этом не обязательно. Самогреющиеся приспособления кабельного типа, бывают не только с термостатом, но и различными элементами для установки и специальными сальниками — переходниками для протяжки внутри водопровода.

Саморегулирующийся греющий кабель получил более широкое распространение. К недостаткам можно отнести его высокую стоимость.

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

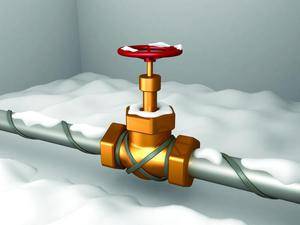

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

• Уменьшается просвет трубы (внутренний диаметр для подачи воды).
• Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
• Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
• Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Совет Проверяем, требуется ли дополнительное утепление системы

Для достижения энергоэффективности при укладке дополнительной изоляции необходимо учесть диаметр трубы и минимальные зимние t°C по региону, где укладывается инженерная система

Важно правильно выбрать изоляционный материал и толщину обмотки. В грунте она составляет не более 30 мм

На открытом воздухе – от 50 мм.

1. Не рекомендуется применение минеральной ваты, так как при намокании она теряет свойства, а при замерзании – распадается.
2. Также не следует применять поролон и вспененный вид полиэтилена. При сжатии материалы теряют свои полезные свойства. Применение подобного рода изоляции возможно только в специальной канализации, где на материал ничего не будет давить снаружи.
3. При монтаже в грунте используется система «труба в трубе». На первую одевается вторая труба значительно большего диаметра. Пустота между ними заполняется изоляцией.
4. Специалисты рекомендую применять пенополистерол как основной вид теплоиоляции.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Монтаж греющего кабеля внутри трубы

При прокладке трубопровода необходимо предусмотреть участок для установки нагревательного элемента. Как правило, в конце секции устанавливается тройник, а кабель устанавливается в один из его выходов с помощью специального уплотнительного устройства — сальника, который должен быть в комплекте.

Для установки греющего кабеля внутри трубы устройство должно соответствовать определенным критериям:

• -Изделие не должно выделять вредных компонентов.
• Он также должен обладать высокой степенью электрозащиты
• .Герметичная конструкция.

Для монтажа внутри трубы, необходимо приобрести специальный кабель, который можно использовать в таких условиях —  со специальной изоляцией и круглым сечением. В комплект должны входить — резьбовые втулки и шайбы с коническим или цилиндрическим резиновым уплотнением между ними.

1. Перед прокладкой кабеля необходимо сразу же установить все втулки и шайбы на кабель в требуемом порядке в соответствии с инструкцией, и только после этого подключить «холодные» провода.
2. Затем кабель очень аккуратно вставляется в корпус трубы на нужную длину.
3. Необходимо следить за тем, чтобы таким образом нагревались только прямые участки труб или с минимальными изгибами, которые не будут препятствовать свободному прохождению кабеля.
4. Ни в коем случае не прокладывайте кабель через клапаны, краны, задвижки или соединительные секции.
5. После установки кабеля на место узел сальника полностью закрепляется болтами и зажимается для предотвращения утечки в системе водоснабжения.

Преимущества и недостатки использования кабеля

Ключевым достоинством резистивной системы является более низкая стоимость и эксплуатационный период до 20 лет.

Однако существуют и недостатки. Как упоминалось ранее, одножильный кабель не подходит для прокладки внутри трубы, к тому же случайное пересечение может вывести из строя всю систему обогрева.

Еще один недостаток — резистивный кабель для водопровода реализуется в виде отрезков стандартной длины. Его нельзя укоротить или удлинить. Перегоревшие участки не меняются, а мощность нагрева одинакова по всей трубе.

Главным недостатком саморегулируемой системы является ее более высокая стоимость. Остальные параметры характеризуют только преимущества. Саморегулируемый провод для обогрева водопроводных труб имеет надежную защиту от перегрева жил. Предусмотрена возможность замены или добавления отрезка кабеля. К достоинствам можно отнести и зональность работы. Система самостоятельно определяет наиболее остывшие участки и активирует подогрев на них. На остальных отрезках поддерживается оптимальная температура.

Как работает греющий кабель?

Греющий или горячий кабель представляет собой систему обогрева труб, уложенных в толщу грунта. Электрокабель в изолирующей оболочке закрепляют на трубе и подключают к электропитанию. Труба нагревается, в результате сточные воды приобретают стабильно высокую температуру, что надежно защищает их от замерзания.

Различают кабель для наружного обогрева трубы или внутреннего. Первый укладывают снаружи конструкции, а второй – внутри. Считается, что наружный монтаж произвести проще, чем внутренний, поэтому он более востребован. Помимо наружного кабеля используют также греющую пленку.

Обогрев с помощью пленки для канализационных систем применяется не часто. Материалом приходится оборачивать всю трубу, что усложняет монтаж, но обеспечивает равномерный прогрев

Этим материалом полностью оборачивают конструкцию, затем его закрепляют. Пленка дает более равномерный обогрев трубы, чем кабель, она имеет меньшую мощность, что позволяет несколько снизить эксплуатационные расходы.

Для обогрева труб можно использовать кабель трех видов:

• саморегулирующийся;
• резистивный;
• зональный.

Саморегулирующийся кабель считается исключительно удобным вариантом, поскольку он может в автоматическом режиме изменять температуру нагрева в зависимости от климатических условий. Сопротивление кабеля уменьшается, если грунт нагревается сильнее, и увеличивается при снижении температуры.

Саморегулирующийся кабель наиболее востребован в современных условиях, поскольку укладывать его просто, он более надежен и не требует дополнительных элементов для монтажа

Такое изменение режима работы снижает общую мощность системы, т.е. позволяет экономить электроэнергию. Причем изменение сопротивления может быть различным на отдельных участках трубопровода. В результате получается более высокое качество прогрева, сам саморегулирующийся кабель прослужит дольше, и нет необходимости в установке терморегуляторов.

Резистивный кабель такими способностями не обладает, но отличается по сравнению с саморегулирующимися системами более умеренной ценой. При монтаже кабеля этого типа понадобится установить набор температурных датчиков и терморегуляторов, чтобы обеспечить изменение режима работы системы при перемене погоды.

Резистивный кабель стоит меньше, чем саморегулирующиеся аналоги. Если выбран этот вариант, необходимо тщательно рассчитать подходящую удельную мощность, чтобы предотвратить перегрев

Если этим требованием пренебречь, возрастает риск перегрева кабеля и его поломки. Зональный кабель также не имеет способности регулировать сопротивление, но эта система генерирует нагрев не по всей длине, а только на отдельных участках. Такой кабель можно разрезать на отдельные фрагменты, что удобно при монтаже трубопроводов сложной конфигурации.

Он также широко применяется при монтаже металлической канализации или для обогрева емкостей. Стоит отметить, что обогрев конструкций, заглубленных в грунт – не единственная сфера использования греющего кабеля. Его также используют для обогрева труб, проложенных на поверхности или в помещениях, которые не отапливаются.

Иногда кабель используют только для отдельных участков трубопровода, например, частей, выходящих на поверхность. Системы, которые монтируют внутри трубы, используют относительно редко. Чаще всего они применяются, если трубопровод уже уложен в грунт, и монтаж наружного кабеля потребовал бы объемных земляных работ.

Так установка внутреннего кабеля обойдется значительно дешевле. Но такие кабели обычно рекомендуется применять только внутри труб малого диаметра, поскольку мощность у них невелика.

Она варьируется в пределах 9-13 Вт/м, чего для больших канализационных труб, как правило, недостаточно. Длина такого кабеля, по понятным причинам, должна быть равна протяженности трубы. Внутренний греющий кабель изготавливают только саморегулирующегося типа.

Принцип действия

Кабель греющий

Принцип действия устройства – это использование свойства матрицы греющего саморегулируемого кабеля. Две параллельные токопроводящие жилы заключены в пластину. Это проводящий полимер, который меняет своё электрическое сопротивление прямо пропорционально изменению температуры внешней среды. В некоторых моделях проводники вместо пластины соединены спиральными матричными нитями. Чтобы понять, как работают саморегулирующиеся нагревательные кабели, надо рассмотреть несколько видов обогрева.

Устройство СНК

Пример с тёплыми полами

Комфортная температура нагрева напольного покрытия – это 36-380С. Чтобы подобрать длину и мощность СНК, применяют особую методику теплового расчёта. Пока будет включён самрег, в помещении будет установлена стабильная комфортная температура. Единственным недостатком таких тёплых полов является отсутствие возможности регулировки уровня прогрева.

Саморегулируемый греющий кабель для тёплых полов

Пример с водопроводом

СНК обогревает водопроводную трубу на определённом уровне. Когда температура воздуха начинает понижаться, одновременно падает сопротивление матрицы, что вызывает увеличение силы тока, протекающего в медных жилах самрега. Вследствие чего увеличивается степень нагрева проводников. При повышении температуры процесс протекает в обратном порядке.

Монтаж СНК снаружи трубопровода

Пример с обогревом кровли

Общеизвестно, какую опасность представляют скопившиеся массы снега на крышах домов и висящие сосульки. Саморегулирующаяся система обогрева кровли представляет собой СНК, уложенный особым способом. Форма раскладки самрега зависит от конфигурации крыши.

Уровень прогрева кровли постоянно корректирует саморегулируемый кабель. Это обеспечивает постепенное таяние снежного покрова и стекание его в виде талой воды.

Наружные СНК для водостоков и кровли

Важно! При таком способе обогрева кровли достигают две цели. Снежные осадки не скапливаются на крыше и не создают риск падения снежных массивов на людей, в то же время кровля дома не подвергается чрезмерной снеговой нагрузке

Установка кабеля

Утепление водопроводных труб – это сложный процесс, который не терпит отлагательств. Именно для этого и используют нагревающий кабель. Температуру нагрева провода можно менять, изменяя величину сопротивления. Допустима установка греющего кабеля как снаружи, так и внутри трубы. Вне зависимости от места монтажа, провод подбирают с расчетом, чтоб потери тепла в водопроводных трубах не превышали количества тепла, которое выделяется в системе.

Установка нагревательного кабеля для водопроводных труб

Есть два варианта монтажа: вы можете укладывать кабель спирально либо параллельными рядами. Провод крепится при помощи липкой ленты или стягивающей металлической сетки. Для достижения максимального эффекта сохранения тепла трубу с нагревательным кабелем можно обмотать снаружи фольгой. Для грамотного процесса установки греющего провода, конечно, лучше обратиться за помощью к специалистам. В этом случае вы будете абсолютно уверены в правильности проведенных работ.

Выбор греющего кабеля для водопровода

Провод для нагрева труб подбирают в зависимости от целей, для которых предназначена система обогрева. Например, провода для нагрева могут использоваться в коттеджах, частных домах, на загородных участках, а также в коммунальных системах обогрева для защиты водосточных, канализационных и водопроводных систем от замерзания.

Как правило, для целей, перечисленных выше, идеально подойдет греющий провод, обладающий мощностью 50-60 Вт/м. Специалисты утверждают, что этого будет вполне достаточно для того, чтобы растопить лед и снег. Использовать провода с более высокой мощностью для данных целей будет нерационально.

Хотелось бы также отметить, что самый популярный на сегодняшний день греющий саморегулирующийся провод характеризуется двумя основными показателями:

• Рабочая мощность
• Мощность в состоянии покоя.

Эти характеристики всегда можно найти на самой поверхности провода.

В заключение данной статьи хотелось бы еще раз обратить ваше внимание на важность монтажа греющего провода в водопроводных, канализационных и водосточных системах. Помните, что правильно подобранный греющий кабель для водопровода поможет предотвратить замерзание воды в водопроводе и не допустить слабого напора воды в системе

Способы монтажа

Наружная обмотка

Первый способ – укладка греющего провода поверх трубы. Работу выполняют при температуре воздуха выше 15 градусов. После определения длины кабель сначала крепят в нескольких местах клейкой алюминиевой лентой. Обычный скотч использовать нельзя, так как при нагревании он плавится. Место прокладки обычно выбирают произвольно, но мастера советуют сбоку-внизу – примерно на 4 или 8 часов. После укрепления алюминиевой лентой проклеивают весь кабель полностью по всей длине. Это обеспечивает плотное прилегание к трубе.

Можно укладывать параллельно два кабеля, или по спирали из одной катушки. Следить за тем, чтобы шнуры не пересекались – это приведет к перегреванию и поломке системы. После того как греющий провод уложен и укреплен, берут полистирол и складывают обе его половинки вокруг трубы, приматывают изолентой или скотчем. Полистирол самый выносливый материал, который не боится влаги и хорошо переносит смену температур. Проблем с ним не будет в отличие от минеральной ваты, которая через год нахождения в грунте рассыпается.

Для внутреннего монтажа нужно четко определиться с длиной магистрали, подлежащей обогреву. Главное – не повредить защитную оболочку кабеля. У этого способа много недостатков, но если трубопровод уже проложен в земле, другого способа применить греющий кабель просто нет.

Нельзя протягивать кабель через запорную арматуру.

Расчет и выбор шнура

Очень важно правильно рассчитать мощность обогревающего шнура, особенно для пластиковых изделий, в противном случае перегрев приведет к деформации, нарушению герметичности и повреждению сети. При расчете следует учитывать такие факторы, как:

1. Диаметр канализационной системы.
2. Материал, из которого изготовлен трубопровод.
3. Глубина укладки сети.
4. Технические характеристики изоляционного материала.

Учитывая совокупность сведений, производится расчет тепловой потери одного погонного метра сети по формуле:

• Qtp – тепловые потери трубопровода(Вт).
• Λ – коэффициент тепловой изоляции.
• Ltp – длина трубы.
• Tbh – температура жидкости в сети.
• Thap – минимальная температура окружающей среды.
• D – наружный диаметр трубы вместе с теплоизоляцией (м).
• 1.3 – повышающий коэффициент запаса теплопроводности.

Необходимая длина кабеля рассчитывается по формуле:

Lk = Qtp / P уд. Каб., где

• Lk – длина шнура в метрах.
• P уд. каб. – удельная мощность кабеля в Вт.
