Металлоискатель своими руками: подробная инструкция

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Объяснение ключевых правил обнаружения

Ищет ли человек золото, древние монеты или сокровища, затонувшие под водой, существует несколько основных правил и условий, которые являются общими для обнаружения металлов всех видов.

Источники

• https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
• https://svoimi-rukami2.ru/metalloiskatel-iz-radiopriemnika-i-kalkulatora/
• https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami
• https://homius.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
• https://pochini.guru/sovety-mastera/izgotovlenie-metalloiskatelya
• https://7klad.com/pro-metalloiskateli/metalloiskatel-svoimi-rukami
• https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html
• https://svoimirykami.guru/metalloiskatel-svoimi-rukami/
• https://xlom.ru/poisk-metalloloma/metalloiskatel-svoimi-rukami-3-varianta-ot-raznyx-masterov
• https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/metalloiskatel-svoimi-rukami.html
• https://www.qrz.ru/schemes/contribute/constr/metalloiskatel_svoimi_rukami_12_principial_nyh_shem.html
• https://stroy-podskazka.ru/metalloiskateli/svoimi-rukami/
• https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Установка всех элементов

После того, как печатная плата будет готова, необходимо припаять элементы схемы. Их можно снять со старых и негодных магнитофонов, телевизоров, радиоприемников. Но в принципе, если список необходимых запчастей готов, все можно купить на радиорынке. Они стоят копейки.

Процесс установки выглядит следующим образом:

1. Для начала нужно установить основную микросхему. Можно использовать зарубежный NE555 или советский КР1006ВИ1, подойдет и то, и другое. А вот с отечественным могут возникнуть проблемы, так как они уже не производятся. С зарубежным аналогом проблем быть не должно. Перед монтажом основной детали под ней заклеивается перемычка.
2. Далее устанавливается двухканальный усилитель К157УД2. Он стоит в старом магнитофоне.
3. Кроме того, монтируются конденсаторы и резисторы.
4. На следующем этапе необходимо спаять два транзистора типа BC557 или аналогичный.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Как собрать самодельный металлоискатель своими руками?

Вы можете сделать детектор любого уровня и сложности. Разумеется, чем сложнее прибор – тем больше времени и средств будет затрачено. Рассмотрим несколько вариантов, различных по исполнению:

Металлоискатель простейший своими руками

На иллюстрации изображены три основных элемента: катушка, дешифратор и сигнальное устройство. Блок питания подбирается из имеющихся под рукой.

Список элементов

Контроллер PIC12F675
Кварцевый резонатор 20MHz
Керамические конденсаторы 15пФ и 100нФ
Электролитический конденсатор 10мкФ
Пленочные конденсаторы 100нФ Важно! Эти конденсаторы должны быть именно пленочными. Иная конфигурация приведет к неточностям в работе системы.

1. Маломощные резисторы 470 Ом и 10 кОм
2. Звуковой излучатель
3. Стабилизатор напряжения AMS1117

Детали можно спаять навесным способом, или смонтировать на макетной плате. Взаимное расположение не играет роли, главное – не допускать касания корпусов. Для питания схемы достаточно любого источника напряжением 9-12 вольт. Выходной уровень 3,3 вольта контролируется стабилизатором AMS1117.

Катушка L1 мотается из провода сечением 0,3 мм на оправке диаметром 10 см. Можно использовать небольшую кастрюлю.

Важно! При создании обмотки недопустимо повреждение изолирующего лака, иначе витки окажутся закороченными и показатели индуктивности нарушатся. Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем

Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит

Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем. Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит.

Важно! Какие бы схемы металлоискателей вы не делали своими руками, есть общее правило – катушка должна быть плотно обмотана, витки не болтаются. Далее необходимо защитить катушку от воздействия постороннего излучения и помех

В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна

Далее необходимо защитить катушку от воздействия постороннего излучения и помех. В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна.

Популярное: Какие батарейки можно заряжать в зарядном устройстве

Подойдет обычная пищевая алюминиевая фольга (толщина не имеет значения). Главное, чтобы экран был не сплошной – должен быть промежуток 1-2 см в том месте, откуда выходит сигнальный провод.

Фольгу соединяем с отдельным изолированным проводом, и плотно обматываем скотчем. Этот провод припаиваем к минусовой шине на схеме. Остается прошить контроллер с помощью программатора, и металлодетектор готов.

Файл с прошивкой для программатора . Прибор самонастраиваемый, калибруется перед началом работ на чистом грунте. Для этого предусмотрена кнопка калибровки (см. схему).

Самодельный мощный металлоискатель для глубинного поиска.

Несмотря на простоту исполнения, этот детектор работает с дискриминацией. Цветные и черные металлы, при определении дают разную частоту звука индикатора.

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Как сделать своими руками металлоискатель «Терминатор 3»: подробная инструкция

Модель «Терминатор 3» давно пользуется популярностью среди радиолюбителей, и за много лет существования прибор получил много усовершенствований. Предлагаем пошаговую инструкцию, как самому сделать металлоискатель в домашних условиях. Прибор отличается низким энергопотреблением, возможна настройка на поиск определённых типов металла и неплохие глубинные характеристики.

Внешний вид электронного блока управления

Инструменты

Перед тем как сделать самодельный металлоискатель, нужно подготовить следующие инструменты:

• паяльник или паяльная станция;
• припой, олово, канифоль;
• пассатижи, круглогубцы, бокорезы;
• набор отвёрток;
• ножовка по металлу;
• осциллографии и другие контрольно-измерительные приборы.

Набор инструментов для радиолюбителя

Схема, подбор деталей и монтажная плата

Для изготовления блока управления необходимо сделать монтажную плату, на которой будут размещаться все необходимые радиокомпоненты. Схему, представленную ниже, нужно перенести на гетинаксовую пластину с покрытием из медной фольги и изготовить монтажную плату таким же образом, как описано выше в статье для металлодетектора «Пират». Размер схемы должен быть в пределах 104×66 мм, а заготовка для платы на 10 мм больше с каждой стороны.

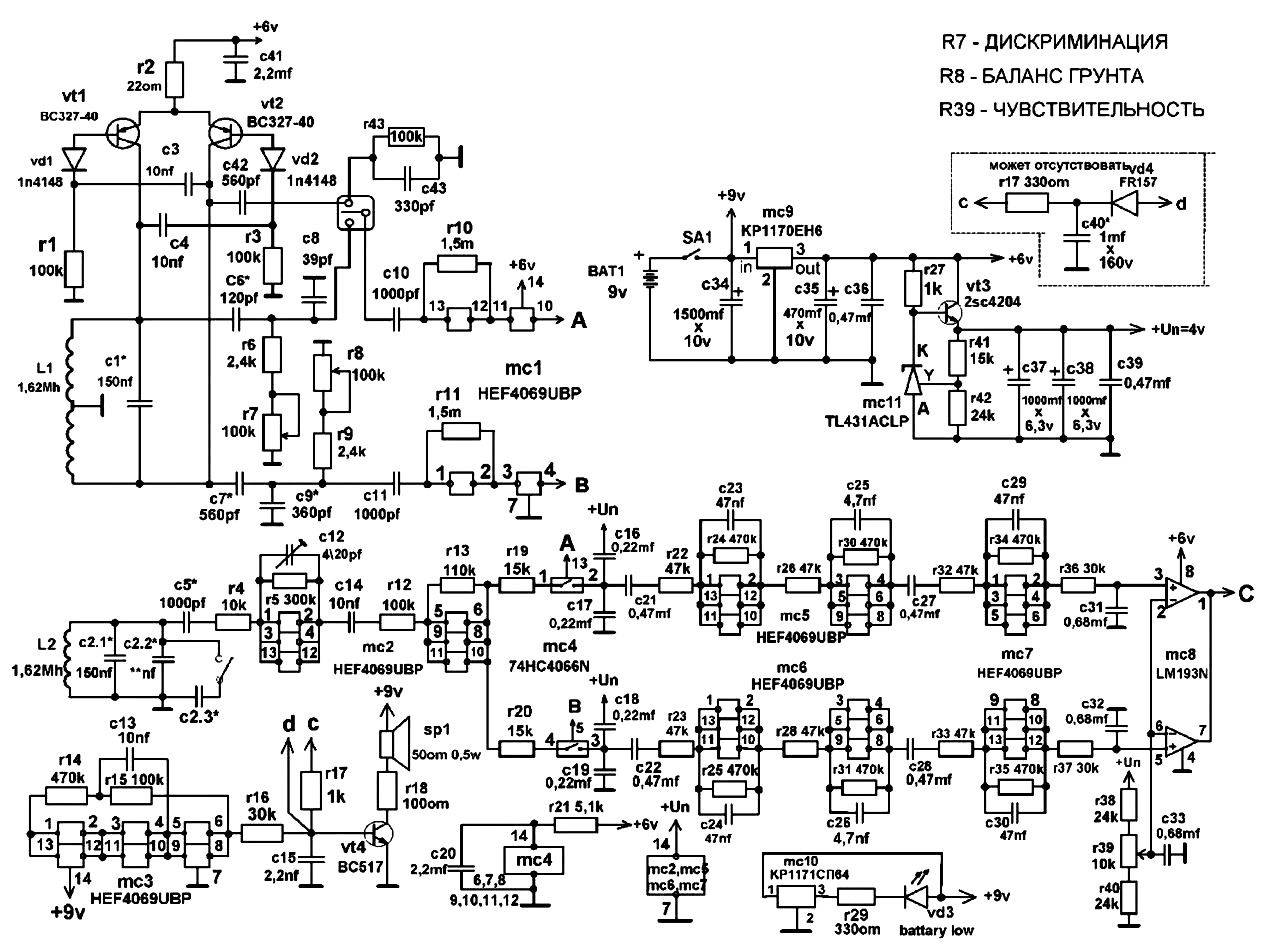

Принципиальная схема металлоискателя «Терминатор 3»Перечень необходимых радиодеталейПечатная плата металлоискателя

Как подготовить печатную плату для металлоискателя подробно расскажем в пошаговой инструкции:

Иллюстрация	Описание процесса
	Берём текстолитовую пластину с покрытием из медной фольги. Обезжириваем химическим способом или механическим (зашкурить).
	Наносим схему на пластину, покрываем дорожки защитным лаком и подвергаем заготовку травлению (описано выше, как для металлоискателя «Пират»). Тонким сверлом просверлить отверстия для радиодеталей и креплений к корпусу.
	Размещаем радиодетали в соответствии со схемой и проводим распайку.
	Вот так будет выглядеть готовая плата металлодетектора «Терминатор 3».

Катушка металлоискателя

Это, собственно, самая чувствительная часть прибора. Она отвечает за сканирование пространства под землей. Рассмотрим этапы создания простой катушки для металлоискателя:

Иллюстрация	Описание процесса
	На куске фанеры очерчиваем два круга, соответствующих диаметрам катушек – внутренне и наружной. Вбиваем по периметру окружности гвозди. Диаметр внешней обмотки TX должен быть в пределах 200 мм. Катушка делается из двух сложенных проводов. Наматываем на гвозди 30 витков.
	Перевязываем обмотку по окружности нитками. Вытаскиваем гвозди, полученную катушку покрываем лаком, и после того как он высохнет, обматываем изолентой и фольгой. Точно таким же образом изготавливаем внутреннюю обмотку RX, которая в два раза меньше TX и содержит 48 витков проволоки.
	Помещаем катушки в корпус и проводим распайку проводов, которые будут присоединены к блоку управления.
	Вот так будет выглядеть готовая рамка металлоискателя.

Самодельный металлоискатель: подробное описание схемы сборки и настройка

Подробно этапы сборки платы и основные элементы металлоискателя мы рассматривали ранее, сейчас нам предстоят самые последние и ответственные шаги: сборка корпуса и настройка прибора.

Иллюстрация	Описание процесса
	Берём подходящую коробку или изготавливаем корпус самостоятельно. Просверливаем отверстия под подстроечные резисторы и разъём. Монтируем в корпусе готовую плату и регуляторы.
	Закрываем корпус, подключаем рамку металлоискателя и крепим всё на пластиковую трубу с рукояткой. Металлоискатель собран и готов к работе.

Предлагаемое видео поможет с настройкой металлодетектора.

Watch this video on YouTube

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.
3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

Сопутка проблемы катушки

Если на катушке есть защита — снимаем ее. Часто под защитой скапливается влага, грунт. Особенно это актуально на морском пляже. Был удивлен, сколько под нее набивается (соленый песок под защитой, сюрприз еще тот).

Важный момент. У проблем часто есть сопутка, которую надо учитывать… Например, вы копаете в жару, через час начались проблемы — катушка разогрелась, крепление контуров потеряли свои свойства, и контуры начали дрожать внутри — по итогу фантомы.

Или вы косите катушкой по росе, через 30 минут у вас появились фантомы — большая вероятность того, что в катушке появилась влага. Сможете рассмотреть сопутку — определить проблему будет легче.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
2. Проволока и изолента.
3. Наушники (подходят к плееру).
4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и НЭ
6. Конденсатор керамический — 1 нФ.
7. 2 пленочных конденсатора — 100 нФ.
8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Принцип действия металлоискателя

Металлоискатель (далее по тексту МИ), называемый также металлодетектором, представляет собой электронный прибор, формирующий направленное электромагнитное поле (первичный сигнал) и улавливающий его изменения при контакте поля с металлическими предметами. В процессе распространения электромагнитных волн в неоднородной физической среде они взаимодействуют с металлами, создавая на их поверхности вихревые токи, генерирующие собственные электромагнитные поля. Приемная аппаратура МИ фиксирует эти поля (вторичный сигнал) и информирует поисковика об обнаруженной находке звуковым или визуальным способом.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

Иногда кладоискателям везёт, они находят весьма интересные вещицы

• Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Монитор глубинного детектора Jeohunter 3D показывает то, что у вас под ногами в режиме реального времени

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Металлоискатель в метро. Наверное, вы не раз проходили через такой детектор, предварительно опустошив все карманы
