Металлический профиль, классификация
Виды профилей
Работа по монтажу каркаса под ГКЛ подразумевает знание разновидностей металлопрофилей, используемых для организации обрешетки. Металлический профиль классифицируют так:
- ПП (CD). Наиболее часто применяют профиль с сечением 60 мм, высотой 25 мм. Выпускают профиль в арочной конфигурации, поэтому его применяют при создании нелинейных, сложных конструкций.
- ПН (UD). Применяют как направляющую для ПП-профилей. Имеют меньшее поперечное сечение. Допустимо применять при проведении работ по облицовке стен.
- ПС (CW). Применяют для обустройства вертикальных конструкций. При монтаже каркаса отверстия делают по всей длине профиля.
- ПН (UW). Профиль направляющий, применяемый для ПС. Имеет различное сечение.
Профиль для обрешетки
Чтобы создать основание под ГКЛ для потолочной системы, применяют стоечный профиль, на поверхности которого есть три «канавки» для размещения метизов, подвесов.
Профиль направляющий, изготовленный из оцинкованной стали, требуется для фиксации обрешетки потолочной конструкции к стене. Представляет собой рейки, которые в разрезе напоминают букву «U». Имеет гофрированные стенки для жесткости, усиления конструкции.
Направляющая
Чтобы правильно собрать металлическое основание для стен, потолка, профиль потолочный, направляющие стоит использовать одинаковых размеров.
Крепление каркаса и сборка конструкции
Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.
Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:
- Потолочный профиль (ПП) 60/27.
- Направляющий профиль (ПН) 28/27
Итак, приступим к разбору технологии крепления каркас для подвесного потолка из гипсокартона:
- В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
- Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.
- После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
- Они представляют собой «П» образные пластины (кронштейны). Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона.
- После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.
- Проверяется ровность как продольными, так и поперечными нитями.
- Так же закрепляем все продольные профиля в соответствии с выполненными метками.
- Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
- Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.
Соединение профиля крабом с фиксацией саморезами
- После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок. Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.
После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.
Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.
Правила разметки под каркас для подвесного потолка из гипсокартона
После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.
В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.
Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.
Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.
Монтажные работы
Установка UD-профиля
О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.
Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.
Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:
- просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
- приставить профиль к стене так, чтобы его низ совпал с уровнем;
- карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
- с помощью дюбелей закрепить профиль на стене.
В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.
Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.
Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.
Завершение процесса монтажа каркаса под потолок
В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).
При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».
Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.
Разметка креплений на потолке
Согласно технологии монтажа подвесного гипсокартонового потолка, первое, что необходимо сделать – нанести разметку:
- Так, на стены наносят идеально ровную горизонтальную линию, которая станет чертой потолочного уровня. Для этого используют длинный строительный уровень или водный уровень (ватерпас). Наиболее приемлемая длина уровня составляет полтора-два метра, при этом у него должно быть четыре полоски в смотровом окошке – две с одной стороны от пузырька воздуха и две с другой стороны. При соблюдении данных требований к инструменту, точность разметки гарантирована.
- При завершении очерчивания линии, ее конец должен сойтись с ее началом, при этом малейший ее сдвиг не допустим. При нанесении разметки в углу помещения при помощи строительного уровня, следует придерживаться правил работы с гидроуровнем. Для этого, когда метки наносятся на смежные стены, уровень следует размещать как на поверхности этих стен, так и в углах распор.
Схема технологии при монтаже гипсокартонового потолка
Поперечный каркас – монтаж
По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.
Поперечный каркас для подвесного потолка
Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.
Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.
Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.
Использование уплотнительной ленты
Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися
Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.
Крепление подвесов
Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.
Крепление поперечного потолочного профиля
Видео — Как резать профиль UD и CD своими руками
Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.
Разметка
Выполняется следующим образом:
- На базовой поверхности находится самая нижняя точка, которую следует перевести на стену в ближайшем углу. Минимальный отступ от потолка до металлического профиля составляет 25 мм – значение, соответствующее его толщине.
- Отступив от отметки на стене 30 мм, следует сделать еще одну метку и перенести ее во все углы, применив строительный уровень.

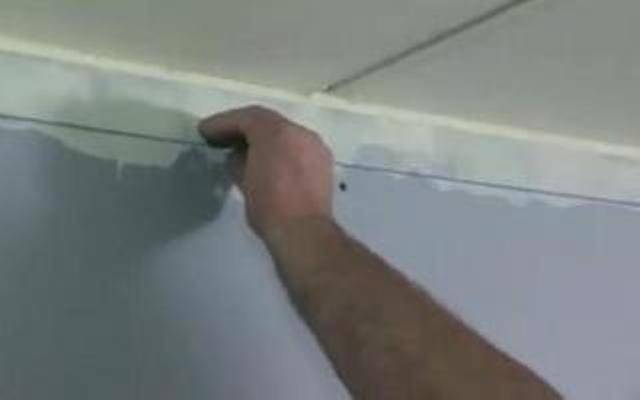

- С помощью малярного шнура отбиваются горизонтальные линии по всему периметру помещения. По ним будет выставляться нижний уровень каркаса.
- Также на потолке отбиваются линии расположения подвесов с расчетом размещения листов шириной 50 см. От стены первая отметка делается на расстоянии 30 см.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как сделать фигуры из гипсокартона на потолке и стенах (10 фото)
Поперечный металлический каркас для потолка из гипсокартона своими руками
- Составляем схему каркаса. Рассчитываем оптимальную высоту межпотолочного пространства и делаем чертеж с учетом шага поперечных профилей 0,5 метра.
- В самом низком углу комнаты делаем отметку на уровне расположения подвесной конструкции и отмечаем от нее линии по периметру с помощью малярного шнура.
- По линии фиксируем направляющие профили, на которые предварительно клеим уплотнительную ленту.
- Делаем разметку потолка линиями с шагом 0,5 метра с помощью отбивочного шнура.
- Прикрепляем на обратную сторону несущего профиля уплотнительную ленту.
- По отмеченной схеме фиксируем потолочный профиль.
Правила разметки под каркас для подвесного потолка из гипсокартона
После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.
В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.
Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.
Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.
Монтажные работы
Установка UD-профиля
О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.
Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.
Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:
- просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
- приставить профиль к стене так, чтобы его низ совпал с уровнем;
- карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
- с помощью дюбелей закрепить профиль на стене.
В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.
Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.
Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.
Завершение процесса монтажа каркаса под потолок
В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).
При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».
Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.
Автор статьи
Замеры поверхности
Для начала стоит провести замер длины и ширины потолка. Исходя из них будут проводится расчеты материалов.
Непосредственно сам материал рассчитывается следующим образом:
- Длину помещения разделяем на 60 сантиметров. Таким образом мы получим количество направляющих креплений.
- Ширина помещения будет служить показателем для длины профилей.
- Также на 60 сантиметров разделяем и ширину, в итоге получаем количество поперечных перекладин из профиля.
- В общей сложности в конечном итоге у нас должна получится сетка из профилей, на которую будет закрепляться листы.
- Теперь умножаем количество направляющих на ширину помещения, после чего количество поперечных креплений на длину и складываем полученные показатели. Таким образом мы получим общую длину профиля, которая нам необходима. Исходя из нее в дальнейшем будет приобретаться сам профиль.
Таким же образом рассчитываются и дюбель-гвоздь для профиля, которые предусматриваются каждые 30-40 сантиметров.
Разметка
Следующим шагом становится разметка потолка под каркас гипсокартона. Для нее нам понадобится рулетка, карандаш, гвозди или саморезы, нить и уровень.
Непосредственно сама разметка проводится следующим образом:
- В первую очередь определяем уровень будущего потолка.
- После того, как уровень, на котором будет монтироваться каркас для подвесного потолка из гипсокартона, обозначен, начинаем переносить его показания на поверхность всего потолка.
- От в каждую из сторон на расстоянии в 60 сантиметров забиваем еще один гвоздь. При этом проверяем, чтобы две отметки были на одном уровне.
- Таким же образом обустраиваем отметки на расстоянии 60 сантиметров друг от друга по всему периметру комнаты.
- Теперь необходимо между каждой отметкой по периметру натянуть нити, которые будут первичным указателем.
Далее непосредственно при монтаже необходимо будет натягивать нить между отметками лежащими друг напротив друга, непосредственно при обустройстве каждого профилей.
Важно правильно выполнить разметку согласно размерам ГКЛ. Для этого необходим чертеж расположения листов гипсокартона на потолке
Схема расчета распределения листов на потолке.
Особенности каркасного строения
Все конструкционные элементы каркасного дома, кроме фундамента, изготавливают на основе древесины. При возведении используют уже готовые конструкционные элементы, что дает возможность в разы ускорить строительство каркасного дома. Только после того, как владельцу будущего дома доставят готовый каркас, можно приступать к внутренним и внешним отделочным работам. Для отделки подходят практически все современные отделочные материалы.
Но не стоит думать, что возведение каркасного дома – простая работа
Особое внимание стоит уделить потолочной части строения, так как именно здесь скрывается масса тонкостей и нюансов, от которых и зависит комфорт и продолжительность эксплуатации. Каким же должен быть поток в каркасном доме при условии отсутствия возможности использования массивных несущих конструкционных элементов?
Правила разметки под каркас для подвесного потолка из гипсокартона
После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.
В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.
Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.
Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.
О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.
Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.
Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:
- просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
- приставить профиль к стене так, чтобы его низ совпал с уровнем;
- карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
- с помощью дюбелей закрепить профиль на стене.
В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу. Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.
Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.
Завершение процесса монтажа каркаса под потолок
В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).
При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».
Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.
Проектирование и выполнение расчета
Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.
Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.
Работу выполняют в определенной последовательности:
Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры
Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции
При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.
ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.
Виды обрешетки под гипсокартон на потолок
Надежно закрепить гипсокартонные листы на потолочной поверхности — это еще полдела, далее необходимо добиться идеального выравнивания обрешётки, чтобы исключить появление на гипсокартоне выступающих кромок и швов, или образование провалов или провисов. Все перечисленное зависит от качества несущего металлопрофиля и от того, насколько правильно собрана несущая конструкция.
Под укладку гипсокартона используют три типа обрешетки:
- Одноуровневый каркас из металлического П-профиля;
- Двухуровневую решетку или «клетку» из двух взаимоперпендикулярных рядов монтажного профиля;
- Деревянную решётку, собираемую как в одном уровне, так и в двухуровневом варианте, в зависимости от веса гипсокартона и особенностей чернового потолочного перекрытия.
Для большинства потолочных конструкций подойдёт однорядная схема, при условии, что потолки в помещении достаточно ровные, а само здание уже давно прекратило усадку. Такой каркас не спасет от развития трещин, если отделку гипсокартоном планируют в относительно новом многоэтажном здании с монолитными или панельными стенами.
Двухрядный каркас считается наиболее прочным и надежным, его используют достаточно широко для отделки потолков гипсокартоном в новостройках, и в ситуациях, когда, казалось бы, «вылечить» бетонный потолок практически невозможно.
Важно! В двухуровневой системе поверх первого ряда монтажного профиля укладывается второй ряд, между которыми устанавливаются металлические замки — сцепки. Регулируя количество точек крепления в замке, можно сделать каркас более эластичным или более жёстким, в зависимости от веса гипсокартона и поведения потолочного перекрытия
Обрешётки из деревянных реек используются преимущественно в частных домах с деревянными перекрытиями потолков. Если потолок не утепляется, то каркас может быть построен из одного ряда брусов. На утепляемых или оборудованных звукоизоляцией потолках деревянная обрешетка более удобна, так как металл хорошо проводит и звук, и тепло.
Процесс сборки
Начинается установка профилей под гипсокартон. Первым идет направляющий или стартовый профиль. Он фиксируется по линии, которую нанесли на стене или на полу, в зависимости от того, с какой плоскостью предстоит работать. При помощи имеющегося в запасе строительного уровня, осуществляется контроль за горизонтальным положением деталей, если работа идет на стене.
Прикреплять профили нужно по всему периметру комнаты или плоскости стены. В результате, получиться один замкнутый контур, состоящий из направляющих. После этого, в местах пересечения нанесенных линий разметки на поверхности плиты перекрытия, крепятся подвесы.
Когда процесс монтажа ведется на стеновой панели, требуются прямые подвесы, либо крепятся профили, в которые вставляются отрезанные короткие детали, чтобы закрепить остальные детали основания. Они служат для поддержания в нужном положении центральной части конструкции. Нет разницы, где, на потолке или на стенах, это делать – и там и там, элементы фиксируются одинаково.
Когда подвесы зафиксированы на своих местах, основа для дальнейших операций готова.
В полученную основу потолочного каркаса, будут вставляться остальные составляющие основания. Вначале – продольные, идущие параллельно длинной стене комнаты, а затем – поперечные.
Если собирается основа на стенах, вначале будут вставляться вертикально ориентированные части, а при возникновении такой необходимости, за ними уже монтируются и располагающиеся поперек детали.
Но, как правило, в стеновых вариантах не используется поперечный элемент. Он потребуется только в местах, где два листа покрытия, будут соединяться по горизонтали, и под стыком потребуется основание.
Дальше необходимо соединение профилей для гипсокартона между собой. Обычно, для этого применяют саморезы по металлу. Насколько ровной получается собираемая плоскость, можно контролировать по натянутому от угла к углу шнуру.
Закончив основные работы по скреплению деталей из металлопрофиля между собой, и закрутив последний саморез, можно сказать, что все закончено.
Есть и другой способ, как сделать обрешетку под гипсокартон, но для него, применяются деревянные бруски.
Они крепятся прямо на плоскость стены или потолка, через равное расстояние. Впоследствии, прямо к ним прикручиваются гипсовые листы. Такие виды обрешетки можно использовать тогда, когда помещение не влажное и бруски имеют одинаковые размеры.
Возни с ними больше, несмотря на то, что сперва можно подумать иначе. Да и плоскость все равно придется контролировать, и если имеющееся основание не идеально, то все равно придется делать все так же, как и если бы пришлось крепить профиль под гипсокартон, что нисколько не ускорит весь процесс.
Видео описание
Как крепить гипсокартон без профилей.
Для деревянного потолка
Древесина – подвижный материал. При монтаже без каркаса существует риск растрескивания натурального сырья
Во время установки важно подобрать саморезы подходящей длины с небольшим запасом. Болты аккуратно вкручивают, а не вдавливают в строительно-отделочный лист, стараясь не утапливать шляпки
Потолок в доме из древесины часто бывает с выступающими перекладинами и верхней подшивкой из досок. К такой поверхности гипсокартон прикручивают саморезами к балкам и в промежутках между конструкциями. Строительно-отделочные листы плотно состыковывают.
Работа с натуральным покрытием Источник lifehacker.org.ua
Если деревянный потолок с черновыми досками, то монтаж проводят по глади покрытия. Специальные крепежи по древесине должны пробивать ГКЛ и доставать основание. Чтобы шурупы не продавливались в мягком листе, используют шайбы.
Зона над головой из гипса Источник velum.com.ua
Установка поперечного каркаса
Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.
Существует определенная последовательность обустройства поперечного каркаса:
- На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
- В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
- Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
- Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
- Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
- С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».
Как составить чертеж?
Составление схемы каркаса является важным этапом обустройства потолка. От того, насколько правильно будет спланирована конструкция, зависит ее надежность и долговечность. Итак, что нужно сделать, чтобы составить грамотный чертеж, не будучи архитектором или дизайнером?
- Измерить длину каждой стены, высоту углов, центра.
- Выбрав низкий угол в комнате, начинайте отмерять расстояние между будущим подвесным потолком и поверхностью. Длина зависит от того, какие именно коммуникации вы будете размещать, какое освещение планируется использовать. Например, 5 сантиметров вполне достаточно, если нужно просто уложить проводку. Монтаж вентиляционных каналов и труб потребует больше пространства.
- Схематически изобразите на бумаге, как именно будут располагаться профили, в каких местах крепиться.
- Отметьте участки фиксации каждого профиля с шагом 30-40 см. Линии крепления отмечаются с шагом 60 сантиметров. В итоге, ваша схема гипсокартона на потолке должна отображать абсолютно ровную поверхность.
- На следующем этапе вы отмечаете участки, где будет прокладываться электропроводка.
- Используя отбивочный шнур, уровень и рулетку, перенесите разметку на потолок. Учитывайте, что листы всегда размещают от окна.
Крепление листов к потолку вяжущими материалами
Гипсокартон можно приклеивать к потолку и стенам без каркаса, что позволяет сэкономить пространство помещения. Базовую поверхность следует предварительно подготовить:
- Прежде всего удаляется отслоившаяся краска или штукатурка.
- Все неровности устраняются с помощью шпаклевки после предварительной обработки грунтовкой.
- Поверхность обязательно должна быть обезжирена.
Гипсокартон нельзя приклеивать на следующие поверхности:
- деревянные, поскольку дерево может изменять размеры;
- влажные или окрашенные масляной краской;
- на гладкую бетонную поверхность (сначала на ней делаются насечки).
