Способы копки
В зависимости от грунтов на участке, где будут проводиться работы, строительство может вестись как открытым, так и закрытым способом.
Закрытого типа. Если грунт сыпучий, с песком, заранее вырытая шахта будет осыпаться. В таких случаях колодец роют из-под колец, которые, скользя по стенкам ствола, опускаются вниз под собственным весом.
Открытого типа. Если в составе грунта много глины, то стенки шахты будут прочными, деформаций можно не опасаться. В этом случае следует применять открытый способ строительства. Сначала роют шахту, затем устанавливают кольца, скрепляют их скобами, если они без замков, замазывают раствором швы.
Технология с поочерёдной установкой колец
Перед началом строительства нужно ответственно отнестись к выбору колец. От них зависит не только вкус и качество воды, но и долговечность всей конструкции. Лучшими считаются бетонные элементы с замковыми соединениями. Их проще монтировать. В случае строительства колодца на участке с подвижными грунтами такие кольца не будут смещаться друг относительно друга.
Весь процесс рытья закрытым способом представлен следующими этапами:
- С помощью лебёдки и треноги на заданное место опускают первое кольцо.
- Далее подкапывают его, вынуждая проседать под собственным весом.
- После просадки первого кольца на 1 м, сверху на него ставят второе, соединяя с первым в замок или скрепляя с помощью скоб.
- Замазывают цементным раствором шов.
- Подобным образом производят установку остальных колец. Последнее ставят, когда впервые появится вода.
- На дне делают фильтр около 50 см из камней и щебня.
- В качестве гидроизоляции верхние три кольца снаружи обмазывают битумной мастикой и обматывают рубероидом.
- Вокруг верхней части делают глиняный замок глубиной 2 м и шириной 1 м.
- На оголовок ставят ворот и крышу.
Из преимуществ закрытого способа копки колодцев с железобетонными кольцами выделяют следующие:
- Визуальный контроль над монтажом.
- Своевременное выявление и устранение погрешностей.
- Качественная герметизация колец.
- Предотвращение осыпания грунта в шахте.
Из недостатков выделяют всего два момента:
- Ограниченное пространство в стволе.
- Необходим помощник.
Технология с установкой колец по достижению водоносного пласта
Копка открытым способом подразумевает под собой выемку грунта на полную глубину колодца. По достижении подземного источника в шахту опускают железобетонные кольца. Метод пригоден для плотных, стабильных грунтов, не склонных к осыпанию.
Порядок выполнения земляных работ следующий.
- Подготовка шаблона. Из двух реек, длинной равной диаметру шахты, сколачивают приспособление в виде крестовины.
- На поверхности почвы производят разметку и снимают плодородный слой.
- Далее осуществляют выемку и подъём грунта.
- Опустившись на 1 м, устанавливают треногу с подъёмным механизмом и продолжают земельные работы.
- По мере углубления ствола, посредством шаблона и отвеса регулярно контролируют его размер и вертикальное расположение.
- По достижению водоносного слоя в шахту опускают колодезные кольца, соединяя их между собой скобами. Стыки двух первых колец герметизируют специальными составами.
- Для осадки ствола на одно-два кольца в водоносный пласт производят откачку воды с последующим удалением грунтовых масс.
- Последнее кольцо ствола устанавливают так, чтоб оно выступало над уровнем почвы на 0,5 м.
- На завершающем этапе промежутки между бетонной стеной шахты и грунтом засыпают и утрамбовывают.
- Наверху шахты формируют гидроизоляционный замок из глины, поверх которого укладывают щебень.
- Завершают строительство установкой ворота и крыши.
Из главных преимуществ открытого метода выделяют:
Неограниченную глубину шахты.
Вместе с этим способ не лишен и недостатков:
- Сложно контролировать качество монтажа и герметичность стыков.
- Высока вероятность осыпания стенок шахты.
- Способ непригоден для сооружения колодцев на неустойчивых грунтах.
- Большой вес конструкции не позволяет корректировать положение бетонных колец внутри ствола.
- Высока вероятность попадания загрязнений из-за неплотной засыпки пространства между внешней стеной и грунтом.
Технологии строительства питьевых колодцев
Начнем с того, что шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.
Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.
Ручной способ копки колодца на даче
Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.
В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.
Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.
- Делают разметку
по месту сооружения колодца.
- Выкапывают лопатой по разметке яму на глубину полметра
- Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо
- Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.

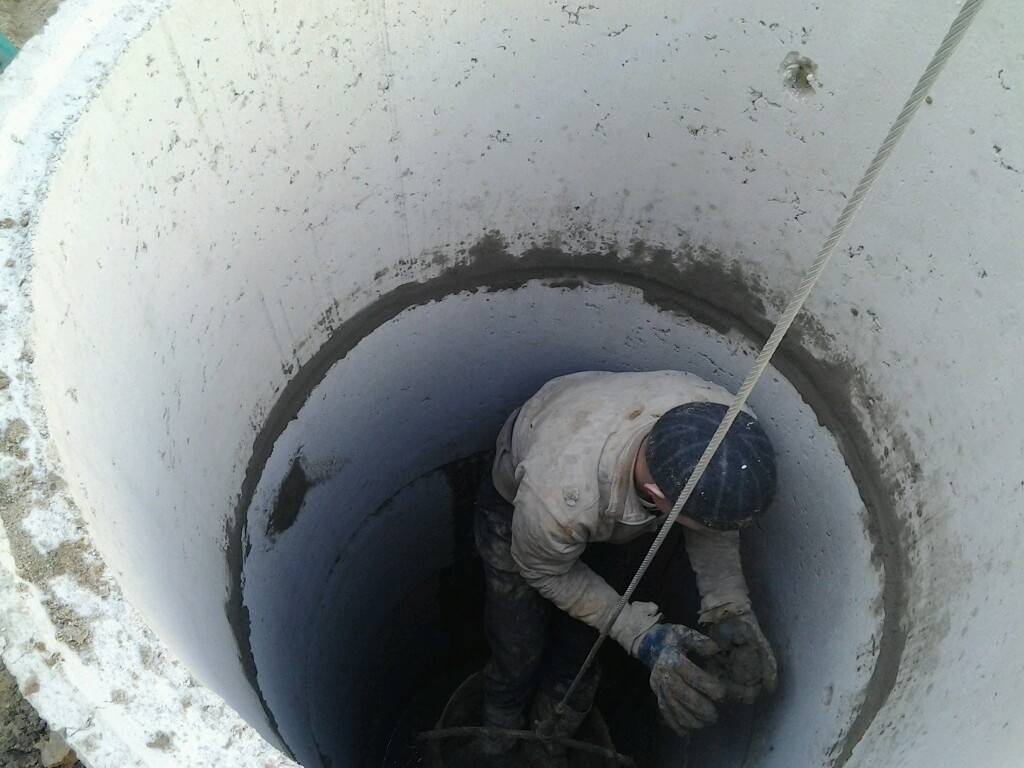

Колодец копается изнутри бетонных колец Источник landshaftblog.ru Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.
Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.
Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.
Механический способ
Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.
То есть на выбранном месте сначала бурят скважину диаметром 100-300 мм. Определяют глубину залегания воды, а затем меняют шнек на специальный бур, диаметр которого чуть больше внешнего диаметра железобетонного кольца. Бурят шахту, куда тем же устройством устанавливают кольца.
Выбираем место
Первое, что необходимо сделать прежде, чем начинать копать, – определить наиболее оптимальное место под колодец. В идеале желательно привлечь специалиста для решения этого вопроса.
Можно попробовать выбрать место самостоятельно, в этом случае рекомендуем поинтересоваться у ближайших соседей (если у них уже имеется вырытый колодец), как глубоко они копали, состав грунта, а также узнать о других нюансах, связанных с этим процессом.
Многие роют колодец прямо в огороде, в этом есть смысл, поскольку не понадобится носить издалека воду для полива.
При выборе места также необходимо учитывать санитарные нормы, регулирующие расположение колодцев и скважин относительно источников загрязнения. Согласно этим правилам, забор воды должен быть организован на расстоянии не ближе 30 метров к туалету, выгребной яме и другим местам, загрязняющим грунтовые воды (включая такие элементы автономной канализации, как дренажные поля и септики).
Заметим, что можно выкопать колодец рядом со скважиной, это не будет противоречить санитарным нормам.
Если в дальнейшем планируется возведение строений на участке, то это тоже необходимо учитывать, поскольку переместить колодец (выкопать новую яму и закопать старую) будет проблематично.
Не рекомендуется размещать колодец на плывуне (водоносном песке) – это существенно усложнит задачу.
Безопасность при работах
Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:
- Работающий внизу должен надевать на голову каску.
- Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
- Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
- Периодически проверять состояние веревки, ручки ведра и карабина.
- При подъеме ведер работающий внизу должен находится с противоположной стороны.
- Работать внизу поочередно.
Поверьте, меры предосторожности не лишние. Лучше перестраховаться
Как копали колодец: фото-отчет
Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.
Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.
Получилось кольцо, по размерам которого и начали обкапывать выбранное место.
На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.
Поставили второе, промазали швы внутри и снаружи, пошли копать дальше.
Второе кольцо установлено
Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.
Тренога поставлена перед установкой третьего кольца

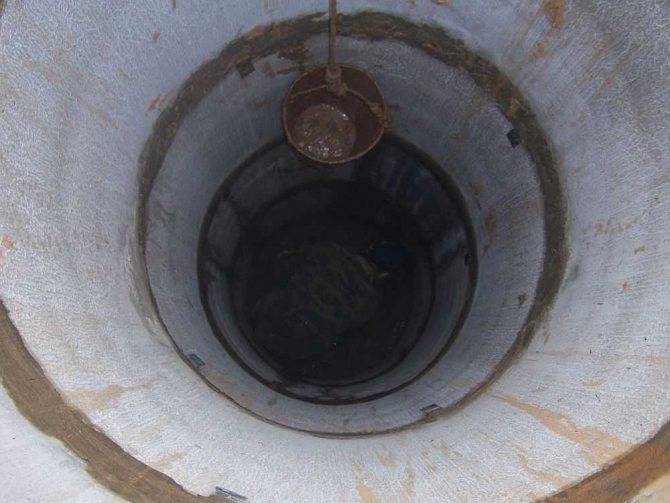

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.
Поехали))
Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.
Видны проблески воды
После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.
Определение водоносного горизонта
При копании колодца возникает вопрос, насколько глубоко нужно погружаться, если вода уже стала просачиваться сквозь стенки шахты. Чтобы узнать, где пора остановиться, стоит рассмотреть все слои, пройденные при копке.
Верхний слой — плодородная почва. Его толщина 25-40 см. Далее чередуются осадочные породы, песок и глина, являющаяся водоупором.
Между водоупорными пластами подземные источники прокладывают свои пути. Самый близкий к поверхности — верховодка, состоит из просочившихся осадков, талых вод и случайных стоков. Для бытовых нужд она не годится, слишком загрязнена, а уровень нестабилен, зависит от погоды.
При устройстве колодца стараются добраться до второго или третьего водоносного горизонта. Пройдя через толщу грунта, вода очищается и становится пригодной для употребления.
При копании нужно вовремя остановиться — существует опасность пройти водоносный горизонт и углубиться в толстый слой глины. Возможно также проседание шахты со временем, которое приведет к закупорке пути поступления воды. Нужно ориентироваться по соседским гидротехническим сооружениям, чтобы «поймать» момент и не допустить ошибку.
В чём особенности бетонного колодца?
Колодец из бетонных колец может выполнять несколько функций. В зависимости от назначения и местоположения можно выделить такие виды:
- Смотровые. Их установка необходима на длинных участках или поворотах. Они необходимы для того, чтобы иметь возможность периодической очистки трубопроводов.
- Промывные. Такие постройки используются для промывания сетей, поэтому устанавливают их на самой верхней точке сетей.
- Отстойные. Строительство таких систем необходимо для очистки от тяжелых частиц стоков.
- Перепадные. Устанавливают либо на местах крутых спусков, либо там, где стоки сбрасывают скорость течения.
- Дождевые. Устройство таких колодцев предполагает сбор атмосферных осадков.
- Дренажные. Главной задачей является доочистка сточных вод. Их устанавливают в местах удаленных от водоемов или канализационных систем.
- Питьевые. В этом случае установка колодцев из бетонных колец производится с целью получения питьевой воды, например на дачах.
Все производители бетонных колец для колодца должны руководствоваться нормами ГОСТ. В этом документе прописаны основные размеры, диаметр колец.
Изготавливают кольца из бетона методом вибропрессования, используя мелкозернистый бетон. В стенки закладывают железные стержни и проволоку.
Внутренний диаметр бетонного кольца по стандартам должен быть:
- для стеновых бетонных колец при высоте 290 – 1190 мм он будет равен 700-2500 мм;
для рабочих камер при высоте 1270—3110 мм диаметр равен 820-2500 мм.
Процесс разработки грунта для создания канала колодца
Высота при согласовании может быть увеличена до 1790 мм. В зависимости от размеров меняется вес и объем бетонного кольца. На маркировке изделия объем не указывается. Чтобы вычислить объем можно воспользоваться формулой:
V= П*R2*Н, где
- П=3.14,
- R – радиус изделия,
- H – высота изделия.
Колодец из бетонных колец включает следующие элементы:
- Оголовок (верхняя часть). Он необходим, чтобы в колодец не попадала пыль и грязь. Также оголовок препятствует промерзанию колодца.
- Главный ствол. Делается в основном круглой формы и является средней частью системы.
- Водоприемник. Служит местом скапливания и хранения воды.
На боковых стенках конструкций ставят маркировку, обозначающую тип, внутренний диаметр и высоту изделия.
Какие плюсы и минусы у бетонных колодцев?
К преимуществам сборных бетонных колодцев можно отнести:
- Прочность. Возможна установка колодцев на большую глубину, благодаря прочности материала.
- Стойкость. Устройство колодцев можно производить для эксплуатации в агрессивных средах.
- Простоту монтажа. За короткий срок, возможно, ввести в эксплуатацию.
Долговечность.
Простейший смотровой колодец для дренажной системы
К недостаткам изделий относится:
Большой вес кольца из бетона
Чтобы осуществить монтаж конструкции нужна спецтехника, способная поднять вес и осторожно опустить в нужное место.
Необходимость обработки стыков. Для того чтобы грунт не просачивался нужна тщательная герметизация.
Хрупкость и трещины, если неравномерно прилагать нагрузку.
Возможность смещения колец из-за морозного пучения почвы.
Устройство бетонного колодца должноначинаться с подбора колец из бетона. Следует учесть, что состав бетона для производства элементов отличается. Можно подобрать оптимальный вариант в зависимости от климатических особенностей местности, уровня грунтовых вод и степень их агрессивности.
Размеры элементов из бетона нужно подбирать соответственно назначению сооружения, и при необходимости учитывать диаметр входящего трубопровода и объем нужного колодца.
Для питьевых колодцев, а также чтобы соорудить канализационный резервуар применяют сквозные кольца.
Подбирать кольца нужно таким образом, чтобы внутренний диаметр каждого совпадал. А вот для того, чтобы вывести колодец до нужной отметки проще подбирать кольца разной высоты.
Герметизация смонтированных дренажных колодцев
Если необходимо устройство с максимальным уровнем герметичности, то лучше сделать установку кольца с монолитным дном. Но установка такого элемента возможно только в неглубоком колодце, так как опускным способом их монтировать нельзя.
Безопасность при работах
Сооружение колодца ручным способом считается тяжелым и трудоемким трудом, требующим соблюдения техники безопасности. Сохранить жизнь и здоровье рабочих поможет выполнение следующих правил:
- Все виды работ, производимых в шахте колодца, выполнять в защитной каске. Это предохранит голову от возможного падения земли, камней, строительного оборудования.
- Использовать только добротное и качественное оборудование — лебедки, блоки, ведра с надежными ручками, крепкие канаты и веревки, карабины с надежной фиксацией. Постоянно следить за его состоянием.
- При подъеме ведер с грунтом нельзя стоять под грузом. Следует придерживаться противоположной стороны шахты.
- Нельзя длительное время находиться в шахте из-за вредных условий — холода, сырости, возможности попадания метана, действующих губительно на здоровье рабочего. При выполнении работ необходимо соблюдать сменный режим.
Только соблюдая правильную технологию производства работ и технику безопасности, можно быстро и качественно самостоятельно вырыть неглубокий колодец.
Ввод в строй
Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.
После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.
Гидроизоляция
Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.
Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)
Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

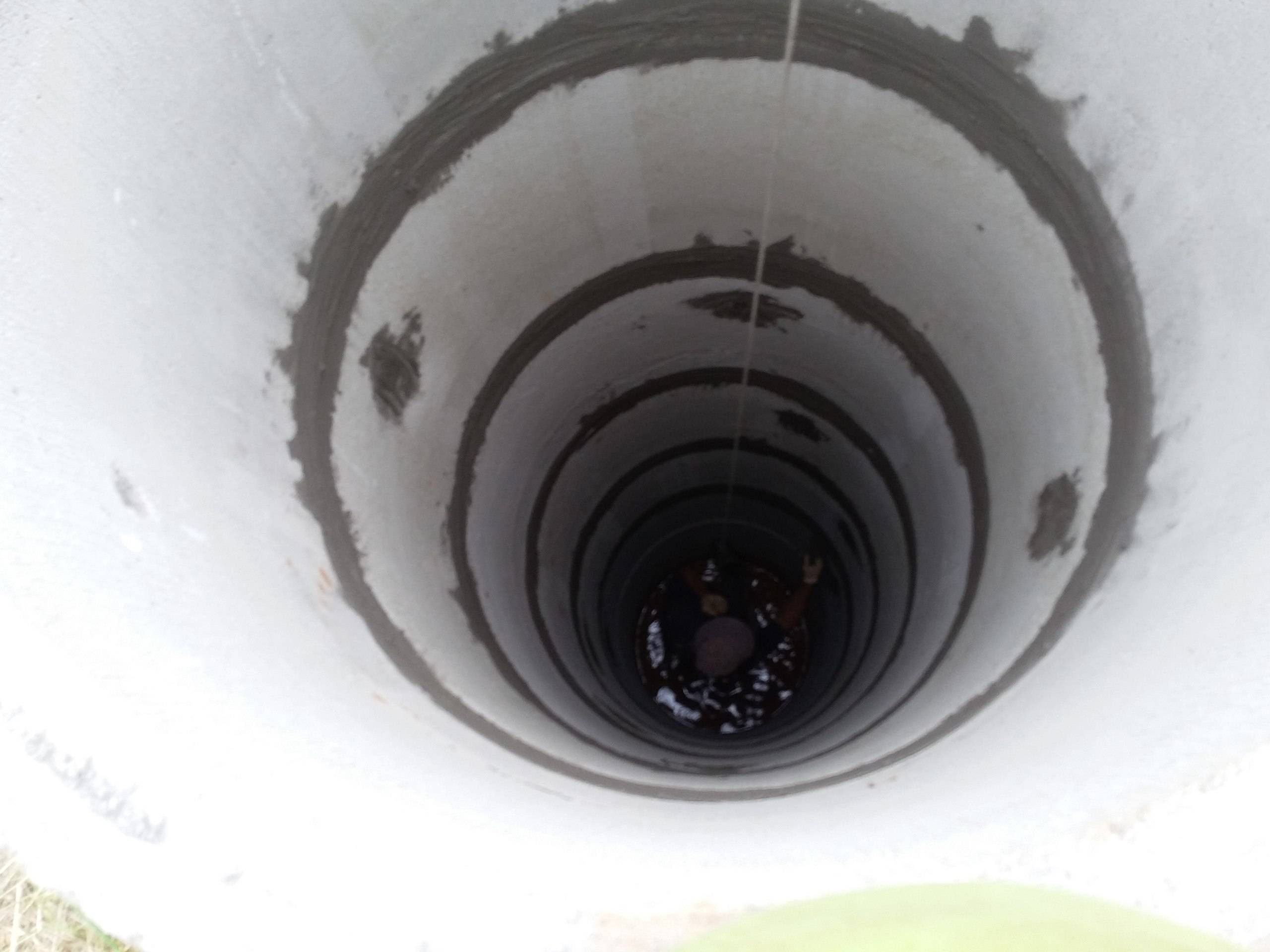

Чистка стенок и внутренняя герметизация швов
Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.
Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.
Соединение колец металлическими (лучше из нержавейки) пластинами

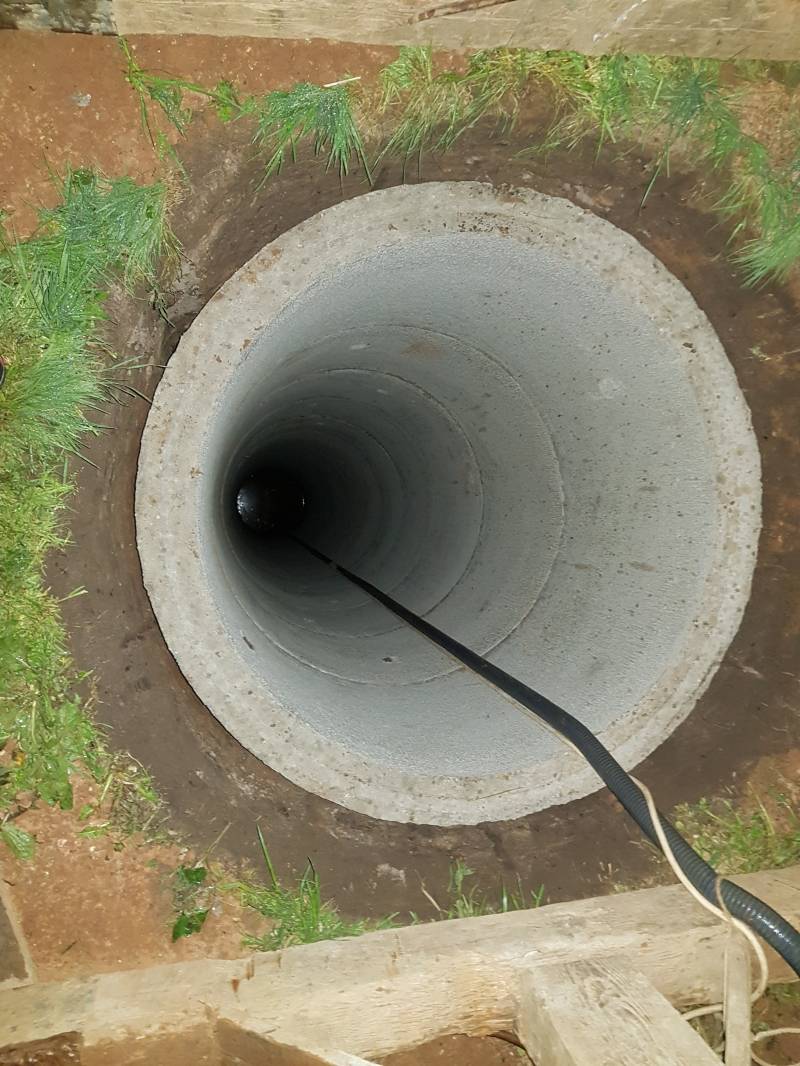

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать. О том, как сделать домик для колодца, читайте тут.
О некоторых особенностях копки колодцев и его чистки смотрите в видео.

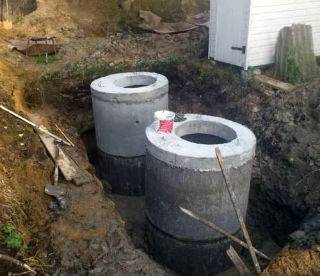

Септик для глинистого грунта
Глинистый грунт не позволяет воде просачиваться в почву с такой же легкостью, как это делают песчаные почвы. Для сравнения: 1 квадратный метр песка за сутки способен впитать до 90 литров жидкости, плотная глина поглощает, максимум, 5 литров в сутки!
В такой ситуации к септику с фильтрующим колодцем добавляются дополнительные впитывающие траншеи. Системы труб с широкими перфорационными отверстиями (от 2 см, чтобы избежать заиливания) прокладывают под небольшим уклоном, чтобы вода стекала самостоятельно. Под трубами делают классическую фильтрационную подушку из щебня и песка. Отфильтрованная вода попадает в дренажные трубы, а затем – в канаву.
Иногда при глинистой почве для откачки очищенных вод и сброс их в канаву используют погружной насос.
Раз колечко, два колечко – будет чистая вода
Важный момент — качество бетонных колец
Строительство колодца начинается с выкапывания ямы глубиной в 1-2 метра. Туда краном или специальным механизмом опускается первое железобетонное кольцо. Будет хорошо, если оно имеет штыри в основании ли конусовидную форму, которая расширяется внизу.
Затем из-под этого кольца начинается выкапывание земли. Оно должно оседать под собственным весом. Как только первое кольцо уйдёт под землю на 1 метр – нужно устанавливать следующее кольцо.
Обязательно выравнивайте уровень каждого кольца. Иначе вся конструкция будет иметь крен.
Кольца скрепляются между собой металлическими скобами. Скобы нужно покрасить масляной краской, чтобы избежать их дальней коррозии. Шов между кольцами нужно гидроизолировать и тщательно заделать цементным раствором. Это позволит избежать загрязнения и разрушения колодца. Копать и устанавливать последующие кольца нужно до попадания в водоносный слой почвы. О нём вам подскажет значительное снижение температуры и мокрый грунт.
Ознакомьтесь также с видеороликом по установке колец в колодец здесь.
Выбор места для колодца
Перед тем, как своими руками выкопать колодец, требуется правильно определить, на какой глубине залегает горизонт с питьевой водой. После чего следует рассчитать и приобрести нужное количество бетонных колец и оборудование, необходимое для строительства гидротехнического объекта и водораспределительной конструкции. Большое значение имеет место и время для копки.
Их выбор зависит от ряда факторов, среди которых:
- Результаты геологоразведочных работ. Имеется немало способов, как можно отыскать воду на определенной территории, но самым надежным считается проведение геологических исследований в конкретной местности.
- Сведения о близко расположенных источниках. Желательно расспросить владельцев соседних участков, на какую глубину они выкопали колодцы и какого качества в них вода.
- Пригодность водного источника для питья. Как уже говорилось, пробу воды необходимо сдавать в ближайшую санэпидемстанцию для проведения химической и микробиологической экспертиз. Ее сотрудники проанализируют наличие химических веществ и болезнетворных микроорганизмов в жидкости и их концентрацию.
- Тип грунта. От этого зависит, насколько сложной будет копка колодца своими руками и необходимость применения специального оборудования и других технических средств. В результате их использование отражается на общей стоимости обустроенной гидротехнической конструкции. Тяжелее всего построить колодец на каменистом грунте.
- Особенности рельефа местности. Наибольшие затруднения возникают в случае необходимости устройства колодца на холмистом склоне. Проще всего его будет обустраивать на ровном участке.
- Расстояние до разных источников загрязнения. Колодцы нельзя выкапывать близко к компостным кучам, выгребным ямам, септикам, хозяйственным постройкам для содержания домашних животных. Гидротехнические сооружения нужно располагать от них на значительном удалении. Колодцы лучше не размещать в низинных местах, куда стекают атмосферные осадки и жидкость с примесью сельхоз удобрений.
- Расстояние до жилого строения. Для владельцев дома удобнее всего, когда источник воды к нему находится близко.
Место для колодца не должно создавать помехи проезду и не перекрывать свободный доступ к подсобным помещениям и хозпостройкам. При обустройстве объектов водоснабжения и канализации нужно ориентироваться на положения СНиПа 2.04.03-85, чтобы не допустить загрязнения источников воды для питья и подмывания оснований строений. Так, расстояние от колодца до уличного туалета не должно быть менее 8 метров.
