Акустические системы – конструктивное устройство и принцип действия
Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

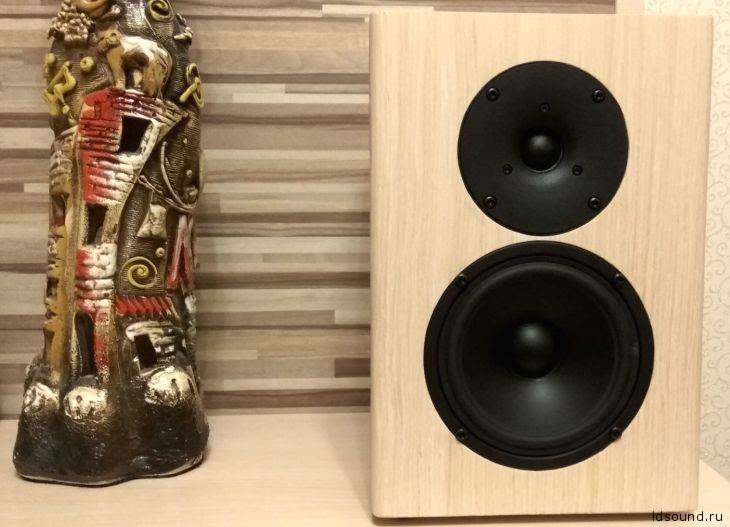

Корпус
Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.
Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.
На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.
Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.
Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.
Динамики
Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.
Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.
На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры — самые маленькие.
Усилитель
АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.
На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.
Общий принцип работы
Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.
Колонки для компьютера своими руками
Для того, чтобы собрать акустическую систему для ПК понадобится:
- Динамик 3Вт (от 2 шт.).
- Разъём mini-Jack 3,5мм (он стандартный для подключения колонок или наушников и весьма распространён).
- Аудиоусилитель. Рекомендуется использовать цифровой РАМ 8403.
- Тумблер для питания системы.
- Соединительные провода.
- USB провод для питания.
- Трубки термоусадочные для изоляции.
- USB штекер.
- Материал для сборки корпуса (фанера, клей, саморезы и т. д.).
Также понадобятся инструменты:
- Паяльник.
- Клей (для склейки проводов).
- Нож (для чистки проводов).
- Лобзик (для работы с корпусом).
- Дрель (для работы с корпусом).
- Инструменты для измерения и разметки (карандаш, линейка, циркуль и т. д.).
- Кусачки (для проводов).
- Наждачная бумага (для обработки корпуса).
Делаем «булку»
Для того, чтобы обеспечить наиболее качественный звук необходимо сделать просторный и закрытый корпус, чтобы в нем циркулировал воздух. Это сделает звучание глубже и насыщеннее.

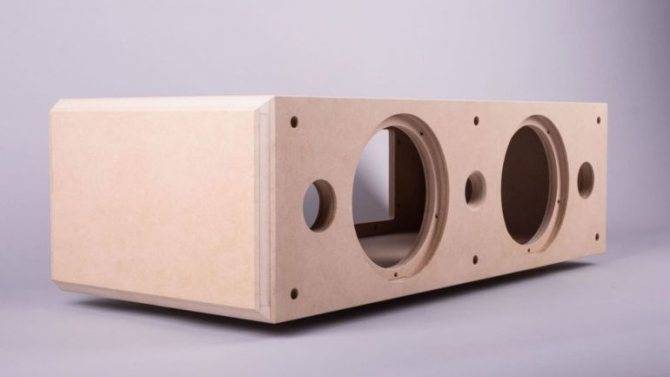

Изготавливаем корпус
Для корпуса пойдёт ДСП, ДВП или фанера. Также можно использовать текстолит или OSB. Не стоит выбирать слишком толстые пластины, так как это сделает конструкцию слишком тяжёлой.
Для того, чтобы динамики подошли по размеру, нужно правильно замерить диаметр и окружность, а затем вырезать отверстия на передней панели.
На задней панели следует врезать места для проведения кабеля питания, кабеля подключения и отдельный разъём для тумблера включения питания.
Позаботимся о хорошем БП
Существует несколько основных вариантов создания блока питания в схеме. Если усилитель представляет собой комплексное устройство с АЦП и переходником (как, например, РАМ 8403), то его можно питать от простого USB. Это облегчает взаимодействие и работу с ПК. В случае есть блок питания отдельный, то следует внимательно озаботиться выбором комплектующих, согласно потреблению и выходной мощности.

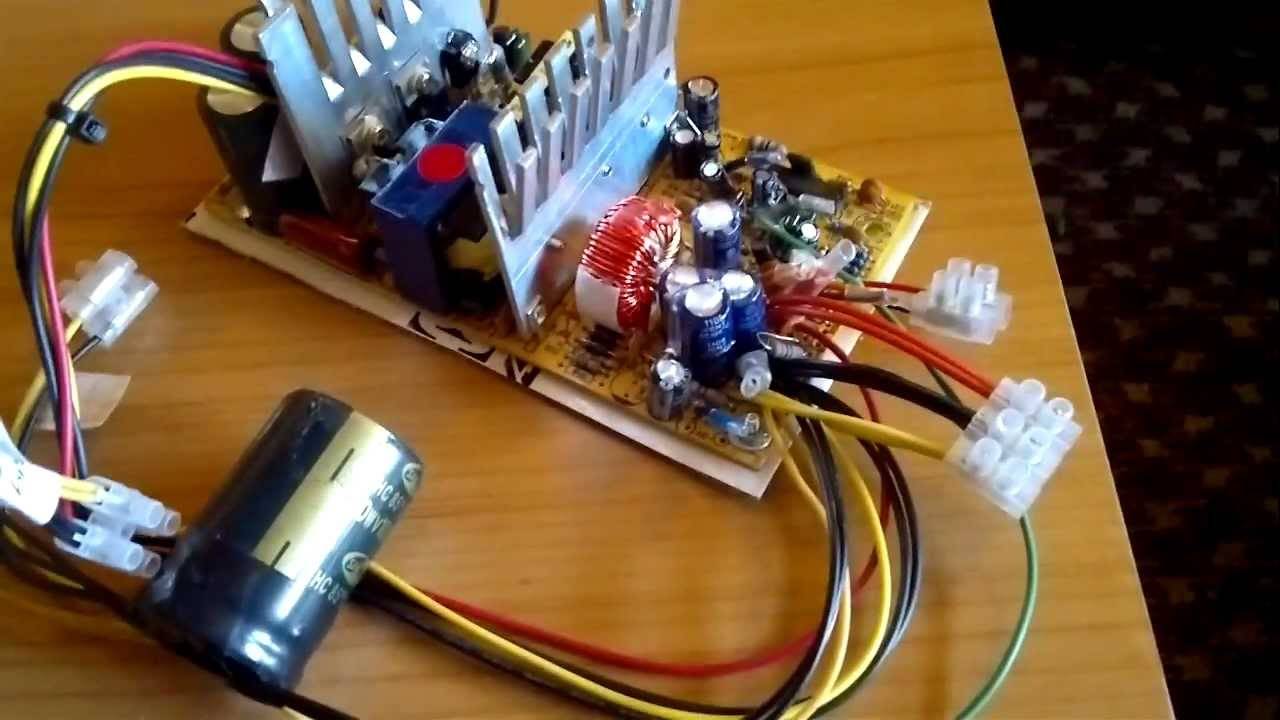

Усилитель и блок питания
Для сборки домашней акустической системы служит соединение громкоговорителей (динамиков) с усилителем и разъёмом. Штекер mini — Jack имеет три канала (левый, правый и общий). Они разделены чёрными полосами на самом разъёме и располагаются зеркально от середины.
На самой плате располагаются разъёмы для провода(L-Левый G-Центральный R-Правый). Соблюдая порядок, следует соединить проводами разъём mini – Jack с платой усилителя.
Затем соблюдая полярность, к усилителю следует подключить динамики. Места для динамиков на устройстве обозначаются как Rout и Lout.
Питание данного устройства будет осуществляться через USB, так как для усилителя достаточно 5 вольт. При припаивании кабеля питания, также следует помнить про полярность
Также важно не забыть вывести через один из проводов тумблер от питания колонки, иначе устройство будет питаться при каждом подключении через USB
После того как все детали собраны, следует воспользоваться термоусадкой в местах сгибов, а именно на mini Jack, тумблере питания и проводах, которые подключаются к динамикам.

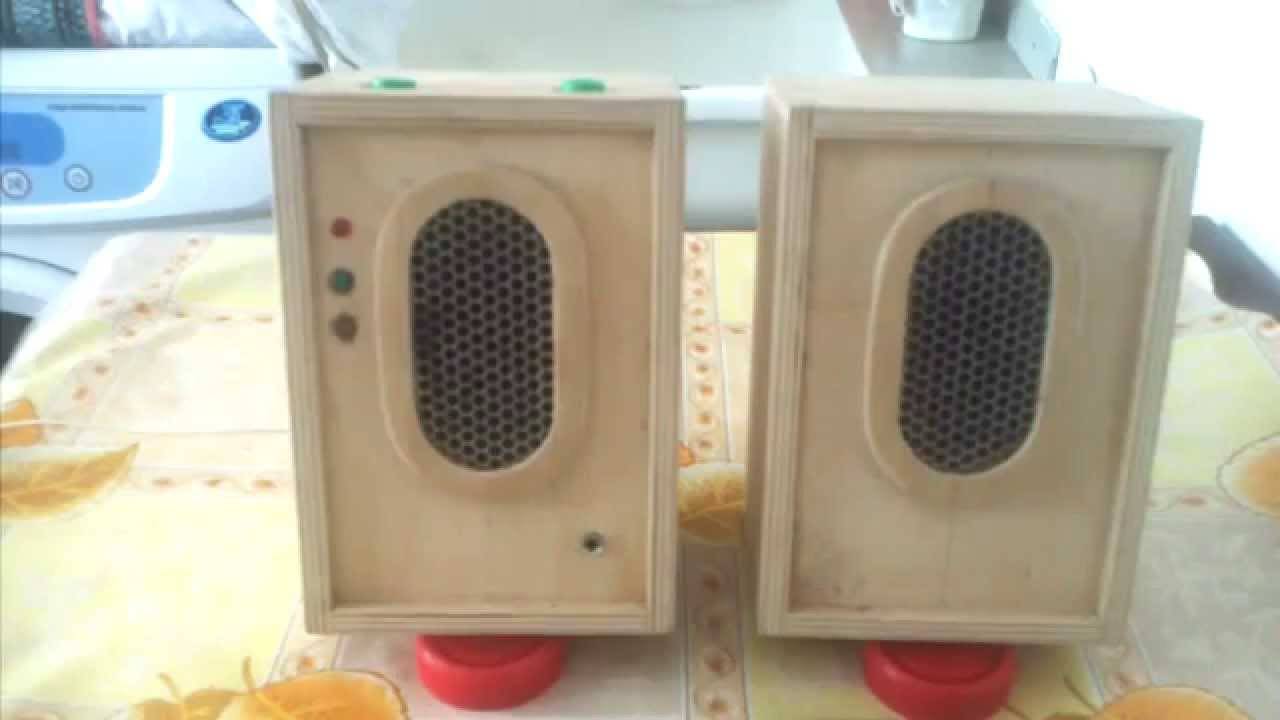

Основные колонки
После того как основное устройство собрано его следует поместить в корпус собранный ранее
Собирать колонки следует осторожно, так как есть риск повредить провода или разъём
Иногда, для улучшения качества звука, переднюю панель (куда выходят динамики) обтягивают тканью.
Как сделать сабвуфер для компьютера?
Самостоятельное изготовление сабвуфера осуществляется в несколько этапов:
- подбор материалов;
- проектирование корпуса;
- сборка сабвуфера.
Рассмотрим более детально все эти этапы.
Подбор материалов
Как сделать сабвуфер в домашних условиях? Начиная все работы, должна ыть схема и следует подобрать необходимые материалы для изготовления корпуса. Для того чтобы своими руками изготовить сабвуфер, требуется заблаговременно приобрести:
- динамик — выбирается, исходя из ваших потребностей;
- штекеры — способствуют подключению динамика к проигрывателю, они должны идеально совпадать с разъемами вашего устройства;
- провода — служат для подключения сабвуфера;
- фанеру, имеющую многослойную основу;
- обрезки сантехнической трубы;
- саморезы по дереву, которые могут быть от самых мелких до размера 50 мм в длину;
- деревянные бруски, имеющие разное сечение, которое может быть от 20х20 мм и больше;
- силиконовый герметик;
- жесткий поролон или войлок;
- клей ПВА;
- краска.
Подготовив необходимые материалы, следует собрать и требуемый инструмент:
- ножовка по дереву, которая бы имела мелкие зубцы;
- стамеска;
- электродрель;
- напильник;
- лобзик;
- циркуль;
- простой карандаш;
- железная линейка;
- шуруповерт;
- отвертка;
- бумага наждачная — от грубой до “нулевки”.
Проектирование корпуса
Начинаем проектировать корпус будущего сабвуфера. Для этого применяем компьютер и динамик, который служит “сердцем” сабвуфера.
Загружаем на компьютерное устройство специальную программу. Вносим в программный продукт все данные динамика. Исходя из предоставленных значений, программа за вас произведет расчет оптимальных размеров короба сабвуфера.
Теперь приступим непосредственно к проектированию самого короба сабвуфера. Все действия следует проводить не спеша, поскольку малейшая неточность в измерениях может доставить неудобства, и всю работу придется начинать заново.

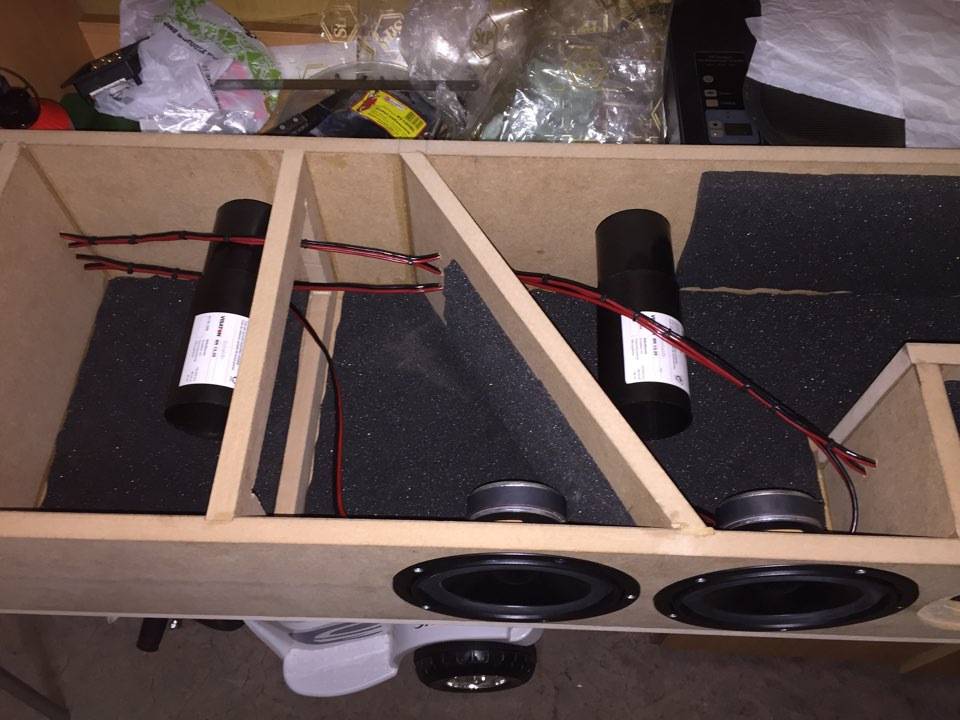

Сбор сабвуфера
Прежде чем приступить к сбору сабвуфера, необходимо вырезать короб. Как сделать сабвуфер для дома своими руками:
- Применив линейку и карандаш, на листе фанеры вычерчиваем контуры будущего короба.
- Раскраиваем фанерный лист, используя при этом ножовку или электролобзик, имеющий регулятор скорости.
- Для того чтобы все края были идеально гладкими и ровными, их с особой тщательностью зачищаем напильником и шкуркой.
- Стенки сабвуфера крепим между собой брусками, поэтому нужно отложить требуемую длину брусков.
- Под динамик вырезаем отверстие. Динамик будет располагаться внутри сабвуфера.
- В перемычке между камерами вычерчиваем циркулем окружность, имеющую диаметр немного больший, чем диффузор динамика.
- Края должны быть идеально ровными и гладкими, для этого их зачищаем напильником и шкуркой.
- Припаиваем провода и необходимые разъемы к динамику. Места крепления проводов можно найти в самой инструкции к динамику.
- К получившемуся отверстию прикладываем динамик. Делаем отметку для крепления динамика к листу, сверлим.
- Теперь приступаем к сборке корпуса сабвуфера. Как сделать сабвуфер для компьютера? В дрель вставляем сверло, диаметр при этом должен быть в два раза меньше, чем диаметр используемых саморезов.
- Начинаем сверлить в тех точках, где будет происходить крепление стенки к другим стенкам и брускам.
- Теперь воспользуемся клеем. В точках стыка брусков и стенок обильным слоем наносим клей. Он способствует выполнению двух функций — увеличению прочности корпуса и герметизации стыков.
- Саморезами соединяем стенки. Вкручиваем их до самого упора, поскольку крепость в конструкции корпуса сабвуфера является критичной. Углы должны быть ровными.
- Прикрепляем динамик. В месте стыка динамика и стенки нужно промазать герметиком.
- Просверливаем выходное отверстие, через которое будут проходить провода.
- Протягиваем через отверстие провода, дырку замазываем герметиком.
- Далее приступаем к звукоизоляции. Внутреннюю часть корпуса требуется оклеить звукопоглощающим материалом, который способствует “мягкости” басов сабвуфера. Присутствие такого материала уменьшает давление на стенки.
- Крепим заднюю стенку.
В принципе, сконструированный сабвуфер готов. Последним штрихом является проверка качества сборки. Включаем музыку и проверяем, нет ли посторонних звуков и шумов.
Пошаговая инструкция
Для изготовления колонки необходимо подготовить рабочее место. Оно должно соответствовать основным требованиям техники безопасности:
- Иметь рекомендуемые ГОСТом и ТУ освещенность и проветриваемость.
- Поблизости должны отсутствовать легковозгораемые предметы и жидкости.
- Желательно иметь на месте сборки и тестирования изделия провод заземления.
На момент начала работ необходимо сделать все расчеты и выполнить схемы и чертежи.
Сборка корпуса
Порядок проведения:
- На листе ДСП вычерчиваются детали колонки. Дается припуск к полученным расчетным данным на толщину материала.
- Детали выпиливаются ножовкой.
- На лицевой панели размечается место для установки динамиков. Предполагаемые отверстия обрисовывают циркулем или обводят по шаблону. Они должны быть круглыми и точно подходить под размеры излучателей.
- Отверстия под излучатели выпиливаются ручным лобзиком (или подобным электроустройством). Внешние края тщательно зачищаются наждачной бумагой.
- Производится сборка верхней, боковых и нижней панелей. Места соединения намазываются клеем ПВА, завинчиваются по 2-3 самореза на каждом соединении. Они должны вкручиваться под прямым углом.
- Корпус должен быть герметичным, поэтому склеивающим веществом нужно промазать все швы после завинчивания шурупов.
- Если заднюю стенку планируется сделать съемной, то по ее периметру нужно наклеить уплотнитель.
- На переднюю панель монтируются излучатели с внутренней стороны и декоративные решетки сверху. Смонтированная панель устанавливается на свое место по аналогии со сборкой каркаса (клей+саморезы).
Включатель и разъем питания
Они подключаются методом припаивания к кейсу батарей вместе с платой защиты.
Чтобы все было сделано правильно, необходимо соблюсти ряд условий при установки разъема питания:
- Правый контакт можно отогнуть или удалить.
- Средний является положительным.
- Левый должен идти к заземлению.
- Следует в разъем вставить включенное зарядное устройство и мультиметром проверить напряжение. Это позволит убедиться в правильной полярности контактов разъема.
- Затем происходит его впайка в цепь защиты.
Подключение к блютуз-модулю
Питание на него подается через выключатель. Так как колонка единственная, стереозвук на модуле сводится в один канал. В этом случае в цепь необходимо вставлять резисторы (по одному на канал). Если подключать один провод, то резистор не нужен. Управление звуком будет осуществляться с передающего устройства (смартфона, планшета и т.п.).
Подсоединение аккумулятора
Есть различные варианты использования автономных источников питания, но один из более простых и надежных — это применение недорогих аккумуляторных батарей.
Плата защиты используется для предотвращения форсмажорных обстоятельств:
- короткого замыкания;
- перезаряда;
- чрезмерного разряда и др.
Эта плата является обязательным элементом при использовании литий-ионных батарей.
Для удобства сборки и эксплуатации аккумуляторного блока батареи (3 шт.) следует поместить в кейс.
Проверка состояния
Перед креплением собранной схемы в корпусе фазоинвертора необходимо провести проверку ее работоспособности.
Порядок действий:
- Для этого следует вставить в кейс батарейки и нажать на выключатель.
- При этом блютуз-модуль должен издать характерный писк, свидетельствующий о его подключении.
- После звукового сигнала проводится сопряжение модуля со смартфоном.
- Если все сделано верно, можно включать музыку.
После положительной проверки устройства осуществляется крепление собранной схемы в корпусе колонки.
Виды настенных держателей для колонок
Существует всего четыре вида крепежей. Каждый из них имеет ряд достоинств и недостатков. С их учетом и нужно выбрать подходящую модель крепления.

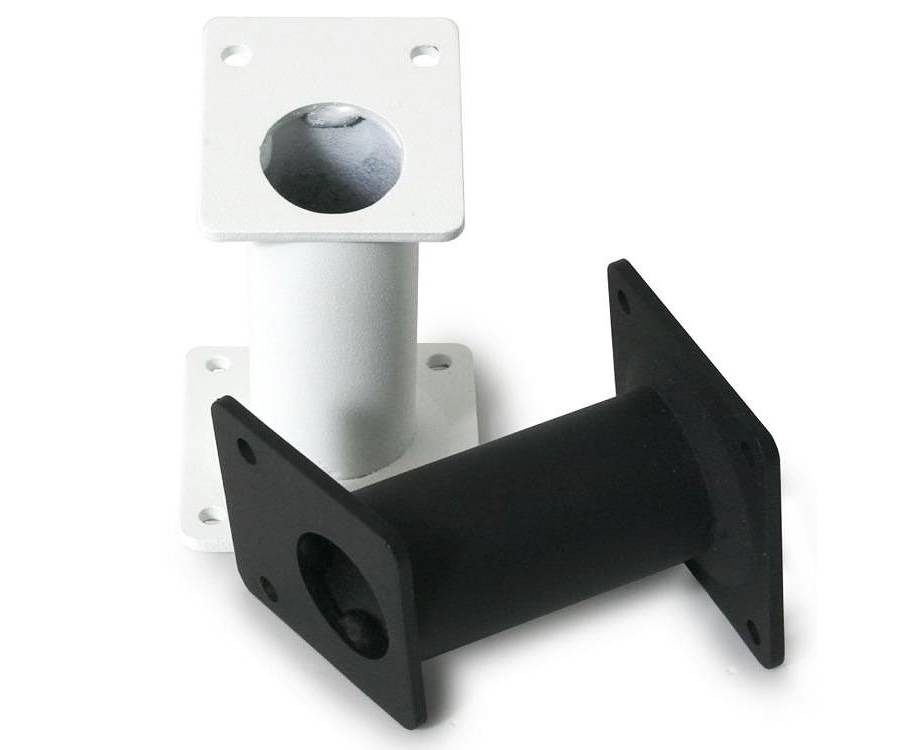

Простейшие
Чем проще – тем лучше. Это прямо относится и к теме фиксаторов акустических систем. Простые крепежи для колонок, как правило, обладают высокой надежностью, так как в них отсутствуют поворотные и наклонные механизмы.
Подобные устройства крепятся при помощи шурупов или гвоздей прямо в стену или потолок. Недостатками изделий являются:
- невозможность поворота устройства;
- подходят не ко всем моделям.
Помимо недостатков, у моделей этого типа есть и положительные свойства:
- Такие устройства очень прочные. Они выдержат колонки любых размеров и массы.
- Держатели оптимально подойдут для использования дома или на даче.
Универсальные
Если размер колонок неизвестен, или они будут постоянно меняться местами, приобретают универсальные модели крепежей.
Их универсальность заключается в том, что в них можно встроить колонки разных размеров. Помимо акустики, с их помощью фиксируют и любые другие предметы (микрофон или цветочный горшок).
Подвижная основа крепится на металлическую пластину. Такая технология обеспечивает высокую прочность и маневренность, что позволяет изменять положение динамиков в нужном направлении.

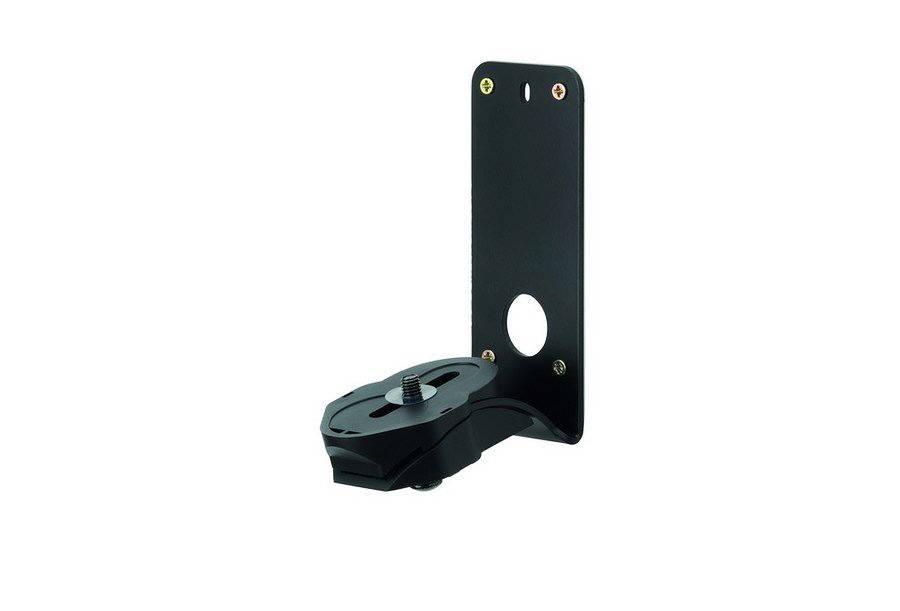

Поворотные
В отличие от предыдущих вариантов, такое крепление для колонок на стену позволяет направлять колонки в ту сторону, куда это потребуется.
Подобные устройства выполняются из пластика и алюминия. Существуют и исключения в виде стальных изделий. Приобретать их есть смысл только в том случае, если динамики имеют большой вес.
Главное достоинство данных моделей в том, что подобрать можно конфигурацию с любым углом наклона и поворота. Это позволяет настроить акустическую систему, направив звук в нужную точку.
Шарнирные
Еще один, не менее оптимальный, вариант – шарнирные крепления. Они отличаются своими размерами (как правило, несколько меньше) и более глубоким углом поворота.
На них можно закрепить любые колонки или динамики. Это могут быть как обыкновенные колонки для домашнего ПК, так и более серьезные установки для создания особого звукового эффекта.
Это одна из лучших систем настенного крепления для колонок. Основное ее достоинство в том, что установить ее можно даже своими руками. Достаточно внимательно отнестись к инструкции по установке.
Изготовление своими руками
Процесс изготовления домашней АС предполагает использование одной пары динамиков, воспроизводящих средние частоты. Акустика высокого класса обычно имеет несколько полос и включает в себя ряд компонентов: среднечастотные и высокочастотные динамики, а также сабвуфер.
Домашняя АС
Акустическую систему для дома можно изготовить из автомобильных динамиков мощностью 3Вт каждый. Для этого необходимо выполнить определенную последовательность действий.
- Зачистить концы проводов и припаять их к усилителю звука. Запомнить, где плюс и минус.
- Соблюдая полярность, разделить провода на левый и правый каналы, припаять их к динамикам, а затем обмотать изолентой, чтобы закрепить между собой.
- Припаять два провода к усилителю для подключения питания и определить, где плюс и минус.
- Зачистить жилы кабеля с USB штекером и один из концов припаять к кнопке включения. Затем, соблюдая полярность, один из проводов питания, подключенных к усилителю, припаять ко второму контакту кнопки, а оставшийся соединить со свободным проводом USB штекера. Изолировать провода термоусадкой.
- Припаять к 3,5 мм штекеру трехжильный кабель. Затем свободные концы провода припаять к аудиоусилителю, соблюдая порядок каналов. Сделать изоляцию с помощью термоусадки и термоклея.
- На листе фанеры или другого выбранного материала начертить прямоугольник, выпилить его и разделить на два одинаковых квадрата. В каждом из них начертить окружность и вырезать отверстия, таким образом изготовив посадочные места для динамиков.
- Вырезать две трапецевидные боковые панели и еще две прямоугольные большей длины (верхняя и нижняя грани).
- Собрать каркас.
- На передней панели закрепить усилитель. Для этого необходимо высверлить отверстие под размер детали, а изнутри сделать небольшое углубление под плату. Прикрепить переднюю панель к каркасу саморезами.
- Отшлифовать корпус.
- Установить динамики и усилитель. Первые крепятся саморезами, второй – с помощью встроенной гайки.
- Вырезать посадочное место для кнопки включения и углубление для вывода проводов.
- Сделать заднюю крышку, закрыть корпус. Теперь можно приступить к проверке самодельной домашней компьютерной акустики.
АС высокого класса
Чтобы сделать в домашних условиях двухполосную или трехполосную акустику высокого класса, рекомендуется предварительно поискать в Сети готовые проекты и фото такой техники и скачать чертежи колонок с размерами. Это необходимо, чтобы самостоятельно не рассчитывать нужные габариты, внутренний объем акустики и другие параметры. Определившись, какая необходима мощность и тип АС (например, система 2.1 общей мощностью на 50 ватт), можно отыскать соответствующий шаблон и работать непосредственно с ним.
Далее, когда проект выбран, нужно подобрать подходящий материал (МДФ или другой), перенести на него чертежи и вырезать детали самостоятельно или, для большей точности, отдав резчикам по дереву. Затем следует собрать корпус, герметизировать все стыки и выполнить отделку звукоизоляционным материалом. Следующий шаг — внутрь корпуса устанавливаются динамики, усилитель и другие комплектующие. После сборки конструкции все стыки и щели, а также места установки динамиков закрываются посредством герметика. Все, можно приступать к проверке акустической системы.
Доработка АС
Доработка акустических систем – это процесс улучшения характеристик уже имеющихся колонок с целью получить более качественный звук. При этом подвергать доработке имеет смысл только ту АС, у которой есть хотя бы небольшой потенциал, то есть — технику средней ценовой категории.
Важно! Дешевые колонки доработке не подлежат, а дорогую акустику улучшать бесполезно, поскольку замена или модернизация одного компонента повлечет за собой изменение других, в результате стоимость усовершенствованной АС будет приблизительно равна новым колонкам.
Улучшение электрической цепи
Данный процесс выполняется просто: имеющиеся элементы меняются на более качественные. Злектролитические конденсаторы можно заменить пленочными, металлобумажными или металлопленочными. Если катушка сделана из тонкой проволоки, намотанной на металлический сердечник, допускается вместо нее использовать другую, имеющую вид медного толстого провода сечением около 1 мм2 и без сердечника. Можно провода, соединяющие динамики и усилитель, заменить специальным акустическим кабелем или толстой проводкой из меди.
Улучшение корпуса
Для систем типа 2.1 или 5.1 с маленькими колонками есть смысл модернизировать только корпус низкочастотного сабвуфера — необходимо улучшить жесткость, чтобы качество звука не ухудшалось от дребезжания и вибрации. Между верхней и нижней гранями достаточно одной распорки, а между боковыми сторонами, если внутренний объем акустики более десяти литров, – нужно как минимум две распорки. Проще всего просверлить противоположные стенки и стянуть их болтами. Другое решение – установить внутри деревянные бруски, закрепив их на клей или шурупы.
Далее необходимо провести тщательную герметизацию. Из корпуса удаляют все, что там находится, и скрупулезно обрабатывают полость внутри герметиком, например, битумной мастикой. После высыхания процедуру следует повторить. По окончании такой доработки нужно герметиком либо замазкой закрыть места на стыках динамиков, а также задней панели с корпусом.
Важно! Запрещается при герметизации внутренней поверхности колонок использовать материалы, которые после затвердевания становятся жесткими и ломкими. Все операции нужно проводить на открытом воздухе из-за специфического запаха.
Увеличение объема колонок
Если во время работы колонок слышен гул, можно частично увеличить их внутренний объем. Для этого нужно распушить вату и уложить внутрь, предварительно взвесив тот синтепон, который там был. В одном литре корпуса должно содержаться 25 грамм материала. Если его мало, можно добавить распушенную вату до нужного количества. Можно и больше, но только если гул не прекратится. В результате этой процедуры низкие частоты станут слышны чуть меньше, но и гул пропадет.
Другое решение – оклеить стенки изнутри ватином или войлоком. Не допускается использовать большое количество клея, иначе материал будет плотным и неэффективным. Толщина такого уплотнения не должна превышать 15 мм.
Более глубокая доработка занимает большое количество времени, требует финансовых вложений и определенных навыков. Кроме того, потребуется проводить звуковые тесты и т.д. В Интернете можно найти множество видео на эту тему или бесплатно скачать книги и статьи в формате PDF для ознакомления.
Как правильно собрать колонки
Для начала нужно взять 2 одинаковых плотных картонных коробки. Коробки не должны быть деформированными и желательно, чтобы они были достаточно крепкими и привлекательными на вид. Учтите, что качество звучания будет напрямую зависеть от их размера. Теперь берем 2 динамические головки (любых подходящих габаритов) с мощностью около 3 Вт. Габариты головок не столь важны, потому что качество звука в первую очередь будет определяться картонным корпусом колонок. Помните, что лучше использовать небольшие динамики в крупных корпусах, чем большие в маленьких. Далее нужно вырезать в середине крышек коробок отверстия, повторяющие по форме диффузор головки. Теперь сверлим отверстия под крепеж динамиков – по 4 в каждой коробке. Далее между крышками коробок и головками нужно проложить любую ткань, обладающую хорошими звукопропускающими свойствами. Затем закрепляем головки с помощью винтов, гаек и шайб и сверлим с обратной стороны каждой коробки 20-30 отверстий небольшого диаметра. Сверху коробок делаем отверстия в форме термометров для крепежа к стене.
БП
Как сделать колонки для ПК? Система обязательно должна питаться энергией, поэтому немного внимания нужно уделить и блоку питания.
Отдайте предпочтение той конструкции, которой потребуется однополярный ИП с напряжением в районе 12-24 В. Такие меры в будущем положительно скажутся на ремонте, ведь провести его при поломке будет значительно проще.
Что еще нужно учесть? Обратите внимание на следующие советы:
- Выходная мощность трансформатора должна значительно превышать суммарную мощность потребления энергии.
- Лучше всего создавать один БП для всех компонентов сразу.
- Для того чтобы достичь наибольшей эффективности, размещайте блок питания и фильтр с усилком лишь для “булки”. УНЧ лучше монтировать подле основных колонок и “пищалок”. Подобные меры помогут обеспечить наименьшее количество проводов и наибольшую экономичность.
Делаем “булку”
Очевидно, что этот популярный компонент не будет работать без короба. Движение воздуха внутри конструкции приводит диффузор в движение, что и создает объем звучания.
По всей видимости, придется сделать закрытый короб с одним лишь отверстием — для циркуляции воздуха. Так как вы создаете оборудование для музыки на ПК, нет никакой надобности в использовании здоровенных динамиков. Оптимальный вариант — это заводская автомобильная акустика.
Далее следует найти усилитель НЧ, который продаются на радиорынках в больших количествах. Не забудьте позаботиться и о фильтре низких частот, поскольку использование этого узла — это ключевой момент.
Изготавливаем корпус
Для корпуса потребуется очень прочная древесина. Хорошо для таких целей подходят: ДСП и ДВП. Толщина листов не должна превышать пяти миллиметров, для того чтобы вся конструкция имела небольшой вес.
Используйте лобзик для того, чтобы вырезать все необходимые элементы. При создании корпуса не жалейте клея, саморезов и других элементов, обеспечивающих фиксацию. Также сделайте упор на лицевую часть, в которую будет устанавливаться динамик.
На “спине” не забудьте просверлить дырку для кабеля, а снаружи сделать разъем, для того чтобы подключиться к усилку. Будет крайне удобно, если в конструкции не будут присутствовать какие-либо внешние блоки.
