Терморегулятор для котла отопления

Терморегулятор для котла отопления (регулятор температуры): виды и рекомендации по выбору

Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).

Варианты «умных» устройств

Терморегулятор для котла отопления (регулятор температуры): как он работает

Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.

Вариант установки термостата

Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.

Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел. В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором

По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия

В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.

Схематичная работа датчика

Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.

Вариант подключения оборудования

Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.

Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Каким может быть терморегулятор для твердотопливных котлов отопления?

Регулятор температуры механического принципа действия (полностью энергонезависимый).

Терморегулятор для котла отопления на твердом топливе может быть следующих типов:

• механическим или регулятор тяги;
• автоматическим – это автоматика, работу которой управляет микропроцессор.

Кроме этого термостаты бывают энергонезависимыми. Они не подключаются к электросети, а их работа основывается на расширении заправленного в устройство вещества. Энергозависимые термостаты питаются от электросети, но в то же время отличаются большим набором функций и возможностей, по сравнению с предыдущим вариантом. Независимо от выбранного типа, перечисленные комплектующие подойдут, если в доме установлен котел отопительный твердотопливный с водяным контуром.

Механические регуляторы тяги. Данные комплектующие для твердотопливных котлов отопления долговечны и безотказны в работе, отличаются простым устройством, а потому их сервисное обслуживание обойдется недорого. То же касается стартовой цены. Регуляторы тяги отличаются низкой стоимостью, чем и привлекают аудиторию покупателей со средним уровнем достатка.

В зависимости от конструкции нагревательного элемента, механический термостат может монтироваться на фронтальной и боковой панели, или сверху. Основным рабочим инструментом здесь выступает погружная гильза, заполненная веществом, которое с повышением температуры расширяется, а с понижением – уменьшается в объеме. Погружная гильза в обязательном порядке должна контактировать с теплоносителем, а потому ее посадочное место располагается в водяной рубашке котла.

Итак, температура теплоносителя в системе возрастает. Вместе с ней увеличивается объем рабочего вещества в погружной гильзе. При определенном значении температуры жидкости терморегулятор для котла отопления на твердом топливе срабатывает. Рабочее вещество действует на шток, он, в свою очередь, включает управляющий механизм и рычаг. Последний, в зависимости от положения терморегулятора, опускается или поднимается, увлекая за собой цепочку.

Она одним концом закреплена на рычаг, вторым – за заслонку котла. Заслонка закрывается. Количество воздуха, подаваемое в топку, сокращается. Как результат – снижается интенсивность горения топлива. Оно просто тлеет. В момент, когда температура теплоносителя в системе отопления падает до критически низкого уровня, механизм терморегулятора срабатывает в обратном направлении, то есть заслонка котла открывается.

Автоматический термостат регулирует подачу воздуха.

Автоматический термостат или микропроцессорный контроллер. Это многофункциональный термостат для твердотопливного котла отопления. Он может управлять следующими устройствами и процессами:

• контролировать температуру теплоносителя;
• регулировать работу вентилятора;
• управлять циркуляционным насосом;
• обеспечивать бесперебойную подачу топлива.

Приобретая автоматический термостат, владелец дома бережет свой котел отопительный твердотопливный с водяным контуром от перегрева и частых поломок.

Контроллер регулирует температуру теплоносителя за счет количества подаваемого в топку воздуха, для чего он и подключается к вентилятору внизу котла. При повышении температуры циркулирующей по контуру жидкости микропроцессор подает команду на исполнительное устройство. Как результат – вентилятор либо замедляется, либо полностью останавливается. Количество воздуха, подаваемого к топливу, уменьшается. Интенсивность горения снижается, теплоноситель остывает.

Контроллер – чувствительный прибор, погрешность его работы составляет до 2°C, что немаловажно для современных обогревательных систем. Сегодня, как известно, эффективность системы отопления повышают за счет уменьшения диаметра труб контура

Ведь чем быстрее теплоноситель, обойдя весь контур отопления, вернется обратно в котел, тем лучше и быстрее прогреются все помещения в постройке. Однако если трубы для котлов отопления на твердом топливе выбраны слишком маленького диаметра, то здесь возникает вероятность гидроудара в результате перегрева теплоносителя. Контроллер предотвратит это и снизит интенсивность огня в топке в нужный момент.

Основные типы и особенности терморегуляторов

По технологии передачи сигнала с датчика комнатной температуры на управляющий блок рассматриваемые терморегуляторы бывают проводными и беспроводными. В первом случае термостат с газовым котлом соединяется прокладываемыми по всему коттеджу проводами. Второй вариант – это отдельный модуль рядом с водонагревателем и термодатчики в комнатах дома, передающие информацию на прибор управления по радиоканалу.

Модель с RS-связью TECH ST-280, цена около 12000 рублей

По функционалу термостат может быть:

1. Простой (механический) – рассчитан лишь на поддержку заданной комнатной температуры.
2. Программируемый – позволяет настраивать режимы для разного времени суток и каждого дня в неделе.
3. С дополнительным сенсором влажности.

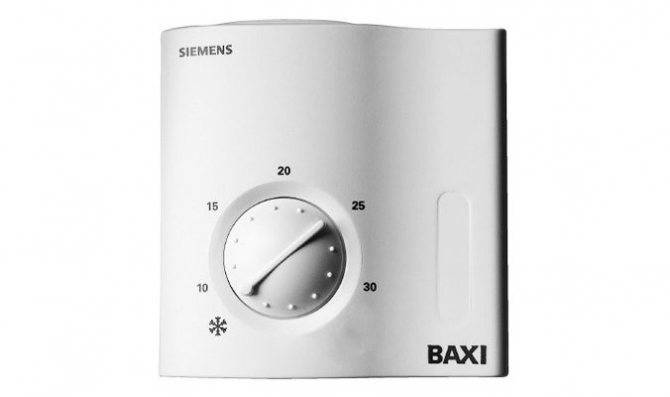

Механический вариант Baxi RAA20 от SIEMENS, цена около 2600 рублей

Выбор конкретной модели зависит от конфигурации отопительной системы и пожеланий хозяина дома по уровню контроля микроклимата в жилище. Но чем больше в приборе функций и возможностей, тем он дороже. Часто выгодней всего бывает выбрать самый простой, надежный и недорогой вариант.

Программируемый вариант Jung TRUDME231AT, цена около 30000 рублей

Термостат для котла отопления своими руками

Данный терморегулятор располагается далеко от котла и позволяет обычно включить или выключить во всем доме отопление. Старые версии проводами соединены с котлом, более новые, как правило, посылают в командный пункт устройства сигналы. Именно средствами нового типа оснащены достаточно дорогие, но эффективные устройства: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее популярны комнатные терморегуляторы для двухконтурного котла торговых марок Protherm и Gsm. У них вшитый дилатометрический терморегулятор для котла, который, в зависимости от модели, может действовать дистанционно. Зачастую эта технология применяется для твердотопливных агрегатов или электрического котла.

Советы:

1. Рекомендуют устанавливать термостат на 20 градусов по Цельсию.
2. Устанавливаемая температура в ночное время должна быть в границах 16-19 градусов по Цельсию.
3. В детской комнате желательно, чтобы было около 18 градусов по Цельсию.
4. Для людей с ограниченными возможностями и пожилых людей температура в помещении не должна опускаться ниже 16 градусов по Цельсию.
5. Зачастую всего на одном микроконтроллере климата системы отопления базируется температура всего дома или же отдельных помещений. Лучшим вариантом его расположения будут гостиная или ванная комната, которые обычно являются самыми посещаемыми местами в доме.

Схема со стабилитроном:

Её мы представляем в двух частях. В левой части схемы показываем часть, предшествующую управляющему контакту реле (К1). Термический резистор (R4) является измерительным элементом. Если в окружающей среде повысится температура, произойдёт его уменьшение сопротивления.

Температуру можно регулировать вручную, для этого в схеме делаем установку переменного резистора R1. Схема питается напряжением в 12 В. В замкнутой цепи, при включенном реле, управляющие контакты стабилитрона будут иметь напряжение 2.5 В. В качестве блока питания можно использовать любой недорогой прибор.

Реле лучше взять герконовое, например, РЭС47 или РЭС55А. Термическим резистором могут быть модели ММТ, КМТ или аналогичные им. Принцип работы схемы в следующем: температура настроена на определённый предел и при её возрастании выше порога, на элементе R4, произойдёт падение сопротивления и напряжения (меньше 2,5 В) и цепь разорвётся.

Как собрать термореле самостоятельно?

Приборы для регулирования отопления, имеющиеся в продаже, достаточно надежны и нареканий не вызывают. Но при этом они стоят денег, а это не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Ведь понимая, как должно функционировать такое термореле, можно собрать и подключить его к теплогенератору своими руками.

Конечно, сделать сложный программируемый прибор под силу далеко не каждому. Кроме того, для сборки подобной модели необходимо закупить комплектующие, тот же микроконтроллер, цифровой дисплей и прочие детали. Если вы в этом деле человек новый и разбираетесь в вопросе поверхностно, то стоит начать с какой-нибудь простой схемы, собрать и запустить ее в работу. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Для начала надо иметь представление, из каких элементов должно состоять термореле с регулировкой температуры. Ответ на вопрос дает принципиальная схема, представленная выше и отражающая алгоритм действия прибора. Согласно схеме, любой терморегулятор должен иметь элемент, измеряющий температуру и отправляющий электрический импульс в блок обработки. Задача последнего – усилить либо преобразовать этот сигнал таким образом, чтобы он послужил командой исполнительному элементу – реле. Дальше мы представим 2 простые схемы и поясним их работу в соответствии с этим алгоритмом, не прибегая к специфическим терминам.

Монтаж

Выносной терморегулятор монтируют в любой из жилых комнат, как правило, в самой холодной (обычно одна из угловых) или наиболее посещаемой, например, в гостиной. Будучи установленным в кухне, прихожей или котельной, прибор не сможет обеспечить корректную работу системы отопления.

Чтобы показания прибора были максимально объективными, следует минимизировать влияние тепловых помех.

К таковым относятся:

• солнечные лучи;
• сквозняки;
• тепловое воздействие от бытовых электроприборов или радиаторов отопления.

Не забывайте, что холодный воздух оседает вниз, тогда как теплый поднимается под потолок.

Поэтому и термостат следует размещать по возможности ниже. Также нужно избегать его установки в замкнутых пространствах, например, за шторой, или в узком просвете между предметами мебели.

Чтобы точно знать, где на котле расположены контакты для подключения термостата и другого оборудования, следует внимательно изучить его технический паспорт и руководство пользователя. Там же приводятся схемы подключения и рекомендации, актуальные именно для данной модели котла.

По завершении монтажа и подключения термостат необходимо настроить. Порядок действий излагается в инструкции к прибору. На данном этапе в память термостата вводятся такие данные:

1. Желаемая температура.
2. Допустимый перепад температур. Если, допустим, при установленной температуре в 23 градуса установить перепад в 2 градуса, то термостат будет включать котел при 22 градусах и отключать при 24-х.
3. Задержка срабатывания.

С последней настройкой прибор не будет реагировать каждый раз, когда он, к примеру, ненадолго окажется на сквозняке или мимо пронесут что-нибудь горячее.

Самое оптимальное решение

Для правильного выбора терморегулятора для котла необходимо ознакомиться с преимуществами и недостатками обоих типов приборов.
Преимущества механических термостатов для котла отопления:

• доступная цена и распространённость;
• благодаря конструкции высокая надёжность – небольшое количество элементов;
• удобное управление котлом при помощи одной ручки терморегулятора, что удобно для неискушённых или пожилых пользователей.

Недостатки механических термостатов:

• недостаточная точность настраиваемой температуры;
• обязательное подключение с помощью проводов, которые придётся прокладывать из топочной в жилое помещение;
• малая функциональность.

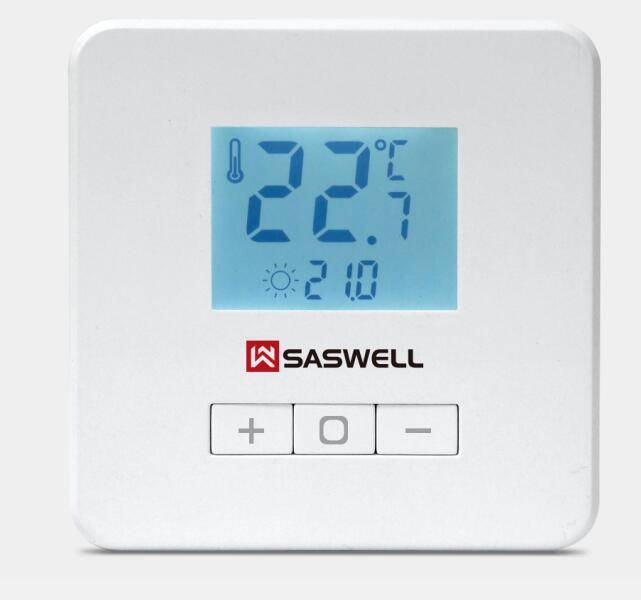

Преимущества электронных термостатов:

• удобная эксплуатация;
• высокая автономность за счёт долговременной настройки (на день, на неделю).

Недостатки электронных термостатов:

• высокая цена по сравнению с механическими;
• сложный интерфейс;
• периодическая замена батареек;
• возможное нарушение радиосвязи при установке за несколькими стенами

Отдельно стоит рассмотреть особенности беспроводных терморегуляторов.

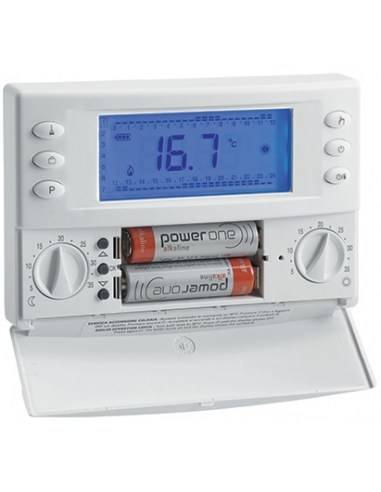

Выберем для обзора функциональности термостат для котла Baxi Magic Plus:

• температура регулируется в диапазоне 5-35°С;
• встроенная функция защиты системы отопления от замораживания, запускающая отопительное оборудование при падении температуры в помещении до 3°С;
• подсвечивающийся жидкокристаллический дисплей и кнопочное управление;
• два режима работы: комфортный и экономичный;
• возможность часовой, суточной и недельной настроек.

Приборы подобные «Бакси» обычно называют хронотермостатами. Учитывая сложность конструкции на такие модели не просто найти запасные части, а ремонтируются они плохо. Оценив достоинства и недостатки электронных и механических моделей можно сделать свой выбор.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом

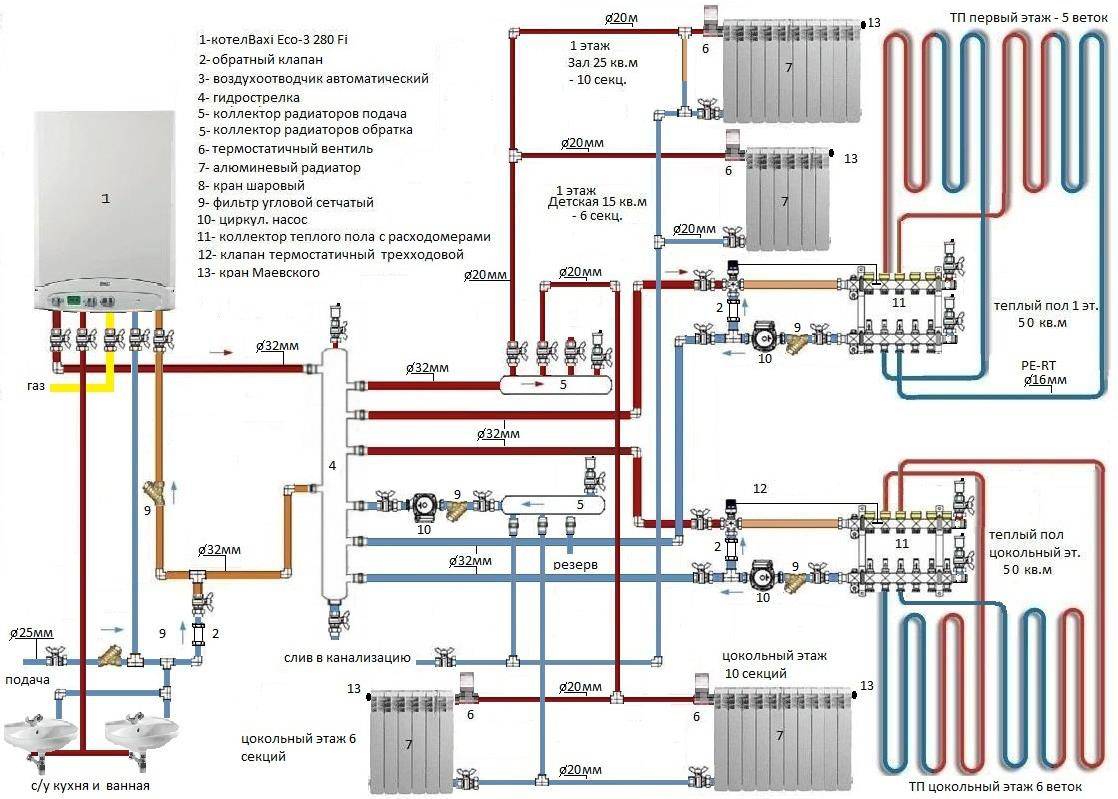

Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

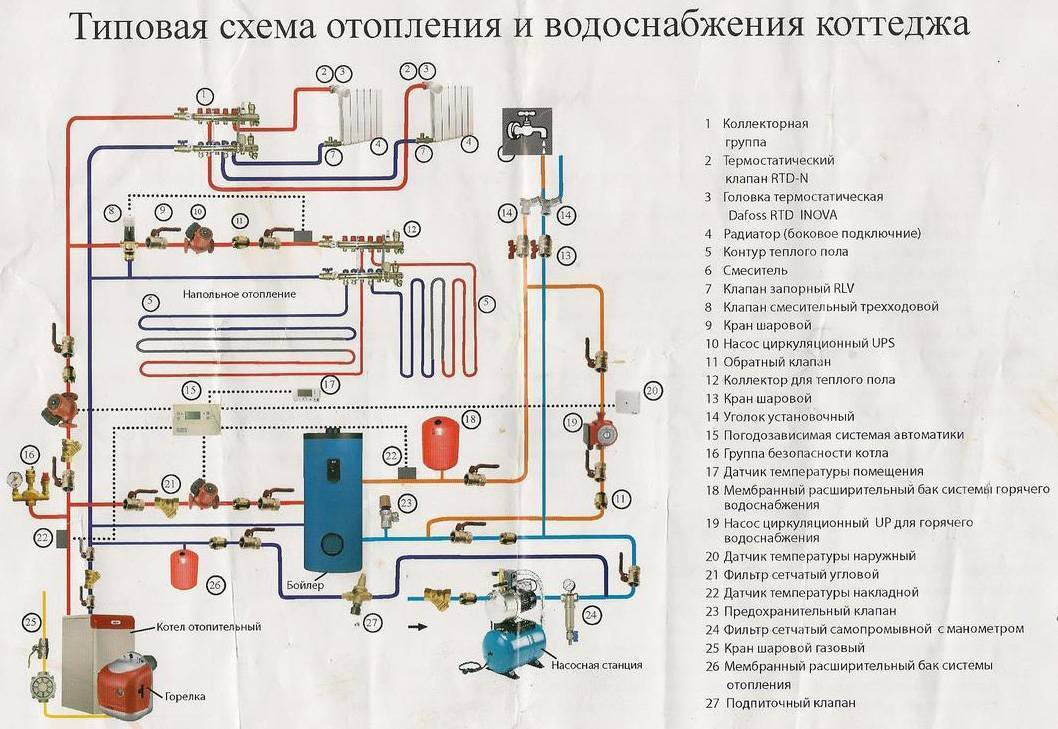

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

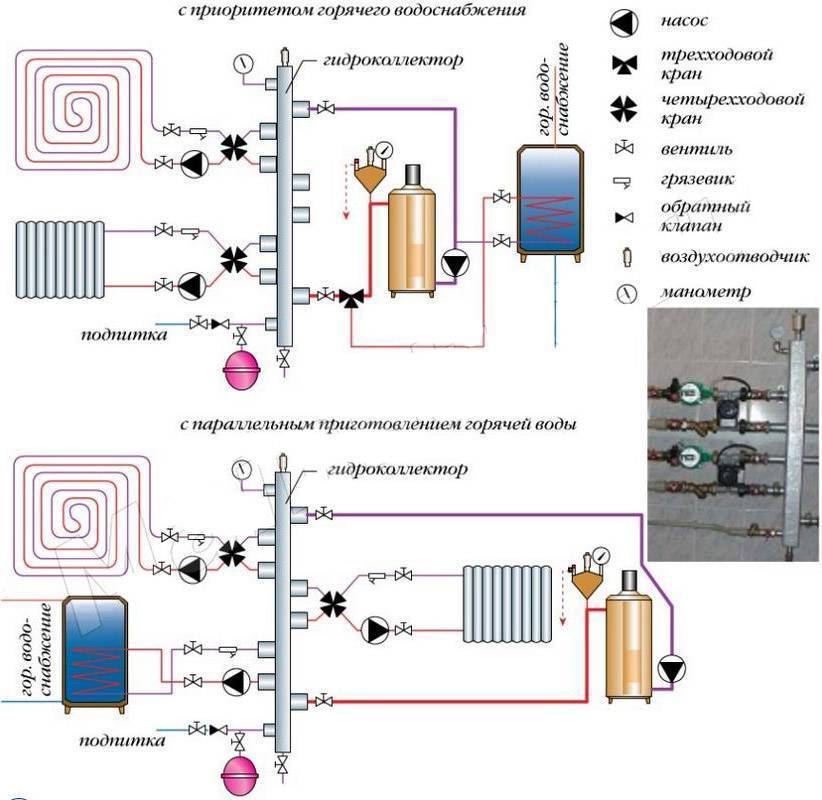

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Схема с логической микросхемой

Эта схема отличается от предыдущей тем, что вместо стабилитрона в ней задействована логическая микросхема К561ЛА7. Датчиком температуры по-прежнему служит терморезистор (обозначение – VDR1), только теперь решение о замыкании цепи принимает логический блок микросхемы. Кстати, марка К561ЛА7 производится еще с советских времен и стоит сущие копейки.

Для промежуточного усиления импульсов задействован транзистор КТ315, с той же целью в конечном каскаде установлен второй транзистор – КТ815. Данная схема соответствует левой части предыдущей, силовой блок здесь не показан. Как нетрудно догадаться, он может быть аналогичным – с симистором КУ208Г. Работа такого самодельного термореле проверена на котлах ARISTON, BAXI, Дон.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение

Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;
• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.
