Многоуровневые гипсокартонные потолки: инструкция по изготовлению для непрофессионалов

Этапы работ и их описание

Рассмотрим по шагам, как осуществляется монтаж многоуровневого потолка из гипсокартона своими руками. Сначала кратко познакомимся с технологией, которая включает в себя такие блоки:

1. Эскиз.
2. Расчет материалов.
3. Разметка.
4. Сооружение каркаса.
5. Обшивка.
6. Финишные работы.

Как вы поняли, пункты 4 и 5, а, возможно, и 3 могут повторяться такое количество раз, какое вы пожелаете, главное, чтобы хватило высоты помещения, и основа выдержала такой вес конструкции.

Так выглядит двухуровневая конструкция в разрезе

Эскиз

Вы не первые, кто делает многоуровневые потолки из гипсокартона своими руками, поэтому можно обратиться за подсказкой в Сеть, просмотреть уже реализованные кем-то проекты, распечатать понравившийся, а замеры указать свои – отсюда и «плясать».

Фрагменты основного и направляющего профиля

Закупка

Итак, что понадобится из материалов?

• гипсокартон (разновидность выберите сами, сейчас есть влагоустойчивый, звукоизоляционный, а также гибкий материал);
• профиль (двух типов – основной и направляющий);
• удлинители для профиля (при необходимости);
• подвесы;
• крабы;
• крепежные элементы (анкера, саморезы и т.д.);
• шпаклевка.

Так выглядит водяной уровень

А что из инструментов должно быть в «арсенале»?

• молоток;
• шуруповерт;
• нож либо пила;
• перфоратор;
• ножницы по металлу;
• игольчатый валик (при необходимости);
• водяной уровень;
• малярная лента;
• шпатель;
• рулетка,
• карандаш.

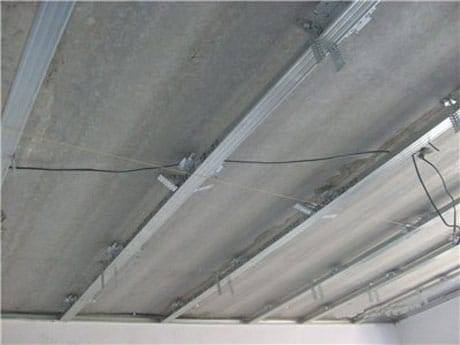

Так выглядит цельный каркас, прикрепляемый к основе

Разметка и монтаж каркаса

Начинайте «плясать» от самого нижнего угла, отмерив предусмотренное эскизом расстояние от основы. Поставьте точку. От нее, задействовав водяной уровень, рассчитайте точки и по оставшимся углам. Затем соедините знаки при помощи малярной ленты. Делать такие работы легче вдвоем.

Теперь можно переходить к разметке основы. Шаг под подвесы – 50 см. Расстояние между линиями – 40 см. Места для установки фигурных элементов конструкции должны быть «гуще» усеяны профилем.

Это – подвесы, на которые монтируется основной профиль

Разметка второго «этажа» и последующих, в зависимости от эскиза, может наноситься как на основу, так и на предыдущий уровень.

Дуги отмечайте с помощью отрезка профиля с просверленной дыркой и карандаша, водя ими по поверхности по аналогии с механизмом циркуля.

По нанесенным линиям крепится профиль: на стены – направляющий, на базовую поверхность и «этажи» – основной.

Каркас для первого уровня почти готов

Обшивка

На этом этапе, как вы помните, вам понадобится еще одна пара рук. В противном случае вам придется покупать специальный механизм для подъема материала.

Часть листов придется разрезать на элементы согласно эскизу. Если какой-то фрагмент нужно согнуть, то пользуйтесь гибким гипсокартоном либо увлажните обычный (но не переборщите) и затем аккуратно согните элемент. Для увлажнения внутреннюю часть листа обработайте игольчатым валиком, а потом увлажните.

Не забудьте сразу же в материале проделать отверстия под светильники, если таковые вы планируете устанавливать.

Для монтажа листов понадобится еще одна пара рук, иначе вы их просто не поднимите либо повредите при подъеме

Крепятся листы к основному профилю 25-миллиметровыми саморезами из расчета на каждый стандартный лист 50 крепежей. Головка самореза должна слегка быть погружена в материал, но следите, чтобы сам картон (верхняя оболочка) при этом не повредился.

Если все же не сможете согнуть материал в дугу, то эту часть каркаса обшейте несколькими частями.

Потренировались? А такое осилите?

Финишные работы

Далее следует шпаклевка – и стыков между элементами, и мест с «утопленными» саморезами. Далее все по обычному сценарию – грунтовка, покраска или оклейка обоями – на ваше усмотрение и вкус.

Делаем проводку для освещения

Прежде, чем установить многоуровневые гипсокартонные потолки, надо сделать разводку на освещение.

Внимание: перед тем, как вести проводку, следует рассчитать сечение кабеля. Для этого следует прибавить мощность всех осветительных приборов и определить нагрузку на линию

Не берите провод по сечению впритык. Сделайте допуск в сторону увеличения. У проводки должен быть дополнительный запас.

Если вы планируете установить элементы на 12 Вт, тогда вам понадобиться предусмотреть в линии установку понижающего трансформатора.

Выберите место, чтобы вы имели туда свободный доступ. Перед началом монтажа освещения следует отключить освещение на этой ветке. Не испытывайте судьбу!

Вставляем провод в гофру, и крепим к поверхности перекрытия на клипсы.

Для соединения провода применяем клеммники — они обеспечат надежность.На местах расположения светильников сделайте выпуск провода. Сделайте это с запасом;Подсоединяем светильники и включаем подачу электропитания. Смотрим на распределение света в помещении.

Сделайте это обязательно. При ошибках у вас есть возможность свободно устранить недостатки. После крепления, это будет сделать гораздо сложнее.

Внимание: Выполняя разводку, избегайте скруток. Применяйте клеммники

После установки потолка будет сложно добраться до проводки при неисправностях. Применяйте качественный материал и делайте все на совесть

Применяйте клеммники. После установки потолка будет сложно добраться до проводки при неисправностях. Применяйте качественный материал и делайте все на совесть.

Первый уровень – оштукатуренный потолок

При этом варианте возможно смонтировать короба по стенам, периметру всего помещения, а центр потолка оставить без изменения, только тщательно отштукатурив и прошпаклевав, потому что, при включенных осветительных приборах на потолке будут явственно вырисовываться любые неровности.

Каркас двухуровневого потолка

Как вариант, сделать зонирование помещения, разместив на потолке «острова» из гипсокартона, во втором уровне монтируются встроенные осветительные приборы, устанавливается по периметру световой шнур или светодиодная лента.

Первый вариант

На стену с помощью дюбель-гвоздей закрепляется профиль ПН28*27, с его помощью получается второй горизонтальный уровень потолка, в то же время, с помощью металлических анкер-клинов, к потолку крепится такой же профиль и он задает форму в плане и она не обязательно должна быть прямоугольной.

Вариант 1 выполнения двухуровневого потолка без подсветки. Первым уровнем идет оштукатуренная поверхность потолка

Отрезок профиля ПП60*27 обеспечивает горизонтальный размер короба, установленный в направляющий профиль и закрепленный саморезом.

На торцах горизонтального ПП 60*27 находится направляющий профиль и к нему сверху присверливаются отрезки такого же ПН28*27, которые станут основой для монтажа вертикальных кусочков профиля.

Таким образом, получается каркас будущего короба. Страхуют горизонтальный профиль прямые подвесы.

Второй вариант. С карнизом для подсветки

Наиболее оптимальный вариант – LED-лента с самоклеющимся слоем. Конструкция, от вышеуказанной, практически не отличается. При изготовлении карниза горизонтальный профиль делают длинней на 5-10см и для крепления горизонтального к вертикальному делают надрезы глубиной до 2,5см.

Вариант 2 — чтобы установить подсветку сделан специальный карниз, который выступает за вертикальную поверхность 2-го уровня потолка

Широкая часть профиля ПП60*27 загибается внутрь, фигурные концы отрезаются или, предварительно после надреза, прижимаются плоскогубцами, теперь через получившиеся пазы, можно соединить между собой два профиля. В торец профиля ПП60*27 устанавливается ПН28*27, в дальнейшем, на следующем этапе, к этому профилю прикручивается полоса гипсокартона, шириной 3-5 см.

Подготовительные процедуры

Как и любая другая строительная операция, монтаж потолков, первым делом, подразумевает проведение подготовительных операций. Их можно разделить на несколько этапов.

Очистка поверхности

Перед тем, как делать из гипсокартона двухуровневые потолки, необходимо тщательно подготовить поверхность.

Если предыдущим покрытием были потолочные панели, их нужно будет снять, а поверхность отчистить от остатков материала. Для того чтобы плитки лучше снимались, можно слегка намочить их водой.

Попробуйте поэкспериментировать с освещением

• Если на потолке была побелка, её необходимо тщательно зачистить, то есть убрать всевозможные неровности.
• Далее следует оценить состояние поверхности, если оно находится в неудовлетворительном состоянии, придется нанести дополнительный выравнивающий слой. Впрочем, в большинстве случаев он не требуется.
• Потолки, отделанные краской, также следует отчистить. Это связано с тем, что лакокрасочные материалы со временем могут начать осыпаться, что поставит под угрозу прочность всей конструкции.
• Старые слои можно удалить с помощью шпателя или щетки для металла.

Разметка пространства

Стоит понимать, что перед тем, как сделать второй уровень потолка из гипсокартона, необходимо выполнить разметку поверхности. Специалисты рекомендуют приобрести светильники до начала монтажных работ. Это позволяет сразу же планировать места для их размещения с большей точностью.

Данные конструкции позволяют воплотить в жизнь самые смелые фантазии

Итак, для осуществления разметки рекомендуется придерживаться следующей последовательности:

1. Вымеряется высота всех углов в помещении.
2. Определяется угол с наименьшей высотой. На нем ставится отметка, которая будет своего рода ориентиром для дальнейшей установки гипсокартонных листов.
3. Далее производится разметка оставшихся углов. Лучше всего производить данную операцию при помощи лазерного уровня, так как он дает максимальную точность. Если какие-либо моменты для вас остались неясны, советуем посмотреть обучающее видео в конце данной статьи, которое способно раскрыть все тонкости этой процедуры.
4. Затем производится разметка для фиксации подвесов и профилей. Для профилей проводят параллельные линии, а для подвесов — точки. Стоит заметить, что профили должны быть расположены на швах материала.

Подготовка инструментов

Перед тем как сделать двухуровневые потолки из гипсокартона, необходимо подготовить следующий набор инструментов:

• Ножницы по металлу или болгарка.
• Мелкий перфоратор или дрель.
• Электрический лобзик или малярный ножик. Данные инструменты потребуются для резки.
• Рубанок для обработки кромок. Он будет нужен для зачистки фаски.
• Игольчатый валик, если имеют место гнутые или волнообразные поверхности.
• Перчатки и защитные очки.

Создание каркаса

Шаг 1. На проведенной по периметру линии с шагом не более 40 см высверливаются отверстия. К стене подводится UD-профиль и прикрепляется к ней с помощью дюбелей-гвоздей.

Шаг 2. Затем устанавливаются подвесы. Они закрепляют только основные продольные потолочные профили, а для поперечных элементов не нужны. Крепеж каждого подвеса к потолку осуществляется с помощью двух дюбель-гвоздей (если же при прибуривании подвеса обнаруживается пустота в плите, то для надежной фиксации используется анкер клин, который забивается при помощи молотка).

Анкер-клин 6х40 потолочный

Последовательность установки анкера-клина

Монтаж UD-профилей и подвесов

Шаг 3. Перед установкой потолочных CD-профилей нужно определить ровную горизонтальную плоскость по всей площади работ. Это делается с помощью натянутых капроновых нитей. Чтобы нить натянулась надежно и не прогибалась, можно подцепить ее крепежами подвесов, которые для этого загибаются вверх и тем самым сохраняют ее (нити) натяжение.

Обрезаем подвесы до сборки

Шаг 4. Продольный CD-профиль сначала крепится между противоположными UD-конструкциями (вставляется в их пазы). Далее он последовательно закрепляется в подвесы. «Усы» подвесов опускаются, обхватывают профиль и прикручиваются небольшими саморезами.

Шаг 5. Поперечные профили располагаются на расстоянии 50-60 см друг от друга. Они крепятся концами к UD-конструкции, а по своей длине закрепляются с продольными профилями с помощью одноуровневых соединителей. Соединители вставляются в каждый стык продольных и поперечных профилей, обхватывают места стыков и прикручиваются со всех сторон с помощью саморезов.

Установка поперечных профилей может и не потребоваться в тех случаях, когда потолок обустраивается в очень маленькой комнате — например, в совмещенном санузле или небольшом коридоре.

Монтаж CD-профилей

Шаг 6. Получившийся каркас нужно потянуть вниз с каждой стороны. Это вытянет все подвесы в их полную длину и позволит найти неровности в плоскости каркаса.

Разметка потолка под каркас гипсокартона

Для этого нужно предпринять такие шаги:

Замер высоты углов- замерять высоту углов в комнате;

– определить угол с наименьшей высотой.

Он будет служить отправной точкой для нанесения разметки. Ведь нам нужно, чтобы конструкция была ровной относительно горизонтали;

Разметка потолка- произвести разметку.

На стенах для профилей обозначаем ровную линию. На потолке для прямого подвеса ставим точки. Лишняя разметка ни к чему, будет только запутывать. Для этих целей удобно использовать лазерный уровень или водяной.

Самодельный водяной уровеньСовет. Водяной уровень нужной длины можно сделать самостоятельно используя капроновый шланг (н-р, из медицинской капельницы) диаметров 10-15 мм. и заполнив его водой.

Может случиться так, что в вашей комнате не только углы разные, но также и длина противоположных сторон. В этом случае, старайтесь первым делом уровнять по горизонтали. А дальше нарисовать на потолке четкий рисунок и ровнять конструкцию по краям. Так вы сможете визуально отцентрировать потолок.

Обшивка первого яруса

Монтаж многоуровневого потолка из гипсокартона рекомендуется осуществлять вдвоем. Надо сказать, что не каждый опытный мастер пойдет на осуществление работ в одиночку. Хотя можно сделать многоуровневый потолок своими руками и не прибегая к посторонней помощи. Для удержания листов материала в этом случае используют специальную подставку в виде буквы “Т”. Следует сказать, что нет необходимости обрезать изогнутые линии перед установкой листов. Лучше сделать по-другому. Необходимо вымерить лист так, чтобы его можно было разместить в отведенном месте без проблем. При этом он должен немного выступать за границы волнообразной линии. Далее следует прихватить лист саморезами. Используя острый нож, следует устранить все лишнее. В этом случае по тыльной стороне проводится надрез. Профиль при этом используется в качестве линейки. Далее следует слегка надломить гипсокартон. Снизу образуется линия. По ней нужно провести ножом. По краю вкручиваются саморезы. Далее подравниваются концы. По завершении работ рекомендуется подрезать и обтрепавшийся материал. Впрочем, это не обязательно.

Особенности конструкций и достоинства

Выбрав двухуровневую конструкцию для обустройства потолка в своей комнате, будьте готовы понести дополнительные финансовые затраты.

Поэтому заранее определитесь, какой способ монтажа и дизайн потолков будут для вас предпочтительными:

Верхним уровнем может служить ранее обустроенная плоскость потолка. Гипсокартон будет крепиться только на отельных участках, что позволяет визуально зонировать комнату. Можно крепить короба и по периметру, но главным условием будет ровная и гладкая поверхность верхнего уровня.

Гипсокартон ставится на один ярус, а на второй – натяжная система. Это может быть реализовано в том случае, если финишная отделка поверхности чрезмерно затратная.

Выбор варианта монтажа остается за владельцем квартиры. Необходимо учитывать состояние ремонта, планировку помещения, собственные финансовые возможности.

Среди достоинств двухуровневых технологий выделяют:

• сокрытие дефектов черновой отделки;
• возможность прикрыть коммуникации;
• зонирование помещения;
• визуальное управление пространством в помещении;
• создание оригинального дизайна с использованием различных способов подсветки.

Это интересно: Оттенки синего в интерьере: освещаем суть

Разметка оставшихся трех углов

Для этого можно использовать водяной либо лазерный уровень. Но есть еще один способ. Не используя инструменты, можно произвести несложные математические расчеты. От высоты, на которой размещается каждый последующий угол, следует отнимать расстояние от первого до потолка. Разница прибавляется к расстоянию, на котором будет находиться покрытие. Сумма отнимается от уровня расположения основной поверхности.

В цифрах это выглядит так:

Например, расположение самого низкого угла – 2 метра, а следующий находится на высоте 2.1 м. Разница – 10 см. Если первый уровень предполагается разместить на расстоянии в десять сантиметров от основы, то в первом углу метка ставится на высоте 1.9 м. В следующем – точку следует расположить, отступив от основной плоскости на 20 см.

Установка каркаса

Поскольку каркас – это основа всей конструкции, к его монтажу надо относиться с максимальной ответственностью. Сегодня можно найти много видео, на которых показана установка многоуровневых потолков из гипсокартона, включая монтирование несущей конструкции: они могут помочь вам понять, что именно надо делать.

В целом, процесс выглядит таким образом:

• Производится монтаж направляющих профилей, которые устанавливаются при помощи дюбелей, пластмассовых или металлических;
• Монтируются подвесы;
• CD-профили сначала вставляются в направляющие, а потом прикручиваются к подвесам саморезами;
• Устанавливаются перемычки, которые можно сделать из направляющего профиля. Они тоже закрепляются саморезами, и таким образом получается сеть из профилей;
• На пересечении перпендикулярных профилейустанавливают и прикручивают соединители-«крабы», которые укрепляют конструкцию.

Таким образом конструируется каркас первого уровня двух- или трехуровневого потолка. На этой стадии уже надо позаботиться о проводке, которую безопаснее всего держать в гофре или кабель-канале. Из них провода надо подвести к тем местам, где будут расположены точечные светильники или люстра. После этого крепятся листы гипсокартона: они должны минимум на 20 см заходить в область над конструкцией второго уровня, и, конечно, быть везде, где этот уровень не предусмотрен. Швы рекомендуется зашпаклевать.

Монтаж каркаса второго уровня многоуровневого потолка можно сделать своими руками по той же схеме: разметка на стенах, крепление направляющих, подвесов и несущих профилей, зашивка листами гипсокартона. Из особенностей можно выделить конструирование кривых линий при помощи профилей. Для этого они надрезаются ножницами по металлу и сгибаются до нужной формы. Также, несущие профили в таких случаях сначала крепятся к подвесам, а потом уже вставляются в направляющие.

Опять же, надо помнить о проводке: отпущенные до нужного места провода для светильников должны иметь запас в 10-15 см.

Общая характеристика и подбор материала

Гипсокартон — спрессованное гипсовое полотно, оформленное в лист и обернутое облицовочным картоном. Он успешно применяется в строительстве и отделке уже более 100 лет, хотя на пик популярности вышел только сегодня. Причина столь запоздалого обращения к очень удобному и недорогому отделочному материалу лежит на поверхности: активное развитие всей отрасли — и как следствие этого отличное предложение на рынке, позволяющее подобрать гипсокартонные листы необходимых характеристик и цветовых решений.

• «дышащий» материал;
• экологически безопасен;
• не относится к горючим;
• поддерживает нормальный для человека уровень влажности в помещении.

слабая влагостойкость

. Причем в продаже присутствуют листы гкл с «прокаченным» показателем влагостойкости — они идут, как правило, в зеленом либо голубом цвете — но даже в таком случае гипсокартон не рекомендуется к использованию на открытом воздухе. К тому же, он боится минусовых температур и отличается хрупкостью.

Спектр использования гипсокартона широк, но потолки занимают в нем ключевое место.

Купить нужный материал для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, только на словах кажется элементарным делом. Сперва нужно выяснить, какой из существующих его видов лучше всего подходит конкретно для вашего ремонта. Определяется это функциональным назначением помещения:

1. какой в нем уровень влажности;
2. насколько велик уровень пожарной опасности;
3. периодичность возникновения температурных перепадов;
4. нижний и верхний температурный порог.

Как выбрать гипсокартонные листы правильно для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, вам подскажет наша таблица, в которой напротив каждого типа гипсокартона дана рекомендация по условиям использования.

Тип гипсокартона	Цвет	Назначение
Обычный ГКЛ	Серый	Для внутренней отделки в помещениях с нормальным и низким режимом влажности
Влагостойкий ГКЛВ	Зеленый	Для внутренней отделки в помещениях с сухим, нормальным, влажным и мокрым режимами влажности
С увеличенной сопротивляемостью воздействию открытого огня ГКЛО	Серый/Розовый	Для внутренней отделки в пожароопасных помещениях
Влагостойкий с увеличенной сопротивляемостью открытого пламени ГКЛВО	Зеленый	Для внутренней отделки в пожароопасных помещениях с повышенной влажностью

Также при подборе материала для монтажа двухуровневого потолка обращайте внимание на следующие моменты:

• габариты (чаще всего 250 см в длину и 120 см в ширину);
• тип боковой кромки (прямая, утоненная, полукруглая, закругленная);
• толщина листа (не более 9,5 мм).

Указанные размеры являются стандартными, но всегда можно заказать изготовление листов под заказ. В таком случае придется подождать, зато выполнять монтаж двухуровневого потолка будет куда удобнее и легче. Что же касается выбора типа боковой кромки

, то опять по чисто практическим соображениям выбор полукруглой или утоненной кромки выглядит оптимальным: меньше нужно тратить времени на пост-обработку.

Самые популярные производители:

1. Knauf (Германия);
2. Gyproc (Финляндия);
3. Lafarge (Франция);
4. Rigips (Австрия);
5. ОАО «Гипс» (Россия).

Что важно знать для устройства потолка из гипсокартона своими руками

Потолки из гипсокартона, которые стали пользоваться большой популярностью в зданиях любого типа, имеют ряд неоспоримых преимуществ, ведь гипсокартон – это легкий, удобный материал, который является экологически чистым и может противостоять влаге. Ещё одним важным для многих плюсом такой навесной конструкции является простота монтажа, которая во многом обусловлена параметрами гипсокартонных листов. Устройство потолка из гипсокартона сегодня под силу сделать своими руками практически каждому, кто может делать точные замеры и держать в руках некоторые инструменты, не требующие особой подготовки для использования.

Вариант дизайна потолка из гипсокартона с подсветкой

Тем, кто решил сам приступить к этому процессу, необходимо предварительно ознакомиться со всеми материалами, с которыми придется столкнуться в ходе монтажа, начиная от инструментов, при помощи которых делаются замеры, и заканчивая смесями для шпатлевки.

Если говорить об основных составляющих конструкции, задействованных во время устройства подвесного потолка из гипсокартона, вы точно не обойдётесь без следующих элементов:

• ГКЛ, или гипсокартонные листы. Их выбор следует осуществлять в соответствии с помещением, в котором производится ремонт, и функциональностью листа. Так, для кухонь и ванных комнат рекомендуется выбирать влагостойкий гипсокартон, а для обычных жилых комнат подойдёт и его стандартная разновидность без дополнительных присадок. Расчет листов можно сделать при помощи специальных калькуляторов или самостоятельно: для него нужны только точные замеры периметра и площади помещения.
• Профили для каркаса. Каркас – эта та основа, на которую крепятся листы гипсокартона. Именно от него зависит устойчивость и ровность всего потолка. Профили, которые используются для его сооружения при устройстве потолка из ГКЛ, делятся на стартовый, который располагается по периметру (иногда его так и называют – периметр), и несущие: на них монтируются гипсокартонные листы.
• Подвесы. Это металлические крепежные устройства, на которых крепятся профиля. При устройстве гипсокартонного потолка из нескольких ярусов могут использоваться как обычные подвесы, так и вариант на проволочном стержне с кронштейном, который позволяет регулировать расстояние до ГКЛ.
• Материалы для крепления. Обычно имеются в виду дюбеля и саморезы. Их количество можно рассчитать в строительном калькуляторе вместе с числом листов гипсокартона и профилей. В некоторых местах, например, по периметру, можно использовать более экономичные пластмассовые дюбеля, поскольку эти точки не подвергаются большой нагрузке. Для монтажа ГКЛ используются саморезы по гипсокартону.
• Отделочные материалы. К ним относят армирующую ленту, шпатлевку, которой заделывают стыки между листами, и грунтовку, которой покрывают смонтированные листы. Здесь же можно упомянуть и мелкозернистую наждачную бумагу, которая нужна для выравнивания поверхности потолка после шпатлевки.

Если у вас есть эти материалы, а также такие инструменты, как перфоратор, пила, шуруповерт, ножницы по металлу, уровень, рулетка и валик, можно сказать, что вы готовы к устройству потолка из гипсокартона своими руками.

Тем не менее, одних инструментов и материалов явно недостаточно, ведь разные виды каркасов требуют разных подходов к процессу монтажа, поэтому следует изучить еще и особенности установки листов на деревянный и металлический каркас одного и двух уровней.
