Самостоятельная установка кухонной встраиваемой вытяжки

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Как нужно устанавливать гофру?

Если вентиляционное отверстие располагается над плитой, соединить его с вытяжкой можно небольшим переходником. Но зачастую их разделяет гораздо большее расстояние. Тогда следует установить специальный воздуховод для вытяжки. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.

Выбирая гладкую трубу (круглую или квадратную), нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и ещё один для вентиляционного отверстия.

Все стыки и соединения надёжно промазываем герметиком. Выглядит достаточно эстетично, поэтому можно пустить под потолком без дополнительной декорации.

Если есть возможность спрятать воздуховод в стенном шкафу, то можно воспользоваться гофрой, она дешевле и легче при монтаже.

Переходники не потребуются, так как гофра хорошо огибает углы.

Перед установкой максимально растяните гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, ориентируйтесь на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии специальной решёткой.

ВАЖНО! Примерно два раза в год воздуховод нужно чистить, или просто заменить новым, так как накапливается гарь, которая может мешать движению воздуха и появится риск её воспламенения.

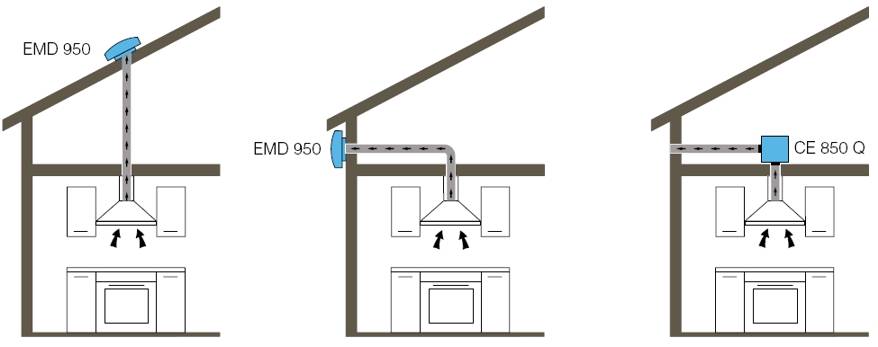

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что – неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

2 Вентиляция в квартире и на кухне

В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:

• в сделанном корпусе предусмотрено 2 отверстия;
• красным цветом обозначен клапан системы;
• в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.

В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.

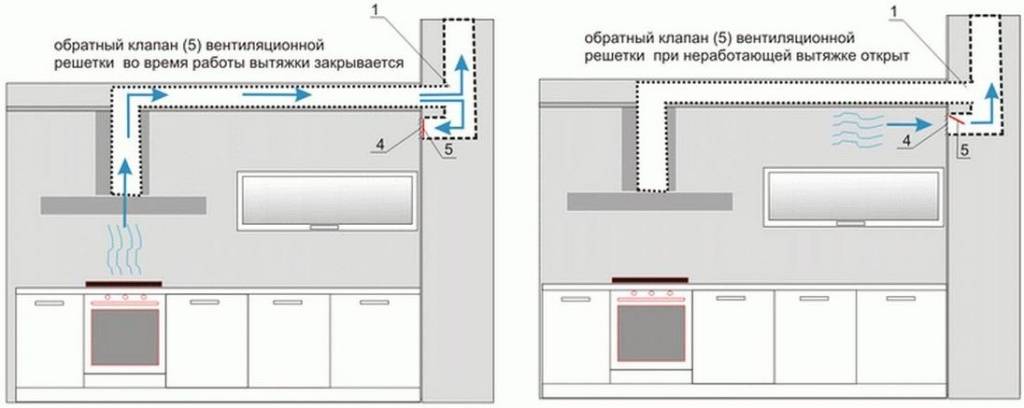

Работа вытяжной вентиляции с обратным клапаном на кухне

Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.

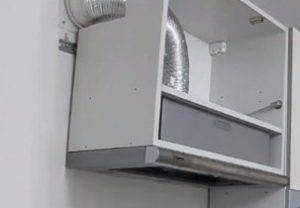

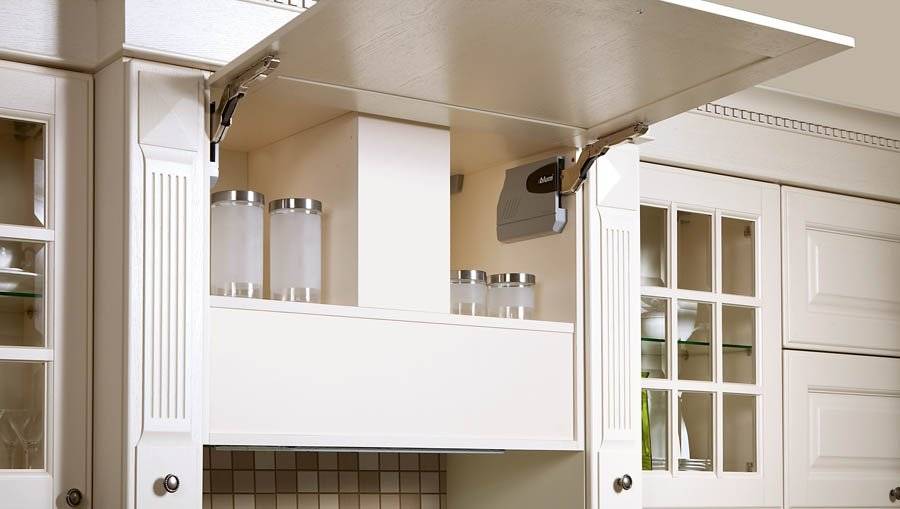

3 Как вставить вытяжку внутрь шкафа самостоятельно

Чтобы вмонтировать шкаф над вытяжкой, потребителями вызываются мастера. Смелые пользователи берутся выполнять монтаж своими руками. Инструкция по выполнению процесса в форме дает понятие о выполнении процесса пошагово.

Описать этот установочный момент следует так:

смонтировать кухонный шкаф по размеру – при его полном отсутствии;

в дне, средней, верхней полке сделать отверстие, подходящие по размеру параметрам воздуховодной трубы;

вставить гофрированную трубу внутрь, сделав нужные изгибы, обычную прямоугольную, соединив на сгибах специальными коленями;

• прикрепить к задней стенке шкафчика элемент трубы – там есть предназначенные для этого отверстия;
• соединить воздуховодный элемент с внешней шапкой конструкции, прикрепить болтами к дну шкафа;
• поставить угольный, жироулавливающий фильтр, установить решетку;
• дополнительно, дрелью сделать внутри задней стенки шкафа отверстие, чтобы было куда продеть шнур для розетки.

Конец воздуховодной трубы (при потребности обрезается) подсоединить к вентиляционному отверстию в стене.

После монтажа прослеживается состояние подвижной части – она должна скользить свободно. Установка встраиваемой вытяжки в шкаф выполняется по инструкции. Предназначенной для конкретной модели, с учетом типа вентиляции помещения, особенностей строения шкафа, его размера, расположения.

Внутрь вытяжки для кухни устанавливается . Дополнительно ставится приобретенный в магазине техники хомут, помогающий разобрать конструкцию в момент ее полной чистки. Качественная очистка вытяжки своими руками исполняется с применением специальных моющих средств. Фильтры меняются раз в 4-12 месяцев – срок зависит от типа, качества, производителя дополнения кухонной вытяжной системы.

Рекомендуем к просмотру 2 подробных видео о том как сделать шкаф над вытяжкой

5 Дополнительные возможности встраиваемых систем

Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.

Дополнительные параметры управления дорогих моделей:

• регуляция уровня яркости встроенной подсветки;
• задание голосовых команд системе;
• автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
• настройка времени включения, выключения вентилирующей системы, используя режим таймера;
• присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
• установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.

Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.

Типы вытяжек по способу монтажа

По способу монтажа и расположению вытяжки делятся на несколько типов:

Подвесная — крепится к шкафу над плитой. Обычно это циркуляционные вытяжки.

Встраиваемая — монтируется внутри шкафа над плитой. Если предназначена для неглубокого шкафа — имеет выдвигающуюся вперёд часть воздухозаборника.

Настенные — крепятся на стену над плитой. По дизайну могут быть каминными (купольными), наклонными, плоскими. Существуют модели, предназначенные для установки в углу помещения.

Островные — крепятся к потолку в любой части кухни.

Настольные — применяются совместно с встраиваемыми варочными поверхностями. Могут иметь привод, чтобы в нерабочем положении опускаться вровень с поверхностью столешницы. В 10-20 раз дороже обычных вытяжек. Во избежание снятия с гарантии, монтаж лучше доверить специалистам, хотя цена установки такой вытяжки тоже будет высокой.

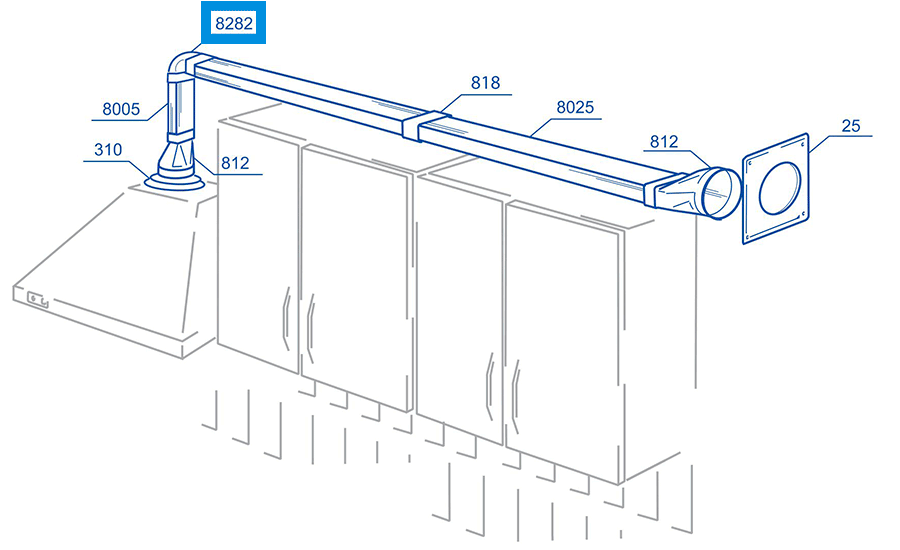

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

6 Набор инструментов для самостоятельного монтажа

Вытяжные шкафы конструируются собственноручно по представленному выше руководству. Выполнение операции требует присутствия набора этих инструментов:

Дрель.

Лобзик.

Шурупы крепежные.

Молоток.

Сверло длинное.

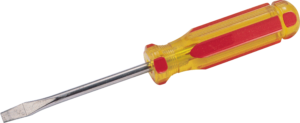

Отвертка.

Строительная рулетка.

Вытяжка этого типа должна быть закреплена шурупами. Шкаф под вытяжку должен совпадать с ее размерами. Это требуется для верного монтажа, правильной работы установки. Циркуляционные, встраиваемые вытяжные системы имеют одинаковую продуктивность работы. Ни обеспечивают оборот воздуха при готовке, убирая запахи. Пары выводятся моментально. Большие частицы жира, пыли остаются на фильтре.

Менять эту подкладку придется 1-3 раза в год. Расчёт размера места монтажа системы должен быть исполнен точно. Встроенная конструкция, не имеющая воздуховода не требует дополнительных мер монтажа. Система прикрепляется к шкафу, стоит дороже конструкции с воздуховодом. Конструкция, встроенная внутрь кухонной мебели незаметна, так как отлично вписывается в общий стиль кухни и при этом не теряет своей функциональности.

Систему после использования, если она не регулируется автоматически, не нужно выключать. Пусть она работает еще 10 минут, тогда все лишние запахи устраняется в полном объеме. Шкаф скрывает эстетически непривлекательные элементы конструкции, оставаясь при этом функциональной единицей кухонного пространства.

Купить вытяжку в магазинах бытовой техники с гарантией 3 лет современный потребитель имеет возможность 7 дней на неделе. Вытяжная, встроенная конструкция стоит в 2 раза дороже обычной всегда, продуктивность ее сравнивается с профессиональными моделями. Монтировать самостоятельно стоит по инструкции, если не удается, человеку лучше обратится за помощью к  мастеру.

Рекомендуем к просмотру подробные обзоры аппаратов

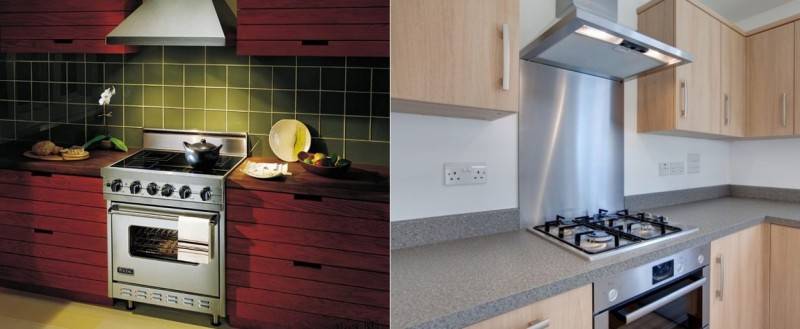

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.
По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.
Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха. Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Монтаж розетки

Прежде чем подсоединить вытяжку к вентиляции необходимо позаботится о наличии розетки. В идеале электромонтажными работами должен заниматься сертифицированный специалист. Однако, на практике, как известно, нередко приходится и это выполнять самостоятельно. При этом обязательным, кроме правил личной безопасности, является выполнение таких нормативов:

• Розетку монтируют в месте над навесными шкафами кухонного гарнитура –на расстоянии 5 см или возле вентиляционной шахты – на расстоянии 20 см.
• Устанавливать розетку на расстоянии меньше, чем 2 м от напольного покрытия нельзя.
• Обязательно устройство заземления с силой тока не меньше 15 А.
• Узел электророзетки, предназначенной для вытяжки, должен быть 15-амперным и больше.
• При подключении к линии дополнительной розетки, просчитывается суммарная мощность всех подключаемых приборов (не более 4кВт). Если показатели выше, то вытяжку лучше разместить на отдельной линии.

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

1. Корпус.
2. Вентиляционный механизм.
3. Редуктор.
4. Прямоугольный воздуховод.
5. Орган управления.
6. Фильтры.
7. Соединители.
8. Колено прямоугольное.
9. Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Вытяжной вентилятор с электромотором.	Главный элемент вытяжки обеспечивает движение потока воздуха через фильтрующие детали. Электромотор представляет собой асинхронный многоскоростной двигатель, в котором его частота вращения меняется за счет разного подключения статорных обмоток. Конструкция вентилятора может быть осевой или тангенциальной.
Переключатель скоростей.	Простым и удобным способом переключения являются кнопки и ползунковый переключатель. Они мгновенно изменяют параметры электрической сети, подавая напряжение на обмотки двигателя. Сенсоры с подсветкой и оригинальным дизайном используют в дорогих моделях.
Осветительные лампы.	Освещение поверхности плиты осуществляется с помощью ламп накаливания, галогенами или светодиодами. Светодиодные приборы экономичнее.
Фильтры.	Применяют жироулавливающие фильтры, предназначенные для защиты от грязи и очистки воздуха, и фильтры тонкой очистки, или угольные, используемые для обеззараживания.

Кухонная вытяжка своими руками подразделяется на 2 типа:

1. Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
2. Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

• ширина – 50-90 см;
• длина – 50, 70, 90, 120 см;
• глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

1 Основные достоинства конструкции

Квартирные кухни имеют малые размеры, пространства для свободного передвижения не хватает. Проблему решает монтаж системы внутрь одного из кухонных, навесных шкафов. Через него проходит воздуховод, перетекающий плавно в вентиляционное отверстие на стене, при этом хранить вещи внутри шкафчика с трубой реально.

Схема работы

Вытяжки в шкаф для домашнего быта обладают этими преимуществами:

• эстетическая привлекательность, дополнение дизайнерского исполнения кухонного пространства;
• экономия пространственного ресурса кухонной комнаты;
• все трубы конструкции скрываются полностью;
• крепление надежное, практичное, удобное;
• фильтры находятся снаружи, за жироулавливательной сеткой, что позволяет легкость их смены;
• гарантия качества работы системы;
• простота ухода за механизмом;
• полная безопасность представленного вида механизма;
• возможность установки над газовыми плитами, варочными поверхностями.

Подробнее о фильтрах для вытяжки

Устройства, работающие без отвода в вентиляционную шахту, называют угольными из-за наличия угольных фильтров, которые и осуществляют очистку воздуха от специфических кухонных запахов. Чаще всего это пластиковые кассеты, имеющие различную форму и заполненные активированным углем.

Иногда дополнительно используют куски синтетического материала, также пропитанные активированным углем.

Круглые угольные кассеты, заполненные гранулами или порошком, обычно продаются и применяются парами. Пластик, из которого они изготовлены, не меняет свойств при нагревании и безопасен для здоровья

Кроме угольного фильтра, имеется антижировой. У встраиваемых моделей он находится на нижней панели и представляет собой металлическую решетку или сетку.

Конечно, запахи сеткой не поймать, но с частичками растворенного жира, которые поднимаются вместе с паром, он справляется отлично. В связи с этим антижировой фильтр примерно раз в 30-40 дней рекомендуется мыть неабразивными средствами.

В отличие от угольного фильтра, который помещен в корпус вытяжки вместе с двигателем и вентиляторами, металлическая решетка находится на виду и является частью дизайна моделей

При покупке сменных изделий обратите внимание, что в продаже имеются оригинальные и неоригинальные (универсальные) фильтры. Вторая группа подходит ко многим моделям и по стоимости ниже, чем детали, выпущенные изготовителем. Угольных фильтров, как правило, хватает на 3-4 месяца активного использования, но точные данные указаны в инструкции

Угольных фильтров, как правило, хватает на 3-4 месяца активного использования, но точные данные указаны в инструкции.

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.

Пластиковый воздуховод для подключения к вытяжке

Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

3 Как вставить вытяжку внутрь шкафа самостоятельно

Чтобы вмонтировать шкаф над вытяжкой, потребителями вызываются мастера. Смелые пользователи берутся выполнять монтаж своими руками. Инструкция по выполнению процесса в форме дает понятие о выполнении процесса пошагово.

Описать этот установочный момент следует так:

смонтировать кухонный шкаф по размеру – при его полном отсутствии;

в дне, средней, верхней полке сделать отверстие, подходящие по размеру параметрам воздуховодной трубы;

вставить гофрированную трубу внутрь, сделав нужные изгибы, обычную прямоугольную, соединив на сгибах специальными коленями;

• прикрепить к задней стенке шкафчика элемент трубы – там есть предназначенные для этого отверстия;
• соединить воздуховодный элемент с внешней шапкой конструкции, прикрепить болтами к дну шкафа;
• поставить угольный, жироулавливающий фильтр, установить решетку;
• дополнительно, дрелью сделать внутри задней стенки шкафа отверстие, чтобы было куда продеть шнур для розетки.

Конец воздуховодной трубы (при потребности обрезается) подсоединить к вентиляционному отверстию в стене.

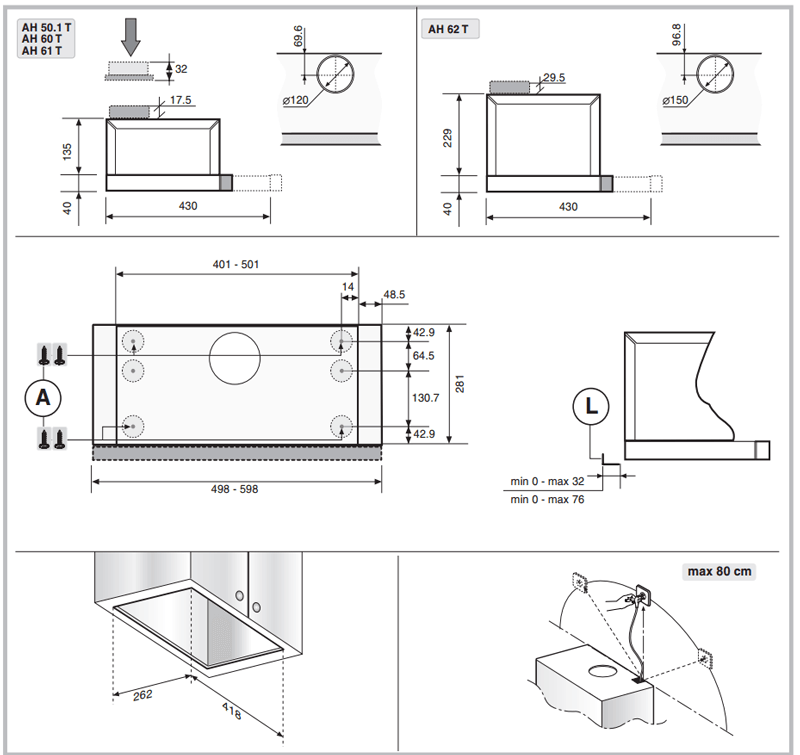

После монтажа прослеживается состояние подвижной части – она должна скользить свободно. Установка встраиваемой вытяжки в шкаф выполняется по инструкции. Предназначенной для конкретной модели, с учетом типа вентиляции помещения, особенностей строения шкафа, его размера, расположения.

Внутрь вытяжки для кухни устанавливается . Дополнительно ставится приобретенный в магазине техники хомут, помогающий разобрать конструкцию в момент ее полной чистки. Качественная очистка вытяжки своими руками исполняется с применением специальных моющих средств. Фильтры меняются раз в 4-12 месяцев – срок зависит от типа, качества, производителя дополнения кухонной вытяжной системы.

Рекомендуем к просмотру 2 подробных видео о том как сделать шкаф над вытяжкой

Как правильно установить встраиваемую вытяжку на кухне

В отличие от подвесных аналогов, встраиваемая вытяжка предназначена для монтажа в шкаф. Таким образом, на виду остается только панель управления. Шкаф обычно выбирается для размещения вытяжки. Его размеры должны точно соответствовать размерам прибора. Для достижения наилучшего эффекта его лучше сделать на заказ. Можно также установить мебель, которая уже используется, но это будет немного сложнее.

Как правильно встраивать вытяжку в уже установленный шкаф

1. Снимите основание и полки. Установите дополнительные крепежные элементы для увеличения прочности конструкции.
2. Отметьте на снятых деталях контуры будущих отверстий капота. Если размеры совпадают с размерами мебельного основания, требуются только отверстия для дымохода.
3. Аккуратно вырежьте отверстия в соответствии с контуром. Обработайте края.
4. Вставьте конструкцию в шкаф. Выровняйте нижний край с дном мебели и закрепите шкаф.
5. Установите полку на место.
6. Установите воздуховод, вставив его через подготовленное отверстие в полке. Если воздуховод расположен в стене за мебелью, снимите заднюю стенку. Тогда нет необходимости делать отверстие в полке.
7. Подключите прибор и убедитесь, что он работает.

Мы разобрались, как установить вытяжку на кухне своими руками. Она проста и вполне доступна даже для мастера без большого опыта. Некоторые трудности могут возникнуть при прокладке кабелей, особенно если это жесткая конструкция с адаптерами. Для начинающего ремонтника лучше всего выбрать гофрированный воздуховод, который максимально прост в установке. Наконец, вот видео о том, как самостоятельно установить систему воздуховодов.
