Вытяжка для мангала в беседке из металла своими руками

Советы по эксплуатации

Перед началом готовки лучше просто сжечь несколько дров или углей. Так вытяжка прогреется до нужно температуры, и внутри нее образуется достаточно давления, чтобы выводить впоследствии все продукты горения и жир.

Заглушку или жировую прослойку обязательно нужно мыть каждый раз после использования. В противном случае на сетку налипает жир, а на него – сажа. Из-за этого происходит засорение, которое негативно сказывается на тяге и давлении.

Швы и места крепления металлической конструкции лучше каждый год обрабатывать антикоррозийными составами. Тогда устройство долго прослужит.

Кирпичную вытяжку раз в 1-2 года следует снова покрывать 2 слоями огнестойкого лака.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры.
Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано.
Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Виды вытяжек

Дымосборники для мангала в беседке бывают металлическими и кирпичными. У каждого типа конструкции есть свои плюсы и минусы. Для изготовления металлических вытяжек лучше использовать нержавеющую сталь. За другими материалами требуется постоянный уход. В противном случае частички ржавчины будут падать в пищу, которая готовится на очаге. Металлические вытяжки имеют высокую аэродинамику. Благодаря куполовидной форме дым быстро выходи наружу даже при высокой влажности воздуха.

Беседки с дымоходами из кирпича используются реже. Они имеют большой вес и непросты в сборке. Чаще всего кирпичные вытяжки применяют для беседок из кирпича. Из-за большого веса конструкции нежелательно устанавливать в небольших постройках из дерева или металла.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

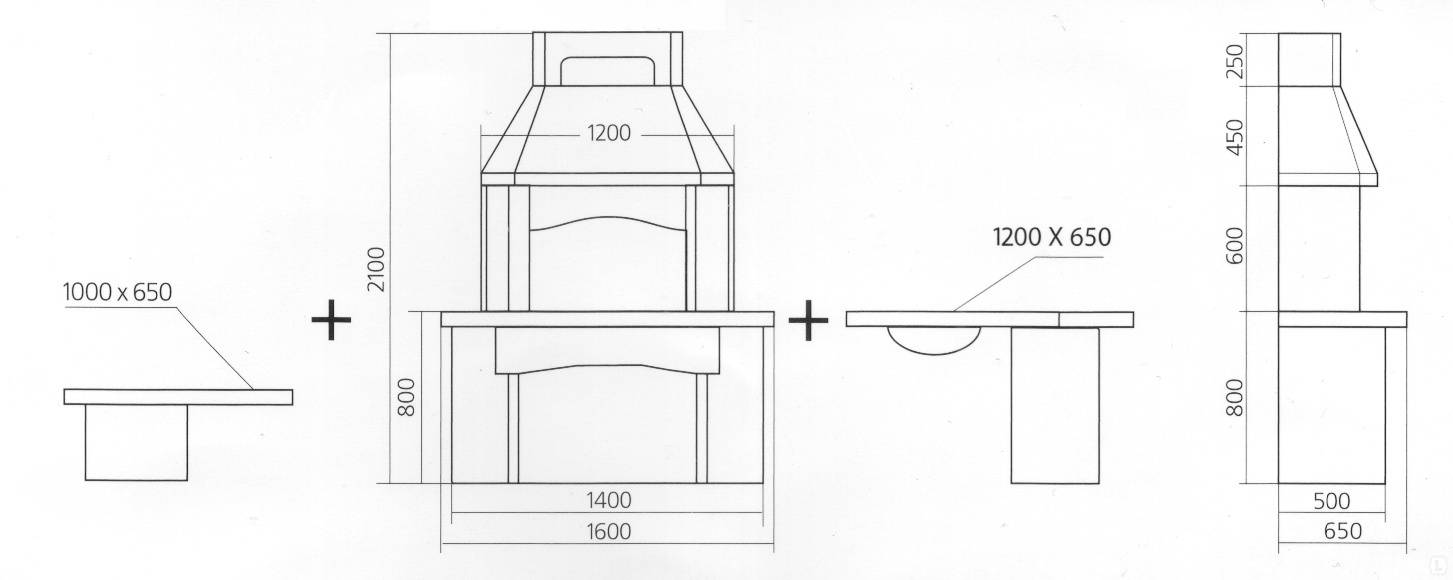

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи.

Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато.

Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы

• Лист железа 3 мм.
• Металлические уголки 20х20х3 мм.
• Заклепки, шурупы, термостойкая краска.
• Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
• Сварочный аппарат, электроды, маска.
• Дрель с насадками для бетона.
• Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см. Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки. Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

1. Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
2. Затем к ним привариваем уголки для задней поверхности базы мангала:
3. Собираем нижнюю часть купола вытяжного зонта для мангала:
4. Привариваем на нее уголки задней части купола мангала:
5. Собираем боковые части купола вытяжки для мангала:
6. Собираем трубу:
7. После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
8. Размечаем металл для обшивки вытяжного зонта:
9. Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
10. Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
11. Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
12. Размечаем и вырезаем металл для обшивки купола вытяжки:
13. Обшиваем трубу вытяжного зонта для мангала:
14. Окрашиваем вытяжку мангала термокраской.
15. Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
16. Устанавливаем купол, закрепляя его заклепками на кромку базы.
17. Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

• Труба может быть как готовая металлическая, так и кирпичная.
• Кроме того, вместо П-образной базы, можно сделать угловую:

  Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

• Кроме кирпича вытяжку часто оформляют диким камнем.
• Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.
• Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

Особенности расчета

Эту процедуру можно провести двумя способами. Для первого нужно вычислить:

1. Температуру газов при входе в трубу.
2. Среднюю скорость прохождения дыма через трубу.
3. Скорость сгорания дров.
4. Объем воздуха, который необходим для поддержания горения.

Эти величины нужно вставить в формулу и рассчитать, какой объем газов будет выходить через дымоход. Далее полученную цифру вставляют в еще одну формулу и рассчитывают  оптимальное сечение дымовой трубы. При этом считается, что высота дымохода будет равняться 5 м. Так как этот способ требует вычисления многих показателей и является достаточно сложным, его используют очень редко.

Есть более простой метод. Он придется по душе каждому, кто хочет сделать классический мангал с трубой. Этот способ еще называют шведским. Согласно ему нужно рассчитать только два показатели и использовать специальный график.

Показатели:

1. Площадь топки.
2. Площадь дымоходного канала.

Для использования графика нужно поделить площадь дымоходного канала на площадь топки. Это отношение отображается на оси абцис. Ось ординат обозначает высоту дымовой трубы.

График имеет три линии. Каждая из них обозначает дымоход с разным сечением: круглым, квадратным и прямоугольным. Цифру, которую рассчитали выше, ищут на оси абсцисс и дальше пальцем ведут вверх. Далее палец должен пересечь одну из трех линий. В точке пересечения смотрят на ось ординат и определяют высоту дымохода. Если получается очень большая высота, например, 3,5 м, то нужно сделать повторный расчет, взяв при этом большую площадь канала.

Согласно этому методу для металлического мангала с размерами 72х25 см подходит такой дымоход:

1. Высота дымовой трубы 2 м.
2. Диаметр трубы или канала с круглым сечением – 16-17 см.

С помощью этого способа также можно рассчитать параметры дымохода мангала, который планируется построить из кирпича. Метод сначала создавали для каминов. Они очень похожи на кирпичный барбекю или мангал.

Поскольку метод учитывает очень мало факторов, получаемый результат имеет погрешности.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Варианты размещения в интерьере или ландшафте дачи

При строительстве мангала с вытяжкой, необходимо тщательно продумать место его установки – ведь такую конструкцию нельзя будет убрать или передвинуть. Его следует расположить так, чтобы он не мешал дачникам как во время садовых работ, так и при отдыхе.

При этом важно учесть эстетические характеристики дымоотвода. Он должен красиво и уместно вписываться в интерьер беседки или ландшафт дачного участка

Встраиваемую вытяжку для мангала следует выбирать, ориентируясь на конструкцию конкретной беседки или веранды. Однако есть несколько основных правил его размещения.

Вытяжку для мангала в беседке или на веранде можно установить только после предварительной обработки постройки огнеупорными составами. В этом отношении идеальным местом размещения станет кирпичная или металлическая беседка, однако и деревянные конструкции могут быть защищены от возгорания специальной краской или лаком.

Железный дымоотвод обычно устанавливают в центре беседки или на открытом участке, чтобы стены и крыша постройки не нагревались. Кирпичный мангал помещают вплотную к стене, для удобства вывода трубы на крышу и в целях экономии пространства. В закрытых беседках, благодаря вытяжке, можно пользоваться мангалом и в холодное время года. Он также будет дополнительно обогревать помещение.

Вытяжку можно установить и в том случае, если мангал располагается во дворе отдельно от других построек. Дым не будет попадать в глаза, что зачастую случается, если установлен открытый мангал. Такая конструкция позволяет сделать полноценное рабочее место для приготовления еды и устроить трапезу на открытом воздухе.

Вытяжка является наиболее важным приспособлением для мангала. Благодаря ей, вся семья может поучаствовать в приготовлении любимых блюд на углях, не страдая от вездесущего дыма. Мангал с дымоходом – функциональное и стильное решение для дачного отдыха.

Беседки с мангалом с недавних пор стали очень популярны. Они отличаются практичностью и быстротой монтажа. Мангал в таких сооружениях обычно бывает выполнен из кирпича. В закрытых беседках он дополнительно служит источником тепла в прохладные дни.

Строения такого типа обязательно должны быть снабжены дымоходом, чтобы дым из мангала не задерживался в помещении.

Мангал, расположенный в центре беседки, оборудуют обычной вытяжкой из металла. А если он примыкает к стене, то трубу чаще делают кирпичной, с выходом на крышу.

Для строительства как самой беседки (или ее элементов, например, пола), так и мангала, применяют огнеупорные материалы. Деревянные части строения пропитывают раствором, препятствующим горению.

Конструкции, изготовленные в промышленных условиях, снабжены устройствами, регулирующими приток воздуха. Вытяжки, изготовленные своими руками, обычно бывают кирпичными или металлическими. Оба вида конструкций обладают своими плюсами и минусами.

Металлические пользуются большой популярностью, функциональны и отлично работают, благодаря аэродинамике. Они имеют вид купола, который устанавливается непосредственно над грилем. Такие вытяжки подвержены коррозии и нуждаются в постоянном уходе. Если они ржавеют, то частицы могут падать прямо в приготавливаемую пищу.

Кирпичная вытяжка имеет длительный срок эксплуатации, но занимает большую площадь и непроста в изготовлении. При выборе типа конструкции следует ориентироваться на размер и форму беседки, а также запланированный вид мангала.

Чтобы подобрать вытяжку для мангала надо иметь представление о том, какие виды конструкций подойдут к определенному типу жаровни.

Особенности и преимущества

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

1. Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
2. Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

1. Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
2. Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

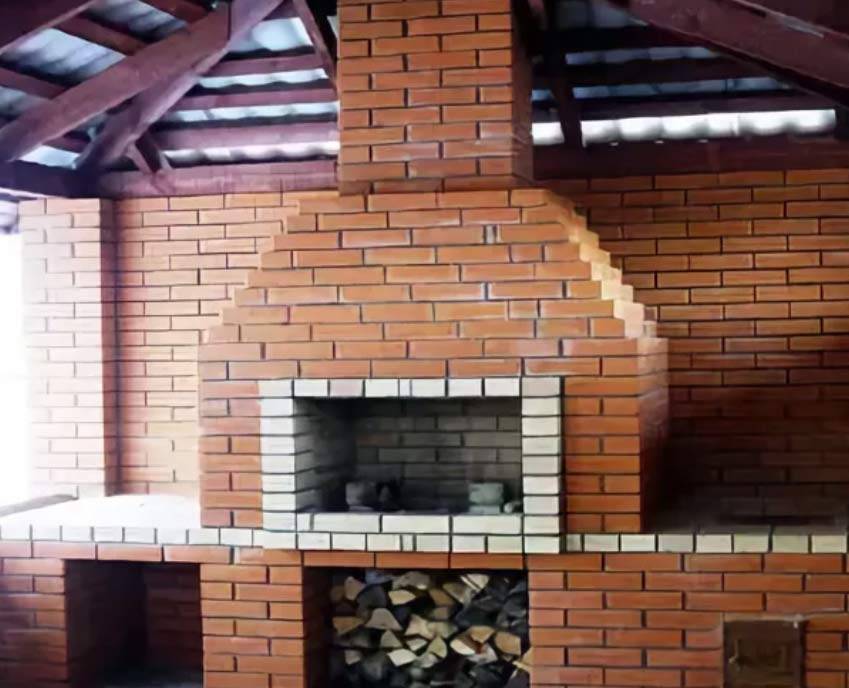

Кирпичная вытяжка

Кирпичные мангалы становятся все более популярны. У них свои достоинства. Это монументальное, долговечное сооружение. При правильном устройстве и умении мастера – такой мангал будет радовать, и украшать территорию долгие годы.

Плюсы кирпичной вытяжки:

• Долговечность;
• Малый нагрев кирпичной поверхности;
• Эстетичный вид, с помощью кирпичного мангала с вытяжкой можно создать практичную архитектурную миниатюру на вашем участке;
• Объединяет функции жаровни и вытяжки.

Изготовление кирпичной вытяжки

При желании и хорошем опыте в строительстве, можно построить мангал с вытяжкой из кирпича собственноручно. Для этого понадобятся:

• Кирпич;
• Смесь для укладки кирпича, либо раствор из глины и песка, в соотношении 7 частей глины к 3 частям песка;
• Металлические уголки, для упрощения монтажа вытяжки;
• Инструменты для кладки, для резки и сварки металлических уголков.

Важно: для возведения вытяжки и мангальной чаши, используйте только огнеупорные кирпич (шамотный) и смеси. Иначе, под воздействием высоких температур вся конструкция разрушится

Вместо жаростойкой смеси допустимо применение раствора из глины и песка.

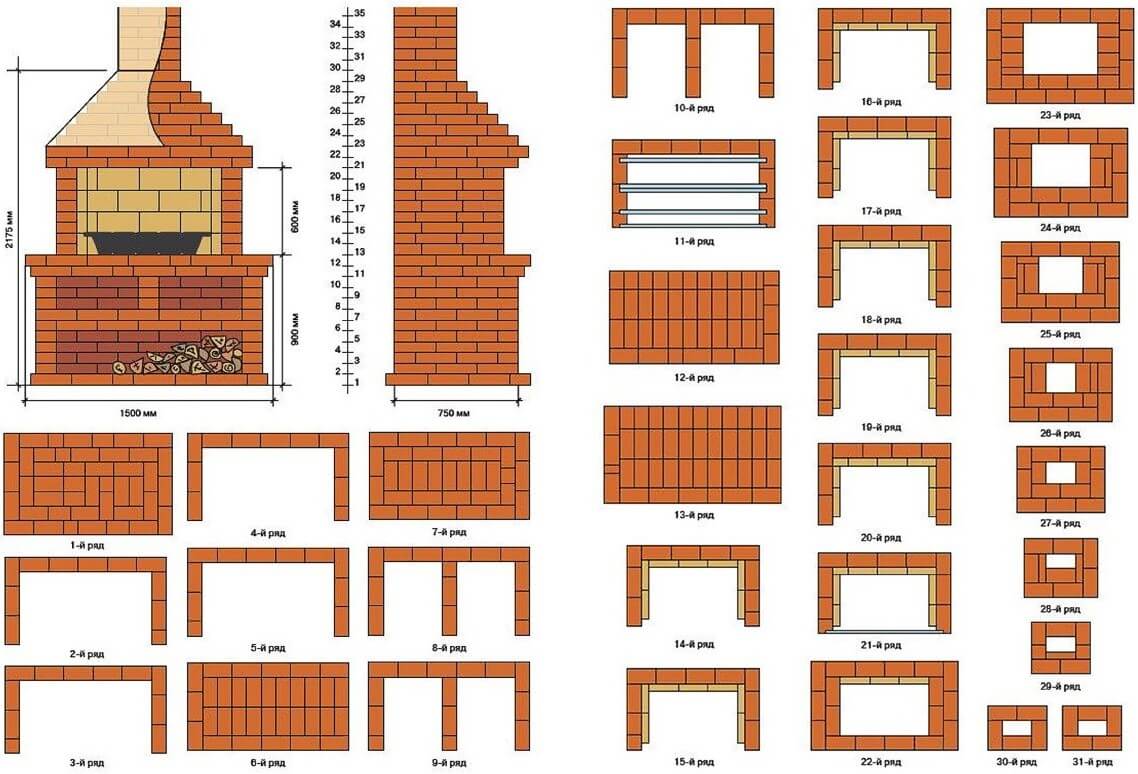

Последовательность монтажа:

1. Разметьте положение вытяжки, не забывая, что она должна быть больше по габаритам и объему самого мангала;
2. Сначала выкладываются опорные стенки, на которых будет лежать дымосборник. Задняя и две боковых;
3. На кирпичные опоры устанавливается металлический каркас из уголков. По аналогии с металлической вытяжкой, он также имеет форму усеченной пирамиды. В первую очередь, сваривается нижняя часть, затем верхняя зауженная часть каркаса, и они соединяются уголками, также при помощи сварки. Для удобства кладки, можно собрать из уголков каркас дымохода, приварив его к каркасу вытяжки;
4. Готовый каркас обкладывается кирпичом. Первый ряд выставляется кирпичом перпендикулярно задней опорной стенке, второй и последующие – параллельно, со смещением 17 мм, создавая необходимую пирамидальность;
5. Выкладка дымохода выполняется по каркасу или без него, при соблюдении минимального внутреннего диаметра 120 мм;
6. Установить зонт-заглушку, защищающую от осадков.

Особенности организации вытяжки в помещении

• Как правило, в помещениях делают металлические конструкции. Мангалы, поставленные в помещениях, должны работать на углях и твёрдом горючем и быть закрытыми. Ставить открытый мангал опасно и незаконно.
• Организация вытяжки должна не нарушать СНиП 41-01-203, п. 6.2.5. – 6.27.
• Надо поставить вытяжку и устроить обособленный воздуховод в вертикальном исполнении. Его оголовок должен получиться ниже конька крыши на 2 м.
• Воздуховод обязательно оснащается лючками, чтобы его было удобно чистить от сажи.
• Вытяжка ставится над мангалом. Ставятся дополнения: лабиринтный гаситель искр и уловитель жира. Вентилятор ставится на крыше.
• Если не получается устроить вертикальный отвод, можно после вытяжки поставить гидрофильтр. После него монтировать обратный клапан и мощную технологию очистки воздуха.

Создание металлической версии своими руками

Для мангала своими руками, точнее его продолжения, арсенал необходимых инструментов и материалов таков:

• Железный лист. Толщина -3 мм.
• Уголки из металла. Параметры: 2 х 2 х 0,3 см.
• Крепёжные компоненты: заклёпки, шурупы.
• Термоустойчивая эмаль.
• Болгарка с дисками, режущими металл.
• Сварочная техника.
• Электроды.
• Защитная маска.
• Дрель. Применяются насадки для сверления бетона.
• Заклёпочник.

Зонт образован каркасом. Для создания каркаса задействуются металлические уголки. Так каркас отделывается металлом. По высоте зонт достигает 2 м. Параметры мангала, на который ставится зонт: 105 х 60 см.

Зонт образуют три главные составляющие:

1. Основание. Оно монтируется на мангал.
2. Купол.
3. Внутренняя перемычка. Она усиливает тягу и трубу.

Стадии работ:

1. Предварительная. Измеряется мангал с дымоходом, точнее будущие параметры. Если есть отличия в его размерах, то меняется конструкция под основу.

2. Работа с металлическими уголками. С них устраняется заводская смазка. Они нарезаются болгаркой (параметры для каждого элемента мангала вставлены в чертеж). Перед применением болгарки не забудьте защитить глаза специальными очками.

3. Сварка уголков. Из них варятся 2 боковые плоскости основания вытяжки.

4. К этим плоскостям привариваются уголки для задней стороны основания мангала.

5. Сборка нижней стороны купола рабочего зонта.

6. На эту сторону привариваются уголки задней плоскости купола.

7. Сборка боковых сторон купола.

8. Сборка трубы.

9. После сварочной работы идёт обработка швов вытяжки. Применяется шлифовальное устройство. Для защиты металла от агрессивных факторов каркас покрывается термоустойчивой краской.

10. На железном листе делаются разметки для отделки зонта.

11. Черты и кромки сгиба подгибаются. Лист ложится на край верстака и там фиксируется.

12. Основа вытяжки обшивается этим листом. Применяются заклёпки и заклёпочник.

13. Перед отделкой купола внедряется металлическая пластина. Она ставится внутри по диагонали. Её функция — развитие тяги. Такой пластиной может стать железный лист с параметрами 99х34 см. Плюс 2 см по краям для кромок. За эти кромки пластина монтируется в нижней стороне купола.

14. На железе для отделки купола делаются разметки. Затем лист режется.

15. Отделывается труба рабочего зонта.

16. Вытяжка покрывается термокраской.

17. Основание ставится на мангал. Они фиксируется на кирпиче соответствующими саморезами.

18. Устанавливается купол. Его фиксация происходит на кромку основания. Применяются заклёпки.

19. Устанавливается труба. Она нанизывается на купол. Крепёжные элементы здесь – снова заклёпки.

Часто именно из стали и железа организуют вытяжки в гараже или другой нежилой каменной постройке.

Вытяжка для мангала своими руками – избавьтесь от дыма уже сегодня

Каждый владелец мангала, несомненно, знаком с таким понятием, как вытяжной зонт или же по-простому – вытяжка. Мангал с вытяжкой просто необходим в закрытых помещениях, как правило, это касается крытых беседок. Обычно, такие беседки выглядят, как финские домики: они из дерева, полностью закрытые, а окна – застеклены, могут быть, как обычного размера, так и в пол.

Иногда мангалы в таких строениях служат не только как жаровни, но и как отопительные приборы. Хорошая вытяжка стационарная стоит не дешево, а потому вы можете попробовать изготовить конструкцию самостоятельно. Вытяжка для мангала своими руками очень проста в изготовлении, требует небольшого количества исходных материалов и немного свободного времени.

Пошаговое изготовление

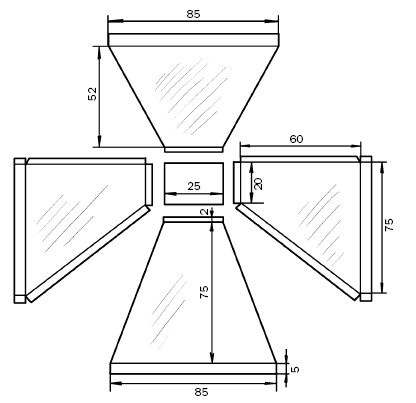

Чертеж металлической вытяжки

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

1. Разрабатывают чертеж.
2. Очищают уголки от смазки, нарезают по размерам.
3. Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
4. Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
5. Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
6. Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
7. После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
8. На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
9. В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
10. Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
11. Готовое изделие окрашивают термостойкой краской.

Немного о материале

И всё-таки, самым важным вопросом остаётся, какой материал нужно использовать для конструкции.
Первое и самое важное – материал обязательно будет огнеупорным – ну, это и понятно. Кончено, лучше всего, чтобы у мастера, который делает вытяжной зонт из металла, был хоть какой-то опыт работы

Однако это просто упростит работу, так что даже без опыта можно создать по-настоящему хорошее изделие.

Небольшой совет: если вы не хотите, чтоб на вытяжке со временем появилась ржавчина, покройте изделие специальным веществом. Приобрести такое можно в строительном магазине. Такое изделие, наверняка, прослужит вам явно не один год.

Существует несколько вариантов формы для вытяжки, увидеть их вы сможете на фото.

Изготовление на дому

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности.

Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Зачем сооружать дымоход в легкой беседке

С точки зрения ленивого обывателя, нет никакого смысла в обустройстве дымохода для уличного открытого навеса, ведь помещения как такового нет, есть только крыша с решетчатыми стенами и если ветер дует в противоположную сторону, то можно обойтись разборным мангалом.

Ключевое слово здесь «если», бывалые дачники знают, что стоит вам разжечь огонь и начать жарить мясо, как по «закону подлости» весь дым пойдет на стол. А в защищенном мангале с дымоходом согласно законам физики теплый воздух, соответственно и дым должен уходить в трубу.

Без дымоулавливателя копоть будет оседать на потолке беседки.

Кроме того, без дымоулавливателя уже после второго использования мангала потолок в беседке покроется слоем сажи, а отчистить ее нереально. Плюс, чем больше вы будете готовить, тем интенсивней эта сажа будет сыпаться вам на голову. Вдобавок велика вероятность возникновения пожара.

Почему не работает вытяжка?

Это происходит из-за низкой первоначальной плотности и температуры дыма, как только пламя разгорится, дым будет выходить в вытяжку. При условии, что вся конструкция сделана правильно.

Дым рассеивается в стороны при разгоревшемся огне, не уходит в вытяжку.

Скорее всего, недостаток самой системы вывода дыма. Необходимо проверить несколько условий нормального функционирования вытяжки.

1. Достаточен ли объем вытяжного купола;
2. Высота дымохода должна быть не менее 3 метров от земли;
3. Начальный диаметр дымохода не должен быть менее 150 мм;
4. Не заужен ли дымоход из-за загрязнений, проверьте жироулавливающий фильтр.

Если дело в конструкции вытяжки, то, без слома и переделок, может помочь только установка принудительной вытяжки.

Вытяжка – важная составляющая любого мангала. Правильно построенная, она поможет испытать удовольствие от хорошо проведенного времени и вкусного обеда. А изготовленная с художественным замыслом, придаст пикантность вашей зоне отдыха.

Требования к конструкции

При составлении чертежа и выбора материалов необходимо учитывать несколько ключевых требований. Дымоход для барбекю и мангала должен характеризоваться следующими физико-механическими и эксплуатационными свойствами:

1. Гладкие поверхности внутренних стенок. Только такой вариант позволяет качественно выводить жир и продукты горения. Если поверхность рельефная, сажа и жиры будут задерживаться на ней. В результате вытяжка будет постоянно засоряться, терять в эффективности работы.
2. Устойчивость к коррозии. Очень часто подобные конструкции устанавливаются не в помещении, а на открытом пространстве (например, в беседках или специально отведенных для этого местах во дворе). Поэтому необходимо учитывать вероятность атмосферного воздействия.
3. Нужная площадь воронки. Ее точная площадь высчитывается в зависимости от размеров мангала. Если она будет меньше, то не справится с быстрым отводом продуктов горения.
4. Достаточная толщина металла. Желательно работать с листами, толщина которых не менее 2 мм. Тогда устройство будет долговечным, а также не станет деформироваться под действием высоких температур.

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

• устойчивость к коррозии;
• достаточная площадь воронки;
• правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Как сделать кирпичный мангал?

Перед тем, как задумывать постройку такого рода печи с дымоходом, нужно первым делом провести анализ площадки сада

Итак, важно обращать внимание на такие факторы:

Не стоит размещать рядом с легко воспламеняемыми объектами, домами и прочие.
В то же время, конструкция не должна быть на большом удалении от основной зоны отдыха.
Обязательно предусмотрите рядом площадку, чтобы не было цветов или других растений.
Обратите внимание на розу ветров в конкретном месте, чтобы дым не попадал в окна. Для этих целей, кстати, и монтируются кирпичные мангалы из кирпича с дымоходом

Поэтому если другого места не нашлось, позаботьтесь о вытяжке для мангала.

Также, нужно знать, какой лучше материал использовать для кладки. К примеру, для печей, лучше брать шамотный кирпич, он способен переносить серьезные температурные перегрузки. Кроме того, не забываем, что он сам по себе тяжелый материал и нужно подготовить основательный фундамент, тем более, если планируется дымоход дополнительно. Кстати, не забывайте о декорировании, используйте специальные столешницы и тому подобное.

Порядок выполнения работы

Этапность работы:

Готовим яму под фундамент. Учитывайте изначальные размеры будущего сооружения, предусмотрите техническое отведение под воду, если планируется создать целый комплекс.
Для формировки нижнего слоя «подушки», используйте камень со щебнем. На такую основу заливается раствор песка и цемента, в соотношении 3 к 1

Не забывайте об укладке арматурного слоя или сетки, но обратите внимание, что армированный пояс, ни в коем случае не должен находиться на земле.
Во время высыхания и застывания, можно периодически поливать раствор, чтобы он больше принял влаги.
Перед кладкой кирпича, его нужно замочить за день в воде. Либо перед самой укладкой, опустить в воду на 30 – 40 секунд.
Наиболее простая кладка выполняется по схеме сдвига в одну из сторон «в половинку», потом в обратную

Подробную схему можно найти в интернете.
Первые два ряда нужно сделать сплошными, без дополнительных усилений. А, вот третий ряд уже станет основой под армирующий пояс.
Формировка жаровни происходит с помощью кирпича, учитывайте особенности и пользуйтесь схемами. Можно также сделать литую печь, но в таком случае, допускаются некоторые отклонения в выборе раствора, он обязательно должен быть огнеупорным.
Формирование дымоходного канала делается с помощью нержавеющего купола либо также из кирпича.
Финальный этап включает облицовку и обработку стенок мангала штукатуркой либо специальным декоративным материалом.
