Как рассчитать сечения дымохода
При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги. Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.
Размер сечения (кв. м) определяется по формуле:
объём расходуемого топлива (м3/с) / скорость газов.
Дымоход может иметь разную форму сечения:
- Круг.
- Прямоугольник.
Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.
Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.
Потребуется постоянная, тщательная чистка.
Из чего состоит стандартный дымоход?
На самом деле в конструкции очень много различных элементов, некоторые влияют напрямую, часть из них только сопутствующие, как например, хомуты, крепления и тому подобное. Однако многие думают, что в самой простой конфигурации канала, можно обойтись без некоторых частей. Это заблуждение, ведь спустя время, отсутствие любого элемента даст о себе знать. Без банальных хомутов не обойтись, одного герметика мало, да и скреплениями дела обстоят точно также. Так из чего состоит правильный дымоход?
- Колена. Они нужны всегда, ведь правильный дымоход может и не пойти по прямой, нужен поворот, изгиб, а без этого приспособления никуда.
- Тройник. Некоторые строители включают их в одну графу с коленом, однако это не верно. Тройник это полноценный элемент конструкции, который может включать выходы для более чем двух патрубков, имея при этом специальный профилактический люк, как правило, правильный канал этим и отличается.
- Проходной патрубок, незаменимый элемент для преодоления перекрытий и стен, особенно в деревянных строениях.
- Кронштейны, хомуты, что это и зачем, разобрали выше.
- Разделка кровли – полноценный элемент системы, который позволяет провести герметичную проводку и сделать дымоход правильным и надежным.
Элементы дымохода
Установку дымохода можно рассмотреть на примере двухконтурной конструкции
Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.
Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.
Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.
Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.
При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.
Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.
Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.
После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.
Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.
Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи
Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.
В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:
- при установке на плоской крыше расстояние не должно быть меньше 500 мм;
- в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
- если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.
Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:
Опорный кронштейн для дымохода
- направление с поворотом в 90 или 45 градусов;
- вертикальное направление;
- горизонтальное направление;
- направление с уклоном (под углом).
Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.
При установке дымоходов учитывайте:
- расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
- расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
- разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
- расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.
Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).
Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:
- возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
- расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
- высота идеального дымохода имеет высоту не меньше 5 метров.
Из какого материала лучше выбирать дымоход?
Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество
Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:
- Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
- Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
- Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.
Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.
Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

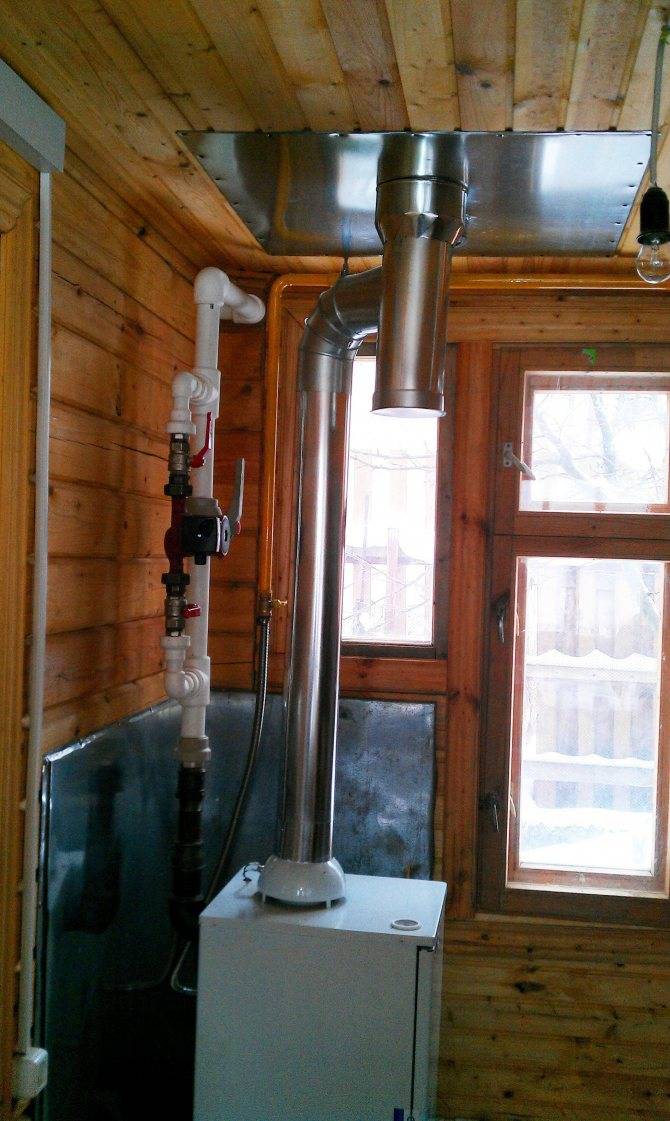

Дымоход из нержавейки
Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.
Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.
Дымоход из керамики
Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.
Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.
Коаксиальный дымоход
Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.
Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.
Дымоход из кирпича
Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.
Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.
Асбоцементная труба в качестве дымохода
Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.
Коаксиальные котлы
Наличие закрытой камеры сгорания является отличительной чертой применения коаксиального оборудования, поэтому котел газовый коаксиальный имеет удобную систему удаления дыма. В свою очередь различают: настенные (простой монтаж, удобная эксплуатация) и напольные котлы. Присутствует довольно простой принцип работы, когда продукты сгорания выходят через центральное отверстие трубы, при этом одновременно происходит забор атмосферного воздуха.
Современные котлы газовые бездымоходные являются отличным решением при установке в квартире, так как не все жилье может быть оснащено соответствующим дымоотводным оборудованием. Для оптимального режима работы следует побеспокоиться о достаточной вентиляции.
Для большинства потребителей правильным решением является, когда в качестве дымоотвода выступает коаксиальная труба для газового котла, внутренняя часть представляет сам дымоход, свежий воздух попадает в камеру сгорания, благодаря зазору между трубами. Примечательным параметром является – простота устройства. Направление трубы бывает: горизонтальное, вверх, под углом. При горизонтальном положении обязательно монтируется оборудование с принудительной вентиляцией, что способствует удалению угарного газа. Вертикальная установка приемлема, если труба не станет помехой для соседних квартир.
Современная коаксиальная труба для газового котла цена которой приемлема для владельцев жилья государственного сектора – настоящий выход при проведении автономного отопления.
Рассмотрим полезные рекомендации при монтаже:
- перед покупкой комплектующих необходимо выполнить замеры, составить чертеж, определиться с количеством соединительных элементов;
- чтобы гармонично вписаться в фасад здания, нужно приобрести декоративные накладки, учесть цветовую гамму;
- для изолировки стыков, фитингов следует применить специальный герметик, обеспечивающий надежную защиту, особенно если труба имеет большую длину;
- установку трубы обязательно проводить под небольшим углом, это обеспечивает стек конденсата;
- завершая установку отопительной системы, коаксиальная труба для газового котла купить которую выгоднее в интернет магазине, прослужит дольше и надежнее, если работы будут выполняться квалифицированными профессионалами.
Что необходимо для того, чтобы сделать дымоход
В первую очередь вам необходимо купить газовый котел. Только в этом случае вы сможете правильно определить размеры дымохода. Кроме того, перед проектировкой обязательно прочтите инструкцию устройства, которое вы приобрели. Так вы сможете избежать большого количества трудностей в дальнейшем. Дымоходная труба должна полностью соответствовать требованиям котла
Существуют определенные правила, которые важно знать человеку, решившему сделать дымоход своими руками:
Труба может выполняться только из материалов, которые не воспламеняются и не горят.
При покупке герметиков обратите внимание на состав, в котором не должно быть горючих веществ.
После установки дымохода проверьте на то, чтобы он не пропускал продукты сгорания внутрь.
Нельзя, чтобы были сужения или расширения, так вы нарушите работу дымоходной трубы.
Труба должны быть выше, чем кровля, таким образом, вы обеспечите правильную и беспрепятственную работу.
Соблюдая данные несложные правила, вы сможете правильно и грамотно выполнить отверстие для трубы.
Дымоходные котлы общие сведения
Выбирая дымоходные котлы, работающие от природного газа, необходимо знать, какие типы этого оборудования имеются сегодня в продаже. Популярными видами являются:
- Парапетные котлы;
- Навесные;
- Напольные.
При выборе оборудования для отопления следует обращать особое внимание на следующие показатели и параметры:
- Возможность дополнительного питания от электричества в случае аварийного отключения;
- Наличие или отсутствие контура и/или встроенного бойлера;
- Производительность.
Несмотря на то, что оборудование произведенное в нашей стране не имеет широкого спектра возможностей и функционал намного скромнее, чем у аналогов из западных стран и Японии, надежность и долговечность всех элементов, позволяют без потерь в показателях использовать его для обогрева помещений различной площади
Немаловажно, что все газовые котлы полностью безопасны, поскольку проходят предварительный контроль качества, прежде чем выйти на рынок
Из какого стройматериала надежнее выполнить самому
Правильный выбор материала дымохода, будет зависеть от того какое топливо планируется использовать: магистральный или сжиженный газ, печное топливо, уголь, древесные материалы или пеллеты. Абсолютно все они отличаются температурой сгорания, объемом и составом уходящих газов.
В связи с этим при выборе стройматериала для газоходов принимают во внимание следующие характеристики:
- Для твердотопливных котлоагрегатов и каминов нужно подбирать материал, который способен выдержать номинальную температуру приблизительно 700 С, с возможностью краткосрочного повышения до 1000 С – допускается кирпичные и реже керамические дымопроводы.
- Для газового топлива требуется газоход, способен выдержать температуру в 220 С с временным подъемом до 400 С – допускается использовать дымоходы из нержавеющей стали.
- Для жидкотопливных котлов необходима дымоходная труба, способной выдержать температуру до 250 С и временным повышением до 400 С, а кроме того устойчивой к агрессивной среде уходящих газов — допускается использовать нержавеющие трубы.
Требования безопасности
Особенности работы с газом.
При накоплении критической массы возрастает риск воспламенения и взрыва в помещении. Именно, поэтому запрещено самостоятельно проектировать в частном доме отводные системы, изготавливать их своими руками без согласования с представителями Горгаза и Городской пожарной службы. Проект утверждается полностью, включая все элементы (и дымоход газового котла в том числе).Заранее найдите в вашем населенном пункте фирму, которая уполномочена выполнять работы по проектированию и монтажу газового оборудования. Там заодно вас и проконсультируют, как все сделать правильно и без лишних трат.
Строгие правила
- Правила, которые необходимо соблюдать
- (через крышу или стену — не имеет значения):
- абсолютная герметичность всех соединений;
- в местах прохождения конструкции через крышу или стену нельзя располагать соединительные стыки труб;
- нельзя допускать разницы температур на участках, проходящих в разной окружающей среде (например, внутри помещения, через чердак, снаружи на улице). Рекомендуется применять утепляющие кожухи. Теплоизоляцию можно сделать своими руками на основе современных материалов — благо, рынок изобилует продукцией в широком диапазоне цен и качества;
- категорически запрещено использовать деформированные трубы — с перфорацией, прогибами, трещинами и т. п. (угарный газ будет выводиться не правильно, а с утечками);
- далеко не каждая модель газового котла имеет встроенный стабилизатор тяги. Если таковой отсутствует, придется дополнительно устанавливать на дымоходной трубе заслонку (так называемый шибер);
- при отводе угарного газа от газового котла неизбежно образование конденсата. Его необходимо собирать в ревизионном люке с капельницей — данное устройство в нижней части дымоходной конструкции должно быть обязательно.
При отсутствии сбора конденсата он будет поступать обратно и приведет к повреждению котла раньше, чем окончится его плановый срок службы.
Другие рекомендации
Обратите внимание на такие моменты, которые влияют на работоспособность дымохода и безопасность его эксплуатации:
не допускайте сужения дымоходного канала на протяжении всей его длины;
при соединении нескольких труб глубина входа одной в другую — не меньше, чем величина радиусов;
Последовательность соединения должно выполняться противоположно тому направлению, в котором движется дым (угарный газ).
- иногда применяются трубы квадратного сечения. Оно должно стремиться к квадратному, с соотношением сторон не более 1:2;
- не должно быть никаких шероховатостей внутри дымохода (использовать только гладкие трубы);
Шероховатые полости быстро забьются микрочастицами — продуктами горения газа. Очищение дымоходной трубы при этом существенно затруднится.
Виды материалов, которые используются при изготовлении дымохода
Вытяжную трубу возможно изготовить из различных материалов. Вообще, установлен ряд требований к дымоходам для газовых котлов. Их нужно соблюдать для безопасного использования. К примеру, конструкция должна быть надежной, чтобы не пропускать продукты горения. Также дымоход обязан иметь устойчивость к химическим веществам.
Каждый из материалов обладает своими плюсами и минусами, которые необходимо рассмотреть подробнее. Это поможет определить оптимальный вариант для каждого конкретного случая, исходя из бюджета и указанных характеристик материалов.
Подскажите, из какого материала выполнен Ваш дымоход
Керамический
0%
Кирпичный
33.33%
Коаксиальный из пластика или оцинковки
0%
Асбоцемент
22.22%
Нержавейка
22.22%
Простой стальной
22.22%
Проголосовало: 9
Керамика
Дымоходы керамического типа – это сборная конструкция, состоящая из:
- внешней поверхности из керамзитобетона;
- воздушного пространства;
- прослойки из утеплителя;
- канала для отвода дыма из керамики.
Эта сложная конструкция обусловлена тем, что труба вытяжки для газового котла достаточно хрупкая, поэтому ее нельзя оставлять без защиты. Помимо того, керамические изделия хорошо проводят тепло и нуждаются в качественной изоляции.
Из преимуществ керамических дымоходов отмечают долгий срок службы, надежность и стойкость при контакте с химическими веществами. Из недостатков можно выделить высокую стоимость материалов и большой вес, поэтому при возведении высокой конструкции необходимо обустройство дополнительного укрепления – фундамента.
Асбоцементная труба
Является одним из наиболее дешевых материалов для постройки дымоходов. Ранее был самым распространенным.
Существует ряд правил, которые нужно соблюдать, чтобы конструкция была безопасной и не навредила жильцам:
Нержавеющая сталь
Материал считается практически самым надежным. Имеет устойчивость к коррозийным воздействиям, внешней среде и изменениям температурного режима. Также сталь устойчива к повышенной влажности и агрессивной среде.
Другими достоинствами данного материала являются:
- продолжительная эксплуатация;
- высокая прочность;
- низкая стоимость;
- подходит для работ различной сложности.
Дымоходы собирают из отдельных частей, поэтому один из элементов можно заменить, если он приходит в негодность.
Кирпичная кладка
Считается классическим вариантом для дымоотвода. К кладке из кирпича предъявляется ряд определенных требований:
- Кирпичи шамотного типа.
- Для скрепления кирпичей используют глину или специализированную клеевую смесь.
- Труба из кирпича для дымохода газового котла должна быть выше уровня крыши.
Коаксиальный дымоход
Сравнительно недавнее изобретение, которое уже плотно укрепилось на рынке. Отличается практичность и высокой стоимостью. Как правило, это пластиковый или оцинкованный дымоход.
Воздух поступает через трубу, которая выводит из помещения продукты горения. Таким образом, конструкция одновременно выполняет две важные функции.
Конструкционной особенностью является то, что внутрь большой трубы помещается другая, имеющая меньший размер. Благодаря этому они не задевают друг друга. Несмотря на это, трубы хорошо скреплены между собой, что делает их единым целым.
Устройство труб позволяет осуществлять нормальный воздухообмен в помещении и не нарушает его микроклимат.
Монтаж в помещении
Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.
Вытяжная вентиляция
Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:
- нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
- просверлить отверстие;
- установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
- использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
- установить заслонку, с помощью которой регулируется величина проходного отверстия;
- установить вытяжной вентилятор;
- прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.
Вентиляция приточного типа
Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:
Испытание и проверка
Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.
Требования к вентиляции для котла
Газовая вентиляция должна соответствовать следующим требованиям:
- допустимый угол уклона отдельных элементов дымохода — не более 30º;
- длина максимального ответвления — 1 м;
- максимально допустимое количество колен в дымоходе — 3 шт.;
- в системе должны отсутствовать уступы и сужения поперечного профиля;
- в состав конструкции должны входить устройства для ревизии и капельник;
- места поворотов оснащаются очистным лючком;
- для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
- расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
- минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.
Разновидности дымоходов
При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.
Организация дымохода для напольных и настенных котлов
Металлические варианты
Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.
Стальная конструкция собирается из множества разных элементов
Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:
- первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
- диаметр внутри конструкции зависит от разновидности газового оборудования;
- при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
- для соединения элементов используется жароустойчивый герметик.
Строение сэндвич- изделий
Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.
Watch this video on YouTube
Керамические разновидности
Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.
Монтаж керамической установки
Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:
- труба состоит из отдельных элементов, которые соединены специальной мастикой;
- утеплитель выполняется из минеральной ваты;
- кожух производится из бетонных блоков с вентиляционными отверстиями.
На схеме можно видеть структуру керамического устройства
Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.
Коаксиальный дымоход
Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.
Особенности коаксиальной конструкции
Оборудование коаксиального типа имеет следующие особенности:
- повышение производительности системы отопления;
- полная безопасность;
- если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
- для монтажа такой конструкции не нужно затрагивать крышу.
Подобный вариант отличается простым монтажом
При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.
Watch this video on YouTube
Место для установки газового котла
Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).
Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.
Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла
При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).
После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.
Нормы установки по СНиПу
На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:
- Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
- Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.
Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.
На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки
Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).
Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.
