Естественная вентиляция в гараже

Комбинированная вентиляция автомобильного бокса

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Нюансы по монтажу и советы по расчету

Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.

Элементы вентиляционной конструкции

Воздухообмен при принудительной вентиляции с подогревом

Если отопления в гаражном боксе нет, а иногда обогрев требуется, то стоит смонтировать приточную систему вентилирования с нагревательным элементом. Такая вентиляция в гараже позволит быстро нагреть его, когда надо. Электрический воздухонагреватель потребляет немало электроэнергии. Но для недолгих включений его на обогрев при необходимости отремонтировать автомобиль в зимнее время – самое то.

Схема вентиляции для гаража с обогревом

Каждая из труб (вытяжка и приток) на всем своем протяжении должны иметь одинаковый диаметр. Сужения здесь недопустимы, а поворотов должно быть минимум. Благо в большинстве гаражных помещений их можно сделать вертикальными без горизонтальных отводов.

Пошаговая инструкция по прокладке вентиляции

Рассмотрим процесс на примере естественной вентиляции

Сложнее всего в гараже сделать естественную вентиляцию погреба, поэтому в качества примера лучше рассмотреть создание такой системы. Она основывается на правильной установке вытяжной и приточной трубы на требуемой высоте. По приточной трубе свежий воздух поступает в помещение с улицы, а для удаления отработанного служит вытяжная.

Нежелательно отступать от расчётов – так вы сможете обеспечить максимальную производительность системы.

Для изготовления воздуховодов лучше всего использовать оцинкованные или асбестовые трубы подходящего размера.

Сквозная труба может монтироваться двумя способами:

1. Сквозным – проводят вентиляционную трубу через пол гаража и после этого выводят ее наружу сквозь кровлю.
2. Настенным – вытяжную трубу заделывают в стену погреба и выводят за границы постройки.

Благодаря этому достигается разница в температурах внутри гаража и на улице, что позволяет обновляться воздуху естественным способом. Для усиления тяги на трубе крепят дефлектор, дополнительно он защищают трубу от проникновения пыли и мусора.

Для устройства вентиляции можно взять асбестовые трубы – часто используют жестяные и пластиковые изделия. Самыми долговечными и практичными являются пластиковые трубы. Они хороши тем что:

• Служат очень долго;
• Хорошо выдерживают механические воздействия;
• Хорошо противостоят воздействию агрессивной среды;
• Их легко обрабатывать, такие изделия весят очень мало;
• Поверхность труб скользкая, на ней почти не задерживаются любые загрязнения.

По этой причине изготовление вентиляционных каналов из недорогих и практичных труб из пластика наиболее удобно и доступно.

При изготовлении вентиляционной системы владельцу гаража нет необходимости капитально перестраивать всю конструкцию. Вся работа состоит в том, чтобы купить комплект подходящих по диаметру труб и установить их в нужных местах строения. Отверстия в стенах делают с помощью перфоратора. После того как будут закреплены трубы, отверстия необходимо хорошо заделать.

Чтобы у вас получилась полнофункциональная вентиляционная система, разница высот между приточной и вытяжной трубой  должна быть не меньше 3 метров. Только в этом случае возможен качественный воздухообмен. Часть трубы, выходящая на улицу, обязательно должна быть утеплена. На приточном и вытяжном отверстии желательно установить затворки, которые позволят без проблем регулировать силу потока воздуха в зимний период.

В смотровой яме или в подвале желательно сделать принудительную вентиляцию. Для её изготовления придется купить подходящие вентиляторы. Без них в тёплый период очень сложно создать надёжный воздухообмен, ведь при естественной вентиляции он на 100% зависит от перепадов температур.

Видео: Как сделать вентиляцию в гараже

Выбор способа создания вентиляции в гараже нужно делать, принимая в расчёт особенности строения и предназначения помещения. Иногда необходимо организовать особые режимы влажности или температуры, на некоторое время (для удаления дыма) может потребоваться усиленная вентиляция.

Принудительный воздухообмен

Использование механической (принудительной) схемы вентиляции позволит полностью избавиться от всех описанных выше недостатков в работе системы и обеспечит максимальную эффективность воздухообмена в помещении. В соответствии со схемой принудительной вентиляции система должна располагать двумя независимыми узлами, оформленными в виде приточного и вытяжного каналов. В каждом из этих узлов устанавливается электрический вентилятор соответствующего класса и мощности, что обеспечивает возможность независимого управления их работой.

Такой обогрев осуществляется за счёт специальных встроенных термических элементов, работающих от электрической сети. В процессе функционирования приточного узла поступающий с улицы холодный воздух проходит через обогреватель, образуя на его выходе тепловой поток необходимой мощности, регулируемой с пульта управления режимами работы.

Сегодня на отечественном рынке представлен большой ассортимент готовых вентиляционных устройств, отличающихся как мощностью используемых в них электрических приборов, так и своей базовой комплектацией. Всё многообразие представленных на нём моделей в самом общем случае может быть сведено к двум известным классам.

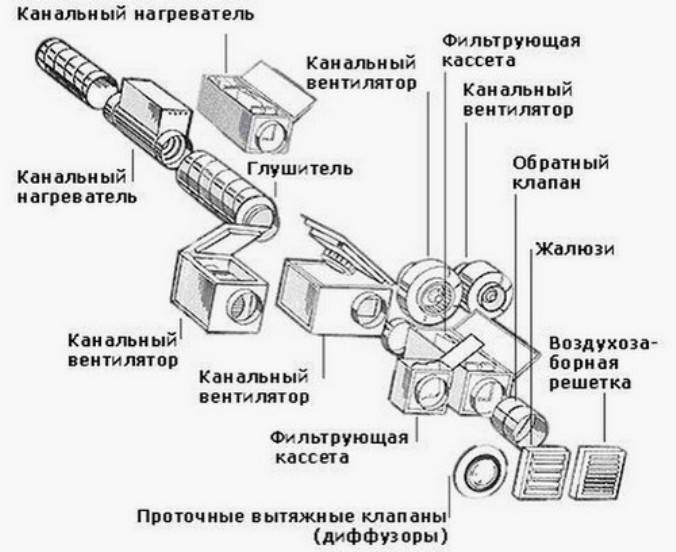

К первому из них относится вентиляционное оборудование модульного типа, состоящее из двух независимых узлов, один из которых обеспечивает приток свежих воздушных масс, в то время как второй необходим для вытяжки отработанного воздуха.

Оба эти модуля работают в автономном режиме и управляются с общего пульта системы с использованием специальных датчиков программного управления. Набор вентиляционного оборудования включает в себя вентилятор, монтируемый на уровне 2–2,5 метра от пола и калорифер, используемый для обогрева воздуха. Все эти модули объединяются в систему посредством стальных воздуховодов, монтируемых вдоль стен строения на уровне расположения основного оборудования. Канал вытяжной вентиляции включает в свой состав двухскоростной вентилятор, подвижные части которого защищены металлическим ограждением, а механизм управления оснащён специальным датчиком. При высокой концентрации вредных испарений в помещении устройство автоматически переключается в режим максимальной вытяжки.

В заключение отметим, что самыми популярными моделями механических систем в наши дни являются конструкции с тепловыми рекуператорами пластинчатого типа, способствующими снижению энергопотребления.

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника

При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проект

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

• потолок (1) из железобетонной плиты;
• стены из кирпича (3, 5);
• входной канал (2);
• котел отопления на твердом топливе (6) с дымоходом (4);
• стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
• фильтр (8);
• калорифер (9) со встроенными электрическими нагревателями;
• вентилятор (10) канального типа;
• тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
• угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Требования к гаражной вентиляции

Гараж – технологически опасное место для нахождения в нём человека.

Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.

На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.

1. Территориальное расположение здания гаража.
2. Наличие или отсутствие соседствующих строений.
3. Присутствие отопительных приборов в помещении гаража.
4. Размещение подвального помещения под зданием.
5. Этажность строения (наличие комнаты отдыха).
6. Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
7. Наличие или отсутствие окон в гараже.

Вентиляция смотровой ямы в гараже

Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.

Способ 1:

• приток – убираются две доски дощатого настила;
• вытяжка – снимается одна доска.

Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.

Способ 2:

• приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
• вытяжка – воздуховод смежного подвала;

Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.

Способ 3:

• приточная труба оснащается вентилятором;
• вытягивающий проем также монтируется принудительным механизмом.

Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.

Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

1. С естественным воздухообменом.
2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

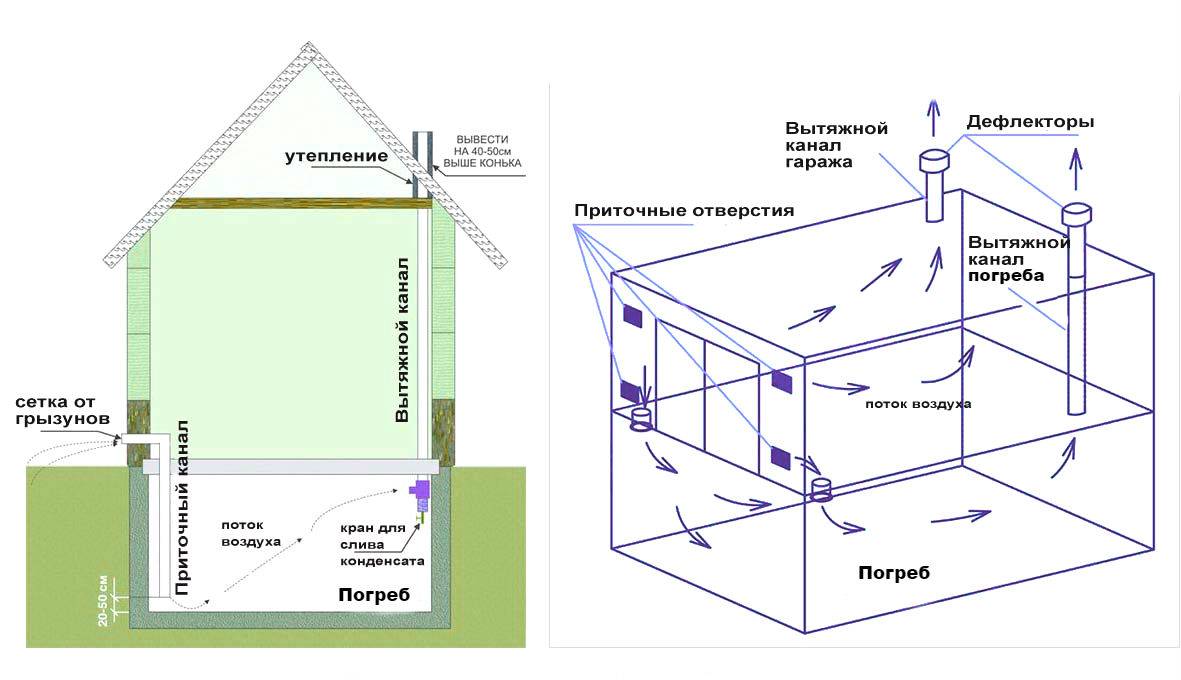

Вентиляция в погребе гаража

Устройство воздухообмена в погребе гаража своими руками – дело довольно простое, нужно лишь правильно понимать причины для образования влажности. Ведь главной проблемой тут является удаление сырости и выдерживание необходимой температуры для сбережения овощей и заготовок. Как в любом сооружении при устройстве вытяжки, приток воздуха в погребе должен быть в нижней точке, а выход – в верхней.

Чтобы не было сильного перепада температур, при устройстве вентиляции в погребе гаража зимой рекомендуется забор воздуха делать как раз из гаража, а не снаружи строения. А также этим приемом можно осуществлять контроль над температурным режимом: зимой вход делать поближе к овощной яме, а летом настраивать у входных ворот.

Таким способом можно снизить конденсат, хотя полностью избавиться от него вряд ли удастся. Большую роль в образовании капели от конденсата играет покрытие и уклон потолка. Стены обычно не покрывают ничем, а просто наносят штукатурку с дальнейшей побелкой. Таким образом, правильное устройство вытяжки в погребе обеспечит условия для более длительного сохранения урожая.

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

1. Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
2. Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
3. Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
4. В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погреба

Правильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”

Схема комбинированной вентиляционной системы гаража

Если вы внедрите в естественную вентиляцию гаража различные механические устройства, то это обеспечит вашему гаражу защиту от непредвиденных капризов природы и сбоёв в законах аэродинамики, которые стимулируют поставку воздуха. Особых отличий от естественной, комбинированная схема вентиляции не имеет. Единственным отличием является внедрение специального вентилятора, работающего от электричества, в вентиляционное отверстие. А также данный вентилятор может быть расположен в стене, при таком условии он будет иметь название осевой. Если данное устройство расположено над кровлей гаража, то оно называется крышным.

Если владелец помещения остановил свой выбор на комбинированной системе вентиляции, то ему не потребуется слишком много средств. Вентилятор является недорогостоящим устройством, и не очень энергозатратен. Слишком высокой эффективностью вентиляционное устройство не отличается, но всё же немного стимулировать поток воздушных масс с помощью него у хозяина гаража получится. Выполнять свои задачи вентилятор может даже при отключении от сети электричества.

Люди, которые разбираются в сферах энергосбережения, устанавливают в своих гаражах маленькие ветряки. При наличии ветра на улице лопасти вентилятора будут вращаться самостоятельно, без использования электричества. Но в тихую погоду с этого устройства пользы будет мало.

Неудобство в использовании комбинированной вентиляционной системы состоит в том, что владельцу гаража необходимо регулярно включать и выключать механическое устройство. С такой проблемой вполне справится обычное реле или бюджетный таймер.

А также неблагоприятным является тот факт, что воздух, проникающий в гараж не очищается и не прогревается в холодную погоду, что может привести к скоплению грязи внутри трубы и значительную потерю тепла внутри самого гаража.

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

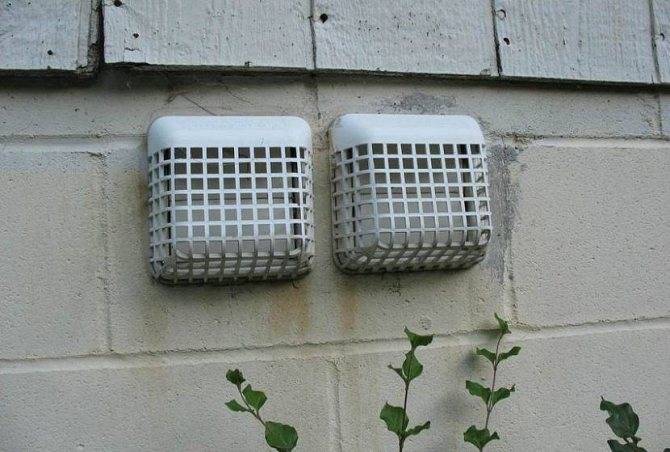

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы. В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Принципы работы вентиляции

На практике могут применяться различные варианты вентиляции. Их можно условно разделить на основании того, какой принцип действия применяется в каждом случае.

Эффективность зависит от качества теплоизоляции и гидроизоляции гаража. Если стены или крыша будут пропускать влагу, вытяжка может с этим не справиться.

Естественная вентиляция

Возможно попытаться решить существующую проблему, приложив минимальные усилия. Этот вариант является наиболее широко распространённым.

Самый простой способ вентилирования помещений Источник 36doors.ru

В этом случае будут необходимы два вентиляционных отверстия. Одно находится в нижней части, у земли. Другое – под потолком. Наиболее подходящий диаметр отверстий может быть получен путём несложных расчётов. Один из вариантов такого расчёта говорит о том, что на каждый квадратный метр площади гаража приходится 2 сантиметра диаметра трубы. То есть, если его площадь составляет 6 кв. метров, то у трубы должен быть диаметр, равный 12 сантиметрам.

Принцип работы построен на том, что в помещении обычно температура выше, чем снаружи. Внутрь попадает относительно холодный воздух, который затем прогревается и выходит через отверстие под потолком. Взамен снаружи поступает свежий воздух.

Наиболее типичные гаражи имеют длину 6 и ширину 3 метра. В этом случае диаметр каждого из отверстий составит 27 сантиметров.

Особенности установки:

• Можно вместо одного нижнего использовать два, но меньшего размера. В этом случае их диаметр должен составлять 70% первоначального размера.
• Вентиляционные отверстия должны располагаться на высоте от 10 до 15 сантиметров от уровня пола в гараже.

К вентиляционным отверстиям монтируются трубы Источник chipmaker.ru

• На другой стороне под потолком делается выходное отверстие для трубы. Последняя выводится вверх, причём, чем выше она будет, тем качественнее станет работать вентиляция. Считается, что минимальная высота не может быть меньше полуметра.
• Щели нужно заделать герметиком, нижние отверстия нужно закрыть решёткой, а верхний край трубы защищают специальным наконечником, который предотвращает попадание осадков.

Надо помнить, что хотя естественная вентиляция и значительно дешевле, но качество ее работы не всегда остается удовлетворительным. Так, например, в тёплую погоду тока воздуха практически не будет.

Нужно учесть, что при выходе воздуха наружу, в трубе будет образовываться конденсат. Если ничего не предпринимать, то он будет накапливаться и стекать вниз. Чтобы этого не произошло, его требуется регулярно удалять, для чего обычно устанавливают отдельный резервуар.

Как итог, из-за низкой эффективности, которой обладает естественная вентиляция в гараже с подвалом, имеет смысл рассмотреть приобретение качественного оборудования. Хотя денег при этом уйдёт больше, но в итоге вытяжка будет обеспечивать качественную вентиляцию в любую погоду.

Таким образом можно проверить насколько действенна вентиляция Источник home.activesys.ru
