Мангал из кирпича своими руками

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

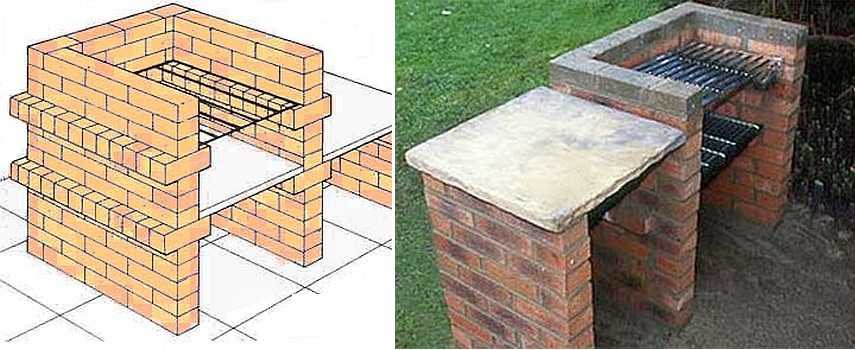

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Модели печей-каминов

Чтобы выбрать подходящий вариант, нужно рассмотреть несколько моделей как по конструкции, так и по месту их установки.

Самая простая конструкция

Это — самая простая конструкция камина барбекю, которую только можно представить. Каменные тумбы с разделочными поверхностями, установленные рядом, выстраиваются по желанию, но без них вряд ли можно будет обойтись, так как для приготовления пищи необходим надежный стол, а постоянно приносить его к печи будет не совсем удобно.

Несложная компактная конструкция

Печь-камин не покрыта крышей и является отдельным элементом дизайнерского украшения ландшафта, не входя в комплекс беседки. Нужно отметить, что она органично вписалась в окружающую обстановку.

Площадка, на которой печь установлена, плавно переходит в лужайку перед ней, где и можно расположиться во время приятного отдыха, сидя за столом, ведя интересные беседы и вкушая деликатесные блюда.

Так как конструкция проста, она имеет только топку для приготовления барбекю и нишу для хранения дров. В такой печи можно приготовить шашлык и другие блюда на мангале — это жареные овощи или мясо на решетке.

При постройке печей-каминов отдельно от беседки, т.е. без крыши, для кладки используют особый водостойкий раствор, который не будет разрушаться от воздействия атмосферных осадков.

Так как эта постройка не слишком массивная, фундамент для нее очень сильно заглублять не нужно, достаточно соорудить армированную плиту толщиной в 12—15 сантиметров и площадью чуть больше основания печи — на 10÷15 сантиметров.

Печь-камин в беседке

Этот вариант печи-камина в комплексе с беседкой более сложен и трудоемок в возведении. Постройка потребует больше времени и материала, но зато она и прослужит более долгий срок, так как будет защищена от дождя и ветра. Сложности встретятся и при проведении дымоотводной трубы через кровлю, равно как и обустройство гидроизоляции вокруг ее оголовка.

Удобная печь-камин в беседке

Осложнит работу и более объемная конструкция печи, так как в комплекс входит не только печь барбекю, но и варочная плита с отдельной топкой, которая должна быть соединена с общей дымоходной трубой. Но удобство этого сооружения неоспоримо, так как здесь, кроме плиты и очага, есть разделочный стол и ниша для запаса топлива.

Если выбор падет на эту модель, но практики в строительстве подобных сооружений нет, то лучше пригласить опытного помощника или мастера, который самостоятельно справится с работой.

Отдельно нужно сказать и о добротной беседке с кирпичными стенами — они спрячут хозяев и гостей не только от ветра, но и от любопытных соседей. Крыша над головой тоже будет в помощь — она не позволит испортить праздник в любую погоду. Во время дождя даже романтично сидеть около огня, в этом защищенном уголке, наблюдая за падающими каплями воды и игрой пламени в очаге.

Печь-камин на террасе

Можно сказать, что этот вариант установки печи-барбекю самый удобный, особенно если территория дачного участка совсем небольшая или плотно засажена экзотическими растениями, расположенными в особом сочетании или на альпийских горках.

Камин-барбекю на террасе — максимум удобств

И, конечно, самым главным удобством установки, является близость к дому. Имея такую печь так близко, с ее помощью можно готовить разнообразные блюда ежедневно. Тем более что в этом комплексе предусмотрены все условия для приготовления полноценного обеда. В то время, когда в топке печи будет жариться мясо, на варочной плите можно приготовить первое блюдо и гарнир. Единственной причиной, которая может помешать процессу готовки — это отсутствие топлива.

Террасная крыша позволит не только готовить все лето на свежем воздухе, но и там же принимать пищу. Установив стол, стулья или кресла, можно обеспечить все удобства для вечернего отдыха перед горящей печкой.

Для комплекса понадобится больше топлива, потому что в процессе приготовления будут участвовать две топки: для барбекю и под варочной плитой.

Если установить такое сооружение в частном доме, то печь не раз выручит в различных непредвиденных ситуациях. Например, готовится праздник, а электричество по каким-то причинам отключили. В этом случае растапливается печь, и все задуманное готовятся на ней.

Кроме таких моделей существуют и другие, в которых устраиваются приспособления для расширения функций этого комплекса — это могут быть казан, коптильня, гриль и бак для нагрева воды.

Подсказки для металлических аналогов

Металлические мангалы более легкие и практичные, чем кирпичные аналоги. Тут бывает множество нюансов, которые зависят от выбранного материала, из которого будет изготавливаться мангал. Рассмотрим некоторые из них:

  1. Можно сделать приспособление для барбекю, используя 200-литровую бочку. Однако тут ширина всегда будет больше по умолчанию, поскольку габариты у бочки не совпадают со стандартными размерами.
  2. Можно использовать нержавеющий бак стиральной машины, чтобы получился очаг из вертикальной трубы. К такой конструкции шампуры приспособить не получится, а вот металлическая решетка для гриля отлично подойдет.
  3. Ножки можно сделать из различных б/у материалов. Это не всегда удобно с точки зрения практичности, зато сделает ваш мангал необычным.
  4. Сверлить дырки или нет каждый решает сам. Многие сходятся на том, что от них больше вреда, чем пользы.
  5. Металлическое приспособление рекомендуется покрыть огнеупорной краской. Так вы придадите ему презентабельный вид и увеличите срок эксплуатации.

Смотреть так же:

Итак, мы рассмотрели стандартные размеры мангалов. Теперь вы сможете самостоятельно соорудить эту конструкцию и порадовать близких вкусным шашлыком.

ПоделитьсяПоделитьсяПоделитьсяКласснутьТвитнутьЗапинить

Простая конструкция мангала

В интернете можно найти фото самой простой модификации мангала из кирпича. Такой мангал состоит только из цоколя и жаровни, а в некоторых случаях имеет выступы для удержания решетки. Для его постройки не потребуются большие денежные вложения и трудозатраты. Оптимален для компании, состоящей из 4 человек, но не более.

В случае, если вы захотите соорудить более крупный мангал для большой компании или мангал с коптильней, вам не обойтись без ветровых стен, навеса и дымохода.

Мангал-коптильня, сооруженный самостоятельно, обладает рядом преимуществ перед произведенным на заводе. Материалы, выбранные и использованные при его изготовлении, придают неповторимые вкусовые качества готовому продукту.

Негативные стороны сооружения мангала своими силами – необходимость обладания соответствующими строительными навыками и опытом, отсутствие возможности перемещения построенного сооружения.

В связи с этим ошибка, допущенная при самостоятельном планировании места постройки, может привести к непредвиденным убыткам.

Самый простой мангал

Самый простой кирпичный мангал своими руками можно сложить даже без фундамента и раствора. Примером может служить вот такой маленький мангал, который можно вполне назвать небольшим мангальным комплексом.

Однако это скорее пробный вариант, который покажет, подходит ли вам конструкция, удобна ли она или нужно внести улучшения.

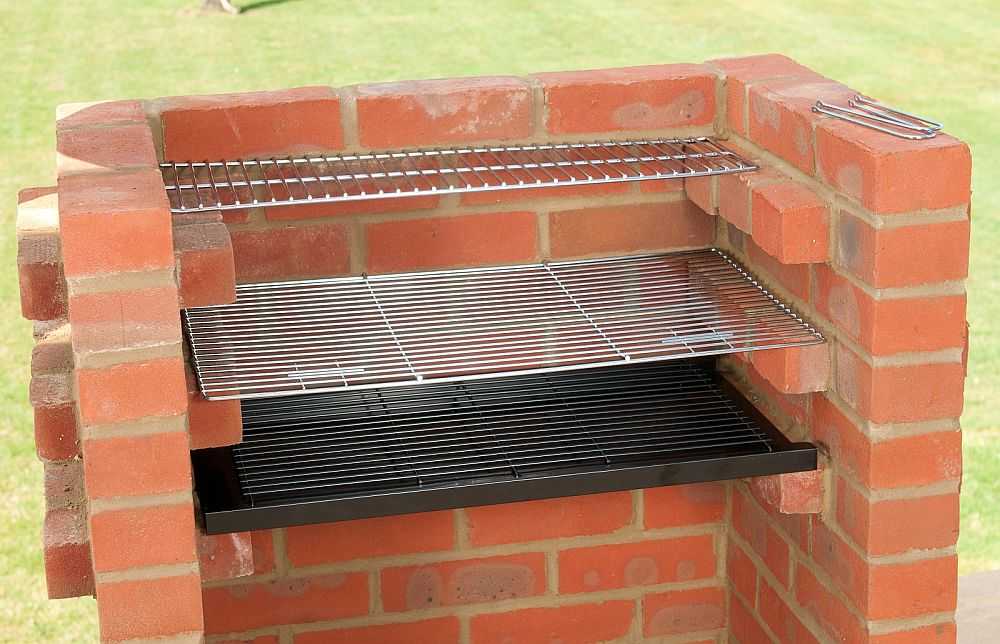

Мангал барбекю — минималистичная конструкция

Одним из простых и удобных мангалов, имеющих несколько разновидностей, считают шашлычницу П-образной формы. Ее стандартный размер — 3 кирпича в глубину, 4-7 рядов в ширину.

На уровне предполагаемого дна топки делают перекрытие или выступ для установки жаровни в виде короба или металлического листа. Высота установки, как правило, определяется размером от земли до запястья и составляет 85-100 см.

Выступы, расположенные через 2—3 ряда, предназначены для размещения решеток, на которых будет готовиться пища: на нижней — мясо, на верхней — овощи.

Эту шашлычницу из кирпича своими руками удастся построить каждому, кто возьмется за дело. Такой вариант самодельного мангала-барбекю обычно становится первым в печной практике новичка.

Конструкция с перекрытием, на котором возводится жаровня, требует больше времени.

Открытый мангал-барбекю

Перекрытие можно сделать несколькими способами:

соорудить опалубку и залить бетонную плиту;

просверлить в кирпичах отверстия и пропустить в них шпильку, опирающуюся на боковые стенки конструкции;

проложить на боковые стены металлические уголки, полосы или прутья, на которые будет опираться кирпич.

Пример выполнения перемычки

Над перекрытием можно выложить как открытую, П-образную, так и закрытую жаровню.

Несколько усовершенствованная конструкция имеет Ш-образное сечение, благодаря чему у мангала появляется столик, на котором удобно ставить посуду, специи, продукты. На его месте может также разместиться печь под казан.

Как построить простой мангал со столиком: порядовка и фото:

Строительство простого мангала барбекю с разделочным столом

Уличный с казаном

Если меню не ограничивается блюдами, приготовленными на углях, стоит задуматься о возведении мангала, комбинированного с печью под казан. Мангал и казан делают ассортимент приготавливаемых блюд практически неограниченным. А на свежем воздухе их намного вкуснее не только есть, но и готовить.

В основе простого уличного мангала-барбекю и печкой под казан лежит Ш-образная конструкция с отличием от предыдущей в том, что на месте стола размещается печь. Для печи понадобится колосник, дверца и накладка с кольцами.

Алгоритм работ показан на фото.

Оригинальный мангал из бочки

Металлические бочки есть почти в каждом огороде или в саду. В том числе уже давно не используемые. Одна из идей, по которой могут быть возведены мангал и барбекюшница своими руками: обложить такую бочку декоративным камнем или кирпичом.

Многие люди уже успешно реализовали такой мини-проект у себя на участке. Кстати, стоит такая бочка совсем недорого, поэтому можно приобрести её специально для этой цели.

Выбирая такой вариант, стоит озаботиться способом выгребания углей. Есть два основных подхода:

Изначально в бочке делается прорезь и вставляется дверца. Это более трудозатратный вариант, на который уйдёт время и деньги, пусть и небольшие. Но только в начале – в дальнейшем владелец такого мангала ещё не раз скажет себе спасибо за то, что организовал столь простой способ уборки золы и углей.

Приобрести или сделать совок, у которого ручка расположена под прямым углом относительно загребной части. В этом случае убирать будет чуть сложнее, зато на этапе строительства мангала ничего сложного нет.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

  • сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
  • форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
  • качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

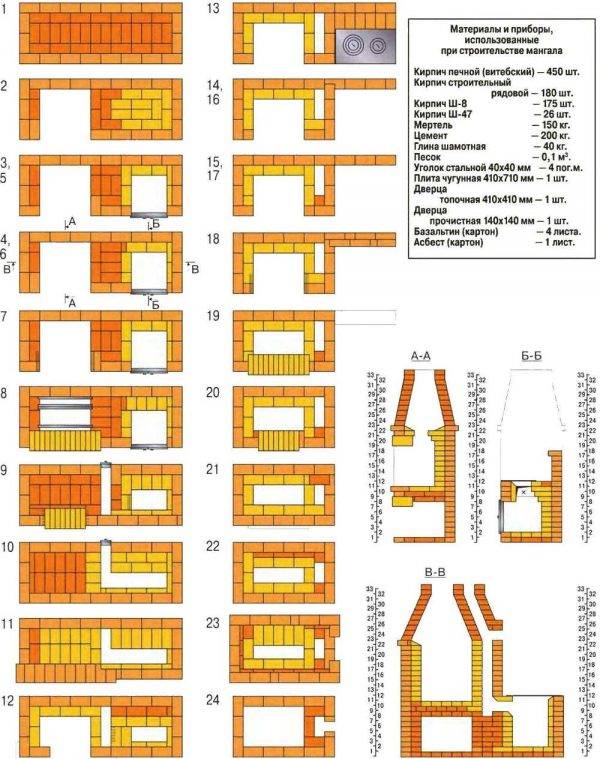

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Материалы для строительства

Как уже говорилось, основание для мангала надо бетонировать или хотя бы трамбовать и отсыпать щебнем. Поэтому первым в списки необходимых материалов стоит назвать цемент – как для бетонирования, так и для скрепления кладки. Для заливки допустимо применение марки цемента М50…М100, для кладки – М100…М150.

Так же для раствора необходим песок. При кладке из кирпича или любых блоков (кроме бутового и дикого камня) используют песок с размером зерна 2,5 мм. Для камня допустима зернистость 5 мм.

Для относительно недолговечных сооружений можно использовать практически любой кирпич или камень – хоть обломки битых блоков, оставшихся от строительства – и обычный цементный раствор. Если же постройка планируется надолго и всерьез, лучше потратиться на шамотный (огнеупорный) кирпич.

Класть его на цементно-песчаный раствор нельзя, оптимальным вариантом смеси для кладки считается глина с песком. В строительных и специализированных, ориентированных на печников, магазинах можно найти разнообразные варианты сухих смесей для кладки огнеупорного кирпича.

Решетки для мангала могут быть самыми обычными, купленными в ближайшем хозяйственном магазине, или самодельными, из черных сплавов или нержавеющей стали.

Материалы для сооружения мангала

Чек-лист для проверки всех заготовленных материалов перед начало работ по возведению мангала. Лучше проверить, чем бегать и докупать детали в процессе.

  • Известь гашенная
  • Компоненты для разметки площадки
  • Вода
  • Дверца для топки
  • Кирпич огнеупорный
  • Цемент
  • Металлические уголки
  • Песок
  • Кирпич обыкновенный
  • Сетка для армирования или стержни для армирования
  • Проволока прочная
  • Плитка для столешницы

Также стоит позаботиться о необходимости базовых инструментов, которые следует приобрести или взять у друзей на время:

  • мастерок
  • рулетка
  • уровень
  • таз для замеса раствора
  • молоток
  • лопата
  • уголок
  • болгарка

Важно: разный кирпич можно использовать для удешевления процесса изготовления мангала. Красный кирпич подойдет для облицовки и тех зон, где нагрев мангала не достаточно высокий

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

  • емкость для замеса кладочной смеси;
  • миксер или бетономешалка;
  • лопата;
  • ведра;
  • колышки со шнуром;
  • рулетка;
  • строительный уровень;
  • мастерок;
  • болгарка;
  • перфоратор;
  • строительный молоток;
  • щетка для снятия раствора;
  • перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

  • цемент М-400;
  • рубероид РКП-350;
  • доска, брус;
  • гравий;
  • песок;
  • смесь кладочная глино-шамотная для огнеупорной кладки;
  • армированная сетка;
  • арматура;
  • уголок;
  • кирпич;
  • листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобитсяНаименование
Трубадымосборник из металла;зонт на дымовую трубу.
Печьшаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильнядверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырекдеревянный брус;рубероид;крепеж;черепица.
Облицовкаоблицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпичаМаркаРазмеры, ммПрименение
ШамотныйША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55Топка печи ижаровни,свод дымохода
Красный печнойМ-200М-180250х120х65250х120х88250х120х138Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелыйМ-100М-125М-150250х120х65250х120х65250х120х65Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный250х120х65250х120х88250х85х65Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

  • Кирпич шамотный
  • Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

  • Шамотный кирпич ША-5
  • Шамотный кирпич ША-6
  • Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

  • Кирпич красный огнеупорный
  • Кирпич красный рядовой
  • Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Мангал из кирпича своими руками: фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации – это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша – гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
