Как сделать ТВ антенну своими руками: для дачи и дома

Все зависит от диапазона

Пивные банки, безусловно, материал очень доступный. Но такая антенна принимает только сигнал на дециметровых волнах ДМВ. Для метрового диапазона такая антенна не годится. В принципе, по аналогичной технологии можно сделать устройство из любых металлических трубок, но сначала надо определить частоту вещания. Именно от нее зависит длина металлических цилиндров. Вся полоса вещания эфирного телевидения занимает частоты от 50 до 230 мГц и делится на 12 каналов:

• 50 мГц – 271-276 см;
• 59, 25 мГц — 229-234 см
• 77,25 МГц — 177-179 см
• 85,25 МГц — 162-163 см
• 93,25 МГц — 147-150 см
• 175,25 МГц — 85 см;
• 183,25 МГц — 80 см;
• 191,25 МГц — 77 см;
• 199,25 МГц -75 см;
• 207,25 МГц — 71 см;
• 215,25 МГц — 69 см;
• 223,25 МГц — 66 см.

Готовим материалы

Для антенны из трубок вам нужны:

• металлическая труба (латунная, медная, стальная, алюминиевая);
• телевизионный кабель;
• текстолит:
• металлические полосы;
• штанга.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

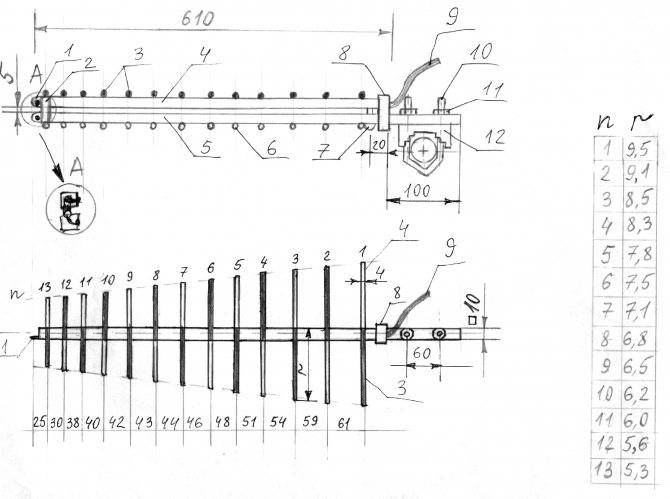

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

1. Начало расчёта длины диполей выполняется со второго по длине.
2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Схема антенны «Дельта»

Это правда работает?

Подобными антеннами можно получить неплохой результат. К сожалению, показатели двух антенн, сделанных по одной инструкции, могут отличаться между собой. К тому же, реальные параметры самодельных антенн практически не поддаются расчету, поэтому иногда приходится сделать несколько экземпляров одной и той же конструкции.

Конечно, покупные антенны заводского исполнения работают намного стабильнее

Если нет времени или навыка — стоит обратить внимание на эти варианты:

• внешняя антенна для роутера на 6 dB,
• внешняя антенна для роутера на 12 dB,
• вынесенная антенна для роутера,
• усилитель Xiaomi Mi Amplifier 2,
• мощный усилитель/повторитель.

Важным преимуществом самоделки является дешевизна, простота и скорость изготовления — 20 минут, и Wi-Fi работает намного лучше. И для дома, и для дачи такой вариант может оказаться вполне применим.

Рейтинг поста:

(5.00 из 5, оценили: 2)

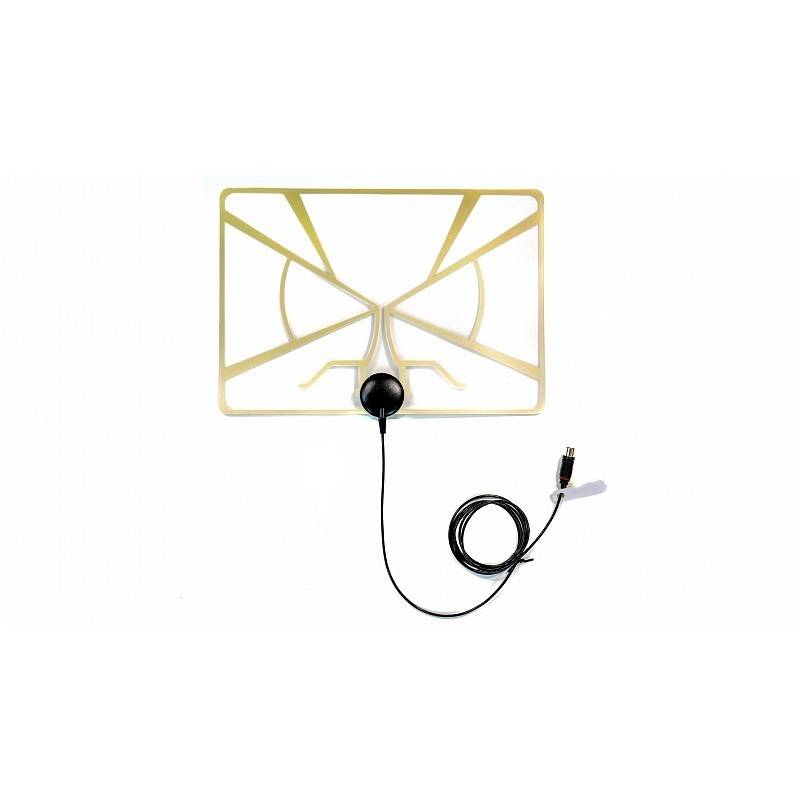

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

Так и в нашем случае, советуется рассматривать все поэтапно.

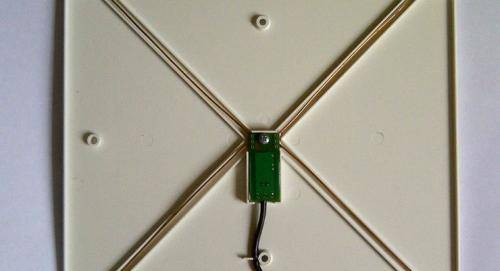

Антенна для FM и УКВ диапазонов

Указанные диапазоны пересекаются, однако на практике принято выделять старый советский и новый европейский. Первый пролегает ниже 74 МГц, второй – выше 88 МГц. Антенна для этих диапазонов может быть изготовлена элементарно из обычной фольги. Размеры будут разные. Для этого понадобится небольшая квадратная плоская доска. Начнем с FM-диапазона, потом плавно перейдем на УКВ.

Берем плашку размером 15х15 см. Понадобится фольга 13х13 см. Допускается спаять из двух или более частей меньшего размера. Составим нужную фигуру полосками толщиной 15 мм. А как – сейчас расскажем:

1. Во взятой фольге посредине вырезается квадратное отверстие стороной 10 см. Получится ровная рамка толщиной 15 мм, которую склеим из полосок.
2. Посредине внизу вырезается тонкий кусок, 3 мм шириной.
3. Теперь фигура наклеивается на доску для прочности.

Подключаем кабель РК – 50 следующим образом:

1. Припаиваем центральную жилу самодельной антенны для радио в правой нижней части. Посередине полоски напротив правого края вырезанной части.
2. Экран напаивается также посредине, левее на 25 мм.

Для диапазона УКВ меняются размеры:

1. Сторона плашки – 18 см.
2. Сторона внешнего квадрата – 15,5 см.
3. Толщина – 18 мм.
4. Расстояние между контактами 4 см.

Наш рассказ окончен о том, как сделать антенну для радиоприемника своими руками из подручных материалов. Некоторые конструкции хороши для дачи, на природе, другие пригодятся в транспорте. А для карманного использования припаивается кусочек проволоки к разъему. Об этом тоже вскользь упомянули. Владельцы дорогих телевизоров, обходящие стороной портал ВашТехник, покупают недешевое оборудование, забывая: самодельные конструкции экономят массу времени, сил, массу тела…

Хотим напомнить – статьи тематические низкого качества, не блещут профессионализмом. Для настройки реальных антенн нужны специальные приборы. Каждое устройство сделает прием лучше. Новоиспеченный конструктив может именоваться антенной для радиоприемника, сделанной своими руками.

Принцип работы и конструкция приемных антенн

Основа их работы – коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

• Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
• Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель – КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Шаг 1: Выбор модели антенны

Если вы не заинтересованы в объяснении принципа действия этой самодельной антенны из пивных банок, этот шаг можно пропустить. Собрать ее можно и без понимания технических аспектов.

Когда идея со скрепкой не дала результатов, я всерьез подумывал просто пойти и купит антенну в магазине. Но потом я решил, что нужно приложить все силы к решению этой задачи и все получится, так что я начал поиски в сети. Согласно полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия говорит, что «эта антенна самая простая в практическом исполнении с теоретической точки зрения». Простая – значит, хорошая. Не буду вдаваться в подробности, для этого есть Вики.

Я погуглил еще и узнал, что могу спокойно пропустить все вычисления, указанные в статье Википедии, и просто сделать антенну из алюминиевой банки.

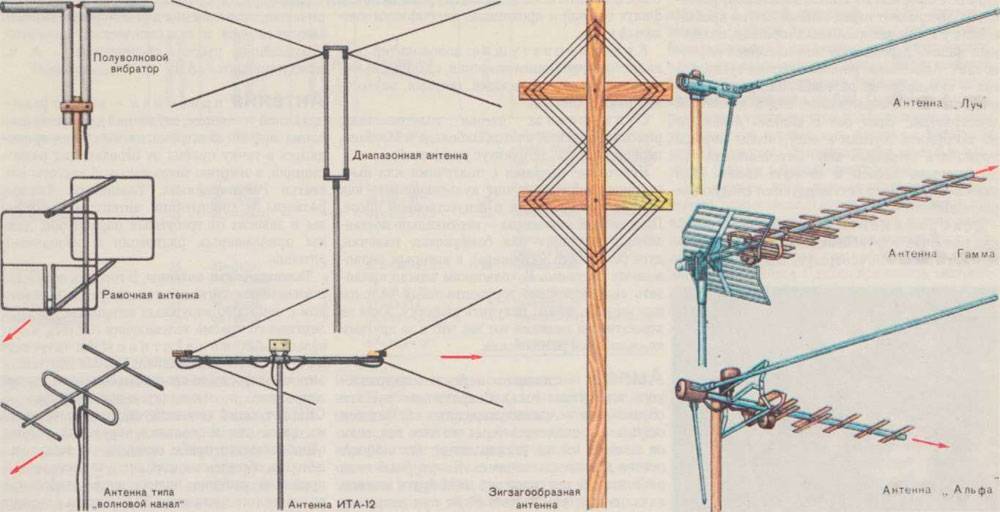

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность

Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

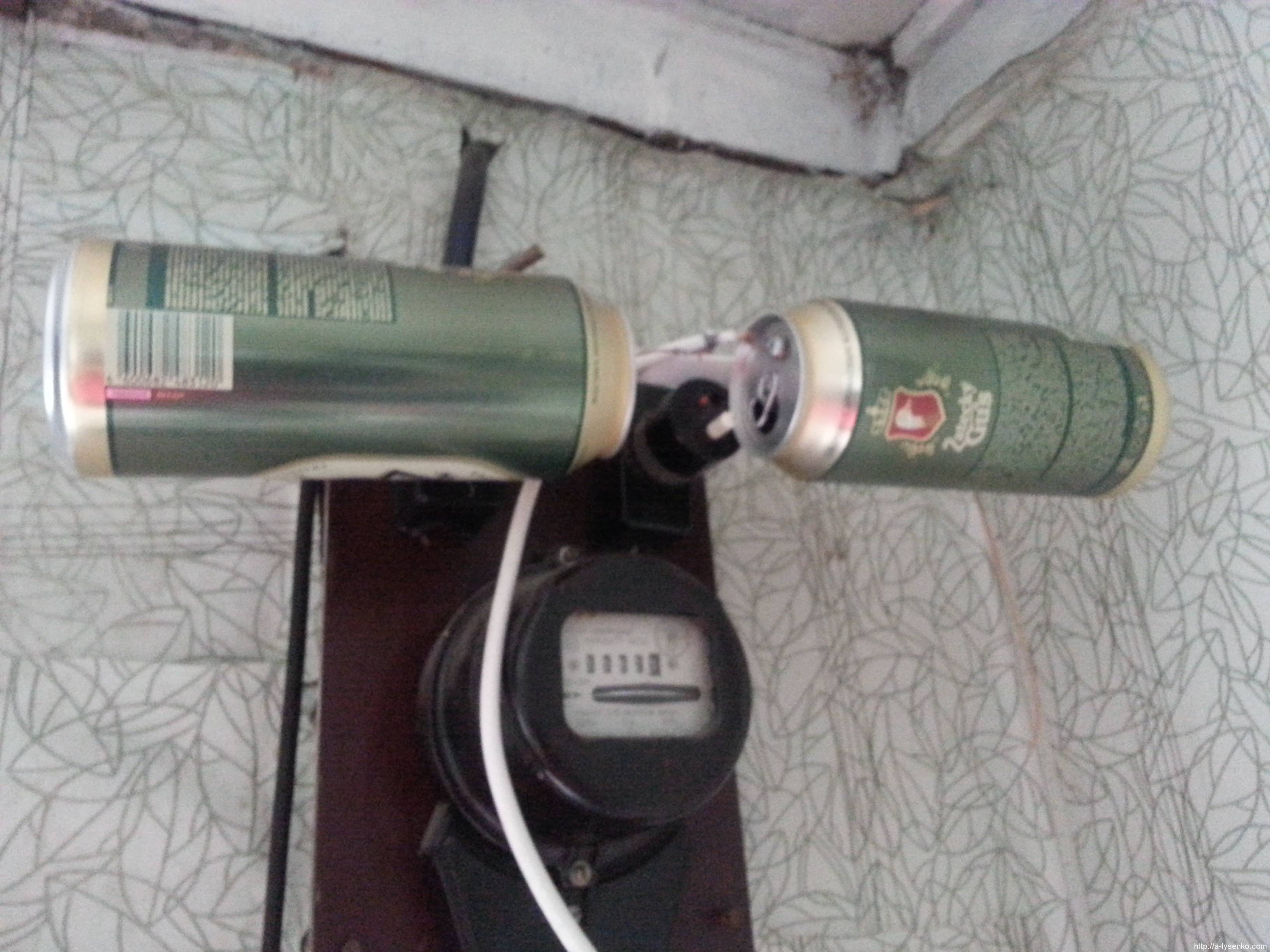

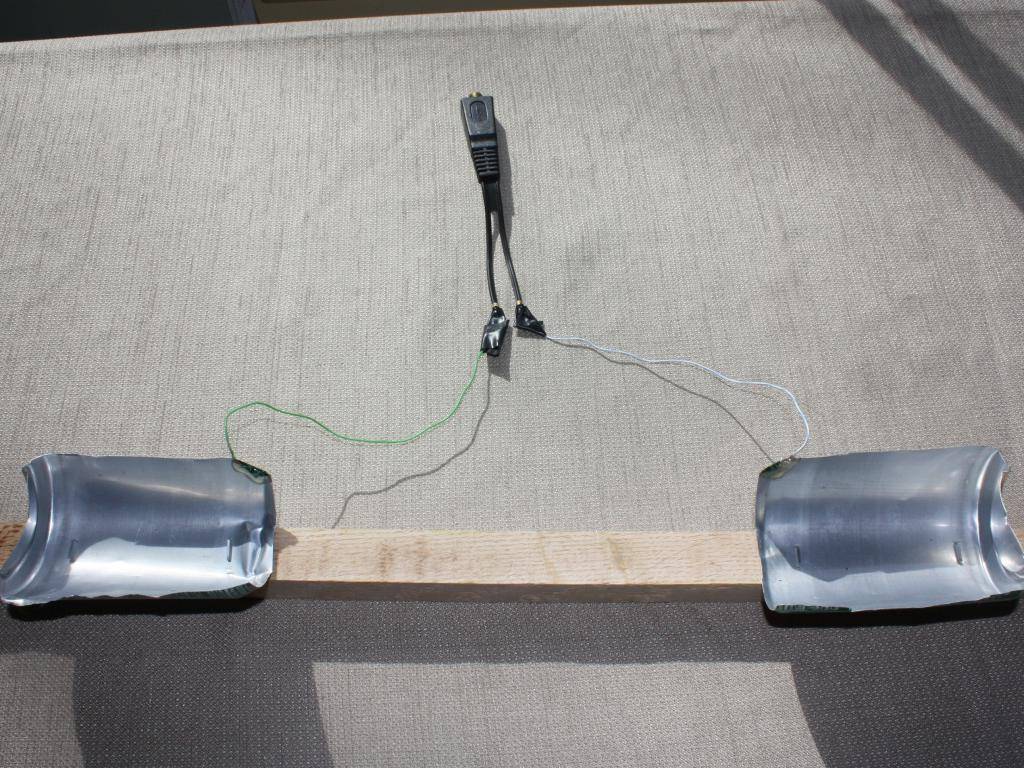

Как сделать антенну из пивных банок — пошаговая инструкция

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

1. Прежде нужно определиться с длиной кабеля. На этот показатель влияет предполагаемое место размещения будущего приемного устройства. Можно устанавливать антенну изнутри помещения, возле окна либо в непосредственной близости к телевизору. Можно вынести конструкцию на улицу и устанавливать на крыше. Как правило, длина кабеля составляет от полутора до пяти метров.

2. Один конец кабеля оснащается штекером, второй конец освобождается от внутренней жилы где-то на расстоянии от 5 до 10 сантиметров.

3. Оплетка расплетается и скручивается особняком от главной жилы.
4. Оплетка ни в коем случае не должна касаться главной жилы. При этом оставляется 2 см изоляционного пластикового слоя.
5. Готовятся пивные банки — их нужно опустошить. Пустые банки тщательно промываются водой, хорошо высушиваются.
6. Подсоединяем чистые сухие банки к кабелю, используя один из выбранных способов.
   • Способ первый. Берем центральную кабельную жилу и припаиваем ее к верху пивной банки (где предусмотрена открывалка). Оплетка припаивается ко второй банке. Стоит отметить, что достаточно сложно припаять кабель к алюминию, используя канифоль, поэтому берется наждачная бумага и то место, где будет происходить пайка, тщательно зашкуривается.
   • Способ второй. Берем саморезы и при помощи отвертки вкручиваем их в первую и вторую пивные банки. Шляпки саморезов не должны соприкасаться с поверхностью банок, а отставать от них на расстояние около 2 – 3 миллиметров. Зазор необходим для того, чтобы была возможность примотать кончики телевизионного кабеля к саморезам.
   • Способ третий. Считается самым элементарным. Если вы не повредили открывашки на крышках, то их можно использовать для того, чтобы на них намотать концы кабеля. Чтобы припаять разнородные металлы один к другому, стоит воспользоваться услугами ортофосфорной кислоты. Это средство известно практически всем автолюбителям и представляет собой преобразователь ржавчины. Товар можно приобрести в любом автомагазине по доступной цене.
7. В основном телевизионная антенна готова к применению. Дело осталось за малым – соорудить конструкцию. В ход могут пойти любые рейки, небольшие дощечки, тремпель (плечики), пластиковые трубки. К этим нехитрым держателям при помощи скотча либо изоленты приматываем наши пивные банки. Промежуток между банками выбирается экспериментальным способом. Подключаем вновь созданную антенну к телевизору. Непрочно крепим банки и начинаем их двигать по планке (доскам, палкам) и ждем, когда сигнал станет самым оптимальным. Как только «поймали» лучший сигнал, приматываем банки серьезно. Минимальное расстояние, с которого стоит начинать движение банок, различное, в зависимости от объема. При наличии 0,75 литровых банок движение начинается с расстояния 7,5 см. Чтобы было удобно двигаться по комнате с кабелем, его стоит примотать к той же палке, используя изоляционную ленту либо обычный скотч.
8. Телевизионная антенна готова. Последний штрих – воткнуть ее в гнездо телевизора, определить ей оптимальное место дислокации и смотреть передачи в качественном изображении.

Полезные видео-инструкции по изготовлению антенн из банок:

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Изготовление дециметровой антенны.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры. Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель/

Кольцевидная антенна для цифрового ТВ.

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм. Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Антенна в виде рамки.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала). Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Петлевая антенна из трубы.

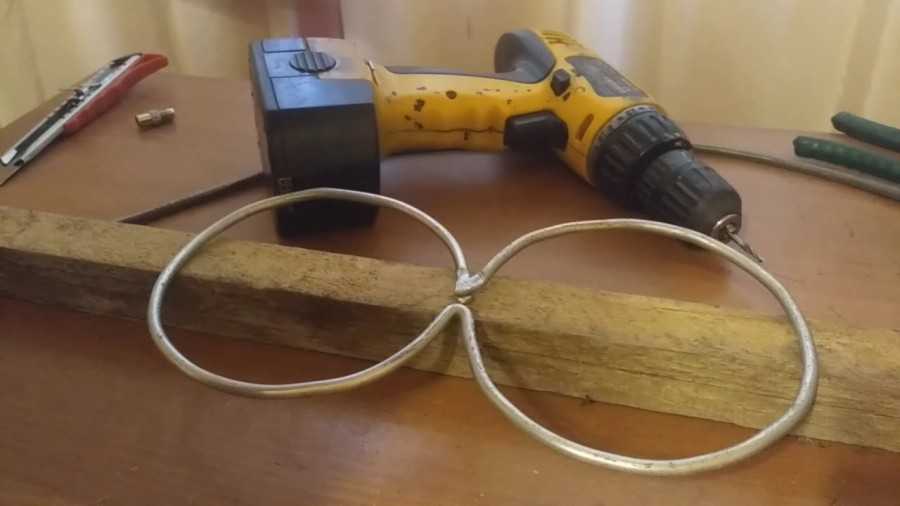

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

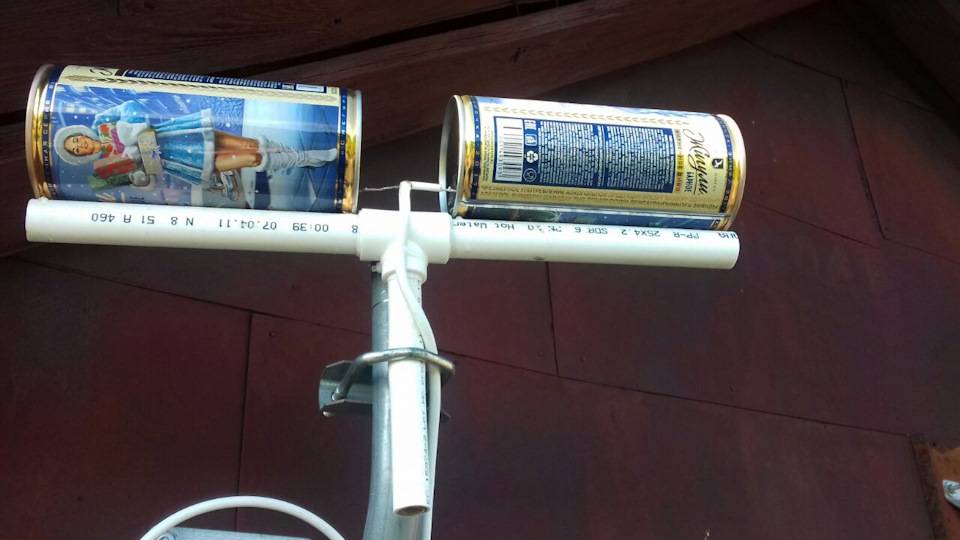

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.
