Как сделать беседку из поликарбоната: фото, видео, чертежи

Важные этапы строительства

Фундамент

Так как беседка представляет из себя металлическую конструкцию, то целесообразно будет сделать максимально простой и дешёвый фундамент из блоков. Их можно сделать самостоятельно из раствора бетона или купить готовые полнотелые фундаментные блоки 20 на 20 на 40 см.

Под размеры 3 на 3 метра

Под беседку 3 на 4 метра

Фундамент из блоков (лучший вариант для металлической беседки)

Сварка металлического каркаса

Сварка металла — основная работа при самостоятельном возведении беседки

В отличие от дерева, которое можно соединить саморезами, металл придётся варить. Для этого вам понадобится сварочный аппарат, электроды и умение варки.

Нижняя обвязка

Поверх фундамента укладываются металлические трубы, служащие основой всей конструкции. Размеры металла должна быть побольше, так как именной на нём будет держаться вся масса беседки вместе с людьми (фундамент не в счёт, он из бетона).

Фундамент из блоков

Обвязка из металла под беседку (на столбах)

Стойки

Для возведения стен необходимо установить вертикальные стойки, которые привариваются к металлу нижней обвязки. В зависимости от величины беседки количество столбов может кардинально отличаться.

Например, для беседки из металла 3 на 4 метра количество стоек составляет 11 штук (по 4 с боковых сторон, 2 на входной проём и 1 на заднюю стенку).

Готовый каркас из 11 столбов

Если форма постройки имеет количество граней более четырёх, то на каждую из них необходимо будет установить столб. Это наглядно показано на шестигранной беседке (фото ниже). Для классической квадратной постройки количество стоек может быть минимальным.

Четыре основные стойки и 2 под дверной проём

Шесть столбов для шестигранной формы

Крыша

Проект четырёхскатной крыши из металла

Для верхней части беседки лучше использовать материал не тоньше, нежели вертикальные стойки.

Помимо кровельного материала (в нашем случае это лёгкий поликарбонат, но всё же), крыша должна будет выдержать нагрузки ветра и снега, который может ощутимо деформировать стальные трубы.

Важную роль играет дополнительная удерживающая опоры (ферма). В зависимости от формы крыши, её конструкция будет отличаться, поэтому предлагаю изучить несколько вариантов на фотографиях ниже.

Круглая

Шестигранная

Монтаж поликарбоната

Листы данного материала можно использовать для двух частей беседки:

  1. Как кровля на крышу.
  2. Как обшивка на стены.

Про монтаж поликарбоната на крышу можно почитать в другой публикации, где мы этот вопрос осветили подробно. Там есть прекрасная видеоинструкция, которая наглядно покажет с чего начинать и чем заканчивать укладку.

Инструкция по монтажу поликарбоната

Обшивка стен происходит по схожей технологии, монтаж также осуществляется с помощью саморезов с шайбой.

Полезные советы по укладке вы можете посмотреть в видео, представленном каналом на Youtube «Zenon Video». Там вы увидите полезную информацию для тех людей, которые никогда не работали или только начинают осваивать поликарбонат.

Необходимость фундамента

Если согласно схеме будущая беседка будет иметь массивный вид, а в качестве основных материалов использоваться комбинирование поликарбоната с древесиной либо же кирпичом, тогда укладка фундамента – это обязательный этап сборки конструкции. Подойдет столбчатое либо мелкозаглубленное ленточное основание. Для закрытого типа беседок с камином, барбекю или мангалом внутри можно залить монолит. Кроме того, под отопительное изделие создается отдельный фундамент.

А вот для облегченных построек можно обойтись установкой несущих труб. Они станут простой, но прочной основой конструкции.

Установка крыши

Главной целью является строительство беседки, которая спасать от непогоды и будет достаточно надежной. Поэтому к крыше (см.Крыша для беседки из поликарбоната: в чем отличия от других материалов) предъявляются такие требования как: герметичность и прочность.

Снег, град или дождь съедут по поверхности вниз и не нанесут вреда самой беседки, если верхушка крыши будет установлена под наклоном.Итак:

Расположите материал и вычертите на нем детали. Их аккуратно вырезают ножовкой — обычно никаких проблем с этим не возникает, так как поликарбонат легко поддается резке.

  • Чтобы каркас с крышей были соединены плотно, необходимо заранее проделать небольшие отверстия под винты.
  • Конструкцию собирают с помощью приготовленных реек и уплотнителей. По возможности, места крепления прокладываются резиновыми шайбами.
  • При соединении со стойками лучше всего применять металлический уголок. Он позволит правильно выдержать угол крепления.

Беседка, это монолитное, единое сооружения, поэтому разрозненная мебель вряд ли подойдет. Обычно мебель делают из дерева, для этого подойдут необрезные доски, брус. К боковым поверхностям и полу детали прикручиваются саморезами.

Как отличить качественный материал от «халявы»

Существует несколько хитростей, которые помогут вам «на глаз» определить качественный или дешевый поликарбонат. Для этого придется сделать кое-какие манипуляции с материалом, поэтому некоторые показатели придется проверять вручную.

Подобных проблем лучше избегать путем покупки качественного карбоната

Хрупкость

Попробуйте продавить поликарбонат пальцами с двух сторон. Сильно прогибается, ломается, крошится? Вероятно, качество материала оставляет желать лучшего.

Качественный поликарбонат даже маленькой толщиной 4 мм продавить достаточно сложно, для этого необходимо приложить определенное усилие. Поэтому если под вашей рукой 8 мм соты материала прогнулись полностью, тогда есть смысл отказаться от покупки.

Вес/h3> Так как карбонат одинаковой толщины может весить и стоить по-разному, необходимо знать удельный вес 1 кв. метра готовой продукции поликарбоната. В таблице ниже представлены стандартные показатели, на которые ориентируются все ведущие производители и поставщики.

Поликарбонат: монолитный или ячеистый?

Разнообразие поликарбоната по структуре небольшое — всего два варианта: монолитный и ячеистый. Главный плюс ячеистой структуры в том, что воздушные пустоты способствуют хорошей теплоизоляции.

Беседка укрытая ячеистым поликарбонатом цвета «бронза»

Но это достоинство для крыши теплицы, но никак не для внешнего навеса. Монолитный поликарбонат характеризуется прочностью и светопроницаемостью, пыль не может проникнуть в монолит и испортить его внешний вид.

Градоустойчивый козырёк над террасой из монолитного поликарбоната.

Потому для внешних строений однозначно лучше брать монолитный.

Это интересно: Резиновое покрытие для гаража — плюсы и минусы

Выбор формы беседки

Согласно задумке хозяев постройка может иметь вид абсолютно любой геометрической фигуры и не только. Наибольшую популярность получили такие конструкции:

  • квадратные;
  • круглые;
  • прямоугольные;
  • модульные;
  • шести, восьмигранные.

Кроме того, встречаются беседки в виде полукруга, треугольника или бочки.

Фото: различные варианты конструкций из металлопроката и поликарбоната

В качестве крыши может быть использована:

  • односкатная;
  • двухскатная;
  • шатровая.

Красиво будет смотреться комбинированный вариант металлического каркаса и поликарбонатной покатой кровли в конструкции перголы. Или пристроенный навес для автомобиля с крышей из поликарбоната.

Стоит отметить, что независимо от выбора формы – этот момент обязательно должен быть отражен в чертеже постройки.

Чертеж: в качестве материала используется сотовый поликарбонат 6 мм и профиль 40 х 40 х 2

Способы монтажа

Технологии монтажа поликарбоната мало отличаются друг от друга, но имеют некоторые особенности, связанные с характеристиками возводимой конструкции, которая предполагает горизонтальное или вертикальное прямое, а также арочное остекление поликарбонатными листами.

Плоские кровли

Горизонтальное расположение листов сотового поликарбоната с небольшим уклоном для слива дождевой воды – это один из малоподходящих вариантов для снежных регионов. Плоская кровля имеет наименьшее сопротивление весу скопившегося снега. Для снижения риска пролома делают уклон, по которому снежные массы сходят со скатной крыши. – Уклон плоской кровли в 40° – один из наиболее распространенных видов скатных крыш из поликарбоната. Но если вы хотите сделать максимально горизонтальную поверхность, предусмотрите как минимум 5° наклона. Это минимально допустимый уклон. – Для встраиваемого в рамы поликарбоната нужно заранее учесть коэффициент температурного расширения. Он зависит от толщины поликарбонатных листов. – Для скатных крыш используйте алюминиевые профили. – Расстояние между стропилами должно быть таким, чтобы место стыка листов было строго посредине бруска. – Обрабатывайте швы мастикой. – Предусмотрите компенсационный зазор между поликарбонатными листами около 5 мм. – По окончании монтажа профилей установите ограничители и зафиксируйте их заклепками.

Арочные кровли и навесы

Гибкость сотового поликарбоната дает возможность использовать его в качестве основного материала для арочных навесов и криволинейных крыш беседок, теплиц, бассейнов и т.п. сооружений. Поликарбонатные листы легко монтируются на каркас из любых материалов и практически любой конфигурации. – Не изгибайте сотовый поликарбонат поперек ребер жесткости. – Не сгибайте листы больше, чем это разрешено в технических характеристиках. – Используйте прижимной профиль из поликарбоната. Для алюминиевых профилей радиус кривизны должен быть чуть меньше, чем общий радиус дуги арки.

Видео «Закрытие веранды поликарбонатом»

Из этого видео вы узнаете, как своими руками закрыть веранду поликарбонатом:

При остеклении веранды, если хотите иметь прозрачные окна, устанавливайте листы из монолитного поликарбоната, а при желании находиться в теплом помещении выбирайте сотовый поликарбонат.

На подготовительном этапе:

1. Выберите конструкцию окон веранды:

  • открывающиеся или распашные;
  • раздвижные;
  • глухие.

2. Определитесь с видом листового поликарбоната – структурированный или монолитный.

3. Выясните размеры листов, которые приобретете. Для остекления предпочтительней материал толщиной 8–10 мм.

Перед тем как применять поликарбонат в роли окон стоит определится с толщиной поликарбонатного листа

4. Зная габариты веранды, размеры листов поликарбоната, составьте эскиз с нанесением размеров всех элементов сооружения: фундамента, крыши, стоек, перемычек, оконным рам и т. д.

5. Подготовьте материалы:

  • листовой поликарбонат;
  • скотч или клейкую ленту для защиты поверхности материала;
  • соединительные профили для поликарбоната как элементы несущей конструкции;
  • специальные шайбы под саморезы и винты;
  • крепежные изделия;
  • монтажную пену.

6. Подготовьте инструменты:

  • перфоратор или дрель;
  • пассатижи;
  • шуруповерт;

Для монтажа поликарбонатного стекла вам потребуется шуруповерт

  • отвертки;
  • канцелярский нож;
  • строительный уровень;
  • электролобзик;
  • напильник;
  • ножовка по дереву и металлу;
  • рулетку.

Поликарбонат: безоговорочная победа над соперниками

Этот полимер, особенно тот, что с ячеистой структурой, является идеальным для строительства таких беседок. Почему? Судите сами:

  • он прозрачен и довольно прочен;
  • ему не страшны влага, солнце и температурные перепады;
  • легкий вес материала позволяет соорудить конструкцию даже без фундамента;
  • поликарбонат можно с успехом комбинировать с другими «соперниками»;
  • низкая стоимость выбивает почву из-под ног всех других конкурентов;
  • простота монтажа не требует присутствия строительной «армии».

Если вы попробуете найти материал, обладающий более привлекательными качествами для строительства беседки, то вас постигнет разочарование — его не существует.

Поликарбонат и его преимущества

В качестве вступления рассмотрим поближе сотовый поликарбонат и то, к чему вы будете его крепить. Основные нюансы процесса монтажа проистекают из отличительных особенностей этих материалов.

Итак, сотовый поликарбонат – удобный в работе, прочный и недорогой прозрачный полимер. Он выпускается в виде листов, в сечении имеющих один и более ряд ячеек, также называемых сотами. Пустоты внутри них заполнены воздухом и благодаря этому сотовый поликарбонат обладает чрезвычайно малой массой – листы толщиной 4 мм легче аналогичного по размерам стекла десятикратно и более. При этом стенки ячеек играют роль ребер жесткости, придающих материалу высокую прочность на изгиб и стойкость к внешним нагрузкам.

Листы сотового поликарбоната с разной толщиной и структурами ячеекСтруктура и толщина сотового поликарбоната

Цены на сотовый поликарбонат

сотовый поликарбонат

И на этом преимущества сотового поликарбоната не заканчиваются, он также выделяется следующими качествами.

  1. Прозрачность – сотовый поликарбонат пропускает достаточно солнечного света, при этом слегка рассеивает его, что полезно для растений.
  2. Стойкость к воздействию влаги и многих химически активных веществ.
  3. Удобство транспортировки – листы сотового поликарбоната можно без проблем скрутить в один рулон и погрузить в машину.
  4. Пожарная безопасность – при контакте с открытым пламенем материал не горит, а лишь плавится, постепенно «расходясь» в сторону от очага пожара. При этом в воздух не выделяются вещества, представляющие большую опасность для человека.
  5. Простота замены испорченного листа сотового поликарбоната.
  6. Неплохие показатели теплоизоляции, благодаря ячейкам, заполненным воздухом.

Технические характеристики поликарбоната

Производители сотового поликарбоната утверждают, что гарантированный срок службы листов составляет 8-10 лет. По прошествии этого времени, материал при контакте с ультрафиолетовыми лучами начинает терять в прочности и разрушаться. Для замедления этого процесса на этапе изготовления листы СПК с одной из сторон покрывают специальным стабилизирующим покрытием, защищающим материал. При соблюдении технологии монтажа и при сохранении целостности данного покрытия, сотовый поликарбонат способен прослужить 15, 20 или даже 25 лет.

Сотовый поликарбонат с защитным слоем

Рассказывая о СПК, обязательно нужно упомянуть его особенность, которая для многих становилась большой проблемой, а именно о большом значении коэффициента линейного расширения – 0,065 мм/°С*м. Проще говоря, с повышением температуры воздуха от 0°С до +30°С каждый погонный метр сотового поликарбоната увеличит свою длину на 2 мм. Точно также это работает и в обратную сторону. На первый взгляд может показаться, что это мелочь, однако для стандартных листов СПК длиной 6 и шириной 2,1 м суммарные цифры термического расширения получаются значительными. И если при монтаже это не было учтено, материал либо покоробится при нагреве, либо разорвется при охлаждении. Потому при любых крепежных работах с сотовым поликарбонатом наличие тепловых зазоров обязательно.

Изменение расстояния между краем листа СПК и соединительным профилем при повышении температуры с -25°С до +22°С

Как построить беседку из поликарбоната своими руками

Опираясь на фото чертежей и видео-инструкции изготовления беседки из поликарбоната, можно без труда построить ее на своем садовом участке.

Подготовительные работы

В соответствии с необходимыми размерами беседки, ее формы и конструкции, нужно выбрать подходящее место для ее установки и подготовить его: расчистить, выровнять, освободить от всего ненужного. Площадка должна находиться на ровном месте без перепадов грунта, по возможности, там, где солнце меняется в течение дня, т.е. не солнечный и участок, но и не слишком затененный.

Далее следует составить подробные чертежи будущей постройки с учетом ее веса, размеров и сложностей конструкции. Схема беседки должна составляться с учетом используемых материалов для каркаса и крыши. Опоры могут изготавливаться из дерева, металлической трубы или из камня. В последнем случае на фундамент будет создаваться самое большое давление, поэтому следует его делать более прочным.

Рассмотрим, как построить беседку из металлического профиля и поликарбоната, а также закрытую беседку на бетонном основании.

Как сделать беседку из поликарбоната своими руками

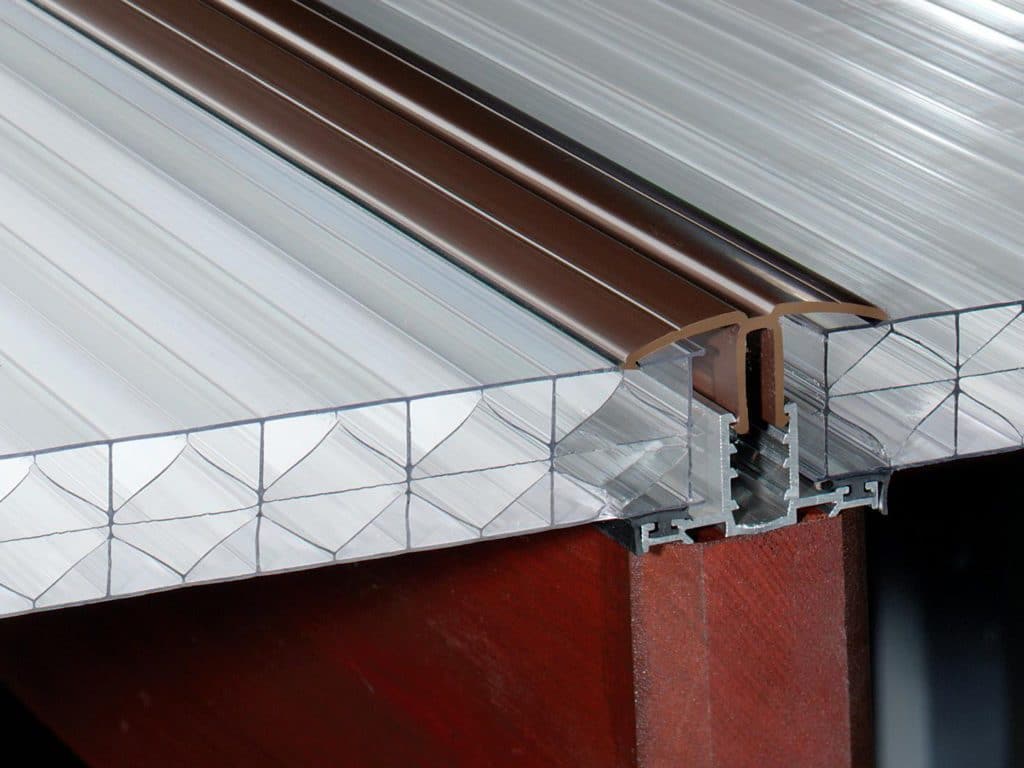

Соединение листов

Беседка из профильного каркаса легкая, поэтому ее установка возможна непосредственно на грунт. Главное при этом – выбрать правильное место – ровное,  на возвышенности, чтобы конструкцию не подтапливало дождевой водой.

Согласно разработанному заранее проекту, на участке размечаются места для установки опорных столбов, для чего в грунте пробуриваются отверстия. На дно ям выкладывается песчано-щебеночная подушка толщиной 20-30 см, хорошо утрамбовывается. На нижнюю часть металлических труб можно наварить металлические полоски положением крест-накрест, чтобы создать дополнительную устойчивость. После того, как столбы будут установлены в отверстия и выровнены по уровню, они заливаются бетоном. На фото можно посмотреть подробности процесса установки опорных столбов.

Далее производится сборка каркаса. Металлический каркас можно изготовить, соединив профильные трубы сваркой, но при этом нужно иметь минимальные навыки сварки и сам аппарат. Можно использовать другой метод – сборку на болтах. Столбы соединяются верхними перемычками, и на этом этапе формируется кровля. Если планируется изготовить закрытую беседку, по бокам между столбами нужно сделать обрешетку, на которую будут крепится листы поликарбоната.

Пол внутри дачного навеса можно сделать тремя способами: залить бетоном, уложить кирпичной плиткой или сделать деревянный настил. Последний вариант самый оптимальный, поскольку делается возвышенным, препятствуя затеканию дождевой воды в беседку. Для изготовления настила по периметру столбов приваривается уголок, который служит полочкой для досок. На них устанавливаются балки с шагом 500 мм, которые затем обшиваются половой доской.

На последнем этапе работ сделанная из профиля беседка обшивается поликарбонатом, листы которого отрезаются циркуляркой с диском для резки алюминия. После резки листов на необходимые размеры их торцы закрываются специальным торцевым профилем и обрабатываются герметиком. Вместо него можно использовать специальную клейкую алюминиевую ленту. Стыковка листов между собой производится с помощью специального профиля, а сам поликарбонат через просверленные отверстия крепится к каркасу на саморезы с резиновой уплотненной шайбой.

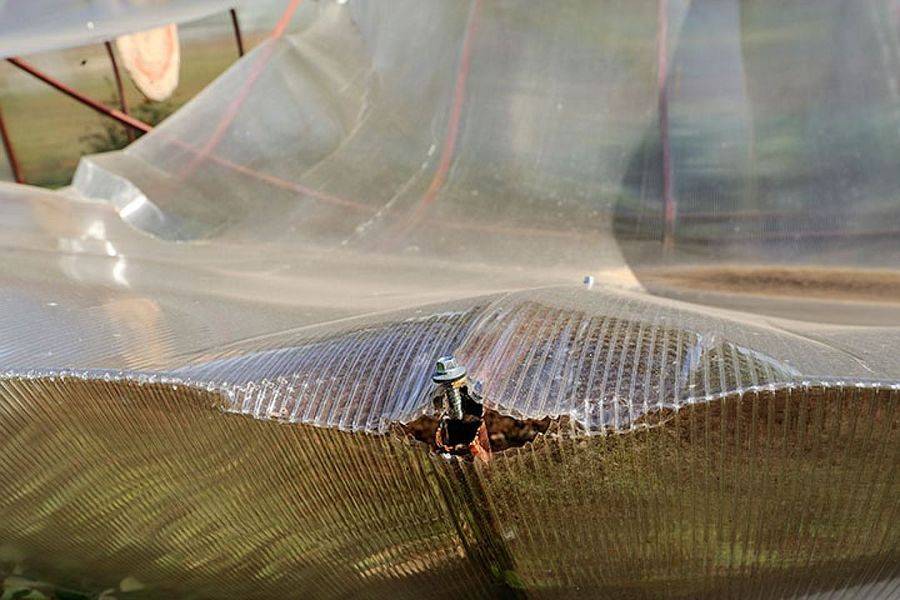

Не следует слишком туго закручивать саморезы, это может деформировать лист.

Если беседка большая или используются опорные столбы из кирпича или камня, под ее основание необходимо установить фундамент. Если беседка планируется многофункциональная, т.е. с мангалом, бассейном, обеденной зоной, ее вес будет значительным. В этом случае рекомендуется устанавливать монолитный фундамент в виде сплошной плиты. Основу монолитного фундамента составляет металлический каркас, погруженный в бетон. Если беседка менее тяжелая, для ее установки можно использовать фундамент ленточного типа: в грунте выкапывается траншея, на дно которой засыпается песчано-щебеночная подушка толщиной не менее 30 см. По краям траншеи устанавливается опалубка, внутрь укладывается армирующий слой, и заливается бетоном. Процесс установки фундамента под беседку показа на фото.

Когда беседка большого размера, ее крыша обычно сложной формы, многоскатная. Для установки листов поликарбоната на крышу опорные столбы сверху соединяются по периметру деревянными балками, образуя верхнюю обвязку. По углам крепятся стропила, соединяясь друг с другом в центре крыши. Стропила фиксируются между собой с помощью уголков и перемычек. Чтобы было понятнее, монтаж кровли и крепление листов поликарбоната можно посмотреть на видео.

Комбинации материала для беседки

Профильная труба

Металлический профиль не такой дорогой, как массивное кованное железо, но в то же время очень надежный.

Подобрав правильные размеры, можно построить полноценную беседку из металла по очень приятной цене — именно этот момент мы рассматривали в статье про строительство беседки из профиля.

Кованный металл

Именно этот материал считается наиболее дорогим и элитным в строительстве беседок. Любые элементы конструкции, такие как столбы, перила или декоративный рисунок, будут иметь внушительный вес, так как сварка не подразумевает работу с тоненькими прутиками стали.

В то же время вы получите отличное место для отдыха, подчеркивающее ваш статус и достаток. К тому же с металлом будет заметно меньше проблем, связанных с уходом, так как кроме коррозии его мало чем можно удивить.

Алюминиевый оконный профиль

Интересное остекление поликарбонатом можно выполнить с помощью алюминиевого профиля. С помощью различных типов (торцевой, соединительный, пристенный) можно выложить плиты карбоната не только на крыше, но и на стенах.


Алюминиевое остекление

Сотовый поликарбонат

Самый популярный и дешевый вид поликарбоната на данный момент. Лепят его где угодно и куда угодно. На дачном участке его применение не ограничено — теплицы, стены на веранде, садовые навесы и так далее. Поэтому неудивительно, что и в беседках он нашёл своё применение, как обшивочный материал для крыши и стен.

Благодаря сотовой структуре, в комбинации с затемненной тонировкой, можно укрыться от прямых солнечных лучей. В свою очередь, поликарбонат концентрирует тепло в закрытом помещении, поэтому если беседка не будет активно продуваться свежим воздухом, вам будет очень некомфортно находиться внутри летом в жару.


С дугообразной обшивкой

Монолитный поликарбонат

Сплошная структура делает похожим поликарбонат на стекло. Благодаря этому свойству, монолитные плиты используют для застекления беседок, веранд и прочих архитектурных объектов.

Цвет можно подобрать в соответствии со стилем сооружения либо по желанию хозяина — прозрачным, затемненным или цветным.


Навес из монолитного поликарбоната

Примерный расчет необходимого количества материала

Перед закупкой материала обязательно нужно произвести примерный, а лучше точный расчет необходимого количества материала. Особенно, если вы решили выполнять монтаж самостоятельно и обратиться за помощью или вернуть остатки неиспользованных листов будет некуда. Для этого нужно знать точную длину забора, знать размер калитки и въездных ворот, если такие имеются. Примерный расчет:

  • Возьмем участок стандартной площадью 6 соток, то есть 600 кв.метров;
  • При этом размер участка будет 20×30 метров. Будут ворота для въезда автомобиля шириной 3 метра и входная калитка шириной 1 метр;
  • Допустим, длина пролета между секциями будет составлять 3 метра, а высота забора будет 2 метра;
  • Считаем длину забора – (20+30)×2=100 метров. Вычитаем ширину ворот и калитки получаем 100-1-3=96 метров;
  • Рассчитываем необходимое количество опорных столбиков с учетом ширины пролета между секциями – 96/3=32 шт;
  • Если вы покупаете трубы с расчетом на последующую самостоятельную порезку, а не готовые столбики определенной высоты, то нужно посчитать необходимую длину. Для этого количество столбиков нужно умножить на желаемую высоту забора – 32×2=64 метра трубы. Но не забывайте, что труба должна быть заглублена в грунт на глубину около 1 метра. Поэтому правильно выполнять расчет таким образом – 32×3=96 метров;
  • Теперь посчитаем количество лаг. На один пролет нужно 2 лаги – верхняя и нижняя — 32×2=64 шт;
  • Также рассчитывается и необходимое количество крепежных элементов под лаги — 64×2=128 шт;
  • Для крепления одной лаги необходимо 10 саморезов, значит, всего нам потребуется 64×10=640 саморезов;
  • Теперь нужно посчитать необходимое количество арматуры для каркаса. Допустим, на каждый пролет будет приходиться 4 поперечные перекладины из ребристой арматуры. Тогда нужно 32×4=128 метров;
  • Теперь определимся с размерами листа. Пусть сам поликарбонат будет иметь высоту 1,5 метра, ширина опорных столбов будет 100 см, отступ с обеих сторон от торца поликарбоната до столбов будет 5 см. Тогда общая площадь поликарбоната составит 32×1,5×(3-0,1-(0,05*2))=134,4 кв. метра. Площадь одного листа 134,4/32=4,2 кв.м. Соответственно размер листа равен 4,2/1,5=2,8.
  • Значит, нам потребуется 32 листа размером 1,5*2,8 метра;
  • Не забудьте посчитать количество арматуры, которая потребуется для армирования фундамента. Для каркаса понадобится 4 ряда арматуры, значит длину забора 96×4=384 метра. Плюс запас 10%, итого 422,4 метра.
