Как сделать бетономешалку: ручную и электрическую, простую и сложную

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера). На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном. Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

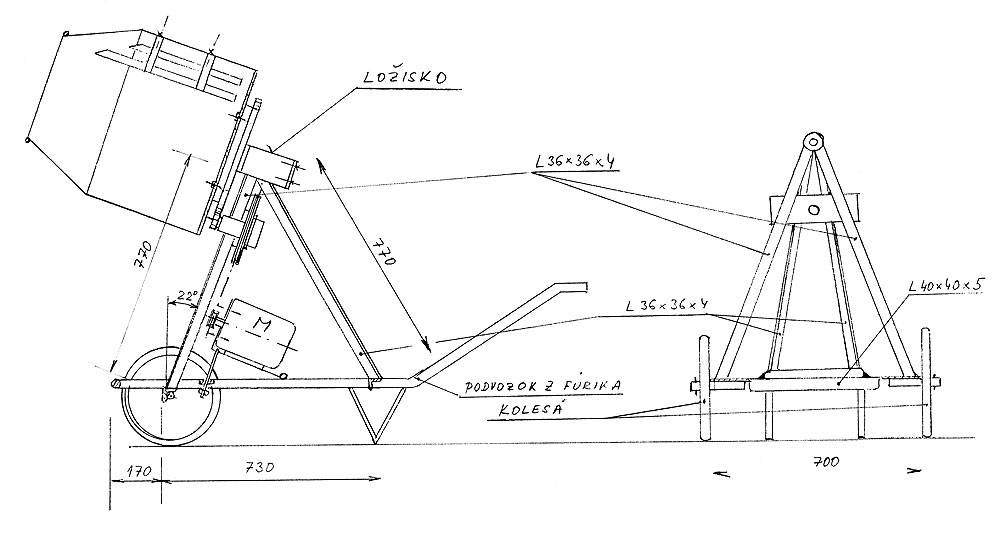

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

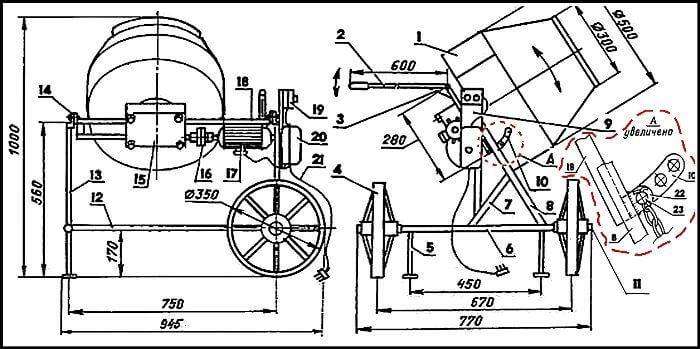

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

• Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
• Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Для чего необходима бетономешалка

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Технология изготовления ручной бетономешалки

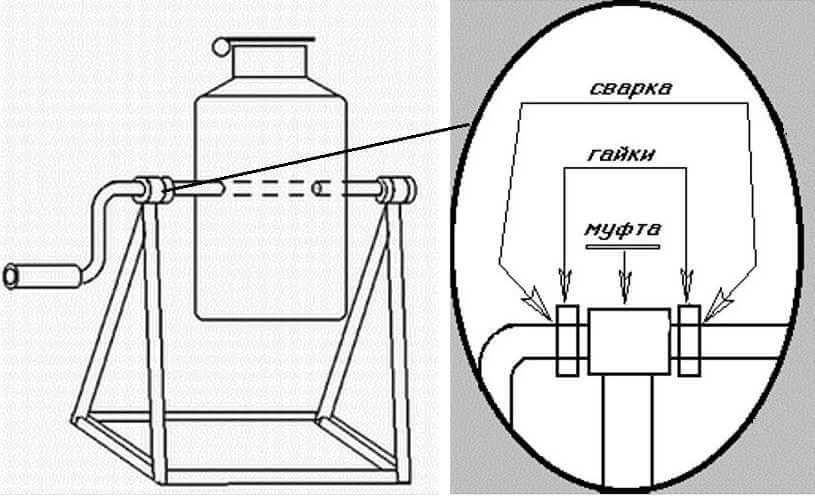

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.На чертеже основные узлы:

• Поз. 4 – барабан или бочка.
• Поз. 5 – лопасти.
• Поз. 7 – опора.
• Поз. 9 – емкость для раствора.
• Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

• Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
• Усилить дно можно приварив дополнительно металлический лист.

• По центру верха и низа бадьи выполняются два отверстия.
• Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
• В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
• Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

• Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
• Привариваются втулки с другого конца длинных швеллеров.
• Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
• Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

• На ось двигателя устанавливается небольшая звездочка.
• На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
• Соединение элементов выполняется цепной передачей.
• По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

• Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
• При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
• Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

• При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
• Маховик стиральной машинки можно установить вместо руля.
• Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.Любая стройка, как правило, предполагает осуществление ряда работ с использованием цементного раствора. Особенно актуальным бетонирование представляется для собственников загородных домов, находящихся в состоянии «перманентного» ремонта и облагораживания прилегающей территории. Применение бетона в таком случае востребовано повсеместно: и при заливке садовых дорожек, и при устройстве от мостков, и при возведении ограды.

Этапы самостоятельной сборки

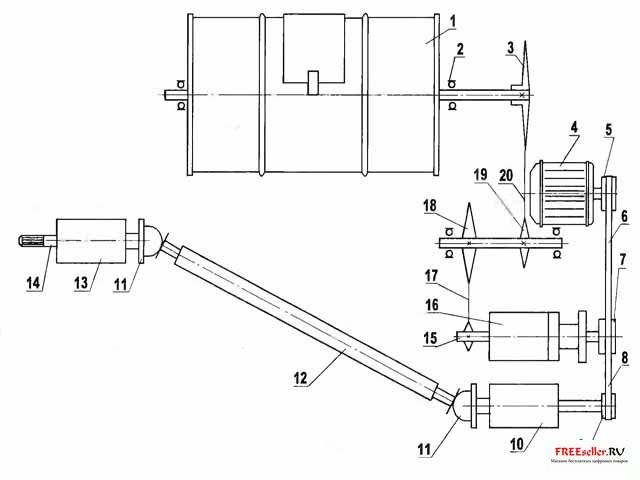

Чертеж бетономешалки принудительного действия, сделанной своими руками. При желании не тратить лишние средства на приобретение данного устройства, бетономешалку принудительного действия реально соорудить своими руками, используя чертежи. Специальных навыков не понадобится – достаточно базовых знаний правильного обращения с электроинструментами и сваркой. Разобраться с нюансами помогут чертежи. Итак, для самостоятельного изготовления оборудования вам понадобится:

• прочная металлическая бочка, емкостью от 100 литров;
• электрическая дрель;
• сварочное устройство;
• болгарка;
• набор сверл.

Есть пять этапов действий при изготовлении бетономешалки принудительного действия своими руками:

1. Установка вала, фланцев. Для этого необходимо в торцах бочки просверлить отверстия таким образом, чтоб установить пронизывающий насквозь вал – внимательно изучите чертежи.
2. С помощью болгарки нужно вырезать прямоугольное отверстие – через него будут загружаться компоненты смеси и ее последующая выгрузка.
3. Для большей эффективности функционирования бетономешалки, к отверстию с помощью петель прикрепляют дверцу, оснащенную резиновым уплотнителем.
4. Чтобы не допустить произвольного открытия дверцы в процессе смешивания устанавливают замки.
5. Внутри бочки-бетоносмесителя устанавливают гребенку, к которой прикреплены лопасти.

В принципе, бетоносмеситель, сделанный своими руками готов к эксплуатации. Внутрь емкости загружают песок, цемент, воду – пропорции подбирают зависимо от предназначения раствора. Крышку плотно закрывают, фиксируют замком. Далее бочку сильно вращают – специальные столбцы удерживают емкость в неподвижном состоянии, к длинному валу прикреплены лопасти, которые смешивают раствор, доводя его до нужной консистенции.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

• Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
• Электродвигатель (мощность 200 Вт).
• Шкив, приводной ремень, выключатель от стиралки.

• Для изготовления основания нужен металлический уголок размером 50х50.
• Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
• В качестве оси понадобится прочный стержень из металла на 4,5 см.
• Редуктор.
• Арматура.
• Полоса из металла.
• Шариковые подшипники.
• Провод.
• Шайбы и болты.

Инструменты

• Болгарка.
• Ножовка по металлу.
• Дрель.
• Паяльник.
• Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

• От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
• Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
• К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
• Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
• Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

• Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
• Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
• Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Подготовка чертежей

Выбранную ёмкость необходимо отобразить в масштабе на бумаге. Все расчеты, размеры обязательно переносят на план-схему. Там же отображают расположение каркасной стойки, непосредственно самой бочки и дополнительной фурнитуры (креплений, поворотных механизмов, мотора с защитным щитком).

При отсутствии художественных навыков всегда можно воспользоваться готовыми план-проектами для различных моделей бетономешалок.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Принудительная мешалка

Мы узнали, как сделать бетономешалку своими руками. А сейчас мы посмотрим, как собрать мешалку принудительного типа. Сделать устройство отнюдь не так сложно, как кажется.

У такого устройства есть некоторые конструктивные особенности. Здесь вся бочка не вращается, а вращается внутри нее вал с лопастями. Существуют конструкции с горизонтально расположенным валом или же вертикальным.

Принудительная бетономешалка, своими руками сконструированная, может, немного и уступает промышленным изделиям, однако обойдется значительно дешевле.

Для начала нам нужна бочка. Для горизонтальной конструкции может понадобиться специальное корыто. В торцевой части бочки нужно сделать отверстие. Затем в него вставляется вал, на который напрессован подшипник. Нижняя часть бочки должна иметь дверь для выгрузки раствора.

Вал можно изготовить либо из труб, либо из арматуры. Лопасти к валу можно приварить. Они легко делаются из листового проката.

Многие сделанные бетономешалки своими руками, чертежи которых при желании найти несложно, в качестве электродвигателя укомплектовываются моторами с мощностью от 2,2 кВт. А для того, чтобы обороты вала не превышали 48, используют редукторы. Можно применить ременную передачу, можно цепную от старого горного велосипеда.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Бетоносмеситель принудительного действия: конструктив

sdi1759Пользователь FORUMHОUSE

Мне нужен бетоносмеситель принудительного типа. Хочу приготовить в нём 70 м³ бетона. Подсчитал, что если купить заводской смеситель, то, при цене от 80 тыс. руб., он окупит себя на таком объёме. Но придётся платить за доставку. На участке нет трёхфазной системы электроснабжения на 380 В. Подумав, решил сделать принудительный бетоносмеситель с бензиновым движком своими руками. Размеры и конструктив:

• диаметр бака – 940 мм;
• высота бака – 500 мм;
• полный объём – 0.34 м³;
• рабочий объём – 0.226 м³;
• толщина дна бака – 8 мм;
• толщина стенок бака – 6 мм;
• усиление бака – «пояса» из квадратной трубы.

Затем я прикинул смету на изготовление принудительного бетоносмесителя.

На фото ниже промышленный образец принудительного бетоносмесителя.

Гравитационный замес раствора

В такой бетономешалке вращается сама емкость, а не лопасти внутри нее. За счет силы тяжести происходит замес цементного раствора. В промышленных масштабах такой метод малоприменим вследствие плохого качества получаемой строительной смеси. Но в домашних условиях вполне легко применим.

Конструктивно его схема даже проще, чем бетоносмесителя принудительного типа. Для вращения можно использовать маховик, закрепленный по оси или диагонали металлической или пластиковой бочки, или электродвигатель.

Для помещения раствора подойдет любая емкость. Главное – чтобы она имела крышку-люк, надежно запиралась.

• Лестница своими руками — советы по выбору типа, идеи оформления и рекомендации по обустройству лестницы (95 фото)

• Сарай своими руками — пошаговое описание постройки простых конструкций и каркасных хозяйственных строений (видео и 90 фото)

• Утепление дома своими руками — способы наружного и внутреннего утепления и рекомендации по выбору материала (90 фото)

При таком методе замеса несложно добиться смеси необходимого качества по жесткости и вязкости.
