Как построить бытовку из дерева, на металлическом каркасе

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

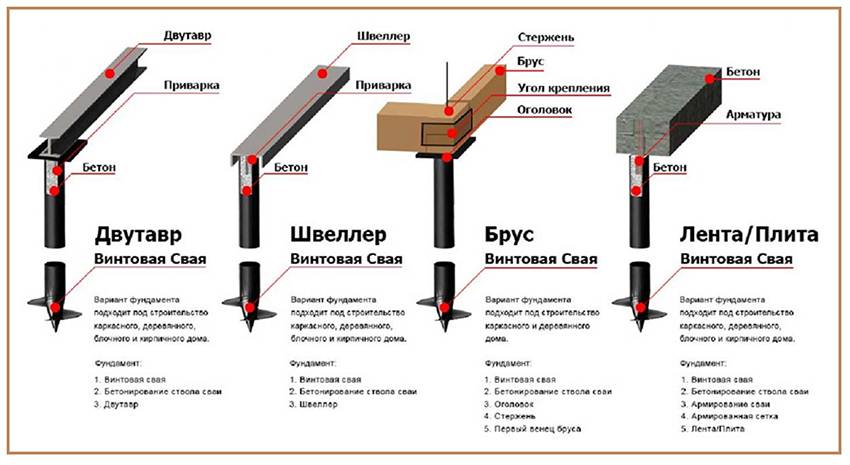

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

  • Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
  • Замена временных реечных раскосов на постоянные из доски 100х40 мм.
  • Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
  • Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
  • Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
  • Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
  • Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
  • Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
  • Монтаж настила поперек лаг из обрезной доски 150х40 мм.
  • Внешняя обшивка каркаса паронепроницаемым материалом.
  • Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
  • Установка окон и дверей.
  • Монтаж инженерных систем.
  • Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
  • Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
  • Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Чем бытовка отличается от сарая

Прежде чем выбирать чертежи и оценивать смету будущего строительства, давайте определимся с самим понятием. Домик бытовка — временное сооружение, не относящееся к капитальным строениям, предназначенное для проживания и хранения материалов или инструментов на период строительства основного объекта на участке. Основное отличие от хозпостроек — предназначен именно для проживания, поэтому к конструкции предъявляются более жесткие требования по комфортности.

Для обеспечения строительных площадок чаще всего применяют готовые бытовки на базе блок-контейнеров с металлической несущей рамой. Конструкция довольно прочная, может иметь различную планировку внутреннего пространства. Единственный минус — ширина базовых моделей не превышает 2,4 метров. Это связано со сложностью перевозки таких объектов по дорогам. Если ширина транспортируемого сооружения превышает 2,5 м, требуется оформление специального разрешения в ГИБДД на проезд по дорогам общего пользования. То есть, вам придется платить дополнительно.

Поэтому для дачи или загородного участка стоит построить бытовку по месту — это и обойдется дешевле, да и по размерам ограничений никаких не будет. Тем более, что можно подобрать различные по стоимости и комфорту проекты.

Электричество

Электричество в бытовкеЭлектричество в бытовке

Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.

В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.

Освещение

Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.

Освещение в бытовке

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

  1. Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
  2. Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
  3. Выпиливают 2 паза по центру коротких балок и крепят средний брус.

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после — боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

  1. Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
  2. Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
  3. Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

  • молоток;
  • аппарат для сварки;
  • дрель;
  • отвертки;
  • уголок;
  • болгарку;
  • кисточки;
  • строительный степлер;
  • рулетку;
  • ножовку.

Также покупаем следующие материалы:

  • профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
  • монтажную рейку 2х4 см;
  • листовую оцинкованную сталь;
  • профнастил;
  • грунтовку для металла;
  • саморезы для крепления профнастила;
  • саморезы для металла;
  • скобы для строительного степлера;
  • заклепки;
  • OSB-плиты;
  • монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Монтаж окон и дверей

Установить дверные и оконные блоки не представляет особой сложности. Предварительно нужно будет сделать разметку на стойках, где именно планируется построить окна. По отметкам нужно будет построить опорные горизонтальные перемычки, на которые непосредственно будут опираться коробки.

Окончательную установку окон и дверей в бытовке можно будет сделать после укладки утепления, монтажа пленочной изоляции, края которой нужно будет заправить под края оконных рам. После отделки стен плитами ОСБ нужно сделать и установить на окнах и дверях наличники, иначе утепление стен быстро отсыреет.

Традиционно в бытовках используют дощатые и плитные полы. После укладки слоя минволокна поверхность затягивают пароизоляционной пленкой и забивают шпунтованной доской.

Второй вариант обустройства пола вместо досок предполагает укладку листов бакелитовой водостойкой фанеры. Если в бытовку придется заходить в очень грязной обуви, то фанеру лучше дополнить линолеумом.

Совет! Перед тем как построить пол из фанеры, на листы переносят разметку расположения лаговых балок. В таком случае риск промахнуться саморезом мимо опорного бруса практически равен нулю.

Монтаж крыши

Для деревянных вагончиков используют односкатные крыши. Ряд вертикальных стоек фронтальной стороны здания нужно сделать более длинным, примерно на 40 см выше, чем опоры с тыльной стороны каркаса.

Система стропил опирается на две параллельные поперечины брусовой обвязки. На стропила нашивают обрешетку, далее идет пленочная пароизоляция, слой минеральной ваты, гидроизоляция и фанерная подбивка под укладку кровельного покрытия.

Обшивка и утепление стен

Проще всего сделать теплый слой стен бытовки на основе пенополистирола или минеральных плит. Утепление из ППС лучше всего использовать в металлическом вагончике, маты из базальтового волокна укладывают в стены и фиксируют рейками обрешетки.

Следующим этапом на пол бытовки укладывают пароизоляцию, чтобы сделать полотно прочным и герметичным, стыки между отдельными лентами проклеивают скотчем. По наружной поверхности стен нужно сделать ветроизоляцию, ее также фиксируют рейками и скотчем.

Каркасная бытовка из деревянных брусьев

Деревянная бытовка – самый распространенный вариант, его обычно выбирают, когда планируют в дальнейшем использовать сооружение в качестве домика для гостей, санузла или летней кухни.

Для такой бытовки понадобится брус толщиной от 70-90 мм. Коробка ставится на бетонный фундамент, опоры, сваи. Сооружение можно утеплить, если планируется использовать в зимнее время, или оставить без утепления и пользоваться с мая по октябрь.

Самый распространенный вариант на сегодня – обшивать конструкции снаружи плитами ОСБ. Это материал по своим характеристикам близкий к фанере, но отличающийся высокой звуко- и теплоизоляцией. По сравнению с фанерой плиты ОСБ менее прочны, но именно использование их в каркасных конструкциях дает возможность получить отличное сочетание прочности и защищенности. Внутри каркасный домик чаще всего обшивают фанерой.

Процесс сооружения каркасной бытовки из ОСБ можно посмотреть на видео, а под видео автор выложил смету и материалы, что поможет вам сориентироваться.

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

Отопление бытовки электричеством

Масляные радиаторы

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

ПараметрДеревянная бытовкаМеталлическая бытовка
СтоимостьДешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.Дороже. Металл отличается более высокой стоимостью.
ДолговечностьСлужит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.Стойко служит десятки лет.
МобильностьПеревозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементовМожно. Сложнее.Можно. Легче.
ЭкологичностьЭкологичныМенее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

Утепление пола и крыши

Прибить по низу лаг черепные бруски сечением 50х50 мм. На них уложить доски или ОСП и закрепить.

В полученные «гнезда» установить пенополистирол толщиной не менее 50 мм, а для зимнего использования 100 мм, щели заполнить пеной. Если применяется минеральная вата, «пирог» пола выглядит следующим образом (начиная снизу):

  • доска наружной обшивки;
  • гидроизоляция;
  • утеплитель;
  • пароизоляция;
  • воздушный зазор не менее 30 мм;
  • доска чистового пола.

Зазор обеспечивает вентиляцию и предупреждает увлажнение базальтовой ваты, снижение ее теплоизоляционных качества. Утепление крыши пенополистиролом проводится похожим образом. Плиты закрепляют между стропилами, снизу обшивают потолок доской или ОСП.

Из чего и как строят

Первым на участке появляется туалет, а затем уже и бытовка

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

  • обрезную доску;
  • листовой материал — фанеру, ОСБ, ДСП;
  • профлист;
  • сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.
