Циркулярный станок своими руками: варианты

Самый простой вариант, это станок из ручной пилы, присверленной к столешнице. Делаете пропил этой же пилой и получаете отверстие для диска. Выпиливаете брусок необходимой длины, прикрепляете, и готова линейка. Закрепляете столешницу на основание так, чтобы корпус пилы был внизу, а сверху была линейка и диск. И все, можете приступать к работе.

Вариант станка своими руками посложнее – это его сборка с нуля. То есть вы делаете основание, рабочую поверхность, оборудуете это мотором, диском пилы, изготавливаете линейку. Этот вариант подойдет тем, у кого уже есть хоть какие-то сопутствующие навыки. Если вы решите делать станину из металла, нужны навыки пользования сварочным аппаратом. Если из дерева, то навыки плотника. А кроме этого, необходимо разбираться в электрике.

Попробуем разобраться, как сделать циркулярный станок своими руками с нуля на металлическом основании.

О технике безопасности

Деревообрабатывающие станки являются оборудованием, создающим повышенную опасность. Для изложения содержания томов ТУ и ТБ на них в популярной статье нет места, да и отвечает домашний мастер сам за себя. Поэтому вкратце покажем «от обратного»: каким не должен быть циркулярный станок, чтобы работа на нем была возможна без травматизма и увечий. Пример «произведения», нарушающего все непременные правила более-менее безопасного устройства распиловочно-фуговальных станков, показан на рис. (электрическая часть – тема отдельная).

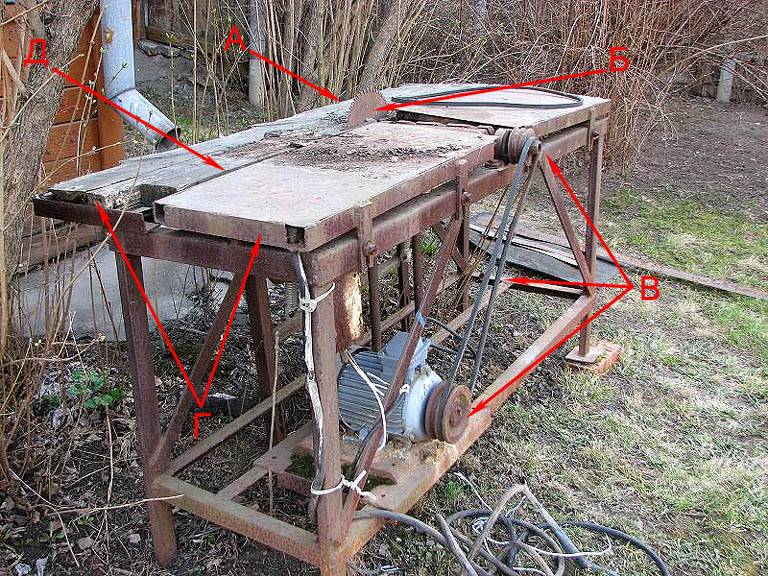

Пример неправильного и опасного устройства циркулярного распиловочно-фуговального станка

Пояснения к нему:

  • А – пильный диск без защитного кожуха. Это общая болезнь едва ли всех самодельных циркулярок. Мол, держим пальцы подальше от пилы, пользуемся толкателем заготовки, и все OK. Так вот, к вашему сведению – сейчас в интернете можно запросто нарваться на пильный диск, изготовленный методами порошковой металлургии. Наткнувшись на гвоздик, очень даже охотно разлетается на мелкие острые осколки.
  • Б – выступ диска явно больше 1/3 диаметра. «Закусы» дергающейся в руках заготовки, лохматый ступенчатый рез – неизбежны. Травмы в работе – более чем вероятны.
  • В – силовая передача также не закрыта коржухом.
  • Г, Д – стол из разнородных некачественных материалов. Поперечный перекос заготовки и «увязание» пилы со всевозможным нехорошим последующим также вполне вероятны.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

  1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.

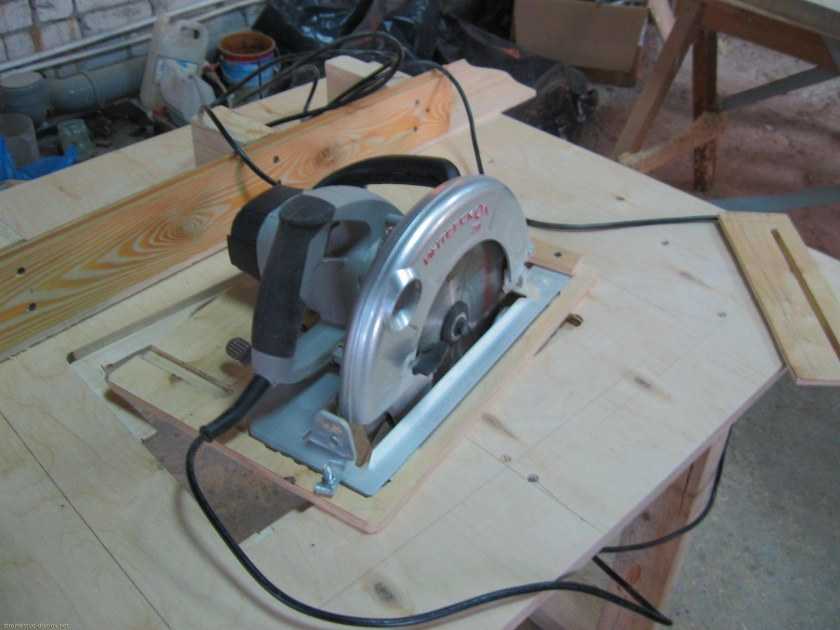

  2. Монтаж на станину ручной циркулярной пилы.
  3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
  4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

  • электрорубанка;ручного фрезера;электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

https://youtube.com/watch?v=sInaQ1YPVKwrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • 1poderevu.ru
  • dekormyhome.ru
  • okarkase.ru

Циркулярка своими руками: безопасность пользования

Чтобы избежать травм, стоит придерживаться таких правил:

  • Не пользоваться древесиной с металлическими элементами — болтами или гвоздями.
  • Не распиливать доски размером больше 2 м в одиночку.
  • Не совершать резких движений. В результате инструмент может заклинить, что приведет к его поломке.
  • Перед началом работ надеть перчатки и очки.
  • Своевременно удалять древесные отходы. Они могут стать причиной замыкания или привести к пожару.
  • Делать разметку исключительно при наличии подложек или фиксирующих приспособлений. Это особенно актуально для длинных досок.
  • При наличии на древесине узлов или сучьев перед началом работы ее нужно распустить.

Строго запрещено пользоваться распиловочным инструментом в таких ситуациях:

  • нет направляющих элементов;
  • отсутствует кожух;
  • нет предохранителей, которые оберегают пальцы от повреждений, — к ним относится расклинивающий резец;
  • щель является слишком широкой — больше 10 мм;
  • расклинивающий нож располагается выше пильного диска.

Качественный инструмент с идеальными эксплуатационными свойствами позволяет выполнять разные виды работ. Чтобы создать хорошее приспособление, нужно внимательно изучить чертежи и подготовить все необходимое

Немаловажное значение имеет четкое соблюдение технологии изготовления устройства

Технология создания отрезного станка по дереву

Технология изготовления самодельного отрезного станка:

Нарезка деталей из уголка для сборки рамы (общий размер – 120х40х60 см).
Сборка рамы методом сварки.
Фиксация швеллера (направляющая) с помощью сварки.
Монтаж вертикальных стоек (2 шт.) на швеллер (болтовое соединение).
Сборка рамы из труб для установки электрического движка и вала под необходимым наклоном (45х60 см).
Установка плиты с двигателем в задней части рамы.
Изготовление вала, укомплектованного фланцами, опорами и шкивом (высота выступания фланца – 3,2 см).
Монтаж опор, подшипников и шкивов на вал. Фиксация подшипников осуществляется на верхнюю раму в углублениях, выполненных в плите.
Монтаж коробки с электрической схемой на нижний участок рамы.
Установка вала в зоне между стойками. Диаметр – 1,2 см. Поверх вала должна быть надета втулка с минимально возможным зазором, так, чтобы эти элементы скользили.
Приваривание коромысла, изготовленного из швеллера (80 см), на втулку. Размер плеч коромысла должен находиться в рамках следующего соотношения: 1:3. С наружной стороны необходимо закрепить пружины.

Простая конструкция отрезного станка для домашней мастерской

Останется выполнить монтаж мотора на короткое плечо коромысла. На длинное плечо помещается режущий элемент. Вал и двигатель соединяются с помощью ременной передачи. Для столешницы можно использовать лист металла, строганную доску.

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

  • на краю через раму станка;посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

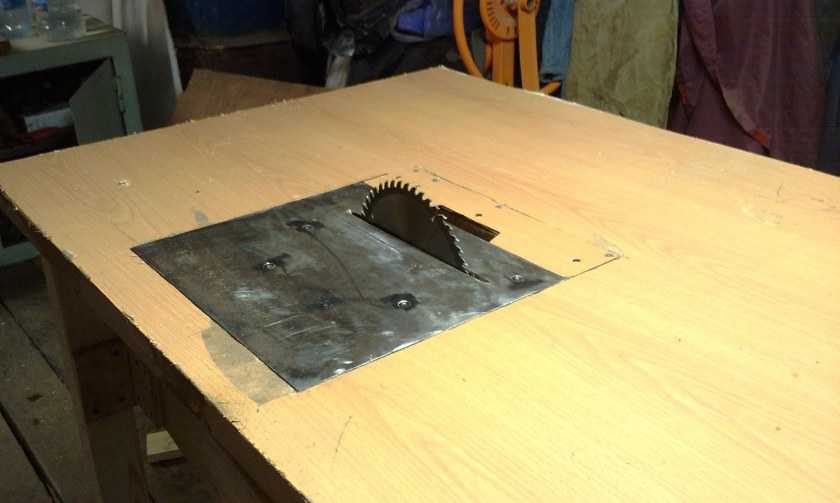

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Какие брать диски

Пильный диск – важнейшая часть циркулярки, рабочий орган, ради которого она и делается. К нему же привязывается и вся конструкция станка, так что нужно заранее определиться, какие диски будем использовать в работе, и как выбрать нужный заочно (онлайн) по обозначениям на нем или в описании..

Типы и системы обозначений пильных дисков

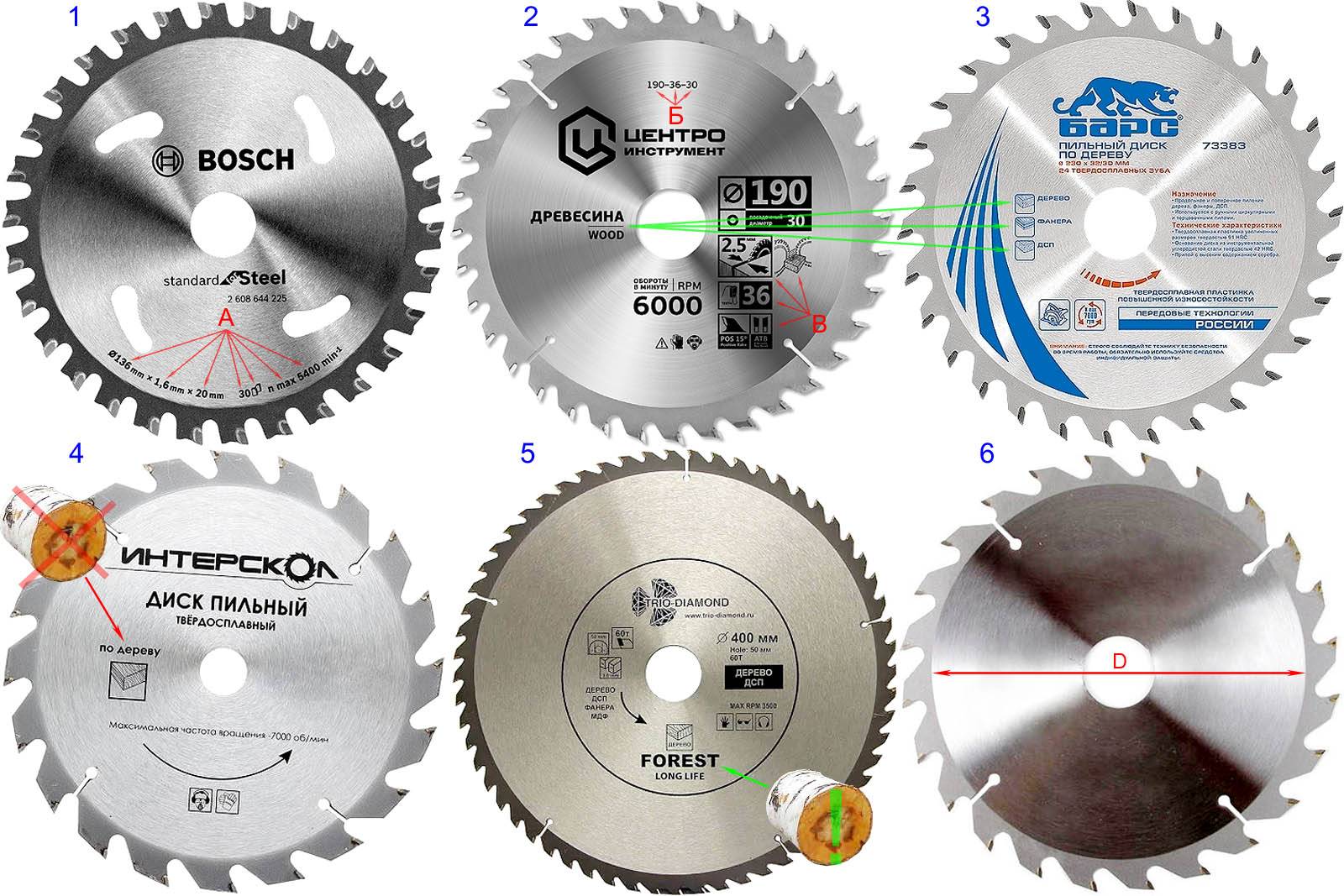

Наиболее распространены 2 системы обозначений. По первой (п. А поз. 1 на рис.) последовательно обозначаются:

  1. диаметр диска по вершинам зубьев, мм;
  2. ширина реза, мм;
  3. диаметр установочного (посадочного) отверстия, мм. Типовой (по умолчанию) допуск +0,05 мм не указывается;
  4. нетиповой допуск на посадку (возможно);
  5. количество зубьев;
  6. буквой Т или пиктограммой – наличие на зубьях твердосплавных напаек;
  7. частота вращения – рабочая (номинальная) просто цифрами, максимально допустимая с приставкой max.

По второй системе обязательно, цифрами через дефисы, указывается типоразмер диска: диаметр по основаниям зубьев, их количество, посадочный диаметр (допуск по умолчанию тот же). Напр., 190-36-30 в п. Б поз. 2 означают диск диаметром 190 мм (по вершинам зубьев будет 200) на 36 зубьев под посадку 30 мм. Отдельно указывается частота вращения, но здесь она максимальная по умолчанию; рабочая на 10% меньше. Остальные параметры указываются или условными обозначениями (п. В поз. 2) или текстуально. Минимальная частота вращения, при которой еще обеспечивается должное качество реза, для сертифицированных дисков со стабилизирующими прорезями (поз. 1, 2, 4, 5) на 50% ниже рабочей, а для сплошных дисков на 25% меньше.

В продаже встречаются вполне качественные «внесистемные» диски (поз. 3-5). Но во всех случаях просто «по дереву» (поз. 2-4) обозначает соответствующую ТУ деловую древесину, фанеру, ДСП, ламинат и др. достаточно качественные древесные материалы. Пилить таким диском не выдержанное сырое дерево опасно – может заклинить и разлететься. Для распиловки дикой древесины выпускаются специальные диски с обозначениями Forest (лес, поз. 5), Wildwood (дикое дерево), Timber (древесина), Log (бревно) и т.п. Диски с такими обозначениями применяются в стационарных маятниковых пилах, циркулярных пилорамах и др. оборудовании для распиловки сырой древесины.

Наконец, в продажу поступает много пильных дисков безо всяких обозначений, поз. 6 на рис. В общем, пилят, но с ними нужно осторожнее: линейную скорость вращения такого диска лучше не давать более 40 м/с. Чтобы получить из нее скорость вращения (для расчета передачи), измеряем диаметр диска по основаниям зубьев D (в мм), и вычисляем его рабочую скорость вращения как 60(40 000/(3,1415хD)). Напр., рабочая скорость вращения «мутного» диска на 200 мм получится 3815 об/мин; лучше взять 3500.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Торцовочная пила

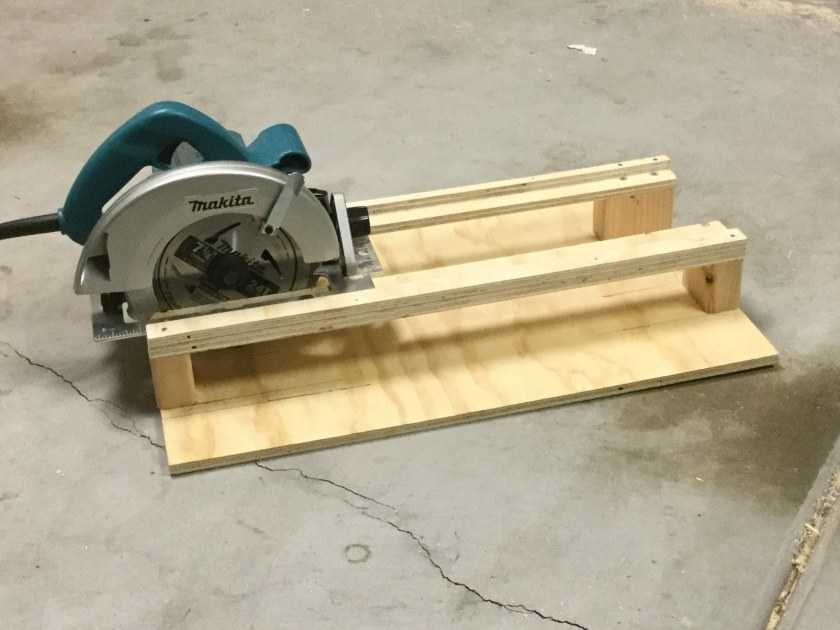

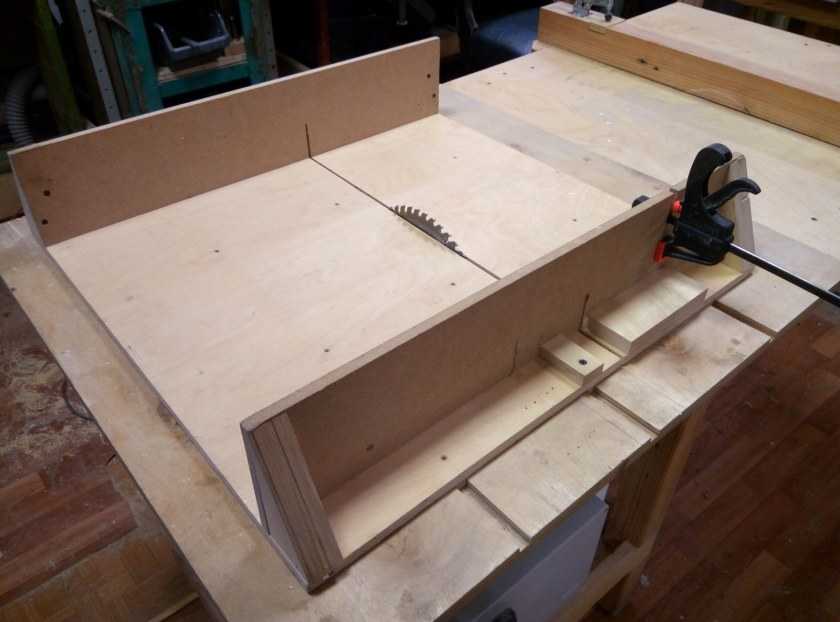

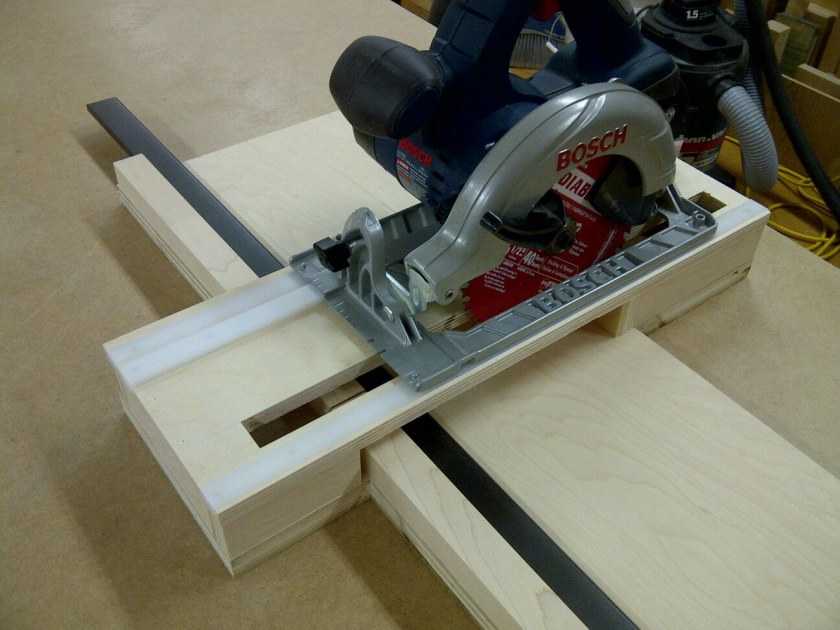

Торцовка из ручной циркулярки – приспособление для поперечной нарезки планок, брусьев и досок по заданным размерам. В принципе, разрезать доску или брус поперёк можно и на весу, держа ручную пилу в руках. Но когда требуется высокая точность распила, лучше, чтобы инструмент был зафиксирован.

Если работать предстоит с большим объёмом материала, логично соорудить самодельный торцовочный станок, сконструировав простейшую станину, и зафиксировав на ней ручную циркулярку таким образом, чтобы можно было подводить её к обрабатываемому материалу, а потом отводить в исходное положение.

Конструктивно управление осуществляется по разным схемам: можно соорудить полозья, по которым ручная пила будет перемещаться усилием работника вперёд-назад. Есть варианты, когда пилу крепят на рычаге, который подводит инструмент к древесине сверху вниз.

Изготовление циркулярной пилы своими руками

Изготовление столешницы

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

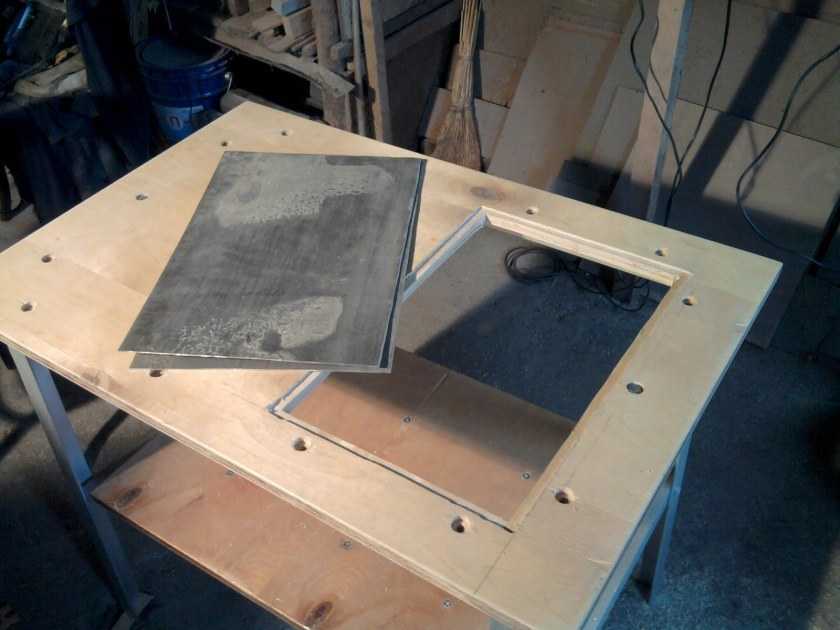

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Техника безопасности при работе

Не работайте с материалом, который длиннее двух метров, в одиночку. С противоположной стороны его должен кто-то принимать. При этом тянуть заготовку на себя нельзя.

Чтобы избежать поломки диска или его застревания в заготовке, подавайте материал плавно, без рывков.

При работе с заготовками небольших размеров (например, длина 40 см, ширина 4,5 см) рекомендуется использовать толкатель для подачи материала.

Медленно пилите заготовки, имеющие в своей структуре сучки и другие неоднородности.

Для очистки станка воспользуйтесь специально для этого предназначенной щеткой, а не руками.

Не допускайте большого скопления на рабочем столе отходов и опилок, прочищайте труднодоступные места.

Нельзя работать на станке, если:

  • станок не имеет линейки;
  • диск пилы не имеет защитного кожуха;
  • прорезь для диска шире 1 см;

Замену диска производят при выключенном станке. Диски должны быть хорошо заточены. Для индивидуальной защиты нужно иметь респиратор и очки.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

  • Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.

  • Бруски древесины, размер которых составляет 4*4 см.
  • Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
  • Болты разного назначения и маркировки, а также разной длины саморезы.
  • Клеевой состав, который применяется для столярных работ.
  • Средства для обработки изделий от ржавчины и влаги.
  • Кабель.
  • Наружная розетка.
  • Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

  • Толстый карандаш или маркер.
  • Строительная рулетка, металлическая линейка, уголок.
  • Электрический лобзик.
  • Шуруповерт.
  • Электрическая дрель.
  • Шлифовальная машинка.
  • Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

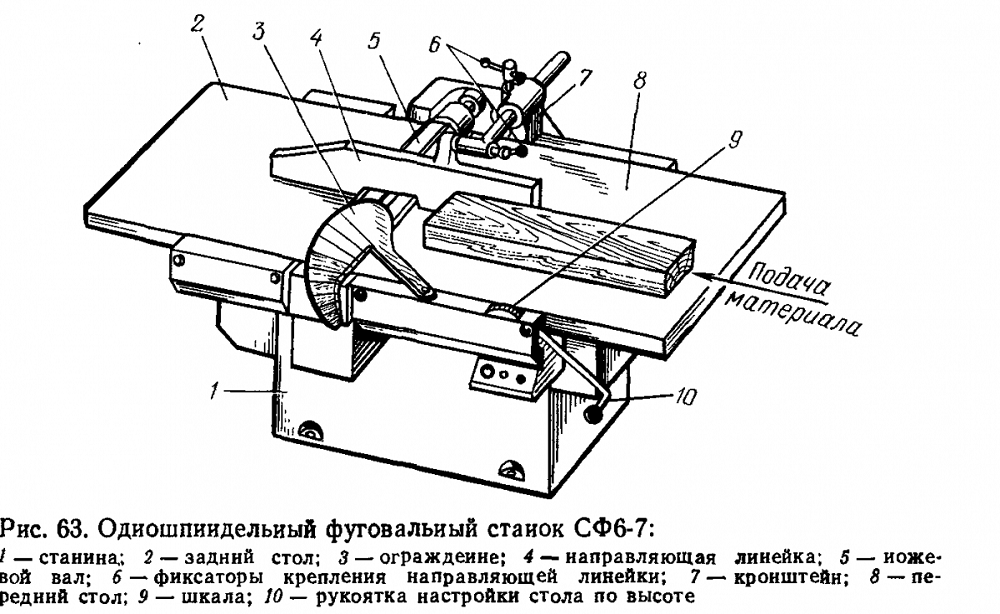

Вариант домашней фуговальной машины

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

  • станина;
  • вал строгальный;
  • регулятор для стола;
  • мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машиныфуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
Делаете заготовки по точным размерам

Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
Собираете ротор с подшипниками, устанавливаете на место по схеме

При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Готовый строгальный станок

Для полного понимания хода работы, посмотрите видеоматериал по теме:

Watch this video on YouTube

Статья по теме:

Как сделать хорошую коптильню из барабана стиральной машины

Вишенка на торте в нашем вопросе – коптильня. Ароматное копчёное мясо, сало и рыбка – что может быть лучше к столу? Если у вас в сарае или гараже завалялся бак от машины с вертикальной загрузкой – считайте, дело в шляпе. В днище бака необходимо вырезать отверстие для топки, внутри приварить крепления для подвеса продуктов. Остаётся только установить бак на очаг, подвесить рыбу или сало, накрыть бак сверху крышкой и запалить опилки.

Продукты нужно коптить несколько часов до готовности

Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше расположить вдали от дома

Надеемся, мы вас убедили в том, что не стоит сдавать старую стиральную машину в металлолом

Экономьте время: отборные статьи каждую неделю по почте

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

  • сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
  • после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
  • затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
  • по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
  • на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
  • в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Конструирование столярного верстака своими руками: чертежи, видео

Начнем изучать полезные приспособления для домашнего хозяйства своими руками с верстака. Эта полезный агрегат бывает следующих разновидностей: стационарные, мобильные и складные.

На схеме изображены основные элементы такого верстака

Помните, что чертеж складного верстака своими руками должен содержать такие детали:

рабочую поверхность, для создания которой понадобится доска толщиной не менее 6 см. При этом применяются граб, бук или дуб. Можно применить доски, покрашеные олифой;

Для проведения работ потребуются специальные чертежи

  • на верхней крышке монтируется конструкция тисков;
  • опорные ноги верстака делаются из сосны и липы. Между ними ставится продольные соединительные балки для устойчивости всей конструкции;
  • полки для инструментов монтируются под верстаком.

На схеме показано, как правильно выполнять сборку подобного оборудования

Как сделать простой верстак, вы можете посмотреть в этом видео:

Технология и чертежи столярного верстака своими руками: простая конструкция

Чтобы сделать такое приспособление потребуются чертежи с размерами столярного верстака.

На данном фото можно увидеть, как делается складная конструкция

Рассмотрим, как можно соорудить подобное устройство:

  • чтобы сделать крышку понадобятся толстые доски. Габариты щита должны быть 0,7*2 метра. Для крепежа применяются длинные гвозди;
  • выполняется отделка крыши с помощью бруса;
  • в зависимости от габаритов столярного верстака применяются вертикальные опоры;
  • определяется высота рабочей поверхности приспособлений для столярной мастерской своими руками. Разметка под брусья наносится на земле, куда закапываются данные элементы;
  • выполняется установка крышки верстака. Опорные брусья крепятся по парам. При этом применяются длинные саморезы.

Вариант самодельной конструкции

Особенности создания и проектирования деревянного верстака своими руками

Вы можете купить деревянный верстак или сделать его своими руками. Дополнительно конструкцию можно оборудовать выдвижными ящиками. Итак, рассмотрим технологию изготовления:

  • вертикальные опоры фиксируются при помощи горизонтальных перемычек. В них делаются пазы для соединительной фурнитуры. При этом может использоваться стамеска и молоток;
  • когда перемычки установлены на нужном уровне, то проделываются отверстия в брусках на опоре. Затем монтируется болт, после этого элементы стягиваются;
  • горизонтальные перемычки устанавливаются по две штуки на каждой стороне. Детали под столешницей потребуются для монтажа над рабочей поверхностью;
  • болты используются для крепления рабочей поверхности. На столешнице высверливаются отверстия для крепежных элементов. Болты монтируются так, чтобы болты были утоплены.

Чертежи конструкции из древесины

Вы можете без труда сделать ленточный шлифовальный станок в домашних условиях. При этом понадобится наждачное полотно шлифовальной ленты. Ее наклейка осуществляется встык. Чтобы усилить шов необходимо подложить под низ плотный материал. В этом случае не стоит применять низкокачественный клей.

Готовый каркас для стола

Диаметр вала для ленты должен быть на несколько мм пошире в центре, чем с краю. Чтобы лента не скользила необходимо сделать намотку из тонкой резины. Для изготовления шлифовальных устройств можно подобрать такие конструкции, как планетарные, круглошлифовальные и плоскошлифовальные.

Технология изготовления столярных тисков для верстака своими руками

Для верстаков часто делаются тиски своими руками в домашних условиях. Видео позволяет увидеть этот процесс:

Чтобы сделать подобную конструкцию потребуются специальные шпильки. Для работы понадобится винтовой штырь, имеющий резьбу. Также необходимо подготовить пару досок. Один элемент будет фиксированным, а второй перемещаться. При изготовлении обязательно использование чертежей тисков своими руками. В каждой из досок необходимо проделать отверстия для шпилек, которые соединяются с помощью гвоздей. Затем в них вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками следует применять инструкции и готовые схемы.

Конструкция столярных тисков

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилыбудет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы,  основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Станина и стол

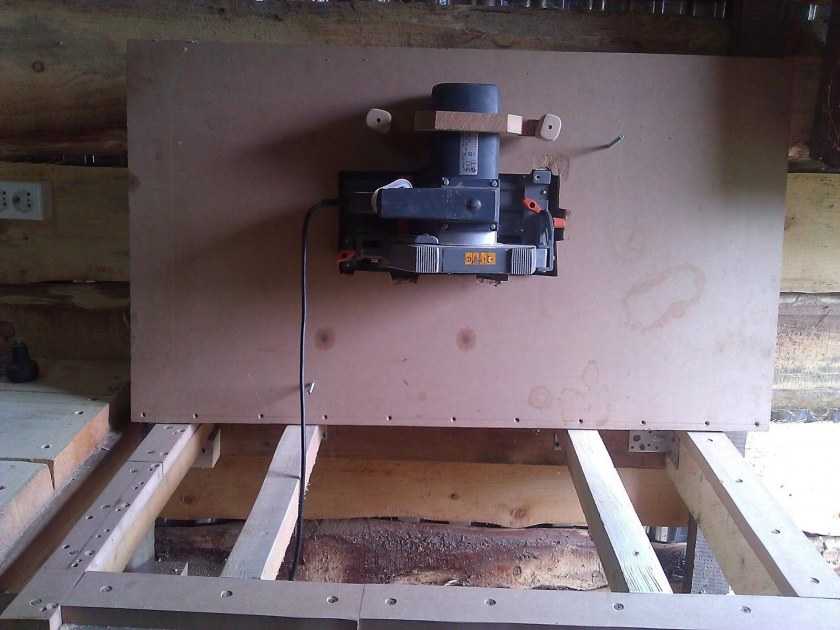

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

  • Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

  • Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

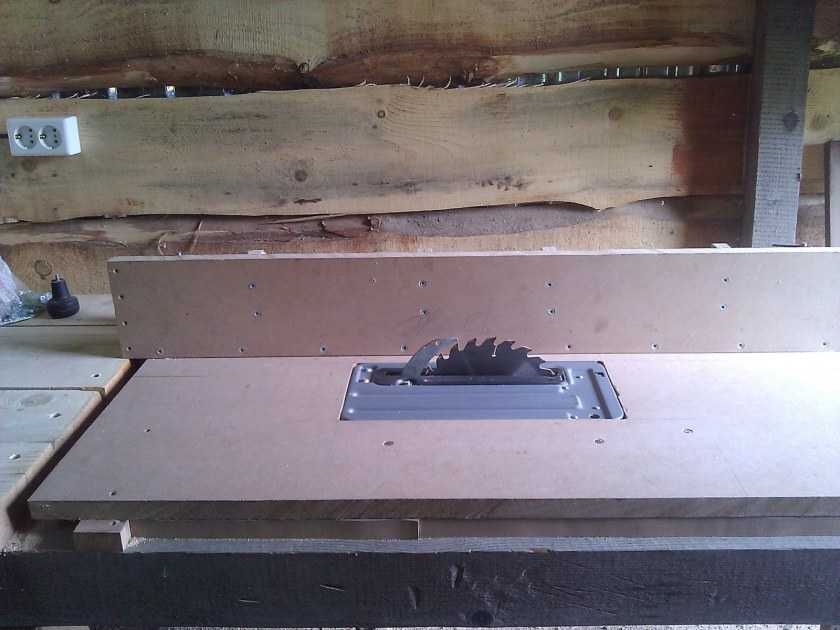

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
