Что такое ригель и чем он отличается от балки

Как изготовить

Смонтировать опалубку из металлического каркаса с деревянными стенками. Крайние два ряда застилают доски перпендикулярно относительно друг друга. Плоскость должна получиться ровная по уровню.
Армированная решетка вяжется на земле и устанавливается в каркас.

Требования:

на трети ригеля арматура, находящаяся внизу не стыкуется;
верхняя арматура не стыкуется на первой четверти.

Именно в этих местах образуются самые сильные растягивающие нагрузки.

Обратите внимание: все сварочные стыки проверить на просвет специальным аппаратом.

Установить боковые грани к опалубке, геометрия которых должна быть правильная. Установить ребра жесткости.
Забетонировать ригель.
Демонтировать опалубку, боковые щиты убирают на третий день, а остальное не раньше 28- суток.

Через месяц желательно пригласить лабораторных работников, для проверки качества.

Зная расширенное понятие ригеля можно избежать ошибок в строительстве. Этот элемент строительных конструкций — основа любого сооружения, с принятием на себя повышенных нагрузок, что не скажешь про балку. Поэтому во время сооружения зданий нельзя путать эти понятия.

Как сделать ригель под плиту перекрытия, смотрите в следующем видео:

Расшифровка маркировки ригеля

Для того чтобы отличать конструкции друг от друга, ориентироваться в габаритах и формах, ГОСТом установлено специальное обозначение – маркировка. Она состоит из буквенно-цифрового ряда, каждый символ которого отвечает за какую-то характеристику. Всего маркировка состоит из 3 блоков:

Тип изделия, размер в дециметрах.
Марка используемой арматуры, несущая способность в кН/м.
Информация о применяемом бетоне.

Пример маркировки: РДП4.26-115А600-Н. Здесь:

РДП – у элемента 2 полки;
2560 мм – длина, 400 мм – высота;
115 кН/м – несущая способность;
А600 – обозначение класса арматуры;
Н – бетон, характеризующийся нормальной проницаемостью.

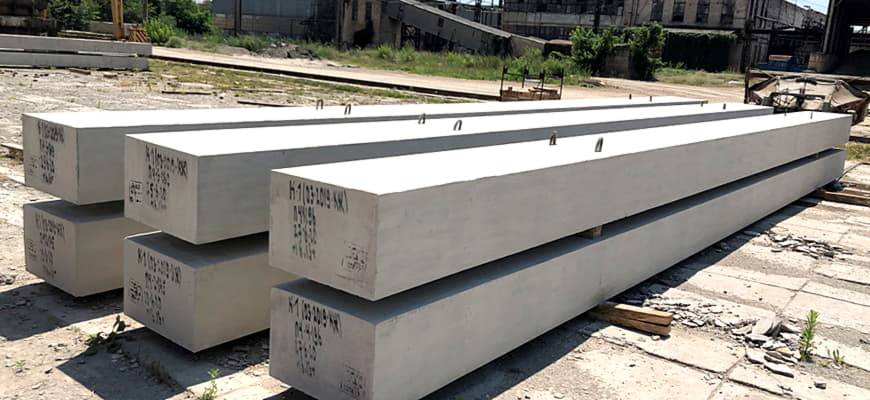

Ригель Р

Это самое классическое и часто применяемое изделие прямоугольного сечения, полки отсутствуют. Опирание плит происходит с помощью верхней грани. Используется для связывания вертикальных стоек или колонн. Чаще всего применяется там, где требуется большая площадь опирания и равномерное прилегание к поверхности.

Ригель Р — часто применяемое изделие.

РБП и РБР

Этот тип также бесполочный, но с боков имеются уступы небольшого размера. В качестве площадки для опирания плит они не годятся, поэтому перекрытия укладываются на верхнюю плоскость так же, как в случае с типом Р. На РБП укладываются пустотные конструкции, на РБР – ребристые.

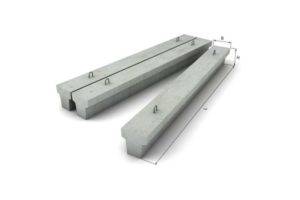

РДП, РДР

Изделие с 2 полками, которые предназначаются для опирания на них плит перекрытий. Такие модели устанавливаются по центру строения. Они служат связующим звеном ряда колонн, расположенного по центру. РДП – для пустотных плит, РДР – для ребристых.

РОП, РОР, РЛП, РЛР

РОП и РОР – однополочные элементы. Опирание плит происходит только с 1 стороны. Элемент монтируется таким образом, чтобы полка смотрела внутрь контура здания. РОП предполагает пустотные плиты, РОР – ребристые.

РОП и РОР являются однополочными элементами.

РЛП и РЛР – бесполочные, но иногда имеются уступы небольшого размера. Этот тип предназначается для обустройства лестничных клеток. Элемент обустраивается в плоскости стены, чтобы на него можно было опирать марши и площадки. РЛП – для пустотных конструкций, РЛР – для ребристых.

РКП

Это устройство консольного типа. Оно характеризуется сечением, переменным по высоте. С одной стороны находится полка, предназначенная для опирания перекрытия, а другая выступает наружу как консоль. На ней может закрепляться балконная плита или элементы декора.

Маркировка

Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»). Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП – для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит. Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

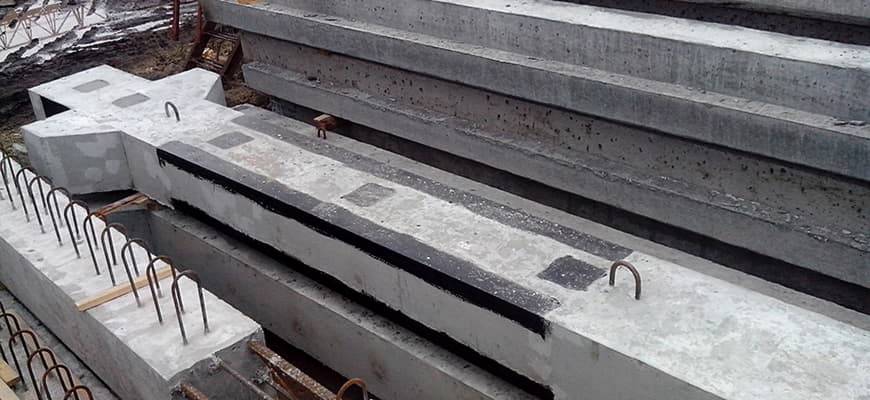

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

сечение;
форма;
площадь;
длина;
способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

горячекатаную;
укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку;

крайние пролеты помещений.

Цена зависит от размеров. Двухполочный Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов. Бесполочный Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

соединяет части несущих вертикальных конструкций;
создает пространственную твердость всей арматуры;
позволяет гарантировать геометральную стабильность строения;
своевременно передает нагрузки с балки на опорный механизм;
увеличивает поверхность и прочность бетонного фундамента;
поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
актуальны они в процессе монтажа модульных сооружений;
ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

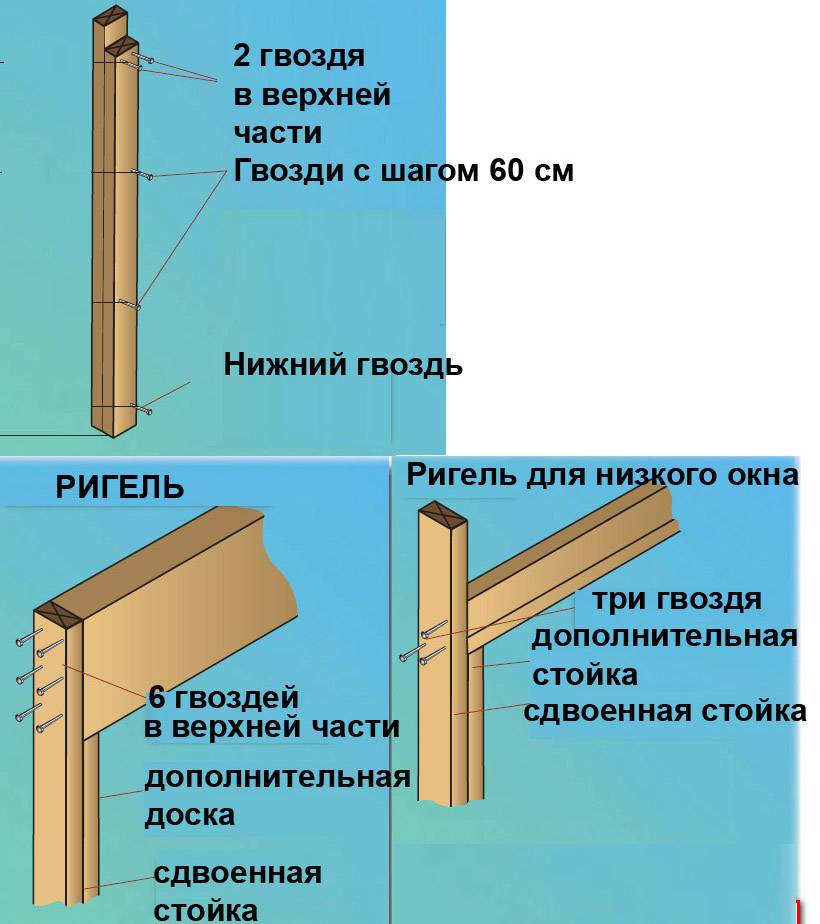

Строительство из древесины

В деревянном домостроении при обустройстве скатных крыш, балка подобного типа связывает стропила и образует с ними единый жестко закрепленный каркас. Часто в малоэтажных постройках при помощи выносных ригелей обустраивается терраса.

Устанавливаются выносные стойки и опирание происходит только на наружную стену и выносной вертикальный брус. На верхней части этого каркаса вполне возможно обустроить еще одну комнату. По форме такие соединительные детали имеют вид бруса.

Из металла или железобетона промышленность выпускает, как правило, поперечины сплошного, прямоугольного, линейного или двутаврового типа. Их сечение определяется несущей нагрузкой. Такие виды метеллических или железобетонных изделий применяются при монтаже зданий любой этажности разного предназначения.

Особую популярность в многоэтажном строительстве имеют поперечные железобетонные конструкции. Надежность и прочность таких форм способствует их длительному сроку эксплуатации. Также для потребителей является привлекательной и цена. Невысокая стоимость делает ригели из железобетона доступной строительной деталью при возведении построек любого назначения.

Ригели из металла в основном используются при монтаже мостов или других подобных сооружений. Установка балок поперечного назначения способствует устойчивости всего каркаса постройки.

В области строительства существует такое множество материалов и инструментов, что порой приходится специально выяснять значение того или иного термина. Вот, к примеру, что такое ригель? Где он используются? Варианта здесь три. Это, разумеется, область строительства, где без ригелей обойтись просто невозможно, производство дверных замков и, как ни странно, сфера изготовления ювелирных украшений.

Ригельные балки для опалубки

Отличаются элементы формами и размерами ригеля для опалубки. Выделяют следующие разновидности:

Бесполочные. Это элементы прямоугольного сечения, применяют их при монтаже опалубок перекрытий;
Однополочные. Ригельные балки, имеющие сечение в форме буквы «Г». Этот вариант используется при строительстве лестничных клеток.
Двухполочные. Ригельные балки с сечением в форме буквы «Т», этот вариант может служить опорой для двух палуб опалубки.

Такие формы характерны для железобетонных и металлических ригелей. Помимо ригелей, в состав опалубки входят следующие элементы:

балки двутавровые;
палубы из ламинированной фанеры;
расходные элементы – уголки, подкоси и пр.;
крепеж.

После сборки ригельно-балочной опалубки получается прочная и надежная конструкция, способная выдерживать давление до 8000 кг на квадратный метр. При использовании ригельных балок со специальной перфорацией, можно собирать формы самых разных размеров, так как стяжные винты можно устанавливать в наиболее удобных местах. Это особенно актуально при постройке форм для колонн и других архитектурных элементов небольших линейных размеров.

Ригели и балки – это элементы, из которых собирается опалубка для постройки различных архитектурных элементов начиная от фундамента, заканчивая колоннами и другими украшениями здания. Используются ригели для создания несущей основы каркаса, изготавливается этот элемент из дерева, металла или армированного железобетона.

Каким может быть бетонный ригель

Так как ригели используются для соединений стоек каркаса, бетон для их изготовления должен быть тяжелым, марок от В22 до В60, в зависимости от этажности здания и требуемой прочности. Также устанавливают несколько поясов армирования для повышения прочности и устойчивости здания.

Изготавливать горизонтальные опорные элементы нужно со строповочными отверстиями или монтажными петлями. Исполнять формовку в соответствии с рабочими чертежами на ригели.

Отправлять заказчику изделия можно с отпускной прочностью не менее 70 % в теплое время года и 85 % − в холодное. Для междуэтажных перекрытий прочность должна равняться 90 % и выше. Транспортировать и хранить следует в горизонтальном положении. Подкладки в нижнем ряду устанавливать под монтажные петли или отверстия для стропов.

Первоначально проводят лабораторные исследования инертных материалов. Если требования по их качеству выполнены, приступают к забивке изделия.

Испытания ригелей проводят по ГОСТ 8829 и рабочим чертежам. Прочность бетона определяется на партии образцов, хранившихся при температуре 18-22 °C и отобранных перед формованием. Применяется также неразрушающий метод контроля прочности, предусмотрен стандартами. Контролируются также размеры и процент их отклонения, морозостойкость, водонепроницаемость, сила натяжения арматуры (для предварительно-напряженного изделия).

Отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию.
Он устанавливается лишь в горизонтальном виде.
Балка работает преимущественно на изгиб.
Назначение балки заключается в перекрытии строительных конструкций.
Балка – самостоятельный строительный и расчетный элемент.
Ригель – это часть опорной рамы, тесно связанная со стойками.
Сфера применения ригеля более широка.
Он производится из дерева, металла и железобетона.
Балки бывают деревянными и металлическими.
Ригель – это стержень любой конструкции.
Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

Ригель является горизонтальной опорой, а балка является ;
Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

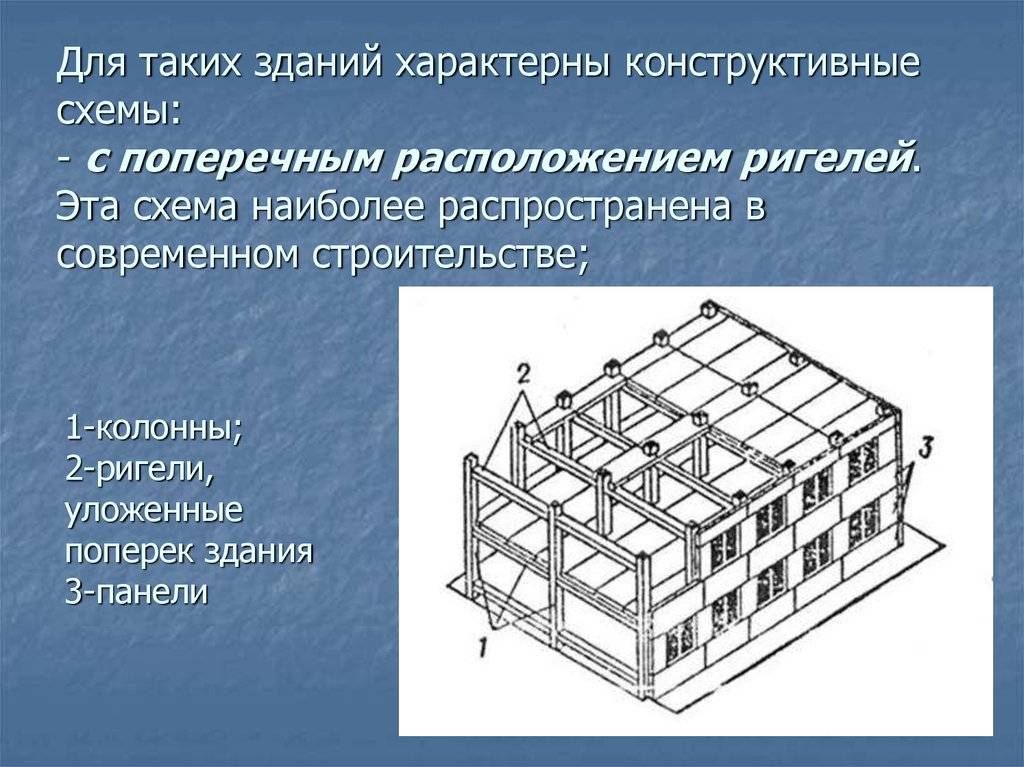

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают
