Дачный туалет своими руками

Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой с их помощью можно соорудить резервуар требуемого объема. Кольца крепят друг на друге «столбиком» при помощи строительного раствора, герметизируют швы и выполняют гидроизоляцию. Все работы могут быть выполнены за один день. Недостатком варианта является большой вес готовых бетонных изделий. Привезти их на участок, разгрузить и правильно установить без применения специальной подъемной техники невозможно, а это значит, что для строительства туалета потребуются дополнительные расходы.

Монолитный бетон

Для строительства выгребной ямы из монолитного бетона материал легко можно доставить на участок. Раствор приготавливается в бытовой бетономешалке или в любой емкости с использованием дрели-миксера. Перед тем, как приступить к приготовлению раствора, в котловане устанавливают опалубку. Ее можно изготовить из любых доступных материалов (досок, фанеры, металлических листов и пр.). Для придания конструкции большей прочности перед заливкой раствора в опалубке устанавливается армирующий каркас. При большой высоте стен специалисты рекомендуют выполнять заливку поэтапно – не более 50-70 см за один раз. Такой способ требует больше времени, поскольку каждый новый уровень выполняется только после отвердевания нижнего, зато он более практичен и позволяет обойтись меньшим количеством материала для выполнения опалубки.

Пластиковые емкости

Несомненными преимуществами пластиковых емкостей является их герметичность и невосприимчивость к воздействию влаги. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, долговечны и надежны. Недостатком материала является его гибкость. Пластичность и податливость пластика не дают ему противостоять давлению грунта, поэтому для того, чтобы избежать деформации, стенки укрепляют арматурой и цементным раствором. В этом отношении наиболее удобны еврокубы, которые изначально снабжены наружным каркасом из прочной проволоки. Для упрочнения таких конструкций остается залить промежуток между стенками котлована и пластиковой емкостью строительным раствором. Кроме еврокубов для устройства выгребных ям могут использоваться и другие резервуары из этого материала, например, бочки.

Использование пластиковых еврокубов — недорогой вариант устройства герметичной ямы для туалета

Кирпич

Кирпичная кладка требует времени, однако такое строительство выгребной ямы позволяет придать ей любую форму и соблюсти требуемые размеры. Из кирпича можно выложить резервуар круглой, прямоугольной или квадратной формы. Такой строительный материал целесообразно выбирать, когда в наличии имеются остатки кирпича после строительства других объектов. Для обеспечения прочности стенок достаточно выполнить кладку в пол-кирпича

Чтобы яма туалета имела требуемую герметичность, важно не допускать пропусков на этапе кладки и выполнить оштукатуривание или покрытие гидроизолирующим составом стен после завершения строительства

Строительство туалетного домика

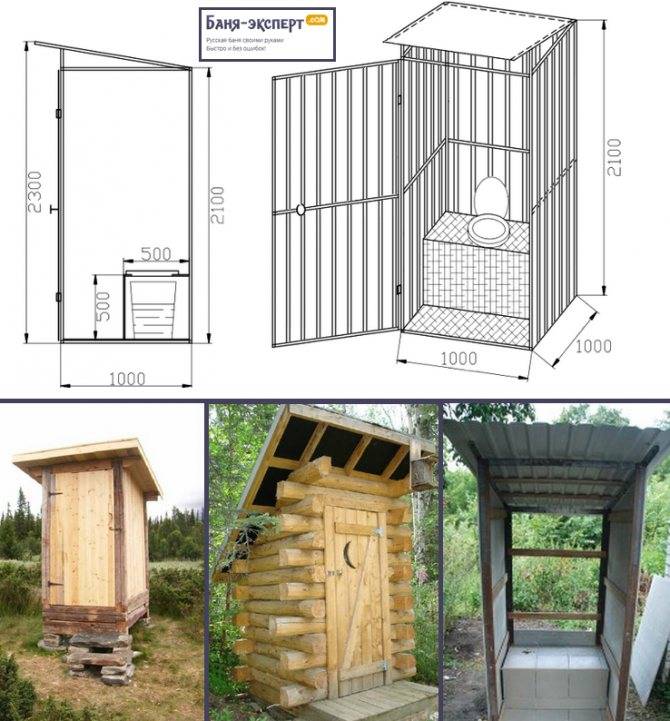

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

  • Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
  • Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
  • На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
  • Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

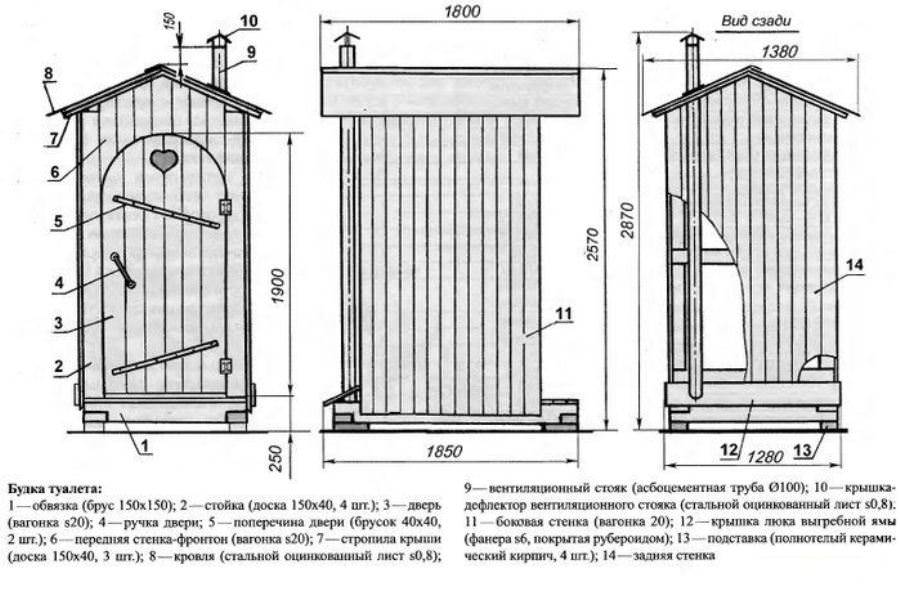

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Общие сведения

Данная постройка, не смотря на общий функционал, имеет различия в форме и способе возведения. Что касается формы, то ее вы определите сами для себя, какая вам больше всего нравится, а вот количество требуемых материалов будет зависеть от чертежа.

Варианты дачного туалета

Чаще всего на загородном участке применяют следующие варианты дачного туалета:

  • Туалет с выгребной ямой;
  • Пудр-клозет;
  • Биотуалет.

У каждого вида сооружения есть свои преимущества и особенности возведения. Прежде чем начать строительство, ознакомьтесь с нюансами строительства каждого из них, и выберите подходящий вариант.

Конструкция дачного туалета с выгребной ямой

Возведенные кирпичные стены покрывают штукатуркой. Сам туалет может быть создан из любого материала, чаще всего используют древесину. Форма может быть произвольной, к примеру, самые востребованные конструкции напоминают шалаш, маленький домик или теремок.

Такой проект предусматривает скопление отходов в выгребной яме под дачный туалет, для очищения которой необходимо применять ассенизатор. Одним их главных недостатков таких конструкций является довольно таки неприятный запах в помещении туалета, который никуда не девается, и понятное дело, находится в нем неприятно. Исправить ситуацию может, разве что, система вентиляции в дачном туалете. Перед вами встанет выбор между принудительной и естественной системой. Последний вариант предусматривает создание отверстий вверху и внизу. Их главная задача – в создании круговорота воздушных потоков, которые не позволят неприятному запаху задерживаться в туалете.

Принудительная вытяжка в дачном туалете предусматривает наличие вентилятора, который будет выдувать амбре из помещения туалета. Устанавливая вентилятор, вы должны предусмотреть возможность обустройства компенсационного отверстия, благодаря которому воздух будет попадать вовнутрь. Диаметр дырки должен быть на уровне диаметра самого вентилятора. Все эти нюансы должны быть прописаны в проекте дачного туалета.

Важно! При установке дачного туалета не упускайте необходимости со здания циркуляции воздуха в выгребной яме. Для этой цели сгодится вентиляционная труба

Конструкция пудр-клозета

Основная функция такого шланга – выведение жидкости в грунт или систему дренажа. Вместилище для наполнителя играет в данном проекте основную роль. Часто используемой смесью является торф, который помогает удержать неприятный запах, который при данной конструкции неизбежен. После наполнения резервуара отходами, его выносят на компостную яму.

При создании чертежа дачного туалета такого плана, предусмотрите возможность удобного выноса емкостей. Для этого можно создать конструкцию, при которой резервуар можно будет извлечь после поднятия сидения дачного туалета. Второй вариант решения задачи предусматривает создание маленькой дверцы, которая позволит без проблем достать резервуар с отходами.

Конструкция биотуалета

Это самый простой и выгодный в плане трудозатрат вариант дачного туалета. Вам не придется ничего строить, копать, сооружать, подводить. Просто купите готовую будку биотуалета и установите ее в выбранном месте. На выбор есть готовые дачные туалеты обычной конструкции и просто кабинки.

Дачный туалет с душем

Такие проекты довольно популярны, поскольку являют собой универсальную конструкцию, а также могут стать достаточно выгодным сооружением с экономической точки зрения. Также, таким образом, вы сможете сэкономить драгоценное пространство на дачном участке. Проект дачного душа и туалета под одной крышей предусматривает наличие общей стены. Кроме того, туалет можно создавать на основе выгребной ямы либо резервуара со смесью. Выгодность такой постройки в том, что после тяжелого трудового дня на огороде, вы сможете спокойно принять душ на месте.

Понятное дело, что такие конструкции требуют большего капиталовложения, нежели туалеты простого типа, но результат в любом случае вас порадует. Применяя на практике готовые чертежи, вы получаете возможность создать дачный туалет своими руками без привлечения дополнительной рабочей силы. Экспериментируя, можно добавить конструкции изюминки и получить не только комфортную конструкцию для личного пользования, но и привлекательную внешне.

Пошаговая инструкция по строительству домика

Схема возведения туалета в форме шалаша

Доступный для новичка в строительном деле вариант постройки туалета – выгребная яма и конструкция типа «Шалаш» из дерева.

Необходимые материалы

Древесина – самый распространённый материал для возведения дачного санузла

Чтобы возвести на дачном участке простой, но удобный санитарный домик, понадобятся:

  1. Бруски и доски из сухой древесины
  2. Саморезы и шуруповёрт
  3. Молоток и гвозди
  4. Клей
  5. Пенопласт в качестве утеплителя
  6. Шифер или рубероид для крыши
  7. ДВП либо фанера для отделочных внутренних работ
  8. Уголки из металла
  9. Фурнитура (пластиковая или деревянная ручка, крючок для запирания)
  10. Набор из сиденья с крышкой

Оборудование ямы из бетонных колец большого диаметра

Обустройство выгребной ямы потребует расходов на покупку:

  1. Щебня
  2. Мелкого речного песка
  3. Цемента (любой марки и модели)
  4. Металлической сетки с мелкими ячейками для укрепления стенок
  5. Армирующей решётки либо кусков арматуры для повышения прочности фундамента

Потребуются такие инструменты:

  • штыковая и совковая лопаты
  • бур и перфоратор (если грунт каменистый, глинистый)
  • болгарка с дисками для работы с металлом и камнем
  • лобзик
  • угольник
  • измерительная рулетка
  • строительный уровень

Лопаты

Если есть финансовая возможность, то выгребную яму можно оборудовать из трёх, поставленных друг на друга, бетонных колец. Первые 2 служат своеобразными отстойниками, а нижнее фильтрует нечистоты перед их попаданием в почву.

В случае, когда бюджет сильно ограничен, используют старые покрышки от колёс грузового транспорта.

Как вырыть выгребную яму

Работа начинается с разметки участка. Далее выполняют следующие шаги:

1

Выкапывают (бурят) квадратную или круглую яму в почве на глубину 2 м. Грунт выбирают, на дно насыпают дренаж – смесь щебня с песком

2

Стенки укрепляют сеткой, а сверху набрасывают цементный раствор, выравнивая поверхность

Армирующая сетка укрепляет стенки канавы

2

Высохший цемент штукатурят, дают высохнуть

Оштукатуренные бетонные стенки выгребной ямы

3

Поперёк отверстия ямы в грунт на ребро на небольшом расстоянии устанавливают деревянные доски, обработанные антисептическим составом. Они служат основой для заливки фундамента

4

По краям рва делают опалубку на высоту будущего фундамента. Отверстие закрывают полиэтиленовой плёнкой, закрывают сверху армирующей решёткой

5

В плёнке оставляют 2 отверстия – для установки унитаза и для выгребного технического выхода

6

Пространство внутри опалубки заливают цементным раствором, разравнивают, ориентируясь по маячкам либо строительному уровню

Заливка фундамента ямы

7

Полностью высохший фундамент готов к установке наземной части. Выгребное отверстие перед этим закрывают специальным люком

Порядок строительных работ

Далее переходят к возведению конструкционной части санузла – деревянного домика в виде шалаша. Рекомендуется следовать такой инструкции:

1

Начинают с монтажа нижнего основания каркаса из брусьев 5х5 см. Из деталей сбивают квадрат-опалубку, сверху кладут настил из досок

Отверстие для установки сидения

2

В полу выпиливают отверстие для стульчака и технологический проём для люка выгребного отверстия

3

Деревянное основание промазывают антисептическими пропитками

4

Из брусьев собирают фасадную и оборотную части конструкции по заранее подготовленным схемам. Готовые детали выглядят как равнобедренные треугольники с тремя перекладинами вдоль, расположенными на расстоянии. Изнутри обе заготовки отделываются полосками ДВП

Схемы сборки фасадной и оборотной частей

5

Фасад и оборот крепятся к основанию саморезами и укрепляются металлическими уголками

6

Далее ведётся монтаж крыши (она же служит боковыми стенками) из досок длиной 1,8–2 м, укладка кровельного материала и монтаж конька. Сверху предусматривают вентиляционное отверстие и трубу

Кровлю закрывают рубероидом, шифером либо металлочерепицей

7

На фасад устанавливается дверь, внутри монтируется постамент для сиденья

Постамент для сиденья

8

Древесину грунтуют и лакируют, по желанию ведётся обработка морилкой

9

В последнюю очередь устанавливают ручку, сиденье унитаза, крючок для закрытия двери

Септик для дома – канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом прокладывают рубероид, поверх которой из обрезных досок сколачивают площадку-пол.

Важно: Чтобы продлить срок службы деревянных элементов домика, их следует обработать влагоотталкивающим и антисептическим составом, приобрести который можно в любом строительном магазине. На высоте около полуметра устанавливают перпендикулярные брусья, которые будут служить основой для крепления стульчака

Отступив на один метр от задней стенки, на этом же уровне выполняют вторую перемычку для обустройства сидения. Основу сидения обшивают листом ДСП или досками. Отверстие в сидении вырезают с помощью лобзика, рубанком зачищают все углы от заусениц. Для гидроизоляции передней части стульчака по внутренней стенке можно использовать плотную полиэтиленовую пленку

На высоте около полуметра устанавливают перпендикулярные брусья, которые будут служить основой для крепления стульчака. Отступив на один метр от задней стенки, на этом же уровне выполняют вторую перемычку для обустройства сидения. Основу сидения обшивают листом ДСП или досками. Отверстие в сидении вырезают с помощью лобзика, рубанком зачищают все углы от заусениц. Для гидроизоляции передней части стульчака по внутренней стенке можно использовать плотную полиэтиленовую пленку.

Строительство стульчака

Готовый каркас остается обшить листами ДВП или деревянными обрезными досками толщиной в 20 мм. Размещать доски можно как горизонтально, так и вертикально, закрепляя их на каркасе саморезами или гвоздями. При желании стены домика можно утеплить минеральной ватой либо листовым пенопластом.

На этом этапе работ стоит позаботиться об обустройстве вентиляционного окошка, которое параллельно с этим будет выполнять роль естественного освещения.
Дверной блок можно приобрести готовый либо соорудить своими руками. Его устанавливают так, чтобы он открывался наружу, и обрамляют наличником. Защелки устанавливают как внутри, так и снаружи туалета.

Конструкции уличных туалетов

По способу утилизации нечистот эти сооружения делят на три типа:

  • Пудр-клозеты;
  • Туалеты с выгребной ямой (септиком);
  • Ватерклозеты.

Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.

Стульчак с герметичной крышкой и ведро с торфом – вот и все, что нужно для обустройства уличного отхожего места

Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.

Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.

1, 2 – контейнеры для твердой фракции; 3 – воронка для жидкости; 4 – воронка для твердой фракции; 5 – бачок с дозатором для торфа; 6 – вентиляционная труба; 7 – дренажная трубка

Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.

Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.

Биотуалет на «боевой позиции» и в процессе установки. В первом случае в глаза бросается теснота кабинки, поэтому не советуем вам экономить на ее площади в ущерб комфорту.

Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.

При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:

  • Заражение почвы болезнетворными бактериями;
  • Неприятный запах.

Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.

Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

Схема конструкции люфт-клозета

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.

Чертеж уличного ватерклозета

С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.

Обустройство крыши

Крышу можно выполнить из любого понравившегося кровельного материала: оцинкованного железа, черепица, шифера, поликарбоната или простых обрезных досок. Доски укладывают внахлест, фиксируя кровельными саморезами.

Крыша для дачного туалета может быть любой формы и из любого материала

Свет в туалет можно провести от ближайшей постройки, кинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью в 40-60 Вт. Отличной альтернативой стационарному освещению может выступить светодиод, для обустройства которого не требуется прокладывать кабель. Светодиода на маленькой батарейке, способного освещать небольшое помещение, хватит на весь сезон.

Временный туалет на дачном участке

Если планируете обустроить внутри дачи теплый санузел, это решит ряд проблем. Но ведь во время строительства также предстоит справлять нужду – без временной конструкции никак не обойтись.

Каждый владелец должен выбрать решение, устраивающее его. Некоторые выбирают простейший биотуалет – это ведро с удобным сидением, которое можно установить в любом месте и опорожнять после каждого использования.

Более солидное решение – туалет из фанеры или тонких досок – технология возведения описана в начале статьи. Лучше отдать предпочтение «скворечнику», как простейшей конструкции.

Как видите, дачный туалет можно построить своими руками – для этого не обязательно быть опытным мастером и располагать дорогостоящими инструментами. Да и выбор материалов огромен – есть возможность подобрать наиболее подходящий для конкретного участка и дачи.
