Датчик движения для включения освещения

Область применения

Наиболее распространенные ситуации, при которых использование ДД будет полезным:

• регулировка процессов запуска фонтана;
• управление функцией подсветки плавательного бассейна, искусственных водоемов;
• регулировка процесса деятельности световых приборов при входе в помещения;
• охранные объекты;

Ультразвуковой

Осуществляет слежку за объектами ультразвуком. При передвижении людей, датчик срабатывает. Их часто устанавливают в патронниках автомашин, в системах осуществления контроля за слепыми зонами. В жилых комплексах отменно показали себя на лестничных площадках.

Недостатки УЗ ДД:

1. У животных вызывает дискомфорт, поскольку они чувствуют ультразвуковые частоты.
2. Дальность действия не далека.
3. Начинает работать только при резких движениях, их можно обмануть плавными действиями.

Плюсы УЗ ДД:

1. Невысокая ценовая категория.
2. Не подвержены воздействиям природной среды.
3. Фиксируют движения при любых материалах объекта.
4. Не теряют рабочие функции при возникновении влажности, пыли.
5. Не реагируют на перепады температурного режима окружающей среды.

Инфракрасный ДД

Обнаруживает изменения теплового излучающего действия окружающих объектов. При передвижении людей, излучение по очереди фокусируется линзами прибора на сенсоре, что служит посылом для выполнения установленной в датчике функции. При повышении количества установленных линз, увеличивается чувствительность аппарата. Зона охвата у ДД зависит от площади поверхности линз.

Недостатки ИК ДД:

1. Они могут ложно срабатывать на теплый ветер.
2. При работе в уличных условиях, снижается достоверность из-за попадания дождя, солнечных лучей.
3. Не видит людей, искусственным образом не излучающих ИК излучения (накрытых специальными материалами).

Плюсы ИК ДД:

1. Точность регулирования расстояния нахождения объектов при их движении.
2. Удобство применения вне зданий, поскольку реагирует только на объекты с собственной температурой.
3. Полная безвредность для людей, животных, поскольку вредных компонентов не выделяет.

Микроволновый ДД

Выпускает магнитные волны высокой частоты, которые, отражаясь, замечаются сенсором. При их изменении, прибором приводится в действие, обозначенная у него функция.

Минусы СВЧ ДД:

1. Наиболее высокая цена на него.
2. Возможны ложные срабатывания, при появлении признаков движения за установленным диапазоном наблюдения, например, за окном.
3. Могут представлять опасность здоровью людей, следует отдавать предпочтение ДД с минимальной мощностью производимого излучения. Безвредным считается непрерывное излучение с потоком мощности до 1 мВт.

Плюсы СВЧ ДД:

1. В охранных целях, может устанавливать объекты за хрупкими стенами, стеклами.
2. Режим его работы не влияет от температуры среды.
3. Реагирует даже на малозначительные движения.
4. Сам по себе имеет небольшие размеры,

Комбинированные ДД

Содержат сразу пару методов обнаружения признаков движения, например, ультразвукового и СВЧ. Это довольно удачный выбор для наиболее достоверного определения характера перемещения объектов на подконтрольной территории. Принцип работы этих устройств очень продуктивен. Недочеты одной технологии замещаются плюсами другой.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Как подключить датчик движения

Схема подключения

Подключение датчика движения для освещения процедура, не отличающая высоким уровнем сложности, но достаточно специфическая, для выполнения которой необходим определенный опыт и наличие знаний. Специалисты выделяют несколько основных схем подключения оборудования, а именно:

• Параллельная.
• Последовательная.
• Установка нескольких датчиков с применением магнитного пускателя.

В случае последовательного подключения весь процесс управления освещением в помещении или снаружи осуществляется в автоматическом режиме и регулируется самим оборудованием. Когда же свет должен гореть длительное время и при этом объект не будет, совершать движения или будет находиться за пределами контролируемой зоны, параллельно оборудованию устанавливается ручной выключатель.

Схема подключения датчика

Хорошим примером удобства установки выключателя можно назвать гараж со смотровой ямой. Находясь в яме человек, не попадает в зону работы датчика, но нуждается в постоянном источнике света. После завершения работы выключить свет можно вручную.

Для больших помещений необходима установка нескольких элементов, подключение которых происходит от одной фазы в параллельном порядке. При срабатывании любого из датчиков в сети, цепь замыкается, и включаются все остальные.

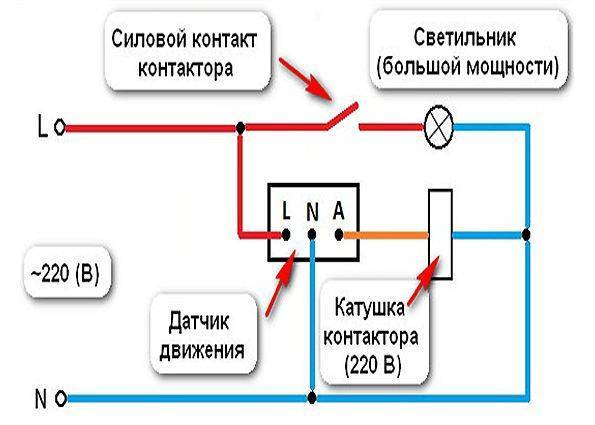

Схема подключения с магнитным пускателем

Установка магнитного пускателя требуется при использовании мощного источника света или подключения других видов электрического оборудования в дополнение к лампам освещения.

В видео наглядно показано, как выполнять подключение:

Монтаж

Монтаж оборудования также имеет несколько важных нюансов, среди которых можно выделить:

• Обеспечение защиты от воздействия внешних факторов, на которые не рассчитана конкретная модель, способных привести к ложному срабатыванию или к блокировке на срабатывание.
• Обеспечение доступа к зоне обнаружения.
• Тип подключения к сети подачи электрической энергии.

Подключение любой модели происходит за счет специальных клемм. Стандартным и часто используемым вариантом является клеммы на 3 вывода, иногда используются на 4 вывода. Расшифровка маркировки установленной на клеммы происходит следующим образом:

• L- обозначает фазу. Чаще всего это красный или коричневый провод.
• N – ноль, всегда проводи синего цвета.
• L имеющая в дополнение штрих или стрелочку, а также букву А обозначает осветительный прибор.
• PE- заземление.

Большинство производителей придерживаются стандартов в плане выбора цвета проводов, допускается исключения из правил. Поэтому для правильного подключения устройства желательно определять при помощи индикатора фазу или ноль дополнительно.

После выполнения монтажных работ обязательна регулировка датчика, для комфортабельной эксплуатации оборудования в будущем. Она проходит в несколько основных этапов:

• Регулировка датчика движения для включения света подразумевает настройку уровня чувствительно сенсора. Установка данного показателя позволяет снизить риск ложного срабатывания (в частности при небольшом движении, реагировании на животных, изменение температуры в отопительной системе или за счет работы системы кондиционирования и т.п.). Когда выбрана модель, оснащенная фотоэлектрическим датчиком, то вместо уровня чувствительности сенсора регулируется порог освещенности, при изменении которого оборудование приходит в действие.
• Пользователь имеет возможность, установить время работы оборудования. Под этим показателем подразумевается временной промежуток до выключения света при отсутствии движения в контролируемой зоне.
• Когда датчик срабатывает и на уровень шума, то регулируется чувствительность микрофона. Удобно производить данную процедуру при задействовании портативного источника звука, меняя его громкость в радиусе действия датчика.

Проследить произошли ли изменения настроек или нет, в большинстве моделей можно в процессе наблюдения за установленным светодиодным индикатором, меняющим частоту своего мигания при включении оборудования.

Как подключить датчик движения

Схема подключения

Подключение датчика движения для освещения процедура, не отличающая высоким уровнем сложности, но достаточно специфическая, для выполнения которой необходим определенный опыт и наличие знаний. Специалисты выделяют несколько основных схем подключения оборудования, а именно:

• Параллельная.
• Последовательная.
• Установка нескольких датчиков с применением магнитного пускателя.

В случае последовательного подключения весь процесс управления освещением в помещении или снаружи осуществляется в автоматическом режиме и регулируется самим оборудованием. Когда же свет должен гореть длительное время и при этом объект не будет, совершать движения или будет находиться за пределами контролируемой зоны, параллельно оборудованию устанавливается ручной выключатель.

Схема подключения датчика

Хорошим примером удобства установки выключателя можно назвать гараж со смотровой ямой. Находясь в яме человек, не попадает в зону работы датчика, но нуждается в постоянном источнике света. После завершения работы выключить свет можно вручную.

Для больших помещений необходима установка нескольких элементов, подключение которых происходит от одной фазы в параллельном порядке. При срабатывании любого из датчиков в сети, цепь замыкается, и включаются все остальные.

Схема подключения с магнитным пускателем

Установка магнитного пускателя требуется при использовании мощного источника света или подключения других видов электрического оборудования в дополнение к лампам освещения.

В видео наглядно показано, как выполнять подключение:

Монтаж

Монтаж оборудования также имеет несколько важных нюансов, среди которых можно выделить:

• Обеспечение защиты от воздействия внешних факторов, на которые не рассчитана конкретная модель, способных привести к ложному срабатыванию или к блокировке на срабатывание.
• Обеспечение доступа к зоне обнаружения.
• Тип подключения к сети подачи электрической энергии.

Подключение любой модели происходит за счет специальных клемм. Стандартным и часто используемым вариантом является клеммы на 3 вывода, иногда используются на 4 вывода. Расшифровка маркировки установленной на клеммы происходит следующим образом:

• L- обозначает фазу. Чаще всего это красный или коричневый провод.
• N – ноль, всегда проводи синего цвета.
• L имеющая в дополнение штрих или стрелочку, а также букву А обозначает осветительный прибор.
• PE- заземление.

Большинство производителей придерживаются стандартов в плане выбора цвета проводов, допускается исключения из правил. Поэтому для правильного подключения устройства желательно определять при помощи индикатора фазу или ноль дополнительно.

После выполнения монтажных работ обязательна регулировка датчика, для комфортабельной эксплуатации оборудования в будущем. Она проходит в несколько основных этапов:

• Регулировка датчика движения для включения света подразумевает настройку уровня чувствительно сенсора. Установка данного показателя позволяет снизить риск ложного срабатывания (в частности при небольшом движении, реагировании на животных, изменение температуры в отопительной системе или за счет работы системы кондиционирования и т.п.). Когда выбрана модель, оснащенная фотоэлектрическим датчиком, то вместо уровня чувствительности сенсора регулируется порог освещенности, при изменении которого оборудование приходит в действие.
• Пользователь имеет возможность, установить время работы оборудования. Под этим показателем подразумевается временной промежуток до выключения света при отсутствии движения в контролируемой зоне.
• Когда датчик срабатывает и на уровень шума, то регулируется чувствительность микрофона. Удобно производить данную процедуру при задействовании портативного источника звука, меняя его громкость в радиусе действия датчика.

Проследить произошли ли изменения настроек или нет, в большинстве моделей можно в процессе наблюдения за установленным светодиодным индикатором, меняющим частоту своего мигания при включении оборудования.

Как работают тепловые датчики

Из чего они состоят

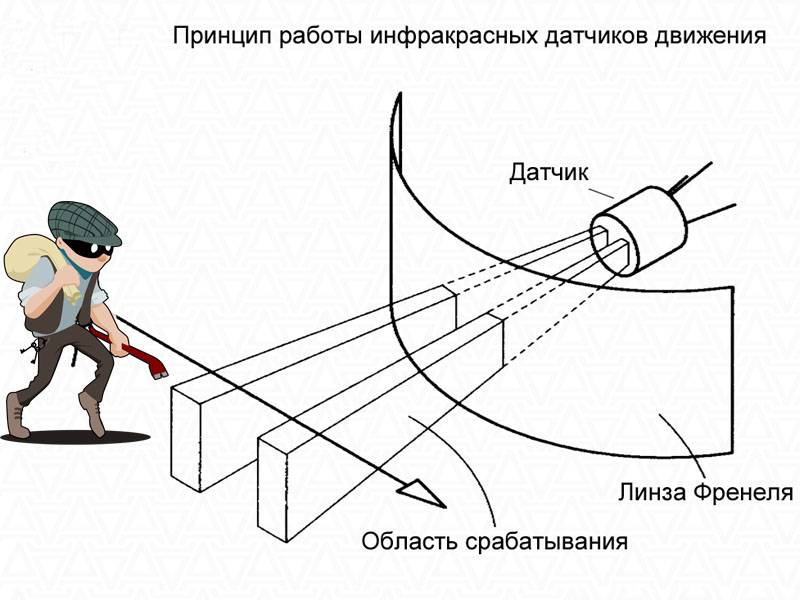

Функционирование инфракрасных приборов основано на анализе излучения, исходящего из рабочей зоны. Если в ней никого нет, то вся система «молчит». Как только появляется теплый объект электронная схема анализирует испускаемое им излучение по силе и по координатам в пространстве.

Прибор состоит из системы линз, каждая из которых отвечает за сбор информации из узкого сектора. Чем их больше, тем выше чувствительность системы слежения. Сфокусированное рядом стоящими линзами излучение посылается на два тепловых приемника из пироэлектрических кристаллов. Если сигналы от них разнятся, то электроника включает коммутатор, замыкающий электрическую цепь нагрузки. Он выполнен на базе электромагнитного реле или на мощных тиристорах. Второй вариант надежнее, но и дороже. Этот параметр во многих приспособлениях регулируемый.

С целью экономии электроэнергии приборы включения не должны срабатывать в светлое время суток. Для этого в них устанавливают фотореле, которое реагирует на освещенность дневным светом. Этот параметр регулируемый и как только освещенность достигает установленного минимального предела он включается. Можно выставить постоянный режим работы, не зависящий от времени суток. Встроенный таймер регулирует время включения электрической лампы, которое колеблется в большинстве конструкций от нескольких секунд до десятков минут.

Некоторые производители выпускают автономные индикаторы перемещения. Работают они на батарейках. В таких аппаратах с целью экономии заряда батарей отсутствуют какие-либо регулировки. Работают они только в темноте с постоянным временем задержки выключения. Очень удобны такие устройства для освещения крутых лестниц, ночных маршрутов в туалет, в погребах и сараях. Они легко крепятся к любой поверхности и не требуют прокладки проводов. Вместо ламп в них использованы светодиоды.

Зона покрытия

Параметром, определяющим расстояние, на котором прибор обнаруживает перемещение, является зона покрытия и угол охвата по горизонтали и по вертикали. Сектора, прослеживаемые линзами, радиально расходятся от теплочувствительного элемента. Наибольшая чувствительность системы, когда человек пересекает эту зону в перпендикулярном направлении, изменяя характеристики двух соседних секторов.

При перемещении к сенсору, фронтальном перемещении, чувствительность наименьшая, так как не происходит резкой смены излучения на соседних участках и устройство срабатывает медленнее.

Диаметр зоны покрытия не превышает 12 метров для большинства устройств, а угол охвата 360 или 180 градусов в зависимости от конкретных требований к системе управления освещением.

Если вы заинтересовались темой и задались вопросом где купить самые хорошие из описанных устройств, то самый простой путь-заказать онлайн. В интернете размещено много материала как самостоятельно установить датчик. Собрать электрическую схему подсоединения можно своими руками без особых проблем

Настройки детектора движения

Когда вопрос, как подключить датчик движения своими руками, решен, следует произвести еще одну обязательную процедуру. Как и любое техническое устройство, датчик движения для освещения требует после своей установки произвести настройку для максимально эффективного использования.

Для настройки производители обычно устанавливают на корпусе прибора три регулятора-ручки (или рычажка) с маркировками «TIME», «LUX» и «SENS».

Каждый из регуляторов предназначен для управления одним из параметров детектора движения:

1. «TIME» — регулятор времени продолжительности удержания сигнала. Проще говоря, при подключении датчика к прибору освещения это время будет указывать, как долго свет останется включенным после срабатывания детектора. Если до конца этого времени произошла еще одна фиксация движения датчиком, то время начинается отсчитываться заново. Обычно регулятор дает возможность задать диапазон значений от 1 секунды до 10 минут;
2. «LUX» — регулирование уровня освещенности, при которой детектор не будет реагировать на движение и подавать сигнал. Используется для предотвращения включения освещения в дневное время, особенно если датчик движения для включения света смонтирован для освещения на улице;
3. «SENS» — чувствительность прибора. При помощи регулировки чувствительности добиваются реагирования на нужное воздействие и бездействие при меньших влияниях. Так, правильно настроенный детектор будет включать свет при приближении человека, но не станет реагировать на менее массивную кошку. Расстояние, на котором происходит реагирование, также зависит от чувствительности. При высоком уровне чувствительности повышается процент ложных срабатываний.

Из всего описанного несложно сделать вывод, что подключение датчика движения к системе освещения помещений частного дома или квартиры является очень эффективным и удобным способом улучшить комфорт. Кроме того, внесение такого приспособления в свой дом способно довольно ощутимо сберечь бюджет, снизив потребление электроэнергии, которая не станет расходоваться на освещение комнат, где никого нет.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
“крутилок” отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света – выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
“голову” так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика – примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы – отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.
