Дефлектор вентиляционный на трубу

Для каких целей используют дефлектор

Функционирование данного приспособления в качестве ветрозащитного устройства основывается на эффекте подсоса газообразных продуктов сгорания из дымовой трубы при помощи ветра. Дефлектор способен изменить его направление в сторону, наиболее благоприятную для перемещения газов по вентиляционным и дымоходным каналам.

В итоге ветер не уменьшает тягу, а наоборот увеличивает. Сильнее всего ее прирост заметен в трубах, у которых насчитывается от 2 до 4 оборотов. Дефлектор для дымоходов способствует увеличению КПД дымоотводящей конструкции примерно до 20%

Второй важной функцией этого устройства является защита каналов выведения газов от проникновения в них разного мусора и атмосферных осадков

Дефлекторы монтируют:

  • как на индивидуальных, так и на общих, коллективного назначения дымоходах, которые создают естественную вентиляцию;
  • на стволах мусоропроводов;
  • на каналах выведения продуктов сгорания газообразного топлива.

5 Вентиляционный дефлектор своими руками

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

  • нержавеющая сталь листового типа, можно заменить оцинкованной;
  • электродрель;
  • фиксирующие хомуты, болты, заклёпки и гайки;
  • чертёжный инструмент для металлических поверхностей;
  • циркуль;
  • листовой картон;
  • линейка;
  • ножницы по металлу и бумаге.

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

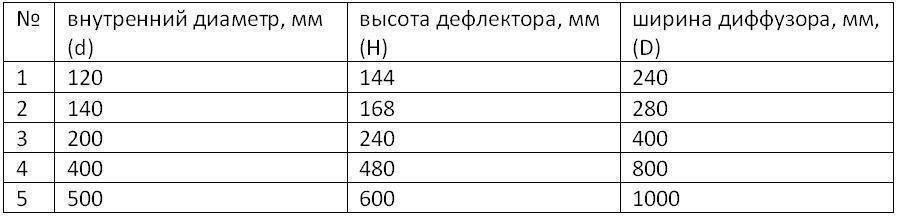

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ОписаниеИллюстрация
Шаг 1.На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.

Чертеж

Вырезанные из бумаги детали

Шаг 2.Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.

Подготовка к раскрою

Шаг 3.Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.

Свернутая заготовка

Шаг 6.Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.

Заготовка-конус

Шаг 7.Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.

Крепление полос

Загиб полосок

Шаг 8.При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Виды и характеристики

  1. Дефлектор Цаги;
  2. Дефлекторы Григоровича;
  3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

  • бывает плоский;
  • полукруглый;
  • с открывающейся крышкой или двускатный.

По принципу работы бывает:

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Изготовление дефлектора ЦАГИ

Дефлектор ЦАГИ состоит из:

  1. Нижнего патрубка (крепящегося на устье дымохода).
  2. Диффузора — сужающейся конически части цилиндра, где поток воздуха меняет свои параметры.
  3. Обечайки (внешний кожух).
  4. Верхнего защитного конического зонта.
  5. Кольца.
  6. Элементов крепления — кронштейнов.

Изготовление дефлектора производится на основе чертежа с нанесёнными размерами всех элементов

Требуемые инструменты и материалы

  1. Маркер или фломастер.
  2. Линейка.
  3. Ножницы по железу.
  4. Плоскогубцы.
  5. Киянка.
  6. Деревянный брус для подставки.
  7. Заклёпочное устройство.
  8. Дрель, свёрла по металлу (или саморезы с наконечником в виде сверла).
  9. Маска-очки и рукавицы.
  10. Лист оцинкованного железа толщиной 0,3–0,5 мм (подойдёт и алюминиевый лист, и тонкая нержавеющая сталь).
  11. Металлические детали (уголок, шпильки, толстая проволока и тому подобное).

Первоначально готовятся чертежи, при составлении которых производят расчёт размеров изделия. За основу берут диаметр дымохода, обозначаемый символом D.

Таблица: соотношения размеров деталей дефлектора с диаметром дымохода D

ПозицияДеталь диффузора и её характеристикиКоэффициент по отношению к D
1Диаметр кольца диффузора2
2Ширина диффузора1,25
3Ширина зонта1,7
4Высота кольца1,2
5Высота дефлектора1,7
6Заглубление трубы внутрь диффузора0,15
7Высота конуса0,25
8Высота зонта0,25
9Высота обратного конуса0,25
10Зазор между зонтом и диффузором0,25

Пошаговый процесс изготовления дефлектора

  1. Делаем чертёж-выкройку дефлектора.

  2. Рисуем выкройку конуса-зонта.

  3. Надеваем маску-очки и рукавицы.
  4. Переносим вычерченные детали на картон.

  5. Скрепляем их — делаем картонный макет. Проверяем соответствие деталей друг другу.
  6. Раскрываем макет обратно. Эту картонную выкройку, положенную на лист оцинковки, обводим маркером.
  7. Вырезаем ножницами по металлу все детали.

  8. На срезах подгибаем плоскогубцами железо на 5 миллиметров и простукиваем подогнутые срезы молотком.
  9. Сворачиваем кожух и сверлим отверстия в его краях.
  10. Скрепляем края клёпками (вместо клёпок можно использовать саморезы или даже сварку, только нужна автоматическая сварка, чтобы не сжечь тонкое железо).

  11. Так же скрепляем по очереди внешний цилиндр и тарелки-конусы.

  12. Из жести вырезаем шесть лапок размерами примерно 60х200 миллиметров.
  13. Подгибаем их вдоль с обеих сторон, пристукиваем молотком для увеличения жёсткости.
  14. Просверливаем в конусе, отступив от края сантиметров по пять, дырки под болты.
  15. Крепим лапки на конусе.

  16. Сгибаем их, чтобы получилась П-образная форма.

  17. Соединяем колпак с цилиндром.

  18. Конечная сборка: соединяем всё с корпусом.

  19. Наш дефлектор готов.

Если мы делаем дефлектор Григоровича, верхний конус нужно увеличить на 4 сантиметра. Далее следуем схеме:

  1. Верхняя тарелка больше, поэтому мы вырезаем 6 лапок в её кромке для крепления к нижней тарелке.
  2. Крепим к нижней тарелке шпильки для соединения с кожухом.
  3. Крепим ими к кожуху зонт.

Дефлектор Григоровича собирается по той же схеме, но верхний конус у него имеет большие размеры

Чтобы укрепить готовый дефлектор, лучше отделить верхнюю часть трубы и соединить её с дефлектором на земле. Крайне важна прочность этого соединения, потому что нагрузка от ветра на высоте будет велика.

Видео: собственноручное изготовление дефлектора ЦАГИ

Дефлектор, изготовленный своими руками, возможно, получится не очень красивым, но вы сразу ощутите его полезность: тяга усилится почти на четверть, крыша будет защищена от искр. Труба с таким дефлектором может быть ниже на полтора-два метра. И он обязательно заставит вас собой гордиться.

Дефлектор вентиляционный цаги: особенности расчета и изготовления

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

В этой публикации будет детально изучен дефлектор вентиляционный Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

  • Дефлекторы защищают дымоходы и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
  • Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
  • Эти приспособления часто используют в качестве искрогасителей.
  • Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как устроен дефлектор цаги

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.

  1. Патрубок крепится на оголовок вентиляционной трубы.
  2. Диффузор представляет собой усеченный конус, который узкой частью крепится к патрубку.
  3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
  4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

  • d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
  • 1,25d – широкая часть диффузора.
  • 1.2d – высота кольца.
  • d/2 – расстояние от узкой части диффузора до нижней границы кольца.
  • 1.2d + d/2 = высота всего диффузора.
  • 2d – диаметр кольца.
  • 1,7d – ширина зонта.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

  1. Для его изготовления следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
  2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.

Конструкция и принцип работы

Принцип работы турбодефлектора Устройство использует ветер для разрежения атмосферы в вентиляционной шахте и ускоряет выведение загрязненного потока. Принцип работы турбодефлектора состоит в том, что перемена силы и направления циклона не влияет на эффективность работы, т.к. крыльчатка поворачивается всегда в одну сторону и вакуумирует пространство шахты.

Конструкция включает 2 части:

  1. Верх представлен вращающейся головкой, движение которой придается ветром за счет давления на лопасти. Оголовок крепится подшипниками, с характеристикой нулевого сопротивления. На роликоподшипниках вращаются лопасти, движение будет равномерным при малом и сильном ветре.
  2. Низ выполняется в форме основания, фиксирующегося к оголовку дымоходной трубы. В корпусе есть отверстия для метизов. В комплекте идут кровельные проходы под углом 15 – 35° по заказу покупателя.

1 Устройство вентиляционного дефлектора

Каждый турбодефлектор для вентиляции состоит из нескольких функциональных элементов:

металлические стаканы (в стандартном варианте их 2);

фиксирующие кронштейны для надёжного крепления;

приточно-отводящий патрубок, который надевается на трубу и крепится при помощи хомута.

По форме наружный стакан отличается формой, расширяющейся у нижней части. Что касается нижнего, то он абсолютно ровный. Цилиндры надеваются один на другой, а у верхней части фиксируется крышка на стойках.

На рисунке ниже показаны составные части  разных типов конструкций.

Устройства дефлектора в вентиляционной системе дома реализовано таким образом, что при направлении воздушных потоков снизу в верх, прибор срабатывает плохо: происходит его отражение от поверхности крыши, после чего кислород устремляется к газам, выходящим в верхней части отверстия. Этот недостаток типичен для всех агрегатов. Для его устранения требуются 2-х конусные решения, соединения между собой «мостиком».

Рекомендуем к просмотру короткое видео об устройстве

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ОписаниеИллюстрация
Шаг 1.На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.
Шаг 2.Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.
Шаг 3.Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.
Шаг 6.Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.
Шаг 7.Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.
Шаг 8.При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления. Место соединения дефлектора с шахтой может быть:

  • фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
  • прямоугольным – применяется в случае квадратного основания дефлектора;
  • круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

  • вентустановка должна быть доступна для воздушных потоков различного направления;
  • высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
  • не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

  • нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
  • далее крепится диффузор (с помощью хомута);
  • крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

  • Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
  • Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
  • Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
  • Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

  • запах сырости, гнилостности, прения;
  • появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
  • образование конденсата (на окнах, стенах, поверхности мебели);
  • сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
  • трудности поступления кислорода и, соответственно, затруднение дыхания;
  • сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

  1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
  2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока. Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы. Или с помощью формулы: Q = V * S * 360 V – показания анемометра; S – площадь вентотверстия; Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

  • в кухонном помещении – 60 куб.м/час.;
  • в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

  • неправильный монтаж установки;
  • несоответствующая эксплуатация;
  • игнорирование профилактических мероприятий;
  • механические повреждения;
  • процесс коррозии;
  • снижение износостойкости;
  • образование пробки из мусора;
  • компрессор недостаточной мощности или его поломка;
  • неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

Скатный дефлектор

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Функции цокольного дефлектора

В первую очередь цокольный дефлектор используют как элемент естественной или принудительной вентиляции. Его можно устанавливать не только в жилых домах, но и в банях, котельных или гаражах, если они расположены в подвальном или цокольном помещении. Основные функции дефлектора:

Применение цокольного дефлектора в принудительной вентиляции и поддуве камина

Применение цокольного дефлектора в естественной вентиляции и системе рекуператора

Цокольная часть здания ввиду прилегания к фундаменту подвергается интенсивным влажностным нагрузкам. В результате высок риск образования застоя влаги, что негативно сказывается на строительных конструкциях, а также на здоровье людей, находящихся в помещении.

Из-за отсыревания появляется плесень, которая приводит к проблемам с дыханием. Споры плесени легко перемещаются по воздуху и попадают в организм человека при дыхании. Результатом могут стать аллергическая реакция и астма. Также из-за воздействия плесени высок риск развития бронхита, синусита и даже пневмонии.

За счет образования на выходе из дефлектора зоны пониженного давления удается в разы повысить естественную тягу. В результате с целью компенсации давления воздух по трубе поднимается гораздо быстрее. Эффективность вентиляционной системы с дефлектором примерно на 20% выше.

Цокольный дефлектор как защита от радиоактивного элемента

Радон – это инертный газ без цвета и запаха, который, распадаясь, становится источником ионизирующего излучения. Таким образом, продукты распада радона радиоактивны, т. е. опасны для человека.

В атмосферу радон попадает из почвы. К зонам повышенного риска относятся территории, где практически на поверхности находятся фосфорит, грейс или гранит. Если на таком участке находится здание, то радону ничего не мешает накапливаться внутри него.

Поскольку радон в несколько раз тяжелее воздуха, он больше всего скапливается на первых этажах и в подвальных помещениях. Цокольный дефлектор обеспечивает этому газу беспрепятственный выход наружу. В результате радон не накапливается в цокольном помещении.

Что такое дефлектор и как он работает?

Воздушный поток ударяется о дефлектор и огибает его. Струи воздуха скользят по поверхности устройства и проникают внутрь, подсасывая дым из дымоотводящего канала

По подсчетам специалистов, использование устройства увеличивает интенсивность воздушного потока внутри дымоотвода до 20%. Хорошо заметно увеличение тяги у конструкций, имеющих несколько изгибов. Ветер, особенно сильный, обычно задувает в трубу и препятствует выходу отработанных газов. Происходит так называемое «опрокидывание» тяги, когда продукты горения, не находя выхода в атмосферу, поступают в помещение. Дефлектор помогает справиться с этим опасным явлением, используя силу ветра для улучшения тяги в дымоходе.

Стандартный прибор можно разделить на три составляющих:

  • Нижний цилиндр, изготавливается из керамической, металлической или же асбестоцементной трубы.
  • Диффузор или верхний стакан. Имеет расширяющуюся книзу форму, крепится к нижнему цилиндру с помощью специальных стоек.
  • Зонтик в виде конусообразного колпака.

Для отклонения ветра в верхней части диффузора и нижнего стакана устанавливаются кольцевые отбои. Лучший материал для дефлектора – оцинкованная сталь, поскольку устройству приходится функционировать в неблагоприятных условиях. При монтаже прибор располагают так, чтобы ветер любого направления не препятствовал выходу продуктов сгорания, а, наоборот, помогал им подниматься вверх, вытягивая их через нижнее или верхнее кольцевое пространство.

Принцип работы устройства достаточно прост. Воздушный поток ударяется о стенки верхнего цилиндра и огибает его. Часть воздушных струй скользит по поверхности и, заворачивая вверх, подсасывает дым, который выходит из трубы. Таким образом, ветер, дующий не в горизонтальном направлении, способствует увеличению тяги. Однако когда дует низовой ветер, внутри колпака образуются вихри, которые препятствуют выходу дыма. Это главный недостаток дефлектора. Впрочем, от него можно избавиться, если установить под зонтом дополнительный обратный конус, который поможет отразить воздушные потоки, рассечь их, после чего вывести наружу.

Выпускается множество различных вариантов дефлекторов на дымоход. На снимке н-образная конструкция, которая очень хорошо работает в местностях, где часто дует порывистый ветер

Существует множество вариантов устройства. Самые распространенные: дефлектор Григоровича, н-образная конструкция, круглый «Волпер», напоминающий по форме звезду «Шенард», открытый Astato, ЦАГИ и другие.

Обратите внимание! Устанавливают дефлекторы на дымоотводящих каналах котлов, работающих на твердом топливе, монтировать его на дымоход газового котла запрещено. Подтверждение этому вы можете найти в СНиП II-35 и СНиП «Устройство дымовых и вентиляционных каналов»

Это связано с тем, что в холодное время года на нем может образовываться наледь, препятствующая нормальной работе отопительного прибора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
