Декоративные вентиляционные решетки: виды, выбор

Устройство вентиляционных решеток

При всей своей кажущейся простоте «полосатый» элемент имеет достаточно обширное и многообразное внутреннее устройство, которое зависит от вида изделия.

Самое простое построение у обычной решетки, состоящей обычно из 3 частей: внешняя ребристая часть(1), сетка-фильтр(2) и корпус(3). Это самый распространенный на сегодняшний день вид. Она применяется в качестве начала или окончания системы вентиляции, где она совмещается с воздуховодом. Видимая часть решетки может выступать в данном случае элементом декора. Для улучшения воздухообмена применяют решетку большего сечения с соответствующими воздуховодами.

Устройство простейшей решетки

Ребристая часть задерживает крупные частицы мусора для исключения их попадания в вентиляционные каналы. Еще мельче частицы задерживаются и оседают на сетке-фильтре. В старых домах у такой сетки есть еще одна немаловажная особенность — она препятствует проникновению в жилое помещение различных насекомых из общей вентшахты.

Чуть более сложное строение имеют регулируемые решетки. Ребристая часть такой решетки сделана из подвижных жалюзи, благодаря которым можно направлять воздушный поток в выбранном направлении. Такой тип имеет смысл устанавливать лишь на приточные воздуховоды.

Несколько другое внутреннее устройство имеют решетки с запорным клапаном, который исключает эффект обратной тяги. В самом дешевом варианте клапан будет представлять из себя пластиковую шторку, которая «продувается» только в одном направлении. Схема такого механизма представлена ниже:

Особенности решетки с обратным клапаном

Размеры данных элементов также являются стандарными.

Существуют решетки с пластмассовым устройством клапана. Большой вес клапана(в отличие от пленочного) будет с легкостью компенсирован большей износостойкостью.

Решетка с пластиковым клапаном

Установка

Фасадное изделие для вентилирования имеет нескольких элементов: рамку-фланец, разные по размерам жалюзи (в виде лопаток или ламелей), загнутые под углом в 45 градусов, сетку защиты. Последний элемент нужен для того, чтобы защитить помещение от сора и насекомых. Система по бокам оборудована особыми отверстиями или распорками, что помогут надежно установить ее на стену.

Сначала следует подготовить все нужные материалы: само изделие и подходящие для установки шурупы. Также вам может пригодиться специальный инструмент – дрель и шуруповерт.
Перед началом установки убедитесь в том, что выбранная конструкция подойдет для вашей системы вентилирования по параметрам. Для этого просто приставьте ее к отверстию вентиляционной шахты.
Обязательно пометьте на стенке те места, где будут вворачиваться шурупы.
Далее сделайте отверстия определенного диаметра.
Снимите рамку решетки.
Следующее ваше действие – это установка рамки в отверстие вентиляции. Используя шурупы, ее прикручивают к стенке.
Последним этапом станет возврат на место части с жалюзи. Ее необходимо вставить обратно в рамку.

Определенные типы изделий могут монтироваться иначе, и будут держаться в стене с помощью специальных распорок. В процессе установки решеток нет ничего сложного, и вы можете справиться с монтажом без помощи специалиста.

О том, как устанавливать вентиляционную решетку, смотрите в следующем видео.

Основная функция вентиляционных решеток — беспрепятственная циркуляция воздуха в помещении и маскировка вентиляционного отверстия, через которое отработанные воздушные массы удаляются, а свежие поступают. Вентиляционные решетки пластиковые — самые популярные и недорогие изделия, которые подходят для различных интерьерных задач, удачно вписываясь в общую концепцию.

Как выбрать решетку для вентиляции?

При проведении ремонтных работ ответственно нужно подходить ко всему. Вентиляция в этом случае не есть исключение, так как ее правильное обустройство позволит создать благоприятный микроклимат в доме. Неотъемлемой ее частью является вентиляционная решетка. По своему устройству и функциональному назначению различные их модели практически ничем не отличаются. Поэтому критерии их правильного выбора являются универсальными.

Первым делом необходимо уяснить, где будет установлена решетка. По этому признаку такие изделия бывают:

внешние;
внутренние;
переточные.

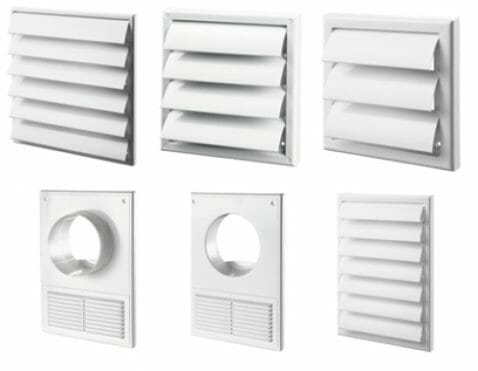

Решетки вентиляционные жалюзийные.

Первый вид монтируется за пределами дома. Наружные решетки обычно защищают проемы воздуховодов от мусора, погодных условий и грызунов. Для наружного применения рекомендуется покупать алюминиевые изделия, которые не поддаются коррозии и процессам гниения, но обладают хорошей стойкостью к механическим повреждениям. У них обязательно должны быть жалюзи, которые установлены под определенным углом.

Внутренние модели рассчитаны на меньшую нагрузку по сравнению с внешними, поэтому они изготавливаются из пластмассы или древесины. К решеткам данного вида предъявляется всего 2 требования: простота монтажа и привлекательный внешний вид. Обычно они оснащены регулируемыми жалюзи, с помощью которых можно управлять скоростью и направлением воздушного потока.

Переточные вентиляционные решетки устанавливаются в перегородки, двери и стены, то есть они осуществляют функцию воздухообмена между 2-мя помещениями, одновременно создавая звуко- и светоизоляцию. Они также оснащены жалюзи, имеющими V-образную форму.

Следующим признаком, по которому осуществляется подбор решеток, является их конструкция:

регулируемая;
нерегулируемая;
инерционная.

Алюминиевая наружная вентиляционная решетка.

Регулируемые решетки обычно оборудованы подвижными жалюзи, с помощью которых имеется возможность изменять коэффициент живого сечения и осуществлять контроль поступающего воздуха.

Нерегулируемые не имеют жалюзи, поэтому они никаких регулирующих функций не исполняют.

Инерционные решетки после прекращения движения воздуха автоматически перекрывают вентиляционную шахту.

Еще одним критерием правильного выбора вентиляционных решеток является материал, из которого они конструируются. В этом случае они могут быть деревянными, алюминиевыми или пластиковыми.

Для монтажа в стену или потолок хорошо подойдут пластиковые и деревянные изделия.

Говоря о внешнем виде, стоит отметить, что решетки обычно выпускаются в светлых тонах, однако всегда присутствует возможность изменить цвет изделия с помощью краски. И тогда решетка будет выполнять не только свою основную функцию, но и являться элементом декора, который прекрасно впишется в интерьер помещения.

Как выбрать пластиковую решетку для вентиляции

Следует подбирать такие вентиляционные решетки пластиковые, размеры которых полностью отвечают геометрии прикрываемых воздуховодов. По своей форме такие модели подразделяются на:

круглые;
овальной формы;
прямоугольные;
квадратные.

В соответствие с функциональностью выделяют:

обычные нерегулируемые модели, частным случаем которых будут декоративные решетки для вентиляции пластиковые;
изделия позволяющие регулировать расход воздуха;
отсекающие обратные потоки модификации с клапаном обратным;
модели с сеткой от насекомых;
изделия с встроенным фильтром для качественной очистки пропускаемого воздуха.

Материалы и формы

На сегодняшний день на прилавках розничных сетей да и на торговых интернет-площадках можно с легкостью найти решетки разных форм: и круглые, и квадратные, и прямоугольные, и даже дизайнерские ассиметричные. Последние очень популярны для воплощения в жизнь дизайнерских проектов и отлично вписываются в интерьер элитных коттеджей. Однако, самыми популярными для изготовления подобной продукции являются следующие материалы:

Сплавы алюминиевые;
Латунные;
Пластиковые (ПВХ);
Стальные оцинкованные;
Дорогие породы дерева;
Керамические составы.

В тоже время, не все они являются доступными для массового потребителя. Например, керамику очень трудно найти сразу же в изготовленном виде – ее предпочитают производить на заказ. Поэтому стоит рассмотреть более подробно самые ходовые материалы и их свойства:

Сплавы алюминиевые – продукция на их основе отличается небольших весом, они крайне устойчивы к воздействию влаги и разным химически активным веществам, поэтому их монтируют и в промышленных помещениях и в жилых зданиях. Дополнительные защитные свойства таким решеткам придаются посредством специального лакокрасочного покрытия, которое может иметь разные оттенки цветов. Все же данные образцы имеют и весомый минус – стоить они могут весьма не дешево;
Иные металлические сплавы – они получили большое распространение в промышленной вентиляции. Они способны выдерживать мощное воздушное давление, препятствовать попаданию агрессивных веществ внутрь обслуживаемого помещения. Данные распределители характеризуются повышенной надежностью и длительным эксплуатационным сроком. В целях противодействия возможными коррозийным процессам внешние части таких решеток всегда покрыты особо устойчивыми защитными составами. Из их минусов можно отметить некоторую массивность (что может осложнить самостоятельную установку), стандартно большие габариты и большую цену;
Пластиковые – их изготавливают из полихлорвинила либо полистирола, монтируют на двери, потолки или стены. Стандартно они бывают белого или бежевого цветов, но их всегда можно перекрасить в любой оттенок по желанию пользователя, при чем сделать это можно и самостоятельно. Чаще всего свое применение они находя в офисных помещениях, жилых комнатах, дачных домиках. К тому же, пластиковые решетки могут быть запросто выполнены в круглой форме, поэтому их можно устанавливать на потолках рядом с круглыми светильниками – такой метод монтажа используется при установке многоуровневых потолков сложной структуры. Если в их конструкции предусмотрена функция регулировки воздушных потоков, то такие модели называют диффузорами. К очевидным минусам пластиковых распределителей можно отнести потерю ими гладкости собственной поверхности (после длительного использования) и высокую вероятность пожелтения, если они находятся под прямым воздействием ультрафиолетовых лучей;
Деревянные – они зачастую применяются в сооружениях, которые либо изготовлены из дерева, либо имеют деревянную обрешетку. Отсюда видно, что их предпочтительнее использовать при обустройстве бань и саун. Хотя в последнее время, древесина, являясь высокоэкологичным материалом, часто встречается и загородных домах коттеджного типа. Изготовители стараются сделать их более функциональными и обеспечивают выпускаемые образцы специальными регулирующими задвижками. Из минусов можно упомянуть то, что они все-таки еще остаются эксклюзивом, да и требуют периодической обработки особыми антигрибковыми составами.

Декоративные решетки из металла: завидная прочность и долговечность

Металлические решетки для вентиляционной системы изготавливаются самыми разными формами и размерами. Они могут быть окрашены специальными порошковыми составами в одном тоне или выполнены «под старину».

Модное направление в дизайне интерьеров «под старину»

«Старинные» изделия, выполнены под латунь или бронзу, способны подчеркнуть благородство и стильность. Для достижения такого эффекта применяется специальный химический состав, так называемый состав для травления. Обработанные травящим составом металлические решетки покрываются специальным лаком-фиксатором. Если лак не используется, то старение металла не прекращается, превращаясь в более глубокое и изысканное изделие.

Разновидностью металлических изделий являются решетки из алюминия. Такие изделия обладают привлекательным внешним видом, простым монтажом, длительным периодом эксплуатации.

Виды регулируемых решеток

Существует несколько видов классификации, основываясь на которых, можно выбрать оптимальную для себя конструкцию.

Так как вентиляционная решетка с жалюзи – это конечный элемент всей системы, в первую очередь следует рассмотреть классификацию по месту монтажа.

По месту монтажа относительно улицы

Исходя из места установки, их подразделяют на:

Внутренние. Устанавливаются в месте выхода вентиляционных труб во внутренние помещения. Такие устройства должны регулировать как силу, так и направление потока.

Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.

Наружные. Устанавливаются на воздуховоды снаружи здания. Они должны обладать повышенной износостойкостью, а также быть устойчивы к воздействию влаги и низкой температуры.

Важно понимать, что на них могут оказывать воздействие не только неблагоприятные факторы внешней среды. В некоторых случаях на них устанавливают обогрев, чтобы исключить образование льда

Переточные

Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания

Переточные. Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания.

По месту установки в доме

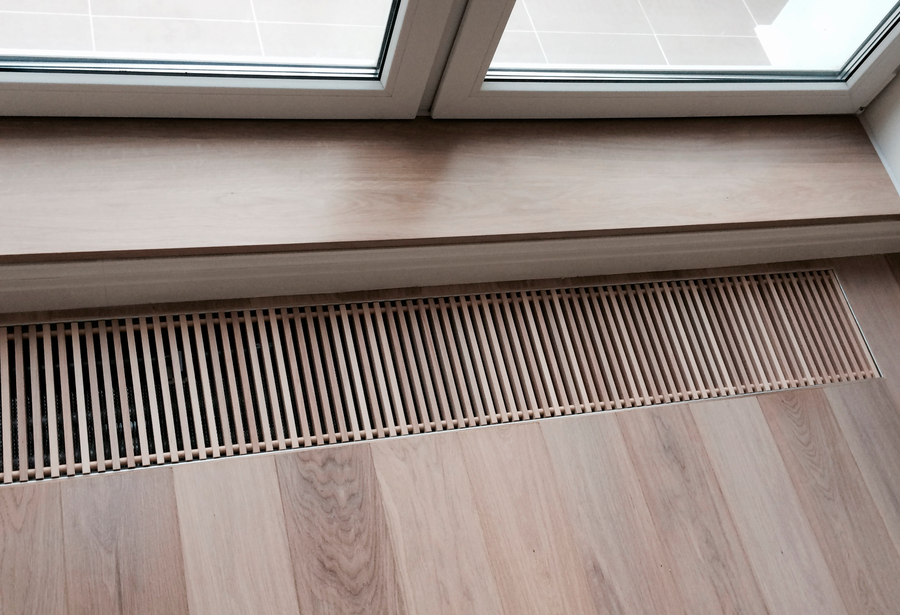

Напольная вентиляция

Фронтальные модели. Их устанавливают в чердачных помещениях или мансардах. Характерное отличие – расширенная декоративная окантовка.

Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы

В этом случае важно обеспечить защиту от грызунов, поэтому часто используется металлическая регулируемая конструкция

Размер и форма строго регламентированы. Такой тип выпускается только в форме прямоугольника с размерами сторон 15,24 × 37,5 см.

Дверная вентиляция. Работает по принципу обратного клапана.

Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.

По специфике монтажа

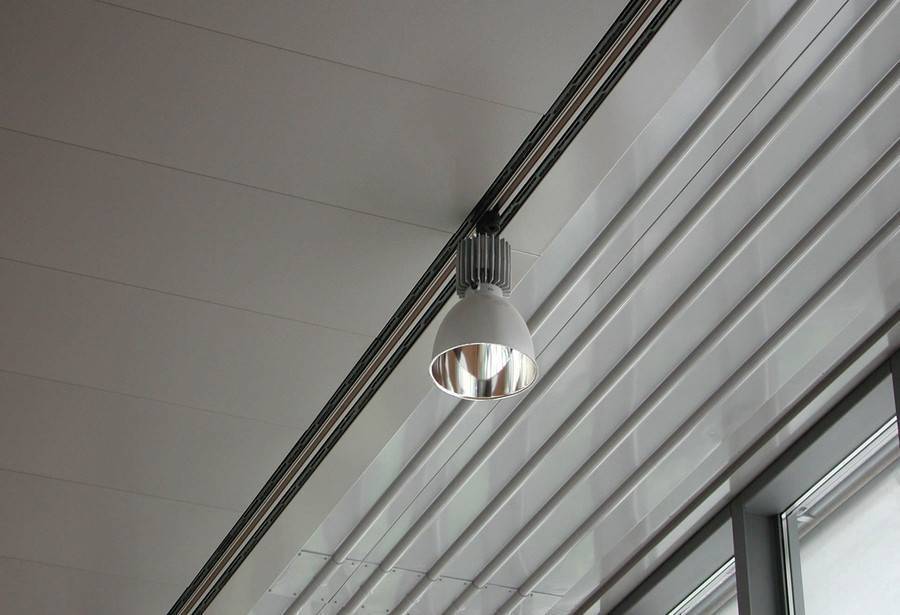

Щелевая потолочная вентиляция

Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:

Вытяжные и приточные вентиляционные регулируемые решетки накладного типа. Устанавливаются без ограничения в любых помещениях. Регулировка потока осуществляется с помощью ламелей.

Устанавливаемые на кухне. В них обязательно наличие обратного клапана для предотвращения распространения неприятных запахов.

Щелевые. Основное их достоинство – незаметность. Их монтируют под потолком или скрывают декоративными деталями интерьера.

Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.

В зависимости от места установки, к изделиям предъявляют различные требования.

По материалу изготовления

Существует также классификация по материалу, из которого изготовлены изделия:

Алюминиевые. Отличительные характеристики – небольшой вес и высокая прочность. Однако в процессе эксплуатации они темнеют. Довольно высокая стоимость также не является преимуществом. Для улучшения внешнего вида на такие изделия наносят декоративное покрытие.

Стальные конструкции. Самые прочные из всех, предлагаемых в магазинах. Они хорошо подходят как для внешней, так и для внутренней установки.

К недостаткам следует отнести подверженность окислению. Этого недостатка лишены изделия из нержавеющей стали. Однако такие изделия значительно дороже.

Пластиковые регулируемые вентиляционные решетки. Самые популярные материалы: полистирол и ПВХ. В основном используют внутри помещений, хотя возможна и установка на улице.

Они легкие и дешевые, но со временем теряют привлекательный внешний вид. Также на них начинают образовываться микротрещины. Из-за этого срок эксплуатации изделия небольшой.

Деревянные. Используются в декоративных целях. Если в интерьере преобладают изделия из дерева, то другие материалы будут выглядеть нелепо. Чаще всего применяются при строительстве бань и саун.

По конструкции

Решетки также подразделяют и по конструкции:

Изделия с жалюзи (бывают регулируемые и нерегулируемые).
Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.

По форме вентиляционные регулируемые жалюзи могут быть круглыми и прямоугольными. У круглых выше эффективность работы, но прямоугольные легче устанавливать.

Цель устройства вентиляционной системы

Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.

Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.

Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.

Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.

Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.

В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 — 6ºС.

Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.

Звукопоглощающая акустика

Обычные вентиляционные решетки – это ламели, расположенные под определенным углом. Их можно расположить в один или два ряда, они могут иметь форму буквы V. Все это меняет направление воздушного потока и скорость его движения, но никак не влияет на прохождение звуков. И такие вентиляционные решетки не являются препятствием для распространения звуков, что далеко не приемлемо в квартире или доме, поскольку хорошая звуко- и звукоизоляция – один из важных параметров комфорта. Поэтому для установки в дверях, между помещениями, на приточных каналах с улицы имеет смысл установить вентиляционные решетки звукопоглощающие.

Звукоизоляционные дверные решетки – лучшее решение

У них более сложная конструкция: между планками прокладывается звукоизоляционный материал, снижающий уровень шума до приемлемого уровня. Конечно, такие изделия дороже, но без шумоподавления жить будет неуютно.

Вентиляционная решетка с обратным клапаном

Решетка с обратным клапаном для естественной вентиляции пользуется не меньшим спросом. Наличие клапана контролирует расход воздуха путем уменьшения или увеличения площади проходного сечения. Такое устройство нашло свое применение в кухнях, санузлах, курилках, ванных и т.д. Когда система не работает, то клапан предотвращает попадание в помещение насекомых, пуха, пыли и других мелких частиц. Особенно эта система хороша в зимний период времени, когда клапан не позволяет холодному воздуху проникать в отапливаемое помещение.

Можно выделить основные преимущества применения обратного клапана:

Движение грязного воздуха в обратном направлении невозможно.
В помещение не проникает пыль с улицы.
Не проникают неприятные запахи от соседей.

Для надежной работы системы достаточно совместить клапан с вытяжкой.

Разновидности

Обратный клапан имеет разные виды, например, в виде «бабочки». В центре конструкции имеется крепление, которое соединяет 2 лепестка. Когда имеется движение воздуха, лепестки принимают положение, благодаря которому воздух беспрепятственно покидает помещение. Этот вид имеет свои недостатки. При минусовой температуре лепестки могут замерзать из-за чего они заклиниваются.

В качестве вентиляционного клапана может использоваться инерционная решетка. Она монтируется снаружи. Открываются жалюзи только в одном направлении. Если потока воздуха нет, жалюзи закрыты.

Также имеются различия по методу установки:

Вертикальные. Если движение воздуха снизу вверх, то решетки устанавливаются на вертикальные воздуховоды.
Горизонтальные. На горизонтальном участке используется устройство именно такого плана. Оно позволяет направлять воздушный поток в нужном направлении.

Как на горизонтальных, так и на вертикальных отрезках также используется поворотный обратный клапан. Он выполняет роль по защите вент-системы. Большей популярностью пользуются фланцевые обратные клапаны из чугуна. Что касается муфтового поворотного пружинного устройства, то оно внедряется в систему для предотвращения оттока воздуха. Его главная задача заключается в создании приятного микроклимата в жилом помещении.

Кроме всего прочего, имеются отличия по способу подогрева: с электроподогревом и без него. Преимущество первого заключается в том, что при минусовых температурах из-за появления конденсата клапана не обледенеют. Без электроподогрева преимущественно эксплуатируются внутри помещения.

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Монтаж своими руками

Чтобы выполнить монтаж своими руками, потребуется подготовить такие инструменты:

линейка и карандаш;
строительный уровень;
дрель;
электролобзик;
монтажный клей или саморезы;
коронки соответствующего диаметра для дрели;
стамески;
наждачная бумага;
отвертка.

Поскольку изделие предельно простое по своей конструкции, нет необходимости использовать какой-то специальный инструмент. Чтобы выполнить установку, нужно произвести действия в таком порядке:

Замерить кольца или решетку. Снимать размеры следует по внутренней части, которая будет вставляться в дверь.
Размечают полотно. С каждой стороны желательно добавить 1-2 мм, чтобы изделие легко входило в паз.
С помощью дрели в полотне просверливаются отверстия. Если устанавливается прямоугольная решетка, делают отверстия в углах. Потом по линии вырезают полотно электролобзиком. Когда устройство имеет продолговатую форму, проем следует выбрать в двери с помощью стамески.
Места срезов зачищают наждачной бумагой, а затем покрывают лаком.
Кольца фиксируют с помощью клея, который можно купить в любом строительном магазине. Также используют ПВА. Устанавливать их нужно точно по уровню, поскольку после застывания клея будет сложно произвести коррекцию.
