Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

  • Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
  • Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
  • Пружина;
  • Ходовой винт с параметрами Тr16×2, L = 200 мм;
  • Стальной лист с примерной толщиной около пяти миллиметров;
  • Кронштейн для ходового винтика;
  • Маховик для винта;
  • Блок приводных шкивов;
  • Электрический двигатель;
  • Блок с конденсаторами;
  • Блок с ведомыми шкивами;
  • Пружина возвратного типа для шпинделя;
  • Клиновой ремень;
  • Приспособление выключателя;
  • Кабель сетевого типа с вилкой для использования розетки;
  • Рычаг;
  • Патрон для сверла;
  • Различные расходные материалы для креплений – винтики и гайки.

Возможности станка

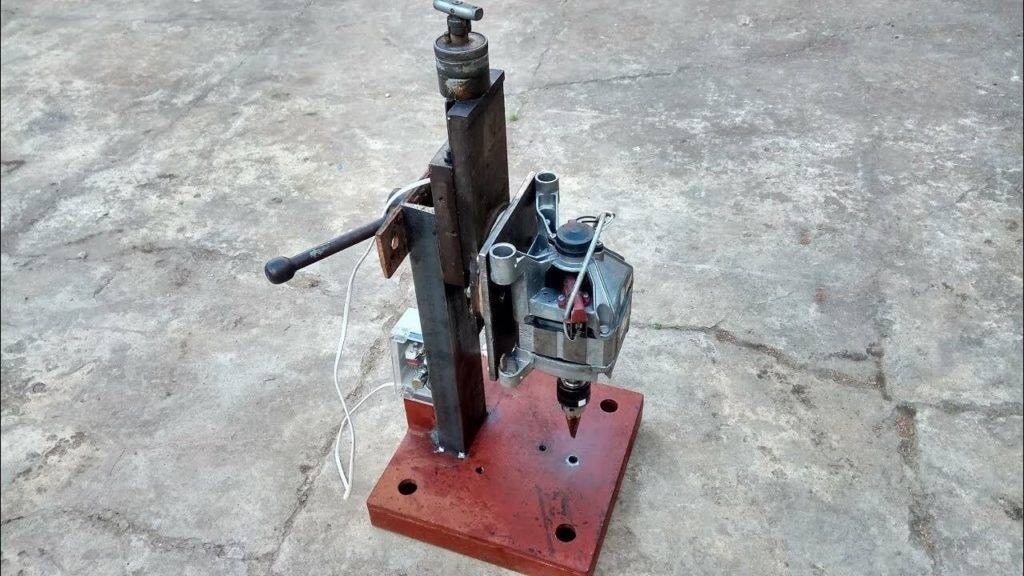

Самодельный станок с приводом и электродвигателем от стиралки – мощное и простое в эксплуатации устройство. За счет ременной передачи снижаются набираемые движком обороты, а скорость – увеличивается. В итоге инструмент быстро и легко сверлит даже толстую сталь сверлами любого диаметра.

Собрав и покрасив самоделку, можно приступать к ее тестированию. Запуск оборудования проходит следующим образом:

  • вспоминаем технику безопасности (что сверлильный станок крайне опасен, поэтому надежно фиксируем его на рабочей поверхности и используем средства индивидуальной защиты);
  • подключаем станок к электросети;
  • устанавливаем сверло нужного сечения;
  • кладем под сверло лист металла, который требуется просверлить;
  • просверливаем необходимое количество отверстий.

Результат порадует мастера: крутящего момента будет достаточно для просверливания даже толстой стали. Более того, нет ограничений по используемым сверлам – можно устанавливать в патрон даже большие по диаметру «головки». Если набираемых электромотором оборотов мало, несложно усовершенствовать конструкцию: зафиксировать на ведомой оси еще один шкив поменьше. Станок ускорится и «возьмет» металл любой толщины.

Интересное:

  • Как сделать станок из двигателя от стиральной машины
  • Токарный станок по дереву из двигателя от стиральной машины
  • Шлифовальный станок из мотора от стиральной машины
  • Что можно сделать из старой стиральной машины
  • Как сделать пресс для яблок из стиральной машины?
  • Поменять ремень на стиральной машине Ariston

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Самодельный сверлильный станок из рулевой рейки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

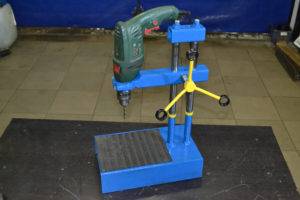

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Лучше изготовить или купить

По сути электродель состоит из нескольких готовых составных частей:

  • привода;
  • передачи;
  • шпинделя;
  • патрона.

Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.

сверлильный станок своими руками самодельный

Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные

При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:

пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости;
чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований

Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы;
для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина

Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.

столы с поворотно-сдвижной

При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.

На что обращать внимание при покупке

Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже

Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:

разные конструкции станин

Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности. Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:

  • есть цанговый зажим дрели;
  • увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
  • есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.

Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.

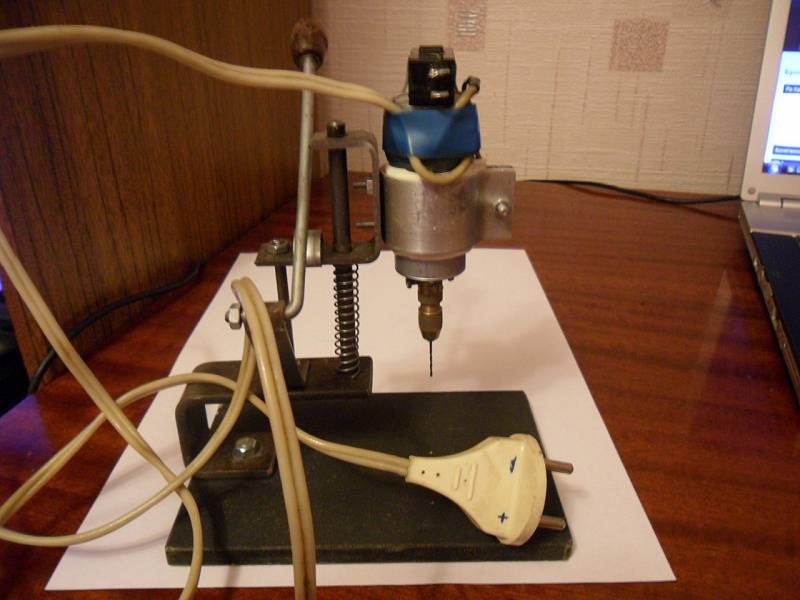

мини сверлилка своими руками

Основы работы на сверлильном станке

Прежде чем использовать сверлильный станок любого типа, необходимо изучить основы работы с ними

В первую очередь важно купить сверла для сверлильных станков, точно подходящие по размеру и совпадающие с типом крепления. Выбрать сверла для любых агрегатов можно в каталогах

Закрепив сверло, нужно убедиться, что оно плотно удерживается внутри механизма.

Обрабатываемые детали следует закрепить на столе. Запрещается удерживать заготовки руками и производить замену инструмента во вращающийся шпиндель. Перебрасывать ремни на ступени шкива можно только при выключенном электродвигателе. При сверлении деталей, особенно выполненных из хрупких материалов, нужно использовать спецодежду и защитные очки.

Практические примеры самодельного токарного станка, с учетом рекомендаций, изложенных выше

Начнем с простейшего варианта, который изготавливается за один выходной день практически без финансовых затрат (дрель уже есть, ее стоимость не учитывается).

Набор заготовок на иллюстрации: собственно инструмент, несколько деревянных заготовок, крепежные элементы.

Самый ответственный момент – это соосность вала дрели с опорным наконечником импровизированной задней бабки. Поэтому измерения производим с точностью до миллиметра.

Поскольку станок будет не очень габаритным, располагаем его на станине из толстой фанеры. Держатель для шейки дрели также вырезаем из фанеры, причем зажимной хомут не обязателен. Достаточно будет фиксирующего винта. Размещаем узлы на станине:

Шпиндель не обязателен: тонкие заготовки можно зажимать в штатном патроне дрели, а для более объемных деталей изготавливается импровизированная план шайба.

На таком станке можно с легкостью обрабатывать деревянные болванки, а также заготовки из композитных материалов: текстолит, и пр.

Используя аналогичные материалы (лучше прочной многослойной фанеры только толстый текстолит), можно изготовить более сложный с точки зрения настроек станок.

Сама дрель закрепляется не только в районе шейки, но и поддерживается дополнительным кронштейном. Это позволит избежать вибраций, особенно при высокой нагрузке или несимметричной заготовке.

Учитывая возможность точной подгонки узлов под конкретную дрель, можно выполнить крепление максимально щадящим для самого инструмента. Например, вентиляционные отверстия не должны быть закрытыми.

Упор для резцов (даже при условии, что они будут держаться в руках), выполняется подвижным. Причем как по горизонтали, так и по вертикали. В процессе обработки болванка становится тоньше, можно придвигать опорную поверхность к детали.

Задняя бабка по вертикали не регулируется, это логично. А по горизонтали выполняется грубая настройка (придвигается опора), и точная настройка с помощью винта.

Главный принцип любой подобной конструкции – вы не теряете безвозвратно сам электроинструмент. То есть, дрель можно в любой момент демонтировать и пользоваться ей по назначению.

Какой ход действий?

Для этого необходима подробная пошаговая инструкция:

  • Выбираем необходимые материалы. Для упрощения работы и финансовой выгоды, можно посмотреть на старые элементы или технику, сняв с нее все необходимые компоненты для будущего сверла;
  • Делаем новые детали;
  • Собираем станок;
  • Делаем первый опытный образец сверления.

Обратите внимание!

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

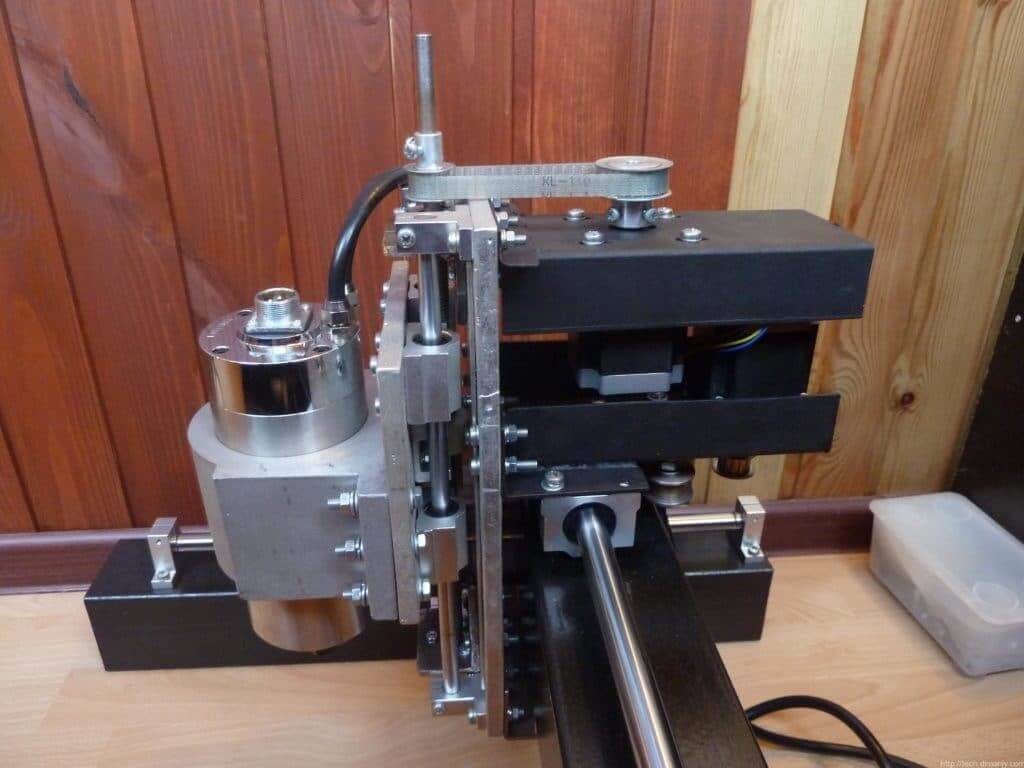

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.



Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.ДетальХарактеристикаОписание
1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм
2ПяткаСтальной круг, Ø 80  ммМожет быть сварной
3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М12
4ПружинаL = 100–120 мм
5ВтулкаСтальной круг, Ø 45 мм
6Стопорный винтМ6 с пластиковой головкой
7Ходовой винтТr16х2, L = 200 ммОт струбцины
8Матричная гайкаТr16х2
9Консоль приводаСтальной лист, δ 5 мм
10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм
11Специальная гайкаМ12
12Маховик ходового винтаПластик
13Шайбы
14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15Электродвигатель
16Блок конденсаторов
17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм
18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком
19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2
20Разрезной хомутДюралюминиевый круг, Ø 76 мм
21Шпиндельная головкасм. ниже
22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм
23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24Выключатель
25Сетевой кабель с вилкой
26Рычаг подачи инструментаСтальной лист, δ 4 мм
27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм
28ПатронИнструментальный патрон № 2
29ВинтМ6 с шайбой

Консоль привода для самодельного сверлильного станка.
Четырёхручьевый блок ведущих приводных шкивов.
Блок ведомых шкивов.
Ограничительный стержень возвратной пружины.
Разрезной хомут.
Консоль шпиндельной головки.

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.ДетальХарактеристика
1ШпиндельСтальной круг Ø 12 мм
2Ходовая втулкаСтальная труба Ø 28х3 мм
3Подшипник 2 шт.Радиальный подшипник качения № 1000900
4ВинтМ6
5Шайбы-прокладкиБронза
6РычагСтальной лист δ 4 мм
7Стопор ходовой втулкиСпециальный винт М6 с рифлёной кнопкой
8ГайкаНизкая гайка М12
9Стационарная втулкаСтальной круг Ø 50 мм или труба Ø 50х11 мм
10ПодшипникРадиально упорный
11Разрезное стопорное кольцо
12Концевая переходная втулкаСтальной круг Ø 20 мм

Шпиндель.
Ходовая втулка.
Стопор ходовой втулки.
Стационарная втулка.
Концевая переходная втулка.
Сверлильная головка в собранном виде.
Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.

Подключение зависит от самого двигателя.

Простая электрическая схема  для заводского станка 2М112.

Самодельный сверлильный станок – на что обращать внимание при изготовлении

Давайте рассмотрим одну из наиболее простых конструкций. Такой станок состоит всего лишь из 4-х основных узлов:

  • станина;
  • устройство подачи;
  • вертикальная стойка;
  • дрель.

Основание должно быть достаточно массивным. Благодаря этому конструкция получится более устойчивой. Вместе с тем массивное основание будет еще и гасить вибрации, которые крайне нежелательны при выполнении работы, требующей ювелирной точности. Наиболее оптимальным вариантом здесь будет 2-сантиметровая мебельная плита. Впрочем, станину можно изготовить и из металла. Возможно, у вас есть подходящая заготовка, которую нужно только лишь обрезать. Кстати, станину лучше всего делать квадратной – примерно 60 на 60 сантиметров. В месте, куда будет опускаться сверло, рекомендуется сделать углубление или сквозное отверстие. Сюда будет опускаться сверло после того, как просверлит заготовку насквозь.

Обратите внимание на один очень важный момент. Стойка должна крепиться к станине под углом строго 90 градусов

Это очень важный момент. Именно от выполнения данного требования напрямую зависит точность сверления самодельного станка. Поэтому если вы намерены сделать его своими руками, позаботьтесь и о точном измерительном инструменте. Не менее важна и надежность крепления дрели. Если инструмент будет вилять во время работы, это негативно повлияет на ее качество. Самый простой вариант – прикрепить дрель к стойке с помощью нескольких алюминиевых хомутиков. Более сложный вариант – изготовить специальную каретку. Впрочем, здесь ничего особо сложного нет. Если вы не хотите долго возиться с этой частью самодельного станка, то можно пойти по самому простому пути – подобрать металлическую или деревянную пластину и проделать в ней отверстие, в которое будет вставляться дрель.

Далее следует продумать механизм подачи. Наиболее простой вариант здесь – обыкновенный рычаг. Впрочем, конструкцию все-таки рекомендуется немного усложнить, добавив сюда пружину. Один ее конец упираем в станину или закрепленный на поверхности основания деревянный брус, второй – в рычаг или колодку, куда вставляется дрель. Все эти моменты зависят от типа выбранной вами конструкции. Благодаря пружине движения будут более точными и плавными. Это, в свою очередь, поможет повысить точность выполняемой работы. Вертикальный ход обязательно должен быть мягким. Перекосы, смещения, люфты – все это недопустимо. Соответственно, в процессе сборки нужно очень тщательно подгонять все детали, делая проверку на каждом из этапов. Саму пружину можно сделать съемной, продлив тем самым срок ее службы.

Изготавливая сверлильный станок из дрели собственными руками, реально существенно упростить эту работу, если найти старый советский фотоувеличитель. Это прекрасная заготовка, которой нужна минимальная доработка. В частности, в первую очередь необходимо убрать все ненужные детали – кожухи, лампы и так далее. После этого останется только лишь закрепить саму дрель. Это можно сделать, например, с помощью уже упоминавшихся выше алюминиевых хомутов. Ну а механизм поднятия-опускания в фотоувеличителе уже есть. Еще один очень простой вариант – использование старого реечного домкрата. Здесь тоже нужна лишь минимальная доработка. Дрель можно закрепить на подъемном рычаге или верхней части домкрата. Первый вариант более функциональный, зато второй требует минимальных трудозатрат. В таком случае сама дрель будет неподвижной, а заготовка будет подноситься к сверлу вместе со столиком, закрепленным на подъемном рычаге.

На самом деле здесь есть очень большое количество вариантов, в том числе и достаточно сложные конструкции. Какой из них выбрать – зависит только от вас. Во-первых, нужно честно оценить собственные навыки работы с разными инструментами и материалами. Если они минимальные, то за сложные конструкции браться, пожалуй, не стоит. Кроме того, желательно понимать, для чего именно вам нужен такой самодельный станок. Если для какой-то разовой работы, то можно не тратить много времени, создавая долговечную конструкцию. В таком случае вам вполне подойдет самый простой вариант. Главное, чтобы все детали были прочно соединены друг с другом и не начали отваливаться прямо во время работы. Помимо этого, оцените габариты дрели, которую вы планируете использовать в качестве одного из узлов станка. Для крупного мощного инструмента потребуется конструкция соответствующей прочности. В данном случае лучше всего изготовить станок полностью из металла.

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

  • оптимальная компактность и небольшой вес конструкции;
  • возможность переноса и использования от аккумуляторов;
  • получение качественных и точных по параметрам отверстий;
  • быстрая сборка и демонтаж оборудования без потери времени;
  • выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Выбираем станину

При покупке, не нужно ориентироваться на производителя. Сейчас на рынке очень много не качественного оборудования, поэтому во время приобретения станка, стоит тщательно проверять конструкцию.

Производители предлагают покупателю большое количество разные видов сверлильных станков:

  • Радиально-сверлильные.
  • Вертикально-сверлильные.
  • Горизонтально-сверлильные.
  • Многошпиндельные.

Размер, вид и качество будет влиять на цену данного оборудования.

Изделия с пластиковыми вкладышами сразу же можно добавлять в черный список, потому что станок будет бить, уводить сверла на расстояние 0,5 миллиметров, и оно будет расти с каждой проделанной дыркой. Проверяем на люфт имеющуюся консоль. Лучше всего что бы ее люфт был не значителен или вообще отсутствовал.

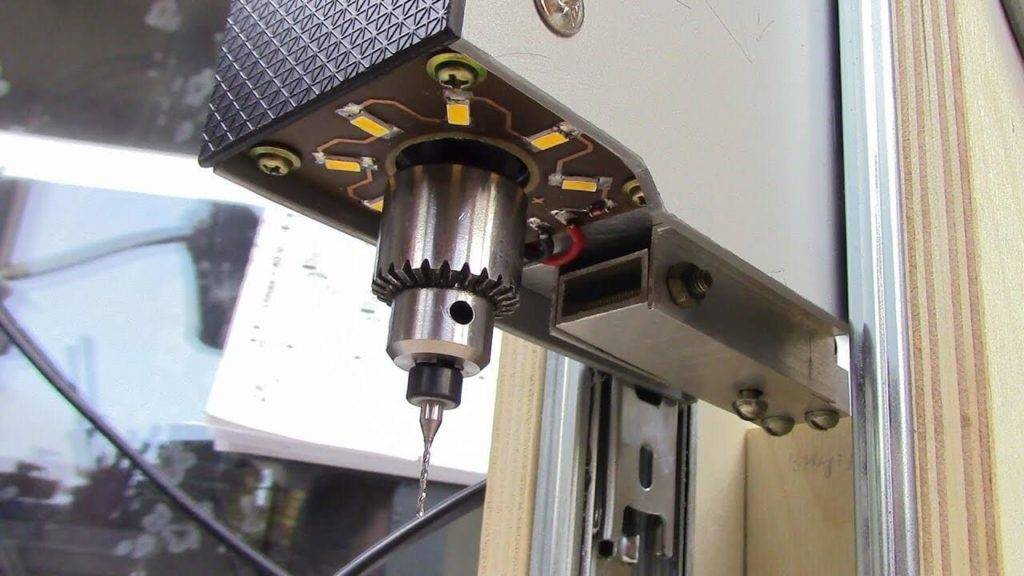

Точный сверлильный станок 12В из шуруповерта

Приветствую любителей помастерить. Представляю вашему вниманию профессиональный вариант миниатюрного сверлильного станка. Здесь есть практически все, что нужно для качественного и точного сверления. На станке установлен светодиодный фонарь, который можно легко установить в любом положении. Также тут на стойке установлен цифровой штангенциркуль, он вам позволит сверлить отверстия на четко заданную глубину. Есть тут и сверлильные тиски, которые установлены на основе. Удобная ручка позволит легко и точно опускать сверло как на настоящем сверлильном станке.

[media=https://www.youtube.com/watch?v=KLmF8Q-Jz_I] [media=https://www.youtube.com/watch?v=CVcvZmdEZ80] [media=https://www.youtube.com/watch?v=O29RxjLVXRw&t=584s]

В качестве двигателя автор использовал узел от шуруповерта. Это позволит питать станок от аккумулятора или от блока питания. Если вам важна точность, выбирайте узел с хорошим редуктором, без люфтов патрона. Рама собирается из доступных материалов, как и прочие узлы. Итак, рассмотрим более подробно, как же можно изготовить такой станок!

Список материалов:

— кусок швеллера (для основы); — кусок квадратной трубы (для стойки); — два слайдера (с минимальным люфтом); — листовая сталь; — узел от шуруповерта; — кусок круглой трубы (чтобы закрепить двигатель); — тросик от велосипеда; — винты, гайки, болты и другие мелочи; — светодиодная лента, штангенциркуль, сверлильные тиски (по желанию).

Список инструментов:

— сварочный аппарат; — болгарка; — рулетка; — дрель; — точильный станок и другое.

Процесс изготовления сверлильного станка:

Шаг первый. Устанавливаем двигатель в корпус

Первым делом сделаем корпус, в котором мы установим двигатель. Для этих елей нам понадобится кусок круглой стальной трубы. Двигатель должен заходить внутрь плотно, автор для этих целей вырезал из пластика специальные проставки. Чтобы решить эту задачу проще, можно попробовать разрезать вдоль кусок пластиковой трубы. Устанавливаем двигатель и прикручиваем винтиком, чтобы не выпал.

Шаг второй. Работаем с рамой

Рама состоит из двух главных составляющих – это стойка и основа. Что касается основы, то для нее использовался кусок швеллера. А стойка сделана из куска квадратной трубы. На стойку нам нужно установить слайдеры, которые позволят опускать и поднимать дрель. Где взял автор подобные слайдеры, неизвестно, вполне возможно, это что-то для мебели. Сверлим отверстия, нарезаем резьбу в стойке и прикручиваем слайдеры с обеих сторон. Далее к подвижным частям тоже прикручиваем квадратные куски пластин. В заключении нам нужно будет просто сварить подвижные части в единый блок. К этому блоку мы и будем крепить дрель. В завершении крепим ручку к этой же подвижной части, она будет работать как лебедка. Для крепления делаем под вал две петли, привариваем их на свои места.

Шаг третий. Фонарь
Шаг четвертый. Завершающие штрихи и тестирование

Вот и все, станок готов. Подключаем питание 12В и пробуем работать. У автора машина работает довольно хорошо и точно. На этом все, надеюсь, проект вам понравился. Удачи и творческих вдохновений, если захотите повторить. Не забывайте делиться своими самоделками с нами!


Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

По какой цене можно купить сверлильный станок – обзор актуальных предложений

Сверлильные станки продаются в магазинах электрического инструмента и различного оборудования, торговых организациях, занимающихся строительными и товарами для авто ремонта, поэтому при необходимости купить сверлильный станок не составит труда любому заинтересованному потребителю.

Вертикально-сверлильный станок настольного исполнения

Производители предлагают к реализации различные виды сверлильных станков:

  • радиально-сверлильные – работа осуществляется путём перемещения шпинделя с установленным в нём сверлом;
  • вертикально-сверлильные – сверло закреплено жёстко, а перемещается обрабатываемая заготовка;
  • горизонтально-сверлильные – используются при обработке длинномерных изделий;
  • многошпиндельные – оснащённые несколькими шпинделями.

По способу установки подобное оборудование бывает напольного и настольного исполнения, а по степени автоматизации – ручного, полуавтоматического и автоматического действия. В связи с тем, что при самостоятельном изготовлении, как правило, конструируются вертикально-сверлильные станки настольного типа, то для сравнения в следующей таблице средняя стоимость подобного оборудования заводского производства.

МодельОсновные характеристики Стоимость (по состоянию на май 2021 г.),

в рублях

«ЭНКОР Корвет-45»
  • Max диаметр сверла, мм: 13.
  • Мощность, Вт: 350.
  • Частота вращения шпинделя, об/мин: 580−2650.
  • Число скоростей: 5.
  • Тип патрона: ключевой.
  • Размер рабочего стола, мм: 160х160.
  • Ход шпинделя, мм: 50.
  • Конус шпинделя, B: 16.
  • Тип электродвигателя: асинхронный.
  • Передача: ременная.
6 500
«ЗУБР ЗСС-350»
  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Шпиндель: МТ2.
  • Диаметр сверления, мм: до 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Размер стола, мм: 160×160.
  • Расстояние от шпинделя до стола, мм: до 200.
  • Диаметр стойки, мм: 46.
6 600
«JET JDP-8L»
  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Минимальный диаметр сверления, мм: 1.
  • Максимальный диаметр сверления, мм: 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Шпиндель: МК-2.
8 200
«EINHELL BT-BD 501»
  • Max диаметр сверла, мм: 16.
  • Мощность, Вт: 500.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 280−3650.
  • Число скоростей: 9.
  • Ход шпинделя, мм: 50.
  • Передача: ременная.
8 900
«BOSCH PBD 40»
  • Тип патрона: быстрозажимной.
  • Max диаметр сверла, мм: 13.
  • Min частота вращения, об/мин: 200.
  • Материал обработки: металл.
  • Мощность, Вт: 710.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 200−2500.
  • Число скоростей: 2.
  • Размер рабочего стола, мм: 330×350.
23 000

Стоимость оборудования зависит от технических характеристик и бренда производителя, что позволяет выбрать нужную модель в заданном ценовом диапазоне. В таблице приведена цена по состоянию на II квартал 2021 года.

Принцип действия мини-сверлильного станка

При запуске электромотора он приводит в движение шпиндель. Мощность электродвигателя настольной микро-модели может составлять от 150 до 300 Вт. Чаще используется ременной привод, но в самых маленьких моделях возможна и зубчатая передача. Скорость изменяется перемещением рукоятки.

Сверло вставляется в небольшой кулачковый или цанговый патрон, который крепко удерживает конец инструмента. Кулачковый патрон зажимается ключом, цанговый — автоматически.

Установленное сверло опускается к детали при нажатии на рукоятку подачи. Она напоминает рычаг и находится справа от головки. Возвращается на исходное место головка самостоятельно, под действием встроенной пружины. На некоторых сверло можно застопорить в любой точке с помощью затяжного рычага.

Порядок сборки самодельного устройства

Как показывает практика, осуществлять сборку самодельного станка для сверления отверстий в печатных платах удобнее всего в определенной последовательности. Действовать надо в соответствии со следующим алгоритмом.

  • Выполняется монтаж станины, и к ее нижней стороне крепятся ножки, если они предусмотрены в конструкции.
  • К собранной станине крепятся планка перемещения и рамка держателя, на которой будет смонтирована сверлильная головка.
  • Рамку держателя соединяют с амортизатором, также фиксируемым на станине оборудования.
  • Устанавливается ручка управления перемещением сверлильной головки, соединяемая с амортизатором или рамкой держателя.
  • Монтируется электродвигатель, положение которого тщательно регулируется.
  • К валу приводного электродвигателя посредством переходников крепится цанга или универсальный патрон от дрели.
  • Выполняется монтаж блока питания, соединяемого с электродвигателем посредством электрических проводов.
  • В патрон устанавливается сверло и надежно фиксируется в нем.
  • Собранный самодельный станок тестируют, пробуя просверлить с его помощью отверстие в листовом диэлектрике.

Для того чтобы ваш самодельный сверлильный мини-станок можно было всегда разобрать и доработать, для соединения его конструктивных элементов лучше всего использовать болты и гайки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
