Как сделать деревянные со стеклопакетом окна своими руками

Процесс сборки

После завершения подготовительного процесса, можно перейти к сборке окна, которая начинается с короба.

Короб

Рама служит основой конструкции окна. Так как заготовки для нее уже готовы, можно приступать к их соединению. Для этого лучше всего использовать проверенный стык «шип-паз». Чтобы его реализовать в торце одной из деталей вырезаются шипы, которые по ширине должны соответствовать ширине доски. В ответной детали на местах шипов предыдущей делаются углубления, в которые они должны зайти. На иллюстрации можно видеть пример такого соединения. После того как детали рамы окна подогнаны, можно зафиксировать их. Для этого на соединение наносится клей ПВА или другой подходящий клей по дереву. Необходимо выждать несколько минут, чтобы он немного впитался. После этого детали рамы окна фиксируются.

Если оставить все в таком виде, то раму легко расшатать, и она деформируется. Чтобы такого не произошло, потребуется дополнительно укрепить стык. Для этого необходимо воспользоваться шкантом. Ровно по центру узла примыкания сверлится отверстие. В него вставляется деревянный цилиндр согласно диаметру отверстия. Предварительно его необходимо также пропитать клеем. Чтобы в процессе высыхания рамы для окон не потеряли свою конфигурацию, их можно зажать струбцинами.

Рама

По готовому коробу окна проще изготавливать раму для него, т. к. замеры уже проводятся по факту. Процесс замера лучше поручить тому, кто имеет опыт изготовления окон, т. к. есть значительное количество нюансов, которые сложно учесть при первом опыте. Минимальный размер бруса, который будет проще всего обрабатывать при изготовлении рамы окна имеет сечение 60 на 40 мм. Под окна, в которые будет вставлен стеклопакет, влажность древесины не должна превышать 12 процентов. Если говорить о породе, то лучше если это будет бук, дуб или граб.

Обратите внимания! Раму для окна лучше собирать из цельного бруса или из того, который был склеен не в длину, а в толщину

Это необходимо для большей жесткости окна, что особенно важно для створок, которые будут открываться

В случае установки стеклопакета потребуется паз как для одностекольной конструкции, но в этом случае он делается более глубоким, а его размер определяется толщиной стеклопакета. Чтобы паз под стеклопакет получился ровным и соответствовал требуемым характеристикам, лучше произвести обработку фрезером, а не стамеской. Стоит также понимать, что стеклопакет будет закреплен штапиком, поэтому под него также стоит предусмотреть зазор. По готовности всех заготовок для рамы можно приступать к их соединению. Но выполняться оно будет не так, как для короба. В этом случае потребуется сделать запил торцов под углом в 45 градусов, изготовив при этом шип и паз. Места стыков проклеиваются и откладываются до полного высыхания.

После высыхания рамы выполняется установка всех элементов фурнитуры. При этом необходимо быть внимательным, т. к. в соответствующих местах потребуется сделать запилы и выбрать необходимые углубления в коробе, в который будет осуществляться установка рамы окна. Видео о сборке доступной конструкции окна есть ниже.

Изготовление стеклопакета

Стеклопакет для деревянного окна также можно собрать самостоятельно. Все комплектующие можно купить в специализированном магазине. Для работы понадобится следующее:

• стекло;
• дистанционный профиль;
• осушитель;
• бутиловая лента;
• уголки.

Первым делом выполняется порезка стекла под будущее окно. Заказать порезку можно у мастеров или выполнить самостоятельно при наличии хорошего стеклореза. Количество стекол будет зависеть от желаемого количества камер в стеклопакете. Если камеры будет две, тогда стекла должно быть три. Далее делается заготовка дистанционного профиля для стеклопакета. Размер рамки, которая будет разделять стекла должен быть меньше на 5 мм с каждой стороны. Требуется это для крепления уплотнителя. Перед сборкой дистанционной рамки необходимо наполнить ее осушителем. Для этого одна сторона закрывается соединительным уголком, а через другой торец производится засыпка. Заполненность должна составлять 40%. Осушитель нужен для ликвидации влаги между стеклами, которая может привести к появлению плесени.

Теперь можно приступить к сборке стеклопакета для окна. Выполняется обезжиривание той поверхности стекла, на которую будет монтироваться дистанционная рамка. На дистанционную рамку для стеклопакета окна клеится бутиловая лента. После чего рамка укладывается на стекло. Сверху рамка еще раз покрывается бутиловой лентой и накрывается другим стеклом. Операцию необходимо повторить, если стеклопакет для окна будет двухкамерным. Теперь осталось заполнить пространство между торцами стекол и дистанционной рамкой. Для этого используется полиуретановый или полисульфидный состав. Наносить их можно шпателем. Нужно быть внимательным, чтобы не оставить пузырьков. Процесс высыхания может занять до 12 часов. Увидеть последовательность сборки стеклопакета для окна можно в видео ниже.

Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются. Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно. Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

Важно

В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно

Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов

Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс. Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду. Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

Виды деревянных окон со стеклопакетами по материалу изготовления

Для изготовления деревянных окон со стеклопакетами могут использоваться различные материалы. Это оказывает существенное влияние на стоимость и эксплуатационные характеристики готовой конструкции. Предлагаем познакомиться с доступными вариантами и их отличительными особенностями.

Для изготовления деревянных окон со стеклопакетами могут использоваться различные материалы

Эксплуатационные характеристики разных пород дерева

Для изготовления деревянных окон со стеклопакетами чаще всего используется:

• сосна. Изделия из этой древесины имеют сравнительно небольшую стоимость и вес. Материал обладает достаточной плотностью для обеспечения высоких эксплуатационных и теплофизических характеристик;
• лиственница. Такие деревянные окна имеют продолжительный срок службы, благодаря достаточной прочности и влагостойкости. Изделия обладают высокими эстетическими качествами. Лиственница имеет естественный оттенок, придающий изделию привлекательный внешний вид и без дополнительного окрашивания. Материал обладает более высокой огнестойкостью и биологической устойчивостью;
• дуб. Материал с красивой текстурой с характерным рисунком волокон. Благодаря высокой твёрдости, рамы имеют солидную прочность, легко выдерживают воздействие неблагоприятных природных факторов. Представлены в широкой цветовой гамме, что позволяет подобрать оптимальный вариант для конкретного интерьера. Со временем дуб темнеет, принимая характерный благородный оттенок;
• меранти. Эксклюзивный материал, имеющий красивый цвет и бархатистую текстуру. При малом весе обладает высокой прочностью.

Используемая древесина влияет на стоимость и внешний вид

Эксплуатационные характеристики стёкол разного типа

Для изготовления стеклопакетов используются стёкла толщиной 4–6 мм. Наиболее востребованы листы толщиной 4 мм. Выбор в пользу более толстых делается в том случае, если предстоит остекление оконного проёма в шумном районе или на последнем этаже многоэтажного строения.

Стёкла толщиной 4 мм самые популярные

Обычные стеклопакеты обладают достаточными тепло- и звукоизоляционными характеристиками, однако, при желании, можно отдать предпочтение энергосберегающим низкоэмиссионным, которые покрыты специальным напылением. Наиболее популярно i-стекло, на поверхность которого нанесены ионы серебра. Однако, при высоких теплоизоляционных характеристиках, они боятся воздействия осадков. У k-стёкол ниже энергоэффективность, но они лучше противостоят воздействию внешних факторов.

Солнцезащитные стеклопакеты способны обеспечить достаточный уровень защиты от ультрафиолета. Они комплектуются тонированными стёклами, покрываются специальной тонировочной плёнкой, либо имеют зеркальную поверхность. Шумозащитные и ударостойкие стеклопакеты предполагают использования многослойного стекла триплекс. Возможно нанесение звукоизоляционной плёнки.

Дополнительная обработка стёкол позволяет менять эксплуатационные характеристики стеклопакета

Сборка деревянных стеклопакетов

Перед тем как приступить к окончательному монтажу оконной конструкции, необходимо провести ее примерку. В первую очередь устанавливают стекло и при необходимости выполняют некоторые доработки. После чего стекло из рамы достают и по периметру наносят герметик. Теперь стекло можно окончательно устанавливать и зафиксировать его штапиком. Если предполагается установка нескольких стекол (двух, трех), то их ставят после установки штапика, также с фиксацией.

При промышленном производстве деревянных стеклопакетов избыток влаги между рамами удаляют при помощи силикагеля. Выпускается это вещество в гранулах, которые засыпают между стеклами, и при удачном стечении обстоятельств его можно встретить в некоторых строительных магазинах.

https://youtube.com/watch?v=uETZ2m6Obh8

Изготавливая стеклопакеты самостоятельно, можно воспользоваться компрессором, благодаря которому область между стеклами заполняется сухим воздухом. Но даже если такого инструмента у вас нет, то окно само по себе заполнится воздухом, так как древесина – довольно пористый материал.

После того как оконная конструкция собрана, можно окрасить ее в желаемый цвет или же просто покрыть лаковым составом, который создаст дополнительную защиту от проникновения влаги.

Когда лакокрасочное покрытие просохнет, можно начать крепить фурнитуру, подходящую к общей стилистике комнаты.

Оригинальная оконная рама своими руками пошагово: нет ничего сложного

Когда все инструменты собраны и подготовлены, а материалы приобретены, приходит время приступать к самой работе, то есть фактически, к производству оконного блока своими руками. Стоит учесть, что зазоры меж рамой и створками никак не должны превышать расстояние в два миллиметра, иначе вся ваша конструкция будет неправильной, из окошек будет дуть и вам тут же придется тут же заниматься уплотнением, но зачем же такие сложности, если все можно сделать сразу качественно. Обязательно нужно посмотреть размещенное в конце статьи видео, как сделать оконную раму своими руками, чтобы полностью прояснить все детали и нюансы этого, далеко не простого дела.

Окна своими руками: пошаговая инструкция

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6 x 4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Конструктивные особенности деревянных окон со стеклопакетами разного типа

Конструктивное исполнение и дизайн деревянных окон может существенно различаться в зависимости от того, к какому виду они относятся. Предлагаем познакомиться с классическими, английскими, норвежскими и финскими окнами, чтобы вы чётко понимали их отличительные особенности.

Евроокно бывает разным

Классические российские и английские окна

Традиционно российские конструкции изготавливаются из цельной древесины. Они могут состоять из раздельных створок или быть со спаренным переплётом, предполагающим соединений двух рам при помощи болтов. Стеклопакетами подобные конструкции практически не оснащаются. Предпочтение, чаще всего, отдаётся двойному или одинарному стеклу.

Классические конструкции весьма популярны

У английских окон в момент открытия рама поднимается вверх и удерживается в таком положении. Они могут иметь множество переплётов и, как правило, минимум стёкол. Такое исполнение позволяет рационально распорядиться пространством внутри комнаты. Однако из-за неожиданного падения рамы можно легко получить травму.

При эксплуатации можно получить травму.

Норвежские и финские окна

Для изготовления норвежских окон используется высококачественная северная сосна или лиственница. Для крепления стеклопакета, вместо герметика, применяется резиновая прокладка. Для фиксации окон снаружи дома используются штапики и саморезы. Пропитка рамы специальными составами гарантирует продолжительный срок службы.

Финские окна предполагают использование двухрамной конструкции и имеют две нити остекления. Стеклопакет устанавливается во внутреннюю раму, а в наружную – обычное стекло. Одновременное открытие обеих створок обеспечивается с помощью специальной фурнитуры.

У финских две створки

Прочие конструкции деревянных окон со стеклопакетами

Французские панорамные окна со стеклопакетами нередко составляют альтернативу обычной двери. С их помощью можно обеспечить поступление достаточного количества света внутрь помещения. Могут открываться различными способами. Для изготовления, как правило, используется клееный брус.

Французские деревянные окна со стеклопакетом создают особую атмосферу

У немецких деревянных окон со стеклопакетами нет форточек. Они состоят из одной или нескольких створок, открываемых настежь или путём откидывания до определённого угла. Снаружи могут обшиваться алюминием. Иногда дополнительно усиливаются с помощью несущей части, выполненной из алюминия.

Немецкие евроокна предполагают использование специальной фурнитуры

Покраска

Чтобы правильно покрасить оконную раму, необходимо учесть следующие моменты:

1. Поверхность, которая подлежит покраске, грунтуется. Это не только снизит расход покрасочного материала, но и увеличит срок эксплуатации рамы.
2. Для нанесения краски используется кисточка. Один на другой накладывается несколько слоев.
3. Для поверхности, которая выходит наружу, применяется определенная краска. Внутренняя часть рамы окрашивается в любой цвет.

Изготовление рамы своими руками относится к работам, где требуется соблюдать высокую точность. Для этого необходимо запастись нужным инструментом. Некоторые виды работ лучше выполнять на станке для гарантированной выдержки размеров. В итоге самодельное изделие хоть и будет уступать заводскому варианту, но обойдется значительно дешевле.

Как делается оконная деревянная рама своими руками из брусков

Очень хороший материал для работы, часто применяемый в строительстве – это клееный деревянный брус. Можно использовать и его обычный вариант из цельной древесины, но при этом повышается вероятность потери рамой формы из-за воздействия атмосферных осадков. Этого можно избежать, если покрыть дерево специальным защитным составом.

Технологический процесс изготовления конструкции состоит их следующих этапов:

1. Первым делом изготовляют оконную коробку. Для этого в доске 5Х15 см прорезают паз так, чтобы доска стала похожа в профиль на букву «Г». Такой гребень нужен для герметичности будущего окна.
2. Точно высчитывают размеры конструкции и начинают распиливать доски, причем каждая из них должна быть разделена на четыре части нужного размера, и их соединяют между собой. Самый надежный вариант для такой сборки – использование шипа и паза. Для быстрого их изготовления нужны следующие инструменты: стамеска, молоток и ручная пила или электрическая фреза. Пазы делают на вертикальных частях рамы. На горизонтальных сегментах выпиливают шипы. После изготовления всех этих частей их промазывают столярным клеем и соединяют части коробки, не забывая при этом соблюдать с помощью металлического угольника в 90° точность всех соединений.
3. Следующий этап работы – это укрепление в углах торцов рамы специальных оконных угольников. Их приобретают на строительном рынке или в магазине, и они необходимы для придания нужной жесткости коробке.
4. Дают клею некоторое время для просыхания и приступают к изготовлению рамы для подвижной части окна. Брус для нее должен иметь меньшее сечение, чем для оконной коробки. Поэтому его сечение уменьшают с таким расчетом, чтобы зазор между рамой и основной коробкой был в пределах от 0,1 до 0,2 см.
5. Соединяют рамные детали в той же последовательности и с использованием шипов и пазов, так, как это было описано выше при изготовлении оконной коробки.
6. После полной сборки внутренней части окна его прикрепляют к коробке при помощи петель. Предварительно надо вставить стеклянный лист, хотя это можно будет сделать и после того, как рама своими руками будет полностью собрана.

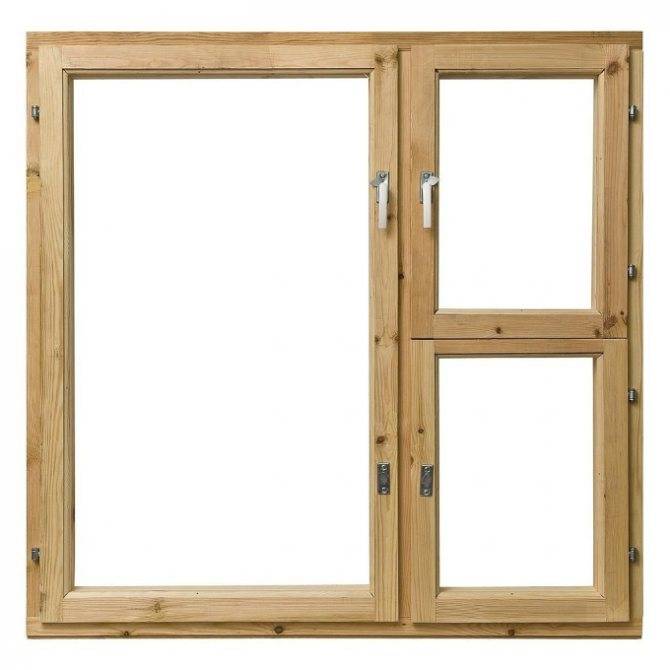

Конструкция готова к работе (рис. 1).

Как сделать деревянное окно своими руками

Порой некоторых людей, имеющих дачные домики, веранды, хозяйственные постройки начинает беспокоить вопрос «как самому сделать деревянные окна, так чтобы они были качественными?». Ответ достаточно прост – нужно лишь знать технологию изготовления, соблюдать все правила и подходить к работе ответственно.

Преимущества окон из дерева

Деревянные окна высоко ценятся по многим причинам:

• высокие показатели теплосбережения;
• хорошая прочность;
• экологическая чистота.

Древесина является природным материалом, а значит и долговечным, но только при условии, что будет осуществлена правильная обработка поверхности.

Инструменты для работы

Идеальной точности в конструкции деревянных окон при самостоятельном их изготовлении добиться практически невозможно, но сделать ее качественной и надежной можно, если придерживаться технологии соединения всех элементов. Для работы необходимы заранее подготовить определенные инструменты:

• дрель;
• стамеска;
• молоток;
• наждачная бумага;
• стеклорез;
• шуруповерт;
• электрорубанок.

Этапы работы

Изготовление деревянных окон состоит из нескольких этапов:

• подготовка плана конструкции окна;
• подготовка короба;
• конструирование оконной рамы;
• резка, вставка стекла;
• финишный монтаж.

Зная технологию того, как сделать деревянное окно своими руками не потребуется искать специалистов-строителей и переплачивать им за работу.

Особенности работы

На первом этапе осуществляется подготовка плана конструкции, то есть вычеркивается будущее окно, а так же определяется, сколько материалов на него потребуется.

На третьем этапе конструируется рама для окна дома из дерева. Для этого подбирается брус соответствующий его размерам. Профиль рамы бывает 2х форм: одностекольная; двухстекольная. В первом виде есть два паза прямоугольного типа (для стекла и короба), во втором – три (для 2х стекол и короба). Стандартный размер бруса для рамы 6 на 4 см. Изготовить форму профиля поможет электрорубанок. Доски пилят наискосок по краям (угол в 45 градусов), соединяют между собой, для дополнительной неподвижности используют саморезы, которые полностью вкручивают в раму.

На четвертом этапе работы занимаются точным определением размеров оконного стекла

Здесь важно быть внимательным, так как от точности мерок зависит, хорошо ли будет прилегать стекло, не будет ли мостиков холода. Стекло режут с помощью стеклореза, затем полируют наждачной бумагой его края

В процессе работы необходимо соблюдать правила безопасности:

• надевать рукавицы с целью защиты ладоней;
• надевать специальные очки с целью защиты глаз.

Подготовленное стекло вкладывается в раму для того, чтобы сравнить размеры. Если все верно и погрешностей нет, на пазы наносится герметик и в раму снова прикладывается стекло, но на этот раз окончательно. Следующий шаг – закрепить все штапиком, зафиксировать гвоздями или саморезами. Если окно состоит из нескольких частей, то к основной раме в середину прикрепляют брус с пазами для закрывания второй части. У второй половины окна рама должна быть немного тоньше, она прикрепляется к основной петлями. У получившейся створки делают ручку.

На последнем этапе окно надевают на пазы в оконную коробку, все фиксируют. Крепление осуществляется с помощью саморезов, щели заделывают монтажной пеной, ждут полного высыхания и штукатурят стены. В конце всех действий проводит установку отлива и подоконника.

Сроки эксплуатации

По разным отзывам, время использования пластиковых окон колеблется от 20–30 до 45–50 лет и зависит от свойств термопластичного полимера (компаунда), применяемого при производстве профилей, и условий эксплуатации. Некоторые немецкие компании специально разработали технологии изготовления ПВХ-профилей применительно к российскому климату, для которого характерны частые и экстремальные температурные перепады.

https://www.youtube.com/watch?v=

Срок жизни деревянных окон превышает время использования пластиковых. Но это возможно только в случае высококачественного исполнения, со специальными составами, усиливающими устойчивость к внешним воздействиям. Также долговечность зависит от вида древесины. Рамы из лиственницы прослужат 50, сосновые – 55–60, дубовые – не меньше 90 лет.

Фурнитура для деревянных окон со стеклопакетами

Если вы хотите качественно обустроить свой дом или квартиру, мы советуем обратить внимание на деревянные окна со стеклопакетом. Такие окна имеют существенные отличия по сравнению с металлопластиковыми изделиями

Такие окна имеют существенные отличия по сравнению с металлопластиковыми изделиями.

Они изготавливаются из экологичных пород древесины и позволяют естественно регулировать микроклимат внутри жилого пространства. При верном выборе деталей, изделия смогут прослужить в течение длительного срока.

Фурнитура для деревянных окон представлена в ассортименте магазина «Все для окон». Стоит отметить, что компания предлагает комплектующие различных брендов, в том числе и Roto.

О достоинствах окон из дерева со стеклопакетами

Нынешние технологии позволяют создавать многофункциональные изделия из натурального сырья, соответствующие стандартам. Исходя из этого, древесные окна со стеклопакетами обладают таким набором характеристик, как:

• Эстетичность и классика.
• Экологическая чистота и создание естественной вентиляции (последняя особенность предотвращает скопление конденсата в холодное время года).
• Хорошая переносимость погодных воздействий и температурных перепадов.
• Долгий срок службы и устойчивость к любым типам износа.
• Преобладание высоких тепло- и шумоизоляционных характеристик.

При этом все рамы таких окон поддаются легкой замене или реставрации.

Что важно при выборе фурнитуры для окон из древесины со стеклопакетами

Подобные оконные конструкции нуждаются в таких же комплектующих, как и в случае с ПВХ-изделиями. В данном случае главными элементами считаются ручки, поворотные петли, замки и крепежи.

По способу открытия створок, могут использоваться вертикальные и горизонтальные варианты.

Стоит отметить, что при первичном осмотре элементов, на них должна присутствовать заводская маркировка.

Также они должны быть произведены из материалов высокого качества.

Немаловажным критерием считается параметр веса створки, чем она тяжелее, тем фурнитура должна быть надежнее.

Что касается подбора стеклопакета, стоит знать о его типах: однокамерный – из 2 стекол и объединяющей алюминиевой рамки, двухкамерные и более – имеют большее количество стекол (чем больше стекол, тем хуже естественное освещение помещения).

Чтобы продлить эксплуатацию деревянных изделий со стеклопакетами нужно доверить их монтаж профессионалам.

Так, при правильном выборе производителей и монтажников, такие конструкции смогут прослужить несколько десятилетий.
