Организация красивой дренажной системы на дачном участке

Цена

При наличии определённых знаний и опыта можно провести дренаж участка своими руками. Но только хорошо спланированный водосток будет работать правильно, своевременно и эффективно осушая участок. Исключить множество ошибок, правильно рассчитать углы наклона и выбрать оптимальный по расходу материалов проект могут только опытные специалисты. Стоит отметить, что составление грамотного плана поможет избежать дополнительных перепланировок в будущем, что существенно снизит материальные затраты владельца приусадебного участка.

Лучше всего, когда дренаж проектируется вместе с домомИсточник domvpavlino.ru

Цена готового проекта дренажной системы с монтажом зависит от размеров территории, желаемого количества смотровых колодцев, сложности рельефа. Стоимость устройства дренажной системы «под ключ» стартует от 1200 рублей за погонный метр. Глубинного – от 2700 рублей за п.м.

Как прочистить засор в дренажной трубе?

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Глубинный дренаж на глинистых почвах и на другой сложной местности

Алгоритм строительства глубинной системы на сложных участках таков:

  1. Выкопайте траншею: на глинистом грунте глубиной в 60 см, на суглинке – 80-90 см, на песчаной почве – 100 см. Уклон – не больше 30 градусов.
  2. Насыпьте на дно траншеи песок, не более 10 см, и утрамбуйте его.
  3. Застелите дно геотканью: ее края должны заходить на бортики вырытой траншеи.
  4. Засыпьте геотекстиль мелким щебнем слоем в 20 см.

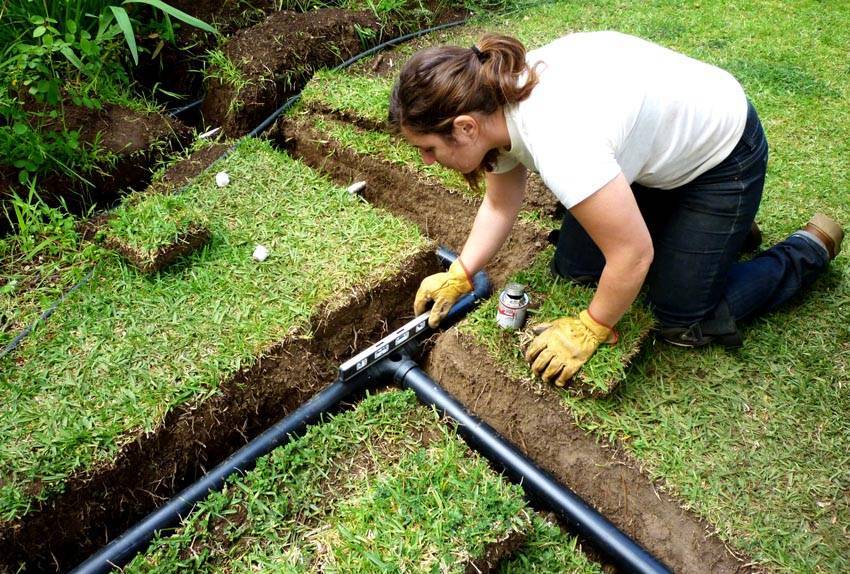

  5. Поверх щебня уложите дренажные трубы перфорацией вниз. Отрегулируйте их положение.
  6. Покройте трубы новым слоем щебня и заверните края геоткани. У вас должен получиться своеобразный «рулет»: песок-геоткань-щебень-труба-щебень-геоткань. Такая конструкция будет защищать дренаж от заиливания: геоткань и щебень пропускают водные потоки, но задерживают почву, не давая ей попадать в трубу.

    Дренажная система — схема

  7. Обустройте коллекторный колодец из железобетонных колец или установите уже готовый пластиковый резервуар. Подведите к нему трубы. Коллектор должен находиться в самой нижней зоне дачного участка. Диаметр сооружения должен быть не менее 1-1,5. Воду из него можно выводить или в водоем, или в ливневую канализацию.
  8. Уложите на верхнюю щебневую подушку плодородную почву, которую сняли при обустройстве траншеи. Когда грунт просядет, покройте его еще одним слоем почвы – это поможет сделать дренажную систему практически незаметной.
  9. Постелите сверху полосу дерна.

Как видим, в устройстве дренажной системы на дачном участке нет ничего нереального, поэтому не бойтесь браться за такую работу самостоятельно. Главное – точно определить необходимый тип дренажа и следовать правилам его монтажа. И не забывайте, что приложив усилия всего один раз, вы сможете обезопасить себя от массы проблем в будущем, а именно – от гибели огородных и садовых культур и затопления собственной дачи.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Для чего нужен дренаж на садовом участке

Задайте вопрос любому строителю или ландшафтному дизайнеру, с чего надо начинать обустраивать загородный участок. Ответ один – с дренажа, если таковой требуется. А, как показывает практика, такая необходимость присутствует почти всегда.

А начинать надо именно с него лишь потому, что создание дренажной системы – это огромный объем земляных работ. Почти весь дачный участок придется перерыть канавами. И если уже на участке возведены какие-то постройки, то они будут просто мешать проведению строительства дренажа.

Необходимо добавить, что сооружение дренажной системы – процесс дорогостоящий. Поэтому многие частные застройщики от него отказываются, ссылаясь на тот факт, что буквально недавно без него как-то все обходились. Аргументация, скажем прямо, слабая. Ведь жизнь за последние года стала лучше. Давно ушли в небытие маленькие дачки, сколоченные из досок. На смену им пришли дома, возведенные из камня или древесины, на крайний случай по каркасной технологии, но обшитые современными материалами.

Последствия отсутствия дренажной системы – просевший фундамент и трещины на стенах домаИсточник pinterest.com

То есть жить все хотят комфортно и красиво. Почему же некоторые отказываются благоустроить приусадебный участок, создать красивый ландшафтный дизайн, в котором дренаж играет одну из важных ролей. А ведь его отсутствие может привести к серьезным проблемам, где лужи после дождя, грязь на садовых дорожках, плохо растущие растения – это всего лишь «цветочки». Последствия могут быть куда более серьезными, к примеру, просевший фундамент, отсюда трещины по стенам.

Методы отвода воды своими руками от дома: несколько практических советов

Вопрос отвода дождевой или талой воды с участка очень актуален для всех владельцев домов, дач, да и гаражей с погребом или смотровой ямой

Именно поэтому устройство дренажа весьма важно. И наверняка, не стоит лишний раз объяснять, что без определенных знаний, подобную работу вряд ли удастся выполнить

Но все же она не столь сложна, чтобы нанимать для нее профессионалов, а значит появляется возможность сэкономить. Сейчас разберемся как убрать воду с участка своими руками и какие для этого существуют способы.К тому же, имеет смысл разобраться и с ценами как на материал для дренажа, так и с ценами на услуги профессионалов.

Подобный трап просто необходим

По типу устройства такое водоотведение можно разделить на внутреннее, внешнее и пластовое. При этом может применяться как одно из них, так и комбинированный дренаж, при котором используется два или три метода. Для начала разберем общие правила обустройства каждого из них:

  1. Внутренний дренаж – применяется для погребов и подвальных помещений и служит для отведения воды, которая уже впиталась в почву.
  2. Внешний или открытый дренаж отводит воду с участка непосредственно во время дождя, не позволяя задерживаться на поверхности.
  3. Пластовое отведение – применяется практически всегда при строительстве дома. Говоря простым языком – это своеобразная «подушка» под зданием, которая впитывает скапливающуюся воду.

Осушение дачного участка – довольно трудоемкий процесс, но иногда без него не обойтись. Особенно этот вопрос актуален для территорий, находящихся в низинах, а также при высоком залегании грунтовых вод.

Выведение уклона трубы дренажа

Устройство поверхностной дренажной системы

Выполнение дренажа этого типа технически представляет собой простой процесс.

  1. По всему периметру дачной территории выкопайте траншею: глубина – 70 см, ширина – 50 см. Ее уклон должен быть не меньше 25-30 градусов по направлению к отводу воды.
  2. Выкопайте под тем же углом вспомогательные канавы.
  3. Выведите траншею и канавы к единому дренажному колодцу.

Совет. Чтобы убедиться в работоспособности траншеи, проведите простое испытание: налейте в траншею воду и посмотрите, течет ли она в правильно направлении, то есть в сторону колодца. Если заметили отклонения, обязательно откорректируйте угол стенок траншеи, иначе система не сможет полноценно выполнять свои функции.

Далее займитесь непосредственно дренажем. Он может быть засыпным и лотковым. Если вы выбираете первый вариант, вам нужно выполнить такие действия:

  1. Уложите в готовые траншеи дренажный геотекстиль.
  2. Засыпьте траншеи разноформатным щебнем на геоткань: на две трети – крупные зерна, а одну треть – мелкие.
  3. Положите на слой мелкой фракции щебня дерн.

Во втором случае продолжение строительства дренажа после выкапывания траншеи выглядит следующим образом:

  1. Подготовьте пластиковые дренажные лотки.
  2. На дно траншеи насыпьте слой песка не более 10 см. Хорошо утрамбуйте его трабовкой ручного типа.
  3. Установите в траншею пластиковые лотки.
  4. Установите пескоулавливатели.
  5. Смонтируйте на лотки декоративные решетки – они будут защищать дренаж от мусора и листьев, а также придадут ему более симпатичный облик.

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.

Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Поверхностный дренаж

Пове́рхностный дрена́ж — распространенный метод водоотведения на территориях с близким залеганием грунтовых вод, способных привести к переувлажнению территории, в местах, где необходим отвод дождевой, талой и другой избыточной (например, на автомойке) влаги.

Назначение

Поверхностный дренаж является важнейшим условием для защиты фундамента сооружений, подвальных (подземных) и цокольных помещений, а также территории участка от избыточной влаги. Для устройства дренажа разрабатывается проект, определяющий место расположения дрен, глубину их залегания, конструкцию, уклоны, устройство откосов каналов, подбор комплектующих изделий и материалов, возможность сопряжения отдельных элементов дренажной системы. Наиболее эффективно сочетание поверхностного и глубинного дренажа.

Типы и принципы поверхностного дренажа

Точечный и линейный дренаж

Существует два основных принципа поверхностного дренажа: точечный и линейный. Точечный дренаж используется для сбора локальных источников воды, назначение линейного дренажа — организовать сбор лишней воды со значительной площади. Наиболее рациональным является сочетание двух этих систем. Это позволяет снизить протяженность каналов ливневой канализации и уменьшить объем земляных работ.

Точечный дренаж

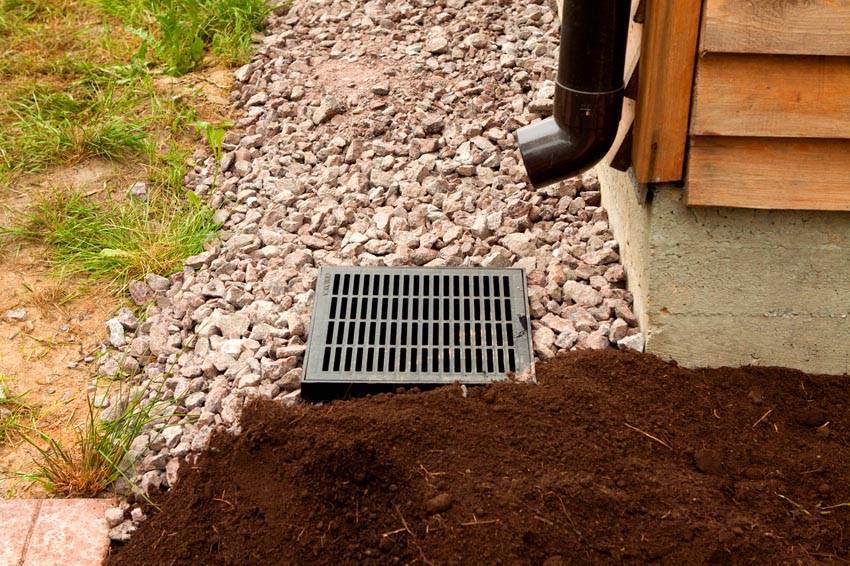

Для локального сбора дождевых и талых вод применяется точечный дренаж. Точечные дренажные устройства устанавливаются под водостоками, в придверных приямках, под поливочными кранами и в других местах, где необходим локальный сбор воды. Кроме того, точечный водосбор может дополнить систему линейного дренажа в местах, где требуется быстрый и эффективный водоотвод с поверхности (въезды, площадки, дорожки перед домом, террасы).

Для организации точечного дренажа применяются такие устройства как: дождеприемники, сливные водоотводы, трапы, ливневые заслонки.

Линейный дренаж

Линейный дренаж представляет собой систему заглубленных каналов и пескоуловителей (емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор). Сверху они закрываются съемными защитно-декоративными решетками. Такие решетки препятствуют попаданию в систему мусора и листвы, обеспечивают безопасность перемещения пешеходов и транспорта. Дренажные каналы обычно изготавливаются из таких материалов как бетон, полимербетон, пластик (ПВХ, ПНД, полипропилен)).

Устройство линейного дренажа требует предварительной подготовки поверхности. В соответствии с инструкциями ряда производителей , устройства точечного дренажа должны монтироваться на бетонное основание. При соблюдении технологии монтажа основная нагрузка должна приходиться на закрывающую решетку, которую выбирают в зависимости от класса нагрузки, требуемой пропускной способности и дизайна окружающего ландшафта. Кроме того, дополнительно могут быть подготовлены плоские уклоны с одной или обоих сторон от линии водостока. При правильном выполнении задачи снижается вероятность просадки грунта, сокращается протяженность каналов ливневой канализации, увеличивается площадь водосбора, так как вода по плоским уклонам собирается в систему выстроенных в линию водосточных каналов. Через систему вертикальных и горизонтальных отводов линейная дренажная система, как правило, соединяется с ливневой канализацией.

Биодренажные канавы (Bioswales) представляют собой биологические системы очистки от наносов и загрязнений с использованием болотных растений .

В частности, биодренаж применяют возле автостоянок. Дождевая вода стекает в биодренажные канавы, фильтрующие стоки и отводящие их на уровень грунтовых вод без эрозии почвы. Среди камней сажают влаголюбивые растения, которые поглощают влагу и фильтруют загрязнённые воды.

Поверхностный дренаж Поверхностный дренаж Пове́рхностный дрена́ж — распространенный метод водоотведения на территориях с близким залеганием грунтовых вод, способных привести к переувлажнению территории, в местах,

Обслуживание систем водоотведения

Обслуживание приведенных выше систем дренажа не составляет труда при их грамотном проектировании и конструкции. Основные пункты в обслуживании:

  1. Раз в десять лет осуществлять с помощью насоса капитальную промывку труб для профилактики отложений на их стенках.
  2. Регулярный визуальный осмотр колодцев, коллекторов и очистка при необходимости.

Срок годности правильно рассчитанной, уложенной, обслуживаемой системы водоотвода составляет в среднем пятьдесят, а то и намного больше лет.

Советы от профессионалов:

  1. Обязательно проверяйте, чтобы трубы были уложены под уклоном.Уклон должен быть в сторону от дома.
  2. В случае невозможности монтажа самотечного водоотвода устраиваются напорный отлив оснащенный насосом.
  3. Не забывайте про оптимальность конструирования и соответствие цена = качество. Очень часто хочется большего, лучшего, однако бюджет не всегда позволяет осуществить задуманное. Поэтому рекомендуется спроектировать, соотнести проект с ценами, делать закупку и производить монтаж в соответствии с приведенными здесь рекомендациями.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава. Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Схема дренажа участка. Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа. Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами. Монтаж ливневой подземной канализации. Монтаж ливневой надземной канализации с лотками. Ливневая канализация из лотков.
