Дровокол винтовой своими руками

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.

Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

  • высота — до 80 см;
  • ширина — до 60 см (с откидным столиком 100 см);
  • длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

Конус, установленный на станине циркулярной пилы, избавляет от необходимости изготавливать ещё один металлический рабочий стол, делает конструкцию универсальной и позволяет экономить место при хранении оборудования под навесом или в сарае.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Отличие самоделки от покупной модели

Естественно, что можно просто купить подходящую модель, а не собирать ее самостоятельно. Однако существенная разница между самодельным дровоколом, своими руками собранным, и покупным вариантом кроется в цене. Стоимость достаточно мощных моделей может доходить до 90 тысяч рублей. Естественно, что приобретение комплектующих для самодельного изготовления обойдется гораздо дешевле. Кроме того, при ведении самостоятельных работ появляется возможность настроить оборудование так, как будет удобно хозяину. Кроме того, появляется возможность установить любой подходящий тип двигателя, тип передачи, а также провести монтаж устройства под любые размеры древесных заготовок.

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

  • горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
  • вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

https://youtube.com/watch?v=22tDI8Hh6HQ

По приводному типу выделяют следующие механизмы для заготовки дров:

  • механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
  • электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
  • бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Как сделать дровокол из мотоблока своими руками?

В принципе, создать навесной дровокол на мотоблок не так и сложно, главное иметь под руками необходимые элементы, серьезные навыки, опыт и ответственно подойти к процессу конструирования и установки.

В качестве основы следует использовать указанный чертеж. Чтобы получить качественный самодельный дровокол, необходима стальная болванка и токарный станок. После вытачивания конуса на него следует нарезать левую упорную резьбу.

Для сборки дровокола необходимы: В процессе получения полноценного механического дровокола необходимо надежно зафиксировать на валу резьбовой конус

Важно, чтобы подшипники имели одинаковый размер

Дабы собственными глазами увидеть процесс сборки рассмотренного навесного оборудования, следует ознакомиться с видео, на которых мастера демонстрируют свои достижения и дают всем заинтересованным персонам полезные советы.

Если конус застрянет в полене, не нужно паниковать, а пустить в ход обычный гаечный ключ. Вывернув поврежденную часть, можно пробовать продолжать работу.

Важный момент: конструкция дровокола также состоит из подставочного столика, на который укладывают поленья

Это может быть обычная железная доска, но особое внимание нужно уделить ее устойчивости, дабы из-за сильной вибрации во время работы она не выскакивала

Какие правила нужно соблюдать во время эксплуатации дровокола?

  • Для начала необходимо тщательно проверить уровень натяжки ремня, надежность закрепления конусов и всех болтов;
  • Не забывайте о протекционных очках для глаз;
  • Обувайте только жесткую обувь, которая защитит ноги от падения части кряжа;
  • Держите руки максимально далеко от вала;
  • Не пытайтесь вручную разламывать трещины, это может стать причиной травм;
  • Надевайте только прилегающую одежду;
  • Не используйте во время процесса рукавицы.

Самостоятельная попытка создания дровокола для мотоблока может быть успешной только в том случае, если человек имеет необходимые приспособления и опыт в этом деле. Начинать развитие конструкционных способностей из сотворения этой навески не стоит.

Хотя сам дровокол – это очень полезное приспособление, способное значительно облегчить жизнь и избавить владельца загородного дома или дачи от лишних хлопот.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

  1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
  2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

  3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
  4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

  5. Монтируют столешницу и полку.
  6. Собирают опорную раму электродвигателя и крепят её к станине.
  7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
  8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

  9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

  10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
  11. Устанавливают рассекатель.

  12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
  13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Винтовой колун — что это такое?

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

  • простоту конструкции;
  • возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
  • высокую производительность оборудования;
  • низкую стоимость установки;
  • эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.

Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

  • высота — до 80 см;
  • ширина — до 60 см (с откидным столиком 100 см);
  • длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

Конус, установленный на станине циркулярной пилы, избавляет от необходимости изготавливать ещё один металлический рабочий стол, делает конструкцию универсальной и позволяет экономить место при хранении оборудования под навесом или в сарае.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Виды приспособлений по способу передвижения

Классифицируют оборудование по критерию мобильности. Они могут быть передвижными и стационарными, что влияет на особенности их эксплуатации. Выбирая подходящий вариант, необходимо учитывать его особенности:

  1. Стационарные изделия характеризуются массивными габаритами и большим весом, поэтому они предназначаются для эксплуатации на одном месте. В быту такие установки эксплуатировать не целесообразно, что связано со сложностью их транспортировки. При этом они имеют такое неоспоримое достоинство, как высокие показатели мощности, что позволяет использовать их для работы с самыми твердыми породами древесины: орех, дуб, бук.
  2. Передвижные или мобильные — кроме компактных размеров и небольшого веса, такие установки оснащаются транспортировочными колесами, благодаря которым оборудование можно самостоятельно и без помощи спецтехники переместить в другое место. Именно такие установки являются лучшими видами для бытового использования.

Выбор подходящего варианта зависит от различных факторов, например, частота эксплуатации, место использования, объем работ, твердость и размеры древесины и т.п. Если колка дров выполняется только в домашних условиях, то можно использовать стационарные установки, которые отличаются повышенными техническими и эксплуатационными параметрами.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

  • конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
  • вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
  • шкивы или звёздочки;
  • приводной ремень или цепь от автомобильной либо мотоциклетной техники;
  • подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
  • стальные профильные трубы или уголки для станины;
  • металлический лист толщиной не менее 4 мм для рабочего стола;
  • электродвигатель;
  • проводка;
  • выключатель или магнитный пускатель;
  • УЗО;
  • болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

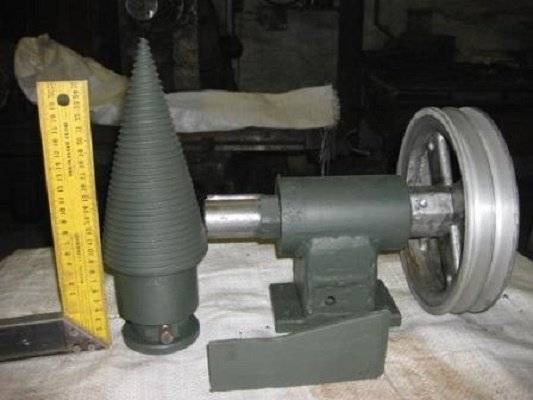

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

  • сварочный аппарат;
  • электрическая дрель с набором свёрл;
  • болгарка;
  • молоток;
  • набор гаечных ключей;
  • рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

  1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
  2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку. Сборка станины
  3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
  4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса. Монтаж колёс
  5. Монтируют столешницу и полку.
  6. Собирают опорную раму электродвигателя и крепят её к станине.
  7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
  8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления. Монтаж главного вала и электродвигателя
  9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться. Установка конуса
  10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
  11. Устанавливают рассекатель. Рассекатель можно изготовить из старого молотка
  12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
  13. Запускают станок и проверяют его в действии. Собранный дровокол окрашивают для защиты от коррозии

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Электрические дровоколы

Электрический дровокол – винтовой или реечный механизм, который работает с помощью электроэнергии. Он действует по такому же принципу, что и гидравлический дровокол. Чтобы самостоятельно собрать его, вам понадобится металлическая основа, рейки, электромотор и редуктор.

Подробности изготовления механического дровокола с электромотором:

  1. Найти в интернете чертеж для сборки.
  2. На основу с одной стороны крепится электромотор и редуктор.
  3. Устанавливаются рейки на шарнирах, чтобы по ним мог ездить толкатель.
  4. На другом конце основы перпендикулярно крепится стальной нож.

Электрические дровоколы удобные в использовании. Часто их приобретают для домашнего использования, так как они мобильны, а детали в них не такие дорогие, как в гидравлических вариантах.
