Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;

  • укладка лежня производится аналогично сооружению мауэрлата;

 Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;

  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

 Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

                    Схема строения стропил для двухскатной крыши

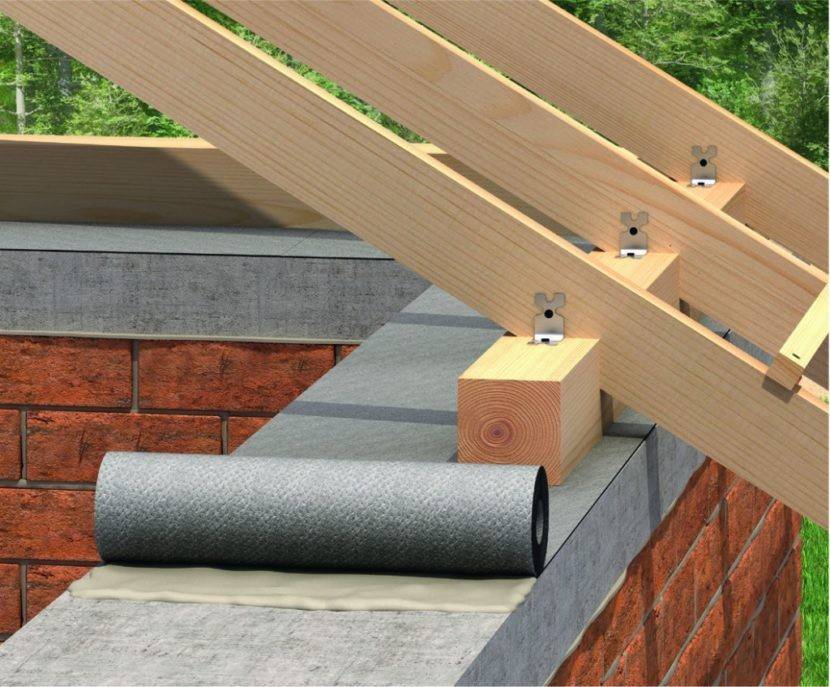

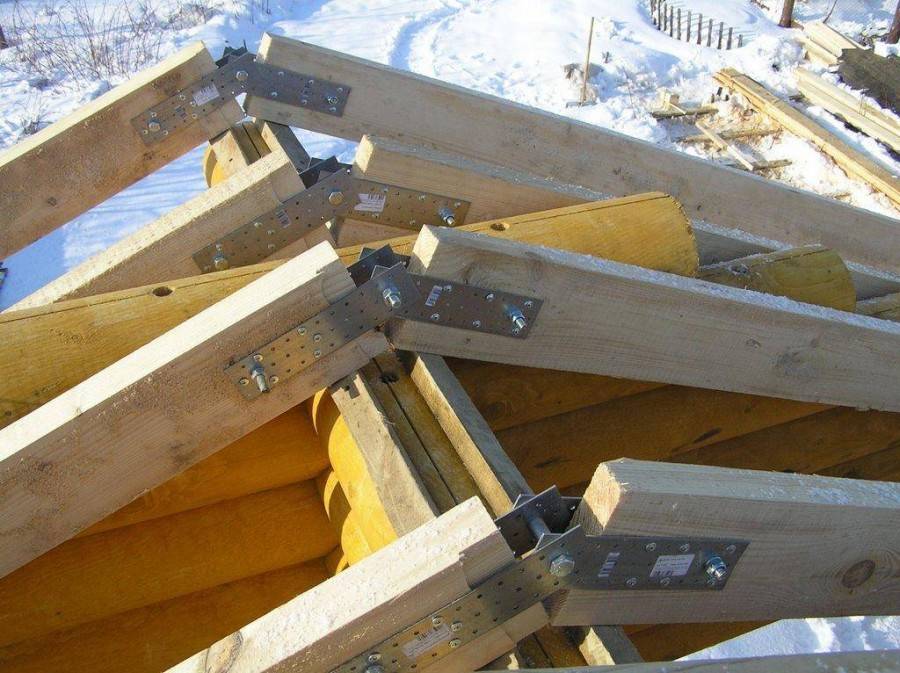

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

  1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.

  2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

 Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски

Важно только, чтобы кора была удалена, а первая доска все равно была обрезная

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Основные виды стропильных систем

При монтаже стропильных балок используют висячую либо наслонную схему. Тип конструкции определяют по габаритам дома, каждая методика имеет свои преимущества и недостатки. Стропильные системы подходят для любых видов финишной отделки и различаются количеством и расположением брусьев.

Висячие

Висячая схема рассчитана на дома с расстоянием между несущими стенами до 10 м (при условии отсутствия промежуточных перегородок). Опоры стропильной системы крепят к силовой раме, которая стоит на торце несущей стены. Недостатком схемы является риск разрушения при усадке дома, но отсутствие растяжек снижает расход строительных материалов.

Наслонные

Схема отличается использованием промежуточной стены, расположенной внутри дома. Дополнительная опора повышает жесткость крыши, которая не деформируется при усадке здания или пучении грунта. Поперечные растяжки и вертикальные стойки увеличивают стойкость кровли к атмосферным явлениям.

Примеры стропильных систем.

Необходимые расчеты

Подобная кровля чаще всего представляет собой равносторонний треугольник, поэтому и проектировать ее довольно просто. Совсем не обязательно знать высшую математику, вам вполне хватит школьного курса геометрии.

Обычно, основой двускатной кровли является деревянный каркас, состоящий из стропил, которые образуют последовательные ряды. Брусья стропил должны иметь одинаковые размеры. Соединяются они в высшей точке крыши, а снизу опираются на несущие внешние стены здания.

Сразу стоит отметить, что чем круче вы захотите сделать скаты у кровли, тем больше стройматериалов вам понадобится. Теперь о том, как грамотно просчитать размеры крыши.

Теорема о равнобедренных треугольниках поможет вам высчитать высоту кровли. Вертикально проведенная из наивысшей точки кровли прямая, разделит ее «равнобедренный треугольник» точно пополам, другими словами – на два абсолютно одинаковых прямоугольных треугольника. А чтобы рассчитать размеры кровли – длину и высоту стропильных ног, необходимо знать ширину постройки и угол скатного наклона.

Давайте рассмотрим наши расчеты на каком-либо конкретном примере. Будем считать, что здание имеет ширину 4 метра, а угол наклона у стропил в точке конька равен 120°. В данном случае высота кровельного конька (В) будет равняться половине ширины здания (Ш), она также будет обратно пропорциональной тангенсу половины угла уклона (Ун), формула выглядит так:

В = 0,5Ш:tan(Ун:2) мВ нашем случае это:

В = 0,5∙4:1,73 = 1,2 мИсходя из этого, длина каждой стропильной ноги (Сн), по приведенной аналогии, является прямо пропорциональной половинке ширины здания, и, в свою очередь, обратно пропорциональной синусу половины угла уклона, формула такова:

Сн = 0,5Ш:sin(Ун:2) мВ данном случае:

Сн = 0,5∙4:0,87 = 2.3 мПомимо всего этого, при возведении кровли, необходимо принять во внимание и припуск, нужный для сооружения козырька. Это примерно 0.5 м

Теперь двускатную мансардную крышу можно начинать изготавливать.

Самостоятельное сооружение кровли для бани

Как наиболее простой пример, рассмотрим сооружение двухскатной кровли для бани. В данном случае вы можете использовать самый обыкновенный наклонный каркас, который собирается по частям. Для работы вам потребуется: мауэрлат, обрезные доски размерами 5×15 см и брус сечением 15×15 см.

По всему периметру уложите мауэрлат (подпорный брус), надежно его закрепите к стенам бани анкерными соединениями. Затем сделайте заготовку тесины. Длина ее должна равняться, так называемой, «затяжке» – промежутку меж двумя гнездами мауэрлата, расположенными на его противоположных концах.

Далее, посреди бруса, расположив перпендикулярно к нему, закрепите опору. Длина ее должна соответствовать рассчитанной вами высоте кровельного конька. Две, сделанные из тесины, стропильные ноги необходимо зафиксировать на уровне конька. Отметьте на их нижних концах точки врубок для подпорного бруса.

Все нужные стропильные ноги надо делать по шаблону, но они должны иметь небольшой запас, с тем, чтобы можно было регулировать правильность их закрепления в кровельном коньке.

Затем необходимо будет поставить крайние из пар стропильных ног, а по ним закрепить все остальные пары, с шагом в 60-120 см.

С тем, чтобы конструкция была более жесткой, стропила можете дополнительно скрепить с подпорным брусом анкерными соединениями либо проволокой, а затем соединить планкой чуть ниже конька. После этого можете начинать перпендикулярно стропилам набивать обрешетку.

Следует помнить, что между стенам бани (если они будут выложены из кирпича или сделаны из бетона) и мауэрлатом нужно будет проложить гидроизоляцию. Для этой цели можно использовать рубероид.

Преимущества и недостатки двускатной крыши в бане

Перед установкой двускатной крыши необходимо изучить ее функциональные недостатки и преимущества. Это позволит избежать неприятных сюрпризов в будущем.

Среди основных достоинств крыши с двумя скатами можно выделить:

  1. Хорошая теплоизоляция потолка банного помещения
  2. Пространство между потолком и крышей можно обустроить под чердак. На нем удобно хранить веники, мочалки и другие принадлежности для бани.
  3. При постройке двускатной крыши не требуются сложные технологические решения.
  4. Если правильно установить конструкцию, ей долгое время не потребуется ремонт и дополнительный уход. Ведь на крыше не будут скапливаться осадки. Снег с нее легко можно убрать длинной палкой, лопатой или специальным приспособлением. А дождь без труда самостоятельно будет скатываться с поверхности.
  5. Внешний вид строения с двумя скатами выглядит наиболее уютно и аккуратно.

Помимо функциональных и полезных преимуществ, у двускатной крыши есть один недостаток.

И если в проекте запланировано большое банное помещение, для нее понадобится много материала. Это может значительно «ударить» по бюджету.

Важно! От размера бани будет зависеть угол наклона и высота крыши

Элементы стропильной системы

Мауэрлат — закрепленный на несущей стене здания брус, являющийся основанием любой крыши. Его задача: принять и равномерно распределить нагрузку на стену. В зависимости от нагрузки, используются брусья сечением от 10 до 15 см.

Стропила или стропильные ноги — несущая часть стропильной системы, принимающая и передающая совокупный вес крыши на мауэрлат.

Вертикальные стойки снимают часть нагрузки со стропил и передают ее либо на мауэрлат внутренней стены, либо на наружные стены через нижние затяжки.

Затяжка — расположенный горизонтально брус, задача которого придать жесткость конструкции и распределить нагрузку между несущими стенами.

Распорка — брус, предотвращающий встречное смещение элементов конструкции.

Ригель — горизонтальный брус, предназначенный для перераспределения нагрузки от верхней части конструкции между опорными элементами нижней.

Коньковой прогон — верхняя точка опоры стропильных ног. Назначение: придание жесткости крыши, предотвращение смещения стропильных пар относительно друг-друга.

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Мансардная крыша

В верхней части имеет небольшой уклон. Далее делается излом, после которого крыша опускается под острым углом. Такая крыша сложна конструктивно, но позволяет значительно увеличить пространство чердака.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Четырёхскатная крыша

Также называется вальмовой. Отсутствуют фронтоны. Похожа на двускатную крышу, у которой с торцов сделаны ещё два ската. Популярна в южных регионах, поскольку хорошо выдерживает повышенные ветровые нагрузки.

Любое конструирование по сути является поиском компромисса между многими факторами: стоимостью, технологичностью, весом, прочностью, различными потребительскими качествами.

А у потребителей строительных услуг бывают разнообразные требования и эстетические пристрастия. В результате схемы устройства крыш разнообразятся дополнительными видами, например полувальмовыми, многощипцовыми (многоконьковыми, ендовыми), купольными, шатровыми.

Строим двускатную крышу своими руками (с видео)

На них проиллюстрированы все производственные операции в последовательном порядке. Эти материалы и видео помогут понять, как строится двускатная крыша своими руками пошагово и каким образом правильно устанавливается стропильная система.

Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши

Прежде чем сооружать крышу, необходимо начертить подробный чертеж всей системы с обозначением ее основных составляющих, их расположения, размеров и количества. Например, в систему двускатной крыши входят мауэрлат, стропила, балочные перекрытия, ветровая доска и фронтонный свес. Перед началом работы следует определить, как и с каким шагом будут устанавливаться стропила, затем обозначить точки крепления мауэрлата и его соединения с балками, длину фронтонного и бокового свеса и т. д. Необходимо определить способ крепления стропил, а также заранее выбрать и рассчитать количество материалов для покрытия крыши. Для этого нужно знать площадь крыши с учетом угла наклона, что и будет определять объем закупаемого материала для кровли.

Для двускатной крыши потребуется сооружение стропильной фермы. Для перекрытия рекомендуется использовать стропила и балки одинакового сечения 50 X 150 мм. Так как строим двускатную крышу своими руками на долгий срок эксплуатации, то нужен армопояс. Прежде всего, для повышения жесткости конструкции кухни и придания ее стенам большей прочности нужно сделать армированный монолитный пояс. Такой пояс необходим также в качестве перемычки для двери и окон и будет служить основой для крепления мауэрлата стропильной системы.

По верхнему краю стен необходимо установить дощатую опалубку высотой 15 см и толщиной 2 см, закрепить ее и поместить в середину арматурный каркас. Под ним нужно пропустить и вывести в верхней части проволоку-катанку диаметром 6 мм, к которой в дальнейшем и будет крепиться мауэрлат. Опалубку следует залить бетоном — когда раствор застынет, получится армированный монолитный пояс. Мауэрлат крепится к проволоке, заложенной в монолитный пояс и выпущенной наружу в верхней его части. Места крепления мауэрлата к монолитному поясу не должны совпадать с местами установки стропил.

Для крепления мауэрлата со стеной и монолитным поясом используются закладные шпильки с резьбой для затяжки через шайбу с гайкой. Это дополнительный способ крепления, позволяющий избежать смещения монолитного пояса по горизонтали при боковой ветровой нагрузке.

Затем монтируются балочные перекрытия. Они должны быть на 2-3 см врезаны в мауэрлат, и крепить их между собой следует с помощью перфорированных уголков под шуруп. Нижнюю часть балочного перекрытия необходимо вывести по горизонтальному уровню, поскольку в дальнейшем это будет потолок кухни. Для этого нужно установить крайние к фронтонам балки, между ними натянуть веревку, по которой затем, как по уровню, устанавливать остальные балки с соответствующим шагом стропил.

Посмотрите, как строится двускатная крыша своими руками на видео, где представлен весь производственный процесс пошагово с комментариями специалистов:

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

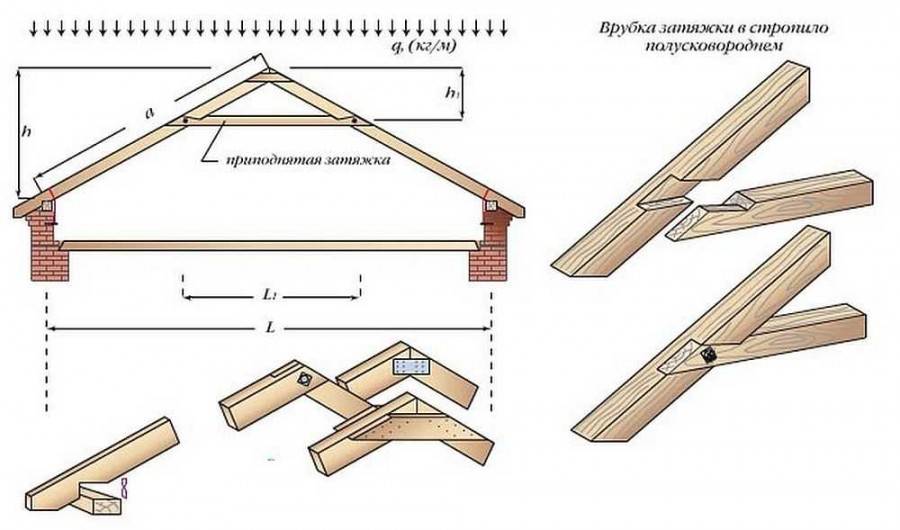

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Монтаж кровли

В нашем варианте кровельные работы значительно облегчены стандартной длиной в 6 метров. Однако при видимой лёгкости монтировать её не просто. Что можно сделать для облегчения работы:

Производить монтаж подсовывая следующий лист под предыдущий. Приём позволит снизить усилия и улучшить прилегание кровельных листов

Следует соблюдать осторожность, увеличивается риск поцарапать краску.
Выровнять нижний свес по карнизу скрутив за края 3-4 листа, а к обрешётке закрепить лишь одним саморезом. Провести корректировку и провернуть кровлю полностью.

Для профлиста в принципе всё одинаково, правда лист под лист подсовывать смысла нет, но способ выравнивания работает хорошо. Резать кровельный металл в этом конкретном случае придётся не много – самое большее 12 м. Поэтому целесообразно попросить попользоваться или приобрести ручные кровельные ножницы – так называемые «пеликаны». Болгаркой кровельное железо резать не рекомендуется – портится лакокрасочное .

Утепление крыши

Надёжно закрывшись от осадков можно переходить к утеплению. На сегодняшний день утеплителей для самостоятельного монтажа заслуживающих внимания всего два: пеноплэкс и каменная вата. Оба в виде плит. При разной длине имеют общую ширину 60 см. Виды утеплителей подробно описаны в статье «Утепление крыши изнутри»

В средней полосе России минимальный слой минеральных утеплителей 15 см. Оптимальный 20-25 см. Поэтому утеплитель монтируется в несколько слоёв. Стыки матов предыдущего и последующего слоя разносятся как минимум на 20 см.

Поверхность утеплителя с внутренней стороны помещения обязательно защитить пароизоляционной плёнкой. Причём это защита не только утеплителя от влаги, но и обитателей помещения от распространения его микрочастиц.

Хотелось бы заострить внимание на контррейке. Почему лучше напилить её из доски, а не использовать брусок 50х50 как везде рекомендуют

Потому что планируется утепление изнутри. Распустив доску 5х15 см получится два бруска по 7 см. Приколачиваются они плашмя, обеспечивая вентиляционный зазор в 5 см. При этом с обеих сторон стропила образуется выступ по сантиметру, позволяющий корректно поместить утеплитель, не выдавив его наружу и не перекрыв вентиляционный зазор.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

  1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
  2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
  3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Монтаж обрешетки и контробрешетки

Обрешетка в стропильной системе выполняет несколько функций. Нижняя – является опорой для установки утеплителя. Верхняя служит основанием для монтажа кровельного покрытия. Материал обрешетки – это обрезная доска шириной 100 мм и толщиной 30 мм.

Под утеплитель обрешетка пробивается всплошную. Для кровельного покрытия обрешетка бьется с прозором 32 – 45 см в зависимости от вида материала. Перед монтажом рулонных битумных ковров я применяю дополнительную установку плоскостей из ОСП плит, которые покрываю гидроизоляцией. Для крепления обрешетки могут использоваться анодированные саморезы по дереву толщиной не менее 4,5 мм.

Контробрешетка монтируется перед обрешеткой. Её установка обусловлена тем, чтобы создать вентилируемый зазор, через который будет удаляться конденсат, чтобы не исключить порчу деревянных конструкций стропильной системы.

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж
Сниженный расход строительных материалов
Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет
Наличие чердака, подходящего для создания жилых или технических помещений
Защита от скопления дождевой воды или снега
Простота обслуживания и ремонта

Кровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

Крыша дома своими руками: порядок возведения кровли

Крыша двухскатная может иметь различную конструкцию. Рассмотрим наиболее простую реализацию.

Укладка мауэрлата

По верхнему краю стен укладываем мауэрлат – основу для каркаса крыши. Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К деревянным стенам брус крепится гвоздями, болтами или скобами.

В каменных стенах крепления в идее анкеров или стержней с резьбой предусматриваются еще во время их возведения. Отдельные деревянные бруски в каменной кладке – не самый лучший вариант для крепления мауэрлата. В крайнем случае – деревянные вкладыши нужно продублировать крепежными скобами или металлическими накладками, стягивающими мауэрлат и каменное основание.

Чтобы крыша дома не оказалась снесена сильным ветром, стержни или анкера должны быть не менее 10 мм в диаметре. Между каменной кладкой и мауэрлатом укладывается слой гидроизоляции – рубероида или другого прочного материала.

Монтаж конькового бруса

Устанавливаем коньковый брус на фронтоны строения. Это позволит собирать скелет крыши прямо на месте. Установка стропил двухскатной крыши своими руками может производиться даже в одиночку. Стропила поочередно укладываются от конька к мауэрлату, скрепляются вверху между собой, обрезаются по месту и прикрепляются к коньку. Конструкция с несущим коньковым брусом позволяет собрать крышу своими руками самостоятельно или с одним помощником. Свес – часть кровли, выходящая за пределы стен строения, образуется за счет выступающих частей стропильных ног или дополнительных удлиняющих досок – кобылок. Доски для них должны выдерживать вес свисающей части кровли и водосточного желоба, наполненного водой.

Если в конструкции здания капитальные фронтоны не предусмотрены, стропила нужно будет соединять между собой на земле и подавать на крышу уже в виде готовых стропильных углов. При этом их установка потребует скоординированного действия нескольких человек. Верхняя часть стропил скрепляется коньком, который подбивается снизу.

В зависимости от конструкции крыши для крепления могут использоваться гвозди, металлические накладки, уголки или шпильки. Конструкция таких стропил обычно включает поперечную стяжку – ригель, и все необходимые зарезы и подпилы. С земли готовые стропильные конструкции подают по наклонным доскам при помощи веревок или лебедки. Местоположение стропильных ног размечается заранее на мауэрлате и коньке с учетом выбранного шага.

Как сделать крышу дома: установка обрешетки

Для увеличения жесткости конструкции и уменьшения распорного усилия нагрузки на стены стропила связывают затяжками. При построении крыши своими руками проще всего использовать длинные доски или наборные брусья.

  1. После монтажа каркаса устанавливается обрешетка. При этом руководствуются правилом: под жесткую кровлю шаг обрешетки должен соответствовать размерам кровельных листов, а для кровли из мягких материалов потребуется сплошное основание.
  2. По внутренней части стропил натягивается пароизоляционная мембрана. Она защищает внутреннее пространство дома от атмосферной влажности. Поверх пароизоляции укладывается утеплитель, а на него – паропроницаемая гидроизоляция.
  3. Многочисленные поры такой мембраны непроницаемы для воды, но пропускают водяной пар, благодаря чему утеплитель «дышит» и не страдает от конденсата. Двускатная крыша фото которой приведено в этом разделе, обеспечивает минимальные утечки внутреннего тепла.
  1. На свесах крыши монтируются желоба и другие элементы водостока. Окончательным этапом постройки является настилание кровли и уплотнение всех технологических зазоров и щелей. После этого монтаж крыши считается завершенным.
