Двухуровневые подвесные потолки из гипсокартона: разметка, каркас, обшивка

Технология монтажа двухуровневого потолка

Если есть желание сделать подобный ремонт самостоятельно, то стоит предварительно изучить весь процесс теоретически. При ремонте главное соблюдать аккуратность и последовательность. Все работы по монтажу двухуровневого потолка можно разделить на этапы. Инструкция к выполнению выглядит так:

• Определяют самый низкий угол в комнате. От потолка отмеряют 5-7 см и при помощи простого карандаша делают отметку. Затем эту метку переносят на другие углы помещения, контролируя весь процесс с помощью строительного уровня;

• Между отметками на углах протягивают малярную ленту, которая отбивает ровные линии на стенах – их горизонтальность обязательно необходимо проверить с помощью уровня. По этим линиям закрепляют металлический профиль. Чтобы монтаж был более надежным, используют дюбеля и саморезы;

• Далее потолок расчерчивается параллельными линиями, с шагом около 60 см, причем разметку начинают от окна. Когда эта операция полностью выполнена, начинают крепить подвесы, они устанавливаются перпендикулярно начерченным линиям;
• Затем металлические профили вставляются одним концом в профили на стене, а вторым концом крепят к подвесам. Профили необходимо прикручивать с двух сторон саморезами – это придаст конструкции жесткости и надежности;
• После того как все подготовительные работы выполнены, внутри полученного каркаса проводят все коммуникации, а затем начинают обшивать его листами гипсокартона;
• Гипсокартон укладывают вдоль продольных металлических профилей и надежно крепят саморезами. Шляпки креплений обязательно должны быть вровень с листами гипсокартона. Добиться этого можно при помощи шуруповерта с ограничителем.

Если все выполнено правильно, то получается идеально ровная основа, на которую легко будет смонтировать второй уровень. Дополнительный уровень обычно более затейливый, он состоит из декоративных орнаментов и изогнутых линий. Для начала нужно определиться, какое устройство двухуровневого потолка должно быть. Можно выбрать один из таких видов:

• Парящий;
• Узорный;
• Абстракционный;
• Фигурный.

Фигурный потолок

Сделать одну из разновидностей таких потолков сложно, но вполне реализуемо. Все работы делятся на такие этапы:

• По шаблону вырезаются декоративные детали из гипсокартона. Делать это лучше всего ножовкой, а бумагу прорезать острым строительным ножом;
• Подвесы крепят в нужных местах на основу потолочного покрытия и к ним монтируют детали декора;
• Все щели между частями декоративной отделки заделывают штукатуркой. Также необходимо обработать открытые края потолочных узоров.

Когда все монтажные работы полностью окончены, приступают к штукатурке гипсокартонной поверхности. Для этого используют качественную штукатурку, которую наносят тонким слоем на все части потолка. Между плитами гипсокартона требуется хорошо заделать швы. На них наносят тонкий слой штукатурки, на которую затем закрепляют армирующую ленту из стекловолокна. После этого шов еще раз штукатурят тонким слоем и ждут полного высыхания. Затем потолок шлифуют, сделать это можно как самой мелкой наждачной бумагой, так и шлифовальной машиной. После шлифовки поверхность грунтуется и красится.

Подсчет количества необходимых расходных материалов

• листы гкл —ширину помещения делим на длину листа, добавляем к полученному числу 5% — необходимый запас — и округляем до целого числа, добавляем то количество, которое необходимо для использования второго уровня;
• направляющие профили— опять в расчет берем ширину помещения, а также длину профиля, после деления первого числа на второе и последующего округления получаем целое число необходимых нам элементов.

Для того, чтобы точно определить количество тех или иных расходников для монтажа двухуровневого потолка, в частности, саморезов, помните, что на каждый закрепленный «краб» требуется не менее 8 саморезов

, а каждый узел потолочного подвеса нуждаетсяв 6 саморезах . Также помните и о шаге, который соблюдается при монтаже обрешетки для двухуровневого потолка. Он составляетминимум 50 сантиметров .

Отделка потолка в квартире – варианты

Выбирая подходящие варианты потолков в квартире, следует опираться на характеристики, которыми обладает каждый из видов потолочной отделки. Это и стоимость материалов и работ, сложность конструкции и ее монтажа, уместность, практичность и соответствие выбранному стилю. Среди самых популярных вариантов отделки можно выделить:

• потолки из гипсокартона;
• реечные потолки;
• потолки с подсветкой.

Варианты потолков из гипсокартона

Материал гипсокартон стоит недорого, а возможностей для интересного оформления потолка с его помощью существует немало.

1. 1. Одноуровневые потолки. Это самый простой вариант, который чаще применяют с целью ускорить процесс и не тратить время на штукатурку, шпаклевку, грунтовку и покраску или пр наличии дефектов, которые можно устранить при помощи гипсокартона.

1. 1. . Существуют интересные варианты двухуровневых потолков и многоуровневых, которые можно выполнять как при помощи строгих геометрических линий и разных изгибов, с подсветкой и без, отличающихся формой и оттенками.

1. Комбинированные потолки. Такой вариант подразумевает отделку при помощи двух или нескольких материалов. Хорошо смотрится потолок из гипсокартона с натяжным вариантом.

Натяжные потолки – варианты дизайна

Оформляя потолки в частном доме, варианты могут быть самим разными, но сейчас в тренде натяжные. Отделка потолков таким способом производится при помощи двух видов материала: глянцевого и матового. Оформление пространства производится в соответствии с выбранным стилем помещения и индивидуальными пожеланиями. Как в случае с гипсокартоном, натяжные потолки выполняют чаще в трех вариациях:

1. 1. Одноуровневые натяжные потолки. Такой вид уместен в небольших помещениях, когда дополнительные уровни могут “украсть” визуально пространство.

1. 1. Многоуровневые натяжные потолки. Этот вариант смотрится очень красиво и эффектно и как правило используется наряду с дополнительными источниками света на потолочных ярусах.

1. Комбинированные натяжные потолки. Комбинируют в этом случае не только материалы. Например, можно сочетать глянцевый натяжной потолок с матовым или комбинировать несколько цветов одного и того же материала.

Варианты реечных потолков

Реечные потолки предоставляют огромное пространство для дизайнерской фантазии, потому что варианты подвесных потолков из реек классифицируют по типу конструкции, используемому материалу, исполнению. Отсюда и возможности, которые способны удовлетворить самые замысловатые и необычные потолки, выполненные при помощи реек. Для полноты картины будет не лишним рассмотреть все типы реечных потолков.

Материал, из которого изготавливают реечные потолки в большонстве случаев:

• алюминий;
• пластик;
• сталь.

Потолочные рейки могут быть:

• перфорированные;
• гладкие.

По типу конструкции потолки из реек бывают:

1. 1. Открытого типа. Такой вариант применяется для дополнительной вентиляции, потому что зазоры между рейками доходя до 16 мм не дают образовываться с внутренней стороны конденсату.

1. 1. Закрытого типа. Это вариант характеризуется плотным креплением реек между собой при помощи специальных язычков.

1. 1. Безщелевой. Такой потолок монтируют при помощи траверсов, поэтому микрозазоры между рейками становятся практически незаметными.

1. Со вставками. В этом варианте используются специальные декоративные вставки раскладки, поэтому он самый популярный ввиду внешней привлекательности.

Исполнение реечных потолков бывает двух видов:

1. Немецкий дизайн. Рейки имеют строгие геометрические формы.
2. Итальянский дизайн. Это вариант подразумевает скругленность краев.

Варианты потолков с подсветкой

Современные дизайнеры предлагают интересные варианты потолков с подсветкой, которые в большинстве случаев:

1. 1. Натяжные потолки с основной подсветкой изнутри. Этот вариант выполняется при помощи одной или несколько ламп, располагающихся под потолочной пленкой.

1. 1. Потолки с подсветкой по периметру. Такие варианты можно сделать и при помощи точечных светильников, но оптимальный вариант – светодиодная лента.

1. Потолки с подсветкой в виде сложных узоров. Это самые интересные варианты потолков с подсветкой. Такие потолки исполняют при помощи светодиоидных лент.

Подготовка гипсокартона для криволинейного каркаса

Часто ГКЛ приходится гнуть, так как самостоятельно он не примет форму волны или изгиба даже с большим радиусом. Материал просто лопнет и будет испорченным.

Для того чтобы согнуть гипсокартон, сегодня используется два основных способа:

• Сухой способ. Гнуть гипсокартон можно, разрезая картон на одной из его сторон канцелярским ножом или специальным ручным фрезером. Частота разреза линий определяется сложностью конструкции. Разрез не сквозной, а только одного защитного слоя гипсокартона, чтобы не порвать картон с другой стороны листа;
• Мокрый способ. Одна из сторон гипсокартона обрабатывается игольчатым валиком. Далее, увлажняется обычным ворсистым валиком или кистью, но таким образом, чтобы не намокла обратная сторона. То есть, аккуратно и малыми порциями воды. После, материал устанавливается на готовый каркас и закрепляется струбцинами, где в качестве основы для давления применяется лист фанеру или деревянная рейка. Необходимо выдержать до 24-36 часов – период высыхания и получения нужной формы гипсокартоном!

Готовые элементы из ГКЛ устанавливаются на каркас, который уже закреплен на потолке. После чего можно приступать к следующим этапам – заделке стыков и шпаклевке!

Конструкция крепления двухуровневого потолка из гипсокартона с подсветкой

Учитывая, что светильники – подсветку – в подвесной конструкции необходимо как-то закрепить, выбор типа крепления потолка в целом необходимо сделать ДО закупки материалов и разметки рабочей поверхности. Ниже приведены базовые схемы.

При идеально ровной поверхности, то есть в роли первого уровня фактически выступает базовый потолок. Светильники точечного типа располагаются только по периметру, направлены вниз.

То же самое, но имеется выступающий карниз с подсветкой диодной лентой или люминисцентными светильниками.

Есть полноценный первый ярус, к нему крепится второй с точечными светильниками по всему периметру.

То же, что и три, но с карнизом и боковой подсветкой

Обратите внимание – здесь вначале смонтирован второй ярус (прилегающая к стене «ступенька»), потом внутри нее собран более высокий первый ярус. Вариант с боковой подсветкой «Дюралайтом» и карнизом из полипропилена или другого аналогичного материала

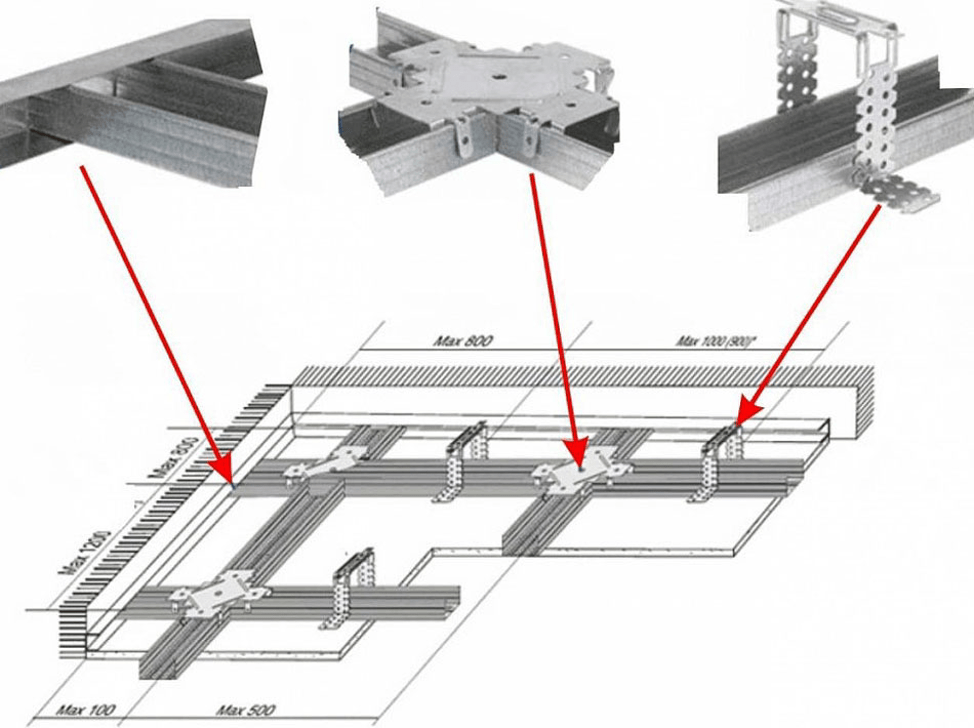

С учетом того, что несущие профили может потребоваться крепить в одном уровне или разном, следует сразу же определиться с типом профиля и скрепляющих элементов.

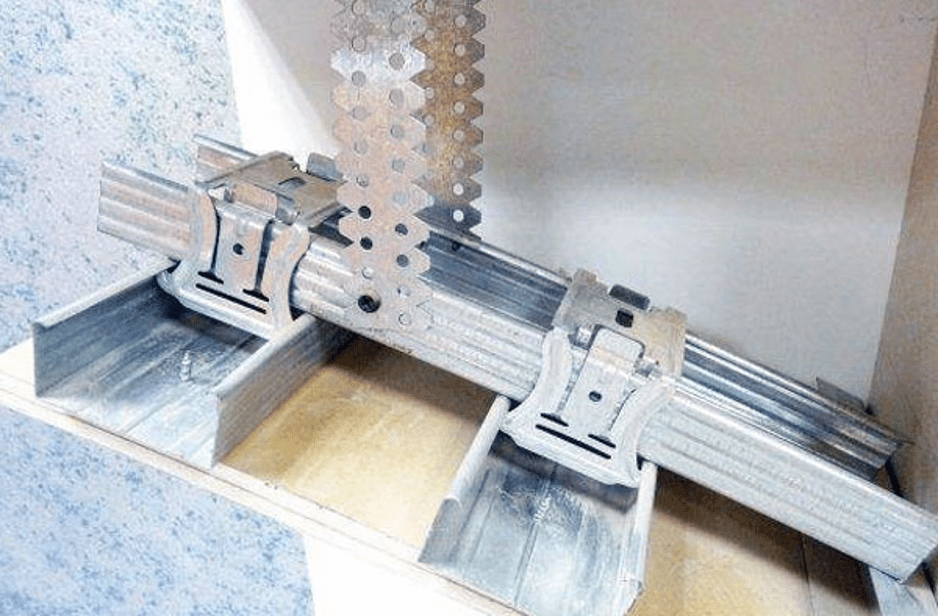

Более детально соединение профиля, находящегося на разном уровне.

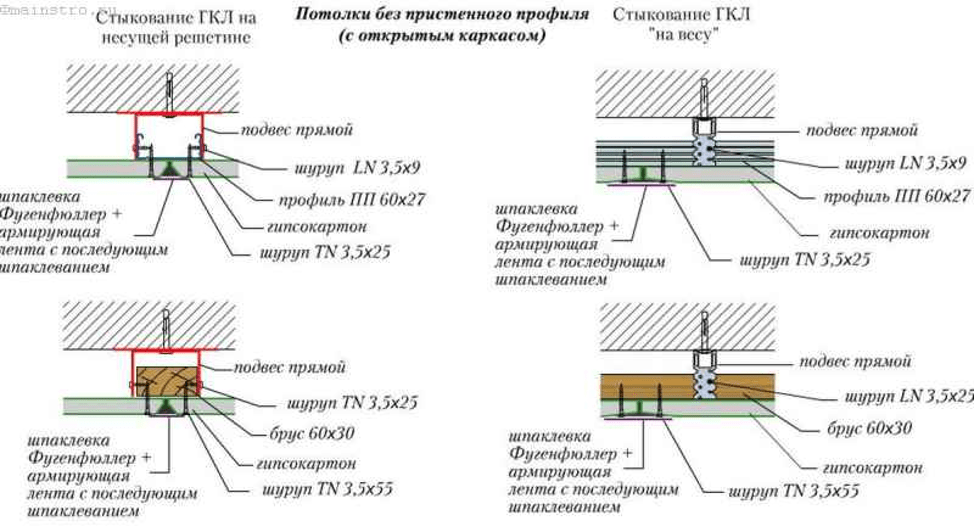

Важно также, как будут стыковаться листы гипсокартона

Важность эскиза

Главное, что необходимо для составления грамотного чертежа – это ясное и четкое представление о размерах и пропорциях проекта. Когда вы составляете эскизы потолков из гипсокартона , точные данные менее важны, чем внешнее оформление, но на чертеже должен присутствовать правильный масштаб.

Есть ряд причин, по которым чертеж существенно облегчает работу:

1. В первую очередь потому что невозможно просчитать все детали в уме, в процессе создания многоуровневой конструкции. Гораздо удобнее следовать заранее намеченной схеме;
2. Конкретно эскизы потолков из гипсокартона позволяют увидеть, как будет выглядеть будущий потолок и оценить, насколько успешным было дизайнерское решение;
3. Заранее разработанный чертеж, при условии правильного расчета размеров, позволяет оценить количество необходимых материалов, что помогает не тратить лишние деньги. Стоит заметить, что в этом пункте есть одна оговорка: в процессе обрезки, количество материалов несколько сократиться, потому всегда нужно приобретать на пятнадцать процентов больше того количество, которое вышло из результатов расчета по чертежу;
4. Особенно важен чертеж в том случае, если вы собираетесь совместить конструкцию с уже имеющимися на потолке элементами. Например, скрыть электропроводку или трубу. В таки случаях без чертежа не обойтись;
5. Конструкции из гипсокартона часто совмещаются со встроенной мебелью. В таки случаях необходимо иметь четкое представление о размерах сторонних элементов, параметрах потолка и возможностях их совмещения, что отлично можно разглядеть на простом чертеже. То же самое касается потолков, со встроенным освещением. Нельзя просто провести освещение через потолок, не имея изначального представления о возможности встраивания конструкции.

Видео для вдохновения:

РЕМОНТ КВАРТИР СПб. Как сделать потолочный короб с подсветкой своими руками. ( Ниша в коробе)

Варианты установки двухуровневых гипсокартонных потолков

Применяя обычный гипсокартон и потолочный профиль, получится воспроизвести на поверхности потолка самые разные геометрические формы и фигуры – от стандартного короба, обрамляющего периметр помещения, до сложной причудливой конструкции.

Двухуровневые подвесные потолки из ГКЛ монтируются одним из следующих способов:

• монтаж 2-го уровня. Применяется для ровных базовых потолочных поверхностей. Приборы освещения при таком подходе крепят в каркасном основании;
• последовательная установка 2-х уровневых потолков. Данный способ заключается в первоначальном монтаже первого уровня потолка. Затем к нему крепят второй уровень системы, меньший по площади и весу, так как основная нагрузка приходится на верхний ярус;
• метод обратной фиксации, при котором в первую очередь монтируется каркас для второго яруса подвесного потолка, а уже между его профилями устанавливают первый.

Если вы решили установить двухуровневый потолок своими руками, воспользуйтесь первым или вторым вариантами монтажа. Третий способ установки является самым сложным, требует определенных знаний и опыта.

Когда вы определитесь с методом организации конструкции, можете приступить к проектированию подвесной системы.

Необходимые инструменты и материалы

Для монтажа двухуровневого потолка своими руками потребуются следующие материалы:

• листы ГКЛ;
• профиль металлический усиленный потолочный и направляющий;
• крепёжные элементы для каркаса;
• подвесы потолочные со шпицами;
• крепежи «краб», дюбели, саморезы по металлу;
• при большей длине помещения, чем максимальные габариты профиля, используются профильные удлинители;
• грунтовка;
• сухая гипсовая смесь для шпаклёвки.

Для работ потребуются следующие инструменты:

• уровень лазерный или со спиртовой капсулой;
• маркер или карандаш для нанесения разметки;
• рулетка, линейка строительная, угольник;
• шнур отбивочный, мел;
• электродрель с набором свёрл, насадкой-миксером для замешивания раствора гипсовой смеси;
• ёмкости для воды, грунтовки;
• кисть для нанесения на потолок грунта;
• шуруповёрт, ручная отвёртка с набором бит;
• пассатижи;
• набор шпателей;
• ножовка для резки листов гипсокартона и с металлическим полотном (или угловая шлифмашина с диском для резки металла), нож канцелярский широкий с отломными лезвиями;
• ножницы по металлу;
• «серпянка»;
• малярный скотч;
• защитная одежда, респиратор, пластиковые очки, перчатки;
• стремянка.

Совет
В зависимости от типа ГКЛ выбирается соответствующий профиль.

Монтаж каркаса 1-ого уровня

1. устанавливаем направляющие UD-профили — они фиксируются на стене на том уровне, который вы отметили малярной нитью, с оптимальным шагом крепления в 60 сантиметров;
2. на отмеченные на базовом основания потолка точки фиксируем потолочные подвесы с тем же рекомендованным шагом в 60 сантиметров;

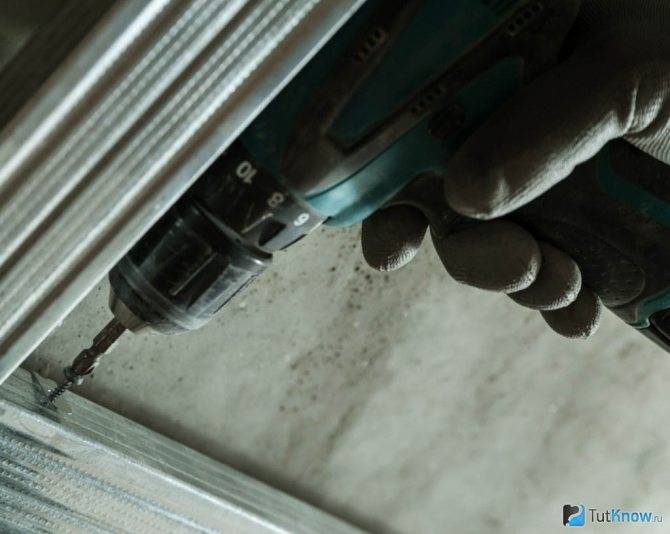

3. вставляем заготовленный потолочный CD-профиль и надежно фиксируем подвесом;
4. в итоге у вас должен получиться вот такой простой, но очень практичный каркас;

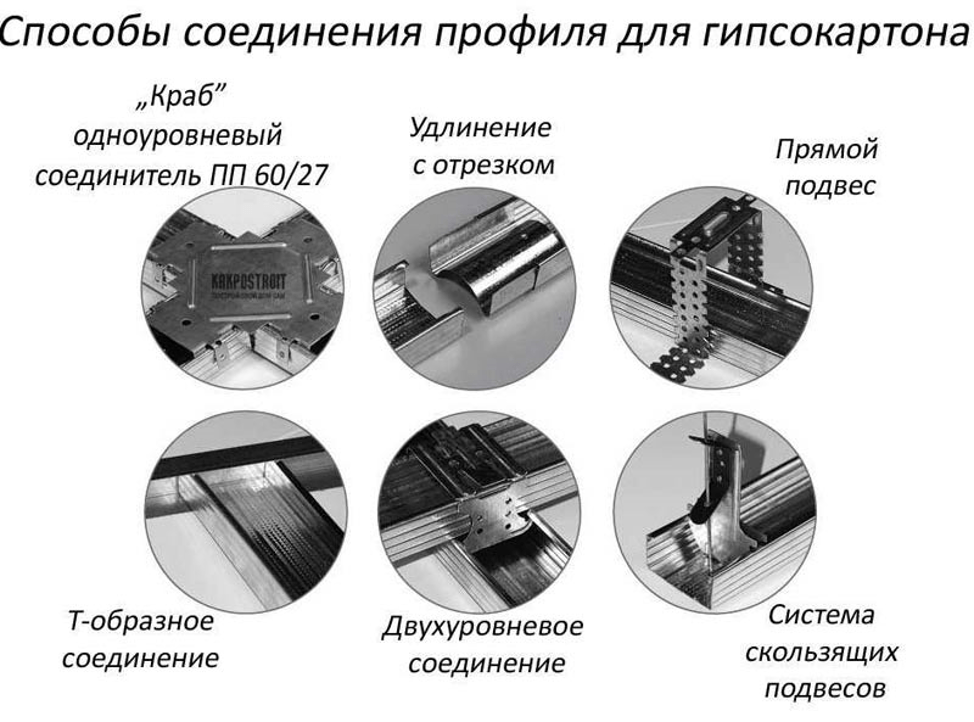

5. для того, чтобы он не проседал, используем соединители «краб» — конструкция станет намного более устойчивой.

Весь процесс монтажа каркаса первого уровня для двухуровневого потолка из гипсокартона своими руками — ниже на фото.

Подготовка и разметка базовой плоскости

Многоярусные потолки из гипсокартона, как, впрочем, и любая работа, начинается с подготовки. Нам надо наметить плоскость для установки конструкции. От этого и будет зависеть конечный результат.

Внимание: За сутки до выполнения монтажа, следует поместить элементы в помещение, где будут проходить работы. Материал должен набрать нужную температуру и влажность

Если лист имеет неровности, тогда положите его в стопку и сверху прижмите чем-нибудь. К моменту крепления он станет ровным

Материал должен набрать нужную температуру и влажность. Если лист имеет неровности, тогда положите его в стопку и сверху прижмите чем-нибудь. К моменту крепления он станет ровным.

Очищаем поверхность потолка.

После этого устраняем большие неровности, которые могут исказить прикрепленный профиль. Это могут быть наросты штукатурки, забитые в стену дюбеля и прочее.

Осматриваем потолок и если находим участки, которые поражены грибком, то обрабатываем их антисептиками, например, белизной.

Чертежи потолков из гипсокартона – для чего это необходимо). Если вы не уверены в своих дизайнерских способностях, то можете поискать интересные варианты в сети.После этого переносим все на потолочное покрытие. Это делается при помощи обычного карандаша и рулетки.

Сложные криволинейные фигуры рисуются сложнее – сначала ставятся контрольные точки, обозначающие контуры фигуры, затем к ним прикладывается гибкая рейка и карандашом обводится полученный контур. Можно сделать большой циркуль из проволоки, дюбеля и карандаша, если фигура имеет правильную форму. Это, что касается разметки на потолке.

Гипсокартонный подвесной потолок

В отделке потолков все ярче проявляется тенденция на уменьшение стоимости ремонта и трудоемкости при получении максимально возможного эстетического эффекта. Наиболее красивое оформление потолочного пространства получается при использовании подвесных конструкций с нашитым гипсокартоном. Такое технологическое решение отделки потолка позволяет:

• скрыть проблемы потолочного перекрытия (перекос, трещины, сколы, видимый стык и т.д.);
• спрятать различного рода проводку и кабеля;
• не выравнивать, не грунтовать и не шпаклевать основание потолочного перекрытия, что позволяет сэкономить на трудозатратах и материалах при проведении указанных операций.

Гипсокартонный потолок представляет собой жесткую конструкцию из металлического каркаса в форме решетки, прикрепленной к потолку с помощью подвесов, а на стенах — к металлическому профилю. Облицовочные листы, в основном гипсокартон, крепятся к собранной решетке саморезами.

Преимущества и недостатки использования гипсокартона

У подвесных потолков из ГКЛ множество достоинств:

В то же время, у этого типа потолков есть и минусы:

• нужна постоянная перекраска через каждые 7-8 лет эксплуатации;
• крадет высоту помещения;
• требует финишной обработки стыков ГКЛ, углублений от метизов, грунтовки и шпатлевки под финишную отделку;
• приходит в негодность при просачивании сверху небольшого количества воды, даже при использовании влагостойких листов;
• разрушается при незначительных ошибках в расчетах;
• отсутствует возможность монтажа в одиночку — требуется минимум 2 человека.

Как видно из приведенных плюсов и минусов, выбор в пользу подвесного потолка позволяет решить множество проблем при незначительных трудностях. Однако у заказчиков большей популярностью пользуются натяжные потолки. Почему так происходит?

Что лучше — гипсокартон или натяжной потолок

Сравнительный анализ того, что лучше — натяжной потолок или гипсокартон для оформления потолочного пространства, показывает:

• Срок службы пленки ПВХ и гипсокартона разный: производители пленки в паспорте указывают 10-тилетний срок эксплуатации (реально прослужит около 15 лет), а ГКЛ можно не менять 20-30 лет — достаточно регулярно перекрашивать;
• По показателю тепло- и звукоизоляции оба вида потолка примерно равны;

• По прочности преимущество у подвесного потолка — он не разрушается от малейшего прикосновения острого предмета или концентрированного удара небольшой силы, в отличии от ПВХ-пленки;
• По упругости у гипсокартона и натяжного потолка паритет — удивительно, но пленка выдерживает нагрузку до 100 кг/м2, что ярко проявляется во время затопления квартиры соседями сверху. В эксперименте потолок из ПВХ площадью 6 м2 выдержал 500 л воды и только через 2 часа стали появляться маленькие струйки воды из-за расслоения пленки;
• По возможностям превращать в жизнь дизайнерские идеи натяжной потолок дает значительную фору подвесной конструкции, особенно по фактуре и цветовой гамме.

При сравнении стоимости монтажа, у натяжного потолка так же значительное преимущество. Если сравнивать цены по Санкт-Петербургу, то за 1 м2 монтажа гипрока придется заплатить 2 500-3 000 руб. за полный цикл работ, а за натяжной потолок расценки начинаются от 700 руб.

При выполнении работ по гипсокартонному потолку самостоятельно, затраты уменьшатся и будут составлять 700-800 руб./м2 (в расценку включены так же транспортные расходы на доставку материала в сумме 200 руб./м2, эта цифра может изменяться в любую сторону, но незначительно).

Необходимо учитывать и скорость выполнения работ. Натяжной потолок устанавливается за день, подвесной в эти сроки смонтировать не получится.

Вывод: по некоторым параметрам у натяжного потолка существенное преимущество. Но если вопрос рассматривать в долгосрочной перспективе, профессионалы советуют монтировать подвесной потолок — дешевле и нет проблем с очередным ремонтом.

Где можно устанавливать гипсокартонные потолки

Установка подвесного потолка крадет в комнате 5-10 см ее высоты (увеличение расстояния между плитами перекрытия и подшитым ГКЛ всегда обуславливается установкой скрытых светильников). Поэтому в «хрущевках», с их маленькими размерами как по площади, так и по высоте (2,5-2,6 м), навесной потолок из гипсокартона монтировать не рекомендуется.

Исходя из санитарно-технических требований по размерам жилого помещения и дизайнерского подхода к оформлению интерьера, оптимальным считается одноуровневый монтаж гипсокартона на потолок при его высоте 2,7 м, двухуровневый при высоте квартиры 3,0 м и многоуровневый при очень высоких, 3,3 м и более, помещениях.
