Как сделать двухуровневый потолок из гипсокартона

Устройство двухуровневого потолка из гипсокартона с подсветкой

Казалось бы, использование потолочной облицовки, состоящей из двух ярусов, должно давать огромное пространство для фантазии, поиска новых по дизайну и стилю построений и форм. В целом так оно и есть, у профессиональных мастеров-облицовщиков и дизайнеров двухуровневый потолок из гипсокартона может принимать самые сложные и невероятно интересные формы.

Гипсокартонные конструкции в два уровня могут быть очень сложными по дизайну

Но это уровень профессионалов. На практике для тех, кто планирует впервые взяться за изготовление двухъярусного потолка из гипсокартона своими руками, да еще с обязательной подсветкой, все многообразие конструкций сводится к двум схемам:

  • Обустройство второго яруса двухуровневого потолка в виде кессона или короба по периметру, с встроенной потаенной или открытой подсветкой;
  • Обратный вариант. Второй ярус оформляется в виде подвесной части, расположенной в центре потолочного перекрытия. Вариант с декоративным элементом в центре

В обоих случаях первый ярус двухуровневого потолка выполняет функции фона или экрана, закрывающего черновую поверхность потолочного перекрытия. Гипсокартон первого яруса также служит отражающим экраном для встроенной ленточной подсветки.

Важно! Смысл изготовления потолочной облицовки в виде двухуровневой конструкции заключается в возможности использования специфического способа освещения потолка. Без подсветки декоративная двухуровневая конструкция, висящая над головой, выглядит незаконченной

Поэтому, прежде чем выбирать проект или схему устройства потолка из гипсокартона, первым делом выполняют планировку подсветки

Без подсветки декоративная двухуровневая конструкция, висящая над головой, выглядит незаконченной. Поэтому, прежде чем выбирать проект или схему устройства потолка из гипсокартона, первым делом выполняют планировку подсветки.

Схемы двухуровневых потолков из гипсокартона с подсветкой: фото

Наиболее сложными для изготовления своими руками считаются проекты и схемы с центральным расположением нижнего яруса. Понятно, что благодаря правильно построенной системе подсветки такие конструкции смотрятся намного эффектнее и выразительнее.

Центральную деталь двухуровневого потолка можно комбинировать с боковыми кессонами

Иногда центр потолка выполняют скругленной формы, это придает конструкции более изящный вид, но сложность выполнения работ увеличивается на порядок.

Резные контуры и скругленные формы делают декор более эффектным, но и работы добавляется в несколько раз

Для первого опыта лучше выбирать простейшие конструкции с подсветкой и декоративными нишами, уложенными по периметру потолка. Такие схемы не потребуют специальных навыков планирования, но при правильном подборе дизайна могут выглядеть очень интересно и привлекательно.

Прямоугольные рамы – короба могут быть не менее эффектными

Усложнить схему можно, используя криволинейные переходы вместо прямых линий. Но для этого потребуется, как минимум, освоить своими руками технику сборки скругленных поверхностей из нарезного гипсокартона.

Прокладка электрической сети

Кабели освещения, транзитная проводка, провода динамиков прокладываются перед тем, как закрывается доступ к внутренней части двухуровневых конструкций. Прежде чем подшиваются горизонтальные полосы ярусов, обязательно выполняется работа по укладке электрических проводов.

Разметка точек подключения делается на потолке, иногда на профиле кусочками изоленты. Для удобного подключения светильника кабель сворачивается в петлю. Рекомендуется делать это с запасом.

Провода предварительно очищаются и снабжаются клеммами. Жилу при этом желательно не разрывать. С помощью небольших коробок отдельные линии освещения сводятся в общую магистраль. Коробки закрепляются на потолке. Магистраль соединяется с 4 или 5 жильным проводом общей сети, где выполняется развязка на выключатели.

При включении в осветительную сеть ЭПРА или трансформатора напряжения они устанавливаются на небольшом расстоянии от источника питания. Подобная аппаратура выпускается в защищенном корпусе. Крепеж к потолку рекомендуется делать на подложке с противопожарными свойствами.

Преимущества двухуровневой конструкции потолка

Двухуровневый потолок с подсветкой из гипсокартона в первую очередь меняет интерьер помещения даже в том случае, если монтируется не во время ремонта. Он часто используется с целью скрыть трещины или подтеки на основном перекрытии. Многих привлекает возможность визуально удлинить или расширить помещение, воплотить в жизнь собственную оригинальную идею.

Преимущества подвесной двухуровневой конструкции для помещений различного назначения:

  • в кухне скрываются системы кондиционирования (вентиляции), помещение делится на зоны, продуманная схема освещения визуально расширяет площадь;
  • в гостиной пространство разграничивается на зоны, в этом помещении можно использовать необычный рельеф, контрасты, насыщенные расцветки, картины;
  • в спальне создается атмосфера, способствующая расслаблению и отдыху, если не используются крупные фигуры и слишком яркие цвета;
  • в детской можно принтами или фотопечатью создать сказочную, радостную, даже праздничную атмосферу, переносящую ребенка в мир игры.

Основные этапы создания потолка из гипсокартона своими руками

Чтобы будущий потолок не разочаровал владельца, необходимо:

  • вдумчиво разработать дизайн и чертежи на его основе;
  • определить расположение светильников и коммуникаций, скрытых в подвесном потолке;
  • выбрать тип конструкции – вначале первый ярус, к нему крепится второй или вначале второй ярус по периметру, внутри него крепится первый (более высокий);
  • рассчитать потребное количество материала;
  • смонтировать конструкцию.

Разберем этапы подробнее.

Эскизы и чертежи

Как и в любом деле, первая стадия – это разработка эскизов, определение вида будущего изделия.

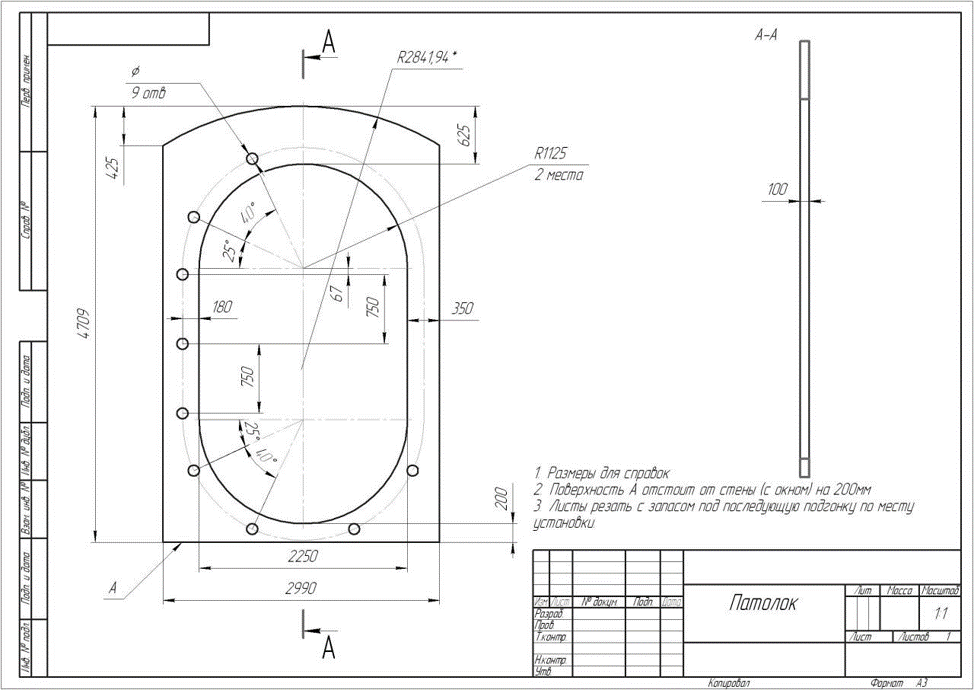

Далее необходимо на основании предварительных эскизов выполнить чертеж, указывая на нем все размеры и заранее «прикидывая» размещение листов ГКЛ и крепежных профилей.

Удобнее всего работать в специальных программах, но вручную это тоже не сложно

Особенно важно правильно вычертить дуги и кривые линии, поскольку точность их сопряжения и правильность изгиба крепежного профиля сильно влияют на конечный вид изделия

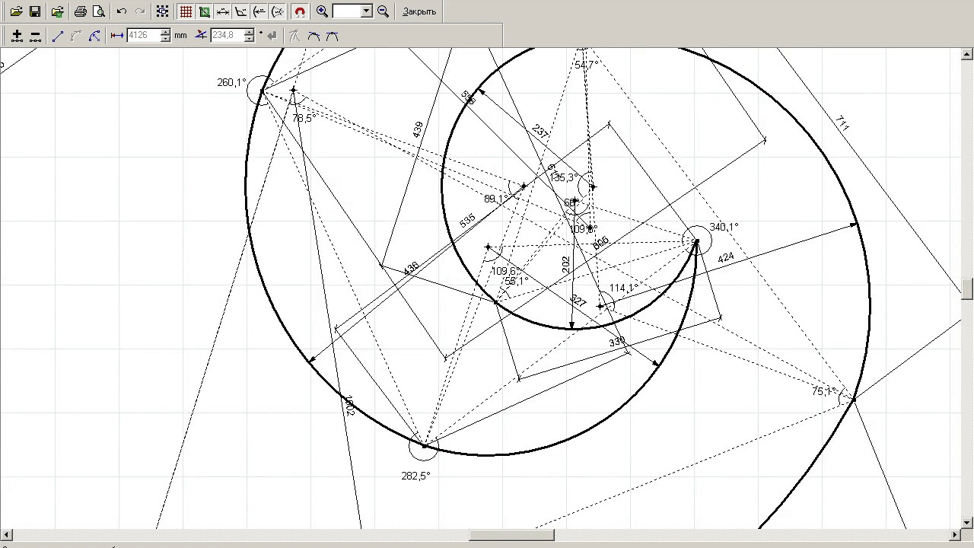

На видео приведен пример работы с чертежной программой для точного вычерчивания криволинейных контуров.

Важно: начинающему мастеру лучше работать с прямолинейными фигурами – многоугольниками, прямоугольниками – или максимально простыми криволинейными (круги, овалы, дуги). Сложные контуры самостоятельно выполнить сложно, лучше поручить такую работу профессионалу.

Расчет

После подготовки чертежа на первый план выходит расчет – сколько листов и крепежа потребуется, какой должна быть толщина листов, какие профили и так далее.

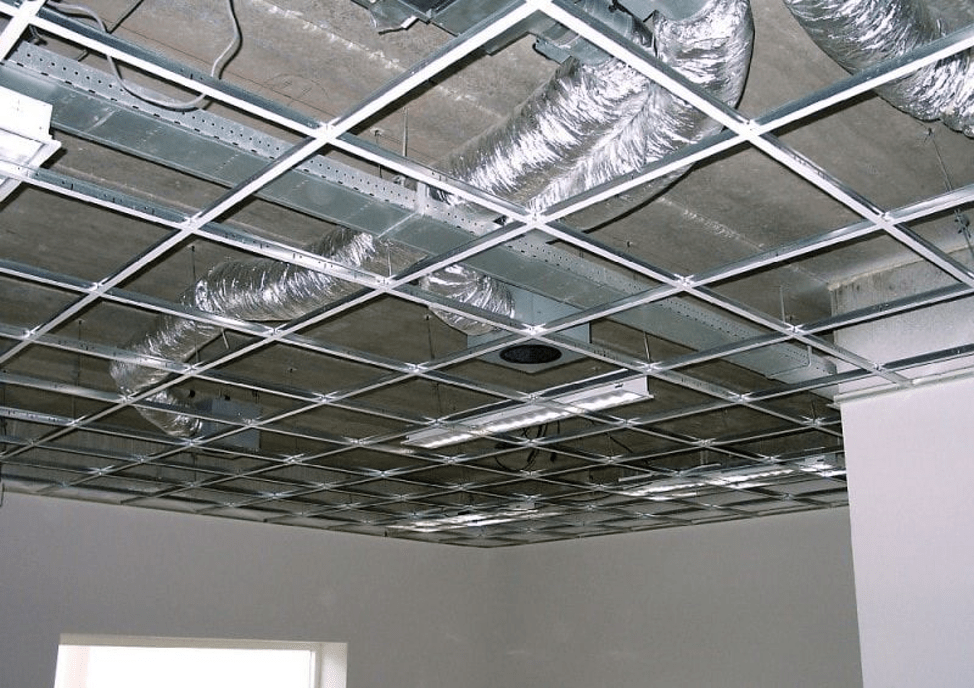

Если выше подвесного потолка будут прокладываться коммуникации, следует учесть это при выборе расстояния от базовой плоскости до чернового (существующего) потолка, причем сразу же закладывать определенный запас на монтаж креплений.

То же самое касается устройства тепло- и звукоизоляции потолка.

Важно: если черновой потолок идеально ровный, допустимо верхний уровень подвесной конструкции монтировать не на крепеж, а на клей. Это позволит существенно снизить расходы.. Если предполагается подсветка всей поверхности подвесного потолка из гипсокартона (например, имитация звездного неба), о непосредственной наклейке на черновой потолок не может быть речи, в любом случае необходимо будет пространство, достаточное для прокладки кабелей и размещения светильников

Если предполагается подсветка всей поверхности подвесного потолка из гипсокартона (например, имитация звездного неба), о непосредственной наклейке на черновой потолок не может быть речи, в любом случае необходимо будет пространство, достаточное для прокладки кабелей и размещения светильников.

Закупка материалов осуществляется с запасом не менее 10%, для неопытного мастера допустим запас 15% на крепеж.

Основная работа

Только после того, как все необходимое закуплено, можно приступать к работе:

  • крепить профили в соответствии с планом;
  • монтировать коммуникации, утепление, светильники;
  • обшивать конструкцию гипсокартоном;
  • шпаклевать швы и всю поверхность;
  • отделывать потолок.

Важно: замена цвета листов может негативно сказаться на конечном виде отделки, поскольку небольшое различие оттенков проявляется сильнее при использовании светлой краски или штукатурки.

Используемые материалы и инструменты

Делая двойной потолок, будем использовать стандартный список материалов, применяемых при монтаже ГКЛ:

  • Металлические профили UD и CD. Конечно, можно использовать в качестве каркаса деревянные рейки, но конструкция из профилей получается намного легче. Кроме того, при наличии криволинейных поверхностей каркас из реек будет сделать очень трудно.
  • Гипсокартон для потолка толщиной от 8 до 9,5 мм. Потолок из гипсокартона с подсветкой может делаться и из обычного ГКЛ толщиной 12, 5 мм, но это приведет только к ненужным сложностям. Потолок практически не несет какой-то серьезной нагрузки, а с тонким гипсокартоном значительно проще работать, особенно сгибать.
  • Крепежные элементы: прямые подвесы, различные соединители профилей, саморезы по металлу, дюбели для крепления профилей к стене.

Инструменты понадобятся самые простые:

  • Перфоратор.
  • Шуроповерт.
  • Ножовка по металлу для резки гипсокартона.
  • Ножницы по металлу – ими будут отрезаться или надрезаться профили.
  • Малярный нож.
  • Измерительный инструмент: уровень (лучше лазерный или водяной), рулетка, отвес, отбивочный шнур.

Пошаговый алгоритм установки потолков из гипсокартона

Подготовка поверхности

При монтаже гипсокартона на потолок следует отметить горизонтальный уровень помещения. Можно сделать это с помощью гидроуровня. Однако работа с ним требует наличия определенных навыков. Значительно проще работать с лазерным уровнем. Но стоит он значительно дороже водяного. Для разметки горизонтали нужно в углах помещения сделать маленькие заметины карандашом. Далее следует измерить расстояние от потолка до заметин и отметить его. Впоследствии по отбивке по периметру стены закрепляется стеновой профиль UD дюбелями с шагом в 50 см.

Монтаж скелета

Потом следует сборка каркаса. После окончания работ с разметкой необходимо прикрепить подвесы. Для этого следует замерить длину линий на потолке и подготовить профили меньше на 1 см отмеренной черты.

Монтаж перемычек в каркас из профилей для потолка из гипсокартона.

Располагаются профили СD на дистанции 40 см по длине гипсокартона, чтобы стыки листов по длине находились на профиле. Также по линиям следует закрепить подвески или дистанцеры с шагом в 1 м

Следует обратить внимание, чтобы подвесы на соседних направляющих шли не рядом, а в шахматном порядке

После закрепления подвесов устанавливаем профили и крепим их к дистанцерам или подвескам. На стены профили крепятся по периметру на стеновые направляющие UD. В стыках используем крестовины или крабы, которые крепим на саморезы. Схема монтажа гипсокартонного потолка требует точной фиксации верхней направляющей и проверки шага. Дело в том, что лист гипсокартона имеет идеальную геометрию и допустимая погрешность при креплении может составлять не более 0,5 см на всю высоту листа. Так собирается вся несущая обрешетка конструкции.

Крепление листов

Лист плотно прикладывается к подготовленной обрешетке таким образом, чтобы один край шел вплотную к стене, а другой располагался на самой середине профиля CD. Крепить листы к профилям необходимо с помощью саморезов по металлу 25 мм в длину.

Финишная отделка

Шпаклевка готовой поверхности проводится в несколько этапов. Первым слоем заполняются основные глубокие поры, а скрываются шляпки саморезов. На высыхание первого слоя стоит отвести не менее 24 часов. Далее поверхность обрабатывается мелкозернистым наждачным листом, закрепленным в специальном держателе. Только после этого можно нанести финишный слой шпаклевки и вновь обработать наждачной бумагой.

Схема сборки каркаса путем монтажа оцинкованного профиля под гипсокартон.

Если вы планируете окрашивание гипсокартонного потолка, следует выбирать шпаклевку самого высокого качества, если в планах отделка при помощи обоев (простых, объемных или стеклообоев), требования к качеству шва можно снизить. В комнатах, которые имеют 2 окна, завершающее окрашивание гипсокартонного потолка следует делать перпендикулярно окну, выходящему на солнечную сторону.

Если вы планируете создать двухуровневую гипсокартонную конструкцию, то второй уровень можно сделать в виде интересного фигурного узора. Рассмотрим порядок работ на примере утопленного шара. Алгоритм возведения устройства предельно прост и заключается в следующих этапах:

  1. Отбиваем высоту от первого уровня для второго потолка.
  2. Рисуем на потолке круг. Можно сделать это с помощью нитки и карандаша. Длина нитки будет радиусом круга.
  3. Необходимо прикрепить CD профили к первому потолку. Лучше продумать конструкцию так, чтобы большая часть крепилась к ребрам жесткости первого потолка. В радиусных участках нужно изогнуть профиль с помощью надрезов.
  4. Выводим провода для ламп и светильников.
  5. Не забываем про ребра жесткости.
  6. С помощью ножовки придаем гипсокартону нужную форму, крепим получившиеся фигуры к профилю с помощью клопов.
  7. Вырезаем отверстия для ламп.
  8. Обшиваем видную металлическую полосу гипсокартоном. Для этого мочим материал водой, выгибаем и крепим.
  9. Далее идут завершающие работы по штукатурке и окраске, алгоритм которых описан выше.

Как сделать двухуровневый потолок из гипсокартона – инструкция по монтажу

Следует отметить, что среди профессионалов есть разногласия, в каком порядке осуществлять устройство ярусов. Можно выделить два способа.

В первом случае, работы начинают с монтажа каркаса первого уровня. А затем к нему подвешивают остов второго яруса. Применимо, если площадь второго яруса незначительна, потому, что фактически весь вес второго каркаса приходится на листы первого.

Во втором случае, каркас второго яруса собирают первым, а уже между его элементами делают каркас первого. Более сложная конструкция.

Мы поговорим более подробно о первом варианте монтажа двухуровневого потолка. Это даст вам базовые сведения о монтаже. Второй вариант, более сложный, опишем ниже и проиллюстрируем на фото.

Делаем двухуровневый потолок из гипсокартона последовательно и в соответствии с инструкцией, тогда работа будет выполнена качественно.

Как делать разметку потолка

Разметку нужно делать в полном соответствии с чертежом, на этом этапе ошибки недопустимы, так как малейшее несоответствие может привести к проблемам в монтаже конструкции.

К тому же, это единственный способ сделать двухуровневый потолок идеально ровным.

На потолок переносятся все линии, очерчивающие короб, поэтому очень важно правильно отобразить изгиб линий, особенно, если планируется сложная геометрическая форма. Для этого на стене ставят исходную точку, на которую будет равняться нижняя горизонтальная линия каркаса

Для этого на стене ставят исходную точку, на которую будет равняться нижняя горизонтальная линия каркаса.

Дальнейшую разметку проводят по периметру помещения, ориентируясь по водному или реечному уровню.

Для нанесения горизонтальной линии используют специальные карандаши.

На фото: так выглядит гидроуровень.

Далее необходимо отметить расположение подвесов для монтажа первого уровня.

Это делают так: сначала на потолке продольными линиями отмечают внутренние границы второго уровня, затем на одной стороне ставят точки на расстоянии 50 см, а на другой, расположенной перпендикулярно, на расстоянии 60 см.

Пересечения двух условных линий, проведенных по точкам, должны быть под прямым углом. Это и есть места, где будут расположены подвесы.

На фото показано, как выглядит разметка потолка.

Крышка своими руками

Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:

  1. Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
  2. Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
  3. Покрываем готовые детали антисептиком.
  4. Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
  5. Следующим слоем идет термоизоляционный материал.
  6. Поверх обрешетки ложится финальный слой из досок.

Металлические крышки делаются следующим образом:

  1. Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
  2. Из листа металла вырезается заготовка нужных размеров.
  3. На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
  4. Утепление каркаса крышки термоизоляционным материалом.
  5. Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.

Проектирование

Спроектировать и смонтировать потолок из гипсокартона возможно своими руками, тем самым не сильно обременив сметный бюджет. Какой потолок получится сделать своими руками? У соседа понравился, можно как у него. Но нет. Как у соседа делать не будем. Будем делать свой потолок, такой, какой подойдёт именно вам и вашему интерьеру.

Приступая к проектированию двухуровневого потолка из гипсокартона, определите, для чего нужна эта конструкция в вашем помещении. Будет ли она выполнять только технические задачи или возьмёт на себя часть декоративных функций.

Наверняка вы видели как выглядят потолки из гипсокартона. Двухуровневые не редкость в наших домах. На листе бумаги, начертите в масштабе план комнаты, обозначьте все конструктивные элементы и коммуникации, которые придётся скрыть. Подумайте, что вы будете делать в этой комнате, определите зоны, обозначьте мебель.

Конструктив

Если придётся скрывать объёмные элементы (воздуховоды, трубы, несущие конструкции), примите за данность — здесь понижение уровня обязательно. Двухъярусный потолок из гипсокартона надёжно скроет неприглядные коммуникации.

С помощью перепадов высоты легко зонировать помещение. Если потолки и без того невысокие и занижать их не хочется, то можно добиться неожиданного эффекта, незначительно понизив периметр. Центральная часть комнаты визуально станет выше. Эффект усилится закарнизной подсветкой. И наоборот: если хочется придать уют части комнаты (например, спальной зоны), потолок здесь понижают.

Каркас верхнего уровня

Верхний уровень потолка может быть:

  • Штукатурным (то есть представлять собой выровненное перекрытие);
  • Натяжным. В этом случае натяжное полотно (ткань или виниловая пленка) монтируется на закрепленном, усиленном каркасом багете;


Потолок в прихожей с верхним натяжным и нижним гипсокартонным уровнями

Гипсокартонным. Эта технология двухуровневых потолков из гипсокартона позволяет скрыть значительные неровности перекрытия и снабдить оба уровня встроенными светильниками. Именно с ней мы и познакомимся.

Проще всего собрать обрешетку из профилей ПП, ПНП и прямых подвесов. Это делается так:

  1. Разметьте на стенах горизонтальную линию, вдоль которой будет крепиться профиль ПНП. Если в верхний уровень потолка предстоит устанавливать встраиваемые светильники, она должна отстоять от перекрытия на 4-8 см (в зависимости от габаритов корпусов светильников);


Разметка положения ПНП на стенах

  1. Используя дюбель-гвозди, закрепите по разметке направляющие профили. Они монтируются встык или с небольшим перекрытием (конец профиля вставляется в соседний). Шаг крепления — полметра. Отверстия бурятся перфоратором прямо через прижатый к стене профиль;


Крепление дюбель-гвоздями направляющих

  1. Разметьте на перекрытии с 60-сантиметровым шагом положение профилей обрешетки;
  1. С тем же шагом закрепите вдоль линий выполненной вами разметки подвесы;


Крепление прямых подвесов

  1. Подрежьте по длине и вставьте концами в закрепленные на стене направляющие потолочные профили, затем прижмите их к перекрытию загнутыми и сцепленными между собой ушами подвесов;
  1. Натяните между направляющими поперек обрешетки шнур. Он послужит ориентиром, позволяющим выровнять ПП в горизонтальной плоскости;
  2. По одному освобождайте профили от ушей подвесов, выравнивайте по натянутому шнуру и прикручивайте к ним.


Собранная обрешетка и шнур для контроля положения профилей

Особенности проектирования двухуровневого гипсокартонного потолка

  1. Высота комнаты. Двухуровневый потолок отнимает почти 10 см высоты потолка. Чтобы сэкономить пространство, можно выровнять покрытие и на него установить второй ярус.
  2. Освещение. Продумать месторасположение светильников нужно еще на этапе проектирования. Учтите, с помощью грамотно подобранных и расставленных осветительных приборов можно зонировать комнату или делать акцент на нужных элементах декора.
  3. Уровень влажности. Монтаж обычного гипсокартона в помещениях с высокой влажностью не осуществляется. Для этого выпускаются специальные влагостойкие листы. Они отличаются зеленоватым оттенком картона. Для установки на кухне, где влажность не намного повышена, подойдут обычные листы, но обработать их следует несколькими грунтовочными слоями.

Подготовка поверхности и разметка

В самом начале надо освободить комнату от мебели и других вещей. Пол следует закрыть пленкой. Обрабатываемая поверхность очищается от старого покрытия.

После этого можно приступать к разметке. Предварительно замерьте высоту углов и идентифицируйте самый низкий из них. Чтобы обеспечить ровную конструкцию по горизонтали, следует ориентироваться именно на этот угол.

В качестве разметки можно провести прямую линию на стене, используемую для монтажа профилей. Отметка точками поможет сориентироваться по прямому подвесу.

Если длина противоположных сторон различается, то необходимо произвести выравнивание по горизонтали и затем сделать необходимую разметку. Она определяется проектом, который вы выбрали.

Установка каркаса первого уровня

Для доступного примера можно взять проект «На кухне». Убирается вся мебель, которая будет мешать при монтаже двухуровневого потолка на кухне, и последующих операциях. Далее, очищается потолок от грязи, обоев, обвисшей краски или штукатурки. Наносится грунтовка с антисептиком против паразитов.Процесс установки первого уровня из профилейДалее, требуется нанести все линии и нужные точки, которые есть в подготовленном чертеже. Электропровода прячутся в «рукав» и фиксируются в верхнем углу под потолочной базой, для того чтобы не было помех. НП (направляющие профиля) крепятся на стены так, чтобы нижняя граница профиля совпадала с нанесенной линией. Крепежи следует устанавливать через 40 см.

Далее, берется ПП (потолочный профиль) и из него нарезаются отрезки размером меньше цифры от потолка до НП на 1см (то есть, если от потолка до НП 12 см, тогда отрезок ПП должен быть 11 см). С одной стороны отрезка требуется срезать бока на 2.5см., а сама основа немного зауживается с двух концов. Это получаются подвесы. Они прикрепляются к ПП с шагом до 60 см. В местах стыков ГКЛ и на поворотах их следует прикрепить практически рядом для усиления конструкции. На «язычок» отрезка крепится направляющий профиль с помощью крепежей. Для того чтобы НП был на одной линии по всей конструкции, требуется следить за этим при помощи рулетки. Измерять расстояние вертикально на каждом прикрученном участке. Далее, на потолочной основе отмечаются точки будущих точечных осветительных приборов. К этим точка тянется проводка, а также выводятся провода для выключателя. Провод должен быть на 20 см. больше, чем конструкция потолка.Схема устройства осветительных приборов на двухуровневом потолкеОт НП в стене к НП далее по конструкции ставятся куски ПП, размер которых равен расстоянию НП. ПП вставляется в НП на стене, нужно использовать угольник. После этого каждое соединение фиксируется саморезами. Когда конструкция 1-го уровня готова, боковые части зашиваются гипсокартоном. Для кухни лучше выбирать оцинкованный профиль, а не гипсокартон зеленого цвета (влагостойкий). Поскольку там всегда что-то кипит и жарится.

Где сделать перепад для потолка

Итак, первым делом надо определить где у нас будет перепад потолков, определившись с перепадом необходимо верхний потолок выдвинуть за место перепада на 10 сантиметров. Желательно чтоб, в том месте где будет перепад, на верхнем потолке стояли скобы. Зашиваем верхний потолок, затем крепим направляющую основанием на верхний потолок, по стенам делаем опуски из направляющих до уровня нижнего потолка, отрезаем полосы гипсокартона по размеру, крепим к верхней и боковым направляющим эти полосы.

После чего под уровень нижнего потолка подставляем нижнюю направляющую, затем крепим его к полосам гипсокартона основанием в некоторых местах.

Как сделать перемычки из профилей

Все полностью не обкручиваем, потому-что нам надо вставить перемычки из профилей, перемычка вырезается с одной стороны с «язычком» — это значит обрезаем боковые полочки у профиля на 2.5 сантиметра, а основание оставляем. Размер этой перемычки вместе с «язычком» должен быть не больше ширины полос гипсокартона. Вставляем эти перемычки на расстоянии между собой 60 сантиметров и прикручиваем саморезами через гипсокартон в два металла. Тем самым мы соединяем жестко между собой металл, что благоприятно скажется на конструкции. Дальше все по плану сборки одноуровневого потолка. Цена на такой гипсокартон колеблется от 290 рублей до 325 руб. Стоимость оцинкованного профиля 70 руб. Потолок на кухне из гипсокартона делается с осветительными приборами, которыми подсвечивается стол и плита. Варианты двухуровневых потолков из гипсокартона можно увидеть на фото. По такому принципу делается 1-ый уровень потолка и в остальных комнатах.

Схемы и эскизы двухуровневых потолков из гипсокартона

Знание того, что вы хотите видеть на потолке, по итогу существенно упростит вам расчет материала и работу.

Прежде чем сделать чертежи потолка, ознакомьтесь с тем, какие виды двухуровневых потолков из гипсокартона существуют.

Потолок из гипсокартона с подсветкой – способы монтажа

Первый способ заключается в устройстве второго уровня без монтажа первого. Используется если у вас идеальная поверхность потолка. А светильник предполагается разместить в каркасе.

Схема устройства двухуровневого потолка из гипсокартона – первый способ

Подход тот же. Но светильники монтируются и сбоку каркаса.

Схема устройства двухуровневого потолка из гипсокартона – второй способ

Монтаж двух каркасов. Светильники монтируются во втором из них.

Схема устройства двухуровневого потолка из гипсокартона – третий способ

Подход к монтажу тот же. Но светильники располагаются и по периметру второго яруса.

Схема устройства двухуровневого потолка из гипсокартона – четвертый способ

Аналогичный подход. Но для боковых светильников вместо каркаса предусмотрено обустройство полипропиленового профиля, который приклеивается на каркас второго уровня с помощью шпатлевки.

Схема устройства двухуровневого потолка из гипсокартона – пятый способ

Используя один из представленных базовых видов монтажа, вы легко сможете создать такие эскизы двухуровневого потолка, которые понравятся всем членам семьи.

Как сделать простой гипсокартонный двухуровневый потолок

Вариантов конфигурации двухуровневых потолков очень много. Это могут быть как простые короба для зонирования помещения, так и сложные рельефные конструкции. В соответствующем разделе статьи будет представлено видео монтажа двухуровневого потолка с нишами для светодиодной подсветки. А сейчас рассмотрим устройство простого дугообразного выступа.

Разметка

Прежде всего, необходимо определить кривизну дуги, по которой будет проходить граница двух потолочных зон и обозначить её прямо на потолке. Далее при помощи уровня делаются отметки в месте крепления направляющих к стенам и соединяются прямыми линиями.

Каркас

Профиль к потолку и бетонным стенам крепится дюбелями, для чего перфоратором делаются отверстия на расстоянии не более 50 см. Изогнутую часть конструкции можно сделать из специального дугообразного профиля или надрезать прямой в нескольких местах.

Затем полоса гипсокартона, равная по ширине высоте второго уровня потолка, прикручивается к дуге из металлопрофиля саморезами с шагом не более 10 см, а если радиус изгиба небольшой – то чаще.

Для почти прямой дуги можно использовать деталь без предварительной обработки, а если линия изогнута достаточно сильно, то нужно намочить или надрезать гипсокартон.

Следующий этап – установка дугообразного профиля с внутренней стороны уже закреплённой на потолке полосы гипсокартона.

Крепится он опять же при помощи саморезов. Затем к потолку прикручиваются подвесы, на которых будут держаться поперечные планки, соединяющие дугу с направляющими.

Чтобы конструкция не провисала в итоге, на данном стадии процесса нужно натянуть нить между направляющей и дугой, по которой перемычки выравниваются перед прикреплением к отвесам. Этот заключительный этап монтажа каркаса выполняется при помощи «крабов», а свободные концы подвесов обрезаются или загибаются вверх.

Создание каркасной основы:

Крепление поперечного профиля:

В результате получается каркасная основа:

Обшивка

На завершающей стадии крепятся вырезанные по предварительным чертежам детали второго уровня потолка. Делать это нужно как минимум с одним помощником, поскольку гипсокартон довольно тяжёл. Наёмные профессиональные отделочники могут справиться с задачей при помощи специальных домкратов, но если ремонт делается своими руками, то без напарника не обойтись.

Прикручивать листы к металлопрофилю нужно саморезами, слегка втапливая их в поверхность (не более, чем на 1 мм).

В дальнейшем это значительно облегчит финишную отделку и поможет добиться безупречно ровной поверхности. Максимальное расстояние между точками крепления – 10 см. не стоит пытаться сэкономить на крепеже: чем больше саморезов, тем прочнее конструкция.

Как быстро разрезать гипсокартон (видео)

Отделка перед покраской

Обычно гипсокартонные потолки шпаклюются трижды:

  • Сначала все швы и следы от саморезов тщательно замазываются с помощью шпателя.
  • Стыки деталей между собой армируются полосами монтажной сетки пока шпаклёвка не высохла, а затем наносится второй сплошной слой.
  • Когда он высохнет, желательно прогрунтовать валиком всю поверхность и покрыть её шпаклёвкой в третий раз.
  • После высыхания все имеющиеся недочёты устраняются наждачной бумагой, а второй уровень потолка становится идеально гладким.

Разметка и монтаж первого уровня

Допустим, мы имеем нашу легендарную виртуальную комнату. В статье о возведении перегородки комната была поделена на две, вот теперь мы решили в одной из этих частей забацать красивый двухуровневый потолок. Составляем ее чертеж и прикидываем форму нашего будущего шедевра – он будет состоять из двух частей окружностей разного радиуса. Центр одной из них совпадает с центром оконного проема, а второй лежит на противоположной стене.

В общем, нам нужно собрать следующее:

Я брал окружности от балды, поэтому получил такие некрасивые значения радиусов, ну и не беда.

Должно получиться что-то такое:

Сначала нам нужно разметить первый уровень – тот, что выше. Считаем, что встраиваемых светильников в этой части потолка не будет, поэтому опускаем его на минимальное расстояние от чернового. Обычно достаточно 5 см. Чтобы быть на сто процентов уверенными, что профили у нас влезут, желательно водяным или лазерным уровнем промерять все углы комнаты, а заодно и середину, найти самую низкую точку и отступить от нее.

На втором уровне запланировано 6 точечных светильников, будем считать, что проводка под них у нас уже проложена.

С помощью водяного уровня нужно сделать на всех углах отметки горизонтали, которые затем соединить «отбивкой» (шнуроотбойным устройством). Вот наша стартовая линия:

По этой линии крепим направляющие профили, проклеенные уплотнительной лентой, используя дюбель-гвозди. Заводим их за самую дальнюю точку предполагаемого начала второго уровня на полметра. Одна стена в комнате у нас гипсокартонная, направляющий профиль крепится к ней при помощи обычных черных саморезов; стараемся попадать ими в стоечные профили.

Далее размечаем основные профили – те, которые будут крепиться к потолку подвесами. Здесь их удобно располагать поперек комнаты, чтобы не наращивать. Шаг берем 40 см, поскольку будем крепить ГКЛ на каркас опять же поперек комнаты – получится меньше швов, ведь ширина комнаты меньше длины листа гипсокартона. Ничего, кстати, не имею против шага в 60 см, многие выбирают его именно таким; но при шаге в 60 см нужно ставить еще и поперечные профили на КРАБы, это долго и дорого.

Последний основной профиль должен полностью находиться под вторым уровнем потолка. В нашем случае их потребовалось 8.

Теперь подвесы. У нас комната узкая, поэтому несущие профили (те, что поперек основным), как таковые, здесь не нужны, тем более что основные у нас идут с минимальным шагом. Поэтому для подвесов можно выбрать любой понравившийся вам шаг. Я беру 60 см. Хоть официальные технологии и позволяют брать шаг даже в метр, я считаю, что на подвесах экономить слишком опасно и никогда не ставлю их дальше 60 см друг от друга. Бурим перфоратором отверстия для подвесов и монтируем их на анкер-клинья, предварительно проклеив уплотнительной лентой.

После крепления каждого подвеса рекомендуется оттянуть их вниз для того, что бы потом они не отвисли сами, вместе с листами ГК. Теперь вставляем потолочные профили и крепим их к подвесам четырьмя саморезами каждый. Загибаем лишнюю длину или предварительно срезаем, как сделал я в примере. Если будет шумоизоляция, то непременно загибайте, это будут такие «вешалки» для минваты.

Обшиваем:

До конца обшивать нет смысла, останавливаемся, как только зашли за начало второго уровня, ставим на КРАБы поперечные перемычки, чтобы край последнего листа держался жестче:

Конечно, нужно резать ГКЛ примерно по форме потолка, но я не хочу умереть за компьютером, выделывая всякие кренделя с листами, поэтому изобразил их прямоугольными. Подвесы для второго уровня будут у меня проходить через дырки в первом уровне, а у вас все будет по-нормальному — с потолка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
