Электропроводка в бане своими руками: пошаговая инструкция

Подключение светильников и розеток

В бане наиболее опасным помещением является парилка, которая условно разделяется на 4 зоны:

  • В зоне 1 размещается лишь печь, включая электрическую или электрокаменку;
  • В зоне 2 на размещаемое электрооборудование, на которое требования по теплостойкости не распространяются;
  • В зоне 3 используемые приборам должны противостоять температуре свыше 125 градусов, а изоляция проводов и кабелей – не менее 170 градусов:
  • В зоне 4 подключаются только датчики температуры, например, для управления электропечами, срабатывающие от 140 градусов и с изоляцией проводов, как в 3 зоне.

Над печью вообще запрещается прокладывать какие-либо электрические провода, а в радиусе полуметра от нее размещать электрооборудование и приборы.

Светильники в парилке и в моечном помещении должны быть герметичными, которые, в том числе и светодиодные ленты, разрешается устанавливать только на стенах парилки не выше третьей зоны.

Выключатели рекомендуется размещать на высоте до 1 м со стороны дверной ручки или под потолком с управлением посредством шнура и вне парилки или моечного отделения.

В соответствии с положениями руководящих документов и стандартов выключатели располагаются так, чтобы при нажатии на нижнюю часть управляющей клавиши осуществлялось выключение света.

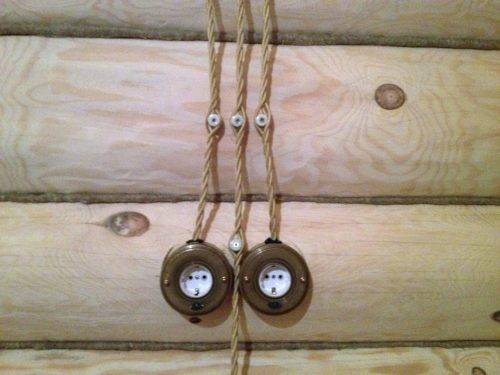

При открытом способе внутренней проводки используются изоляторы, пластиковый кабельный канал или гофрированный шланг, а для освещения комнаты отдыха и предбанника уместно использовать светодиодные светильники, так как они потребляют небольшую мощность.

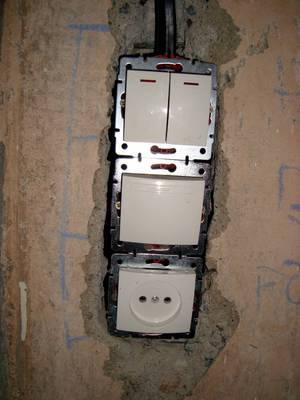

Электромонтаж розеток в бане производится на высоте более полуметра от пола и не ближе 60 см от источников воды, но в парилке и в моечном помещении установка штепсельных розеток исключается.

В других помещениях бани при скрытой электропроводке для вывода проводов следует использовать пластиковую гофру и подрозетники, а разводку кабелей и проводов рекомендуется осуществлять через чердак.

Электропроводку в бане своими руками следует вести строго горизонтально и вертикально, не допуская отклонение кабелей под углом, что касается в большей части скрытого способа проводки, но горизонтальные участки надо располагать в 20 см от потолка.

Распределительные коробки монтируются тоже на этом же уровне, а контакт в них между проводами одинаковой расцветки обеспечивается специальными соединителями, но лучше, когда используются паяные соединения.

Защитный пластиковый гофрированный рукав проводов должен заходить в распределительную коробку на 2,5-3 см, для чего подрезаются или убираются резиновые уплотнители из боковых отверстий, но особое внимание уделяется уплотнительному резиновому кольцу под крышкой, которое защищает внутренность коробки от проникновения влаги. Если возникает острая необходимость размещения соединения в воде, то участок после пайки следует обработать термоклеем и поместить его в термоусадочную трубку

Если возникает острая необходимость размещения соединения в воде, то участок после пайки следует обработать термоклеем и поместить его в термоусадочную трубку.

Наконец, архиважно проводить электромонтажные работы только при отключенном электричестве, повесив на распределительный щиток табличку с надписью:

а подачу напряжения производить в течение коротких промежутков времени лишь для контроля.

После окончания всех монтажных работ нелишне обратиться по месту расположения загородного владения в ближайшую электротехническую лабораторию для проведения приемо-сдаточных испытаний.

Подведение силового кабеля

Перед тем как делать проводку в бане и парилке, нужно правильно подвести силовой кабель. Это можно сделать подземным или воздушным способом. Последний более быстрый и выгодный, с экономической точки зрения. Для проведения силового кабеля под землёй вам понадобится больше времени и средств.

Воздушный способ установки

Если вы выбрали воздушный способ, то нужно учитывать жёсткие требования, касающиеся высоты расположения кабеля. Среди них выделяют следующие:

  1. Расстояние от кабеля до пешеходной части должно быть более 3,5 м.
  2. Кабель должен располагаться на высоте не менее шести метров над проезжей частью.
  3. Расстояние между опорами, на которых крепится кабель не должно превышать 25 м. В противном случае следует установить дополнительную опору.
  4. Вход силового кабеля в баню нужно делать на высоте не менее 2,75 м.

При воздушном способе подведения следует использовать СИП 4 (самонесущий изолирующий провод) без несущего троса. Следите, чтобы сечение жил из алюминия было равно шестнадцати квадратным миллиметрам. В зависимости от выбранного вами ввода (двухфазного или трёхфазного), будет меняться количество жил в кабеле.

Крепление подводимого кабеля можно осуществлять к внешней стороне здания бани. Перед этим следует поместить его в пластиковый короб или гофротрубу. На месте ввода кабеля в здание устанавливается бокс с размещённым в нём выключателем-автоматом. Это делается из-за того, что правилами запрещено вводить СИП в помещение бани.

Используют четырёх или двухполосный вылючатель-автомат. Этот выбор зависит от количества фаз. Непосредственно к выключателю подводят СИП, а из него будет выходить кабель, который в дальнейшем будет использован для разводки в здании бани. Отверстие в стене, к которому будет выполняться подвод кабеля, должно быть армировано металлической трубкой с заземлением. Использовать другие трубки (например, резиновые) небезопасно, так как с течением времени они станут хрупкими и потеряют свои изолирующие свойства.

Силовой кабель можно подвести к зданию бани с использованием трубы из стали:

  1. Для предотвращения попадания влаги, верхня часть трубы должна быть изогнута полукольцом.
  2. Нижний конец крепят с небольшим уклоном. Достаточно будет отклонить его в сторону улицы на десять градусов.
  3. Труба красится и в её низу просверливают отверстие для вытекания скопившегося конденсата.
  4. Верх трубы крепят с помощью сквозных болтов, а всю остальную часть — хомутами к зданию бани.
  5. Силовой кабель будет крепиться проволокой к штырям с изоляторами, которые обязательно должны быть на трубе. Выбирают алюминиевую проволоку для кабеля СИП.
  6. Провода, с помощью которых будет делаться разводка внутри бани, должны быть разрешены ПУЭ.

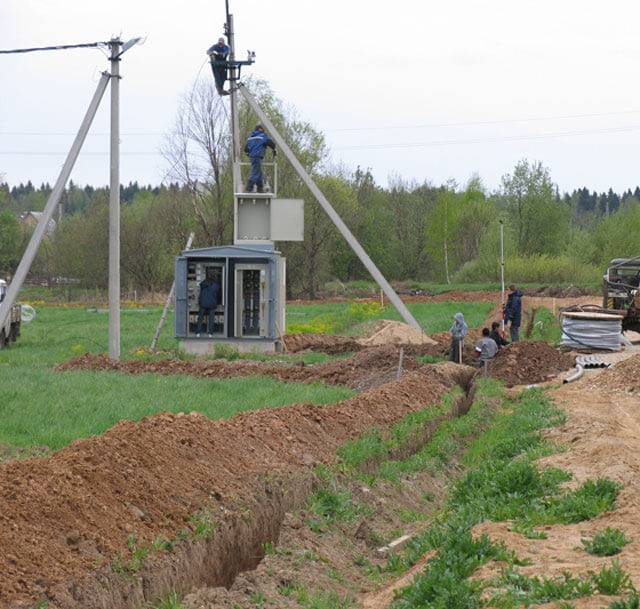

Описание подземного варианта

Такой способ подвода более дорогой, чем воздушный. Однако, проложенная под землёй линия надёжно защищена от повреждений и прослужит дольше воздушной. При подводе подземным способом следует использовать более дорогой кабель ВБбШв (бронированный с жилками из меди). Он гораздо прочнее, чем СИП, из-за расположенной между двумя оболочками, металлической оплётки.

Для прокладывания подземной части кабеля, нужно вырыть траншею глубиной не менее 70 см. Дно траншеи заполняется десятью сантиметрами песка, на который кладут кабель. Сверху засыпают песком и кладут ряд кирпичей. Их используют для более надёжной защиты кабеля.

Для вертикального опускания кабеля применяют уголки и металлические трубки. Ввод в здание осуществляют так же, как и при воздушном подключении.

Общие положения и начало монтажа

После того, как у вас на руках появились расчеты, нужно приобрести автоматы УЗО и силовой кабель нужной длины. Отдельно проводится и контур заземления — он необходим для защиты от утечки тока. Для подачи напряжения часто требуется отдельная линия электропередач — одна лишь электрокаменная печь имеет мощность не менее 6 киловатт. Подключение всей бани к линии, питающей дом (или гараж) непременно приведет к ее перегрузке.

Особых рекомендаций по прокладке кабелей нет: они должны быть максимально незаметными и не препятствовать комфортному пребыванию в сауне. Существует лишь один важный момент: дистанция между линиями и батареями/трубами должна превышать 1.5 метра. Также не допускается монтаж электрической проводки в бане в углах комнат и напротив дверных проемов.

Другим этапом является покупка понижащего трансформатора, который размещается рядом с распределительной коробкой. Он необходим для обеспечения безопасности: «заводить» сеть переменного тока с напряжением 220 вольт в парилку и предбанник попросту небезопасно. Но обойтись без освещения там не получится, так что использование понижающего трансформатора — первая необходимость. Питают же они маломощные низковольтные светильники: сейчас чаще всего используют светодиодные (LED) устройства.

Компании, которые профессионально занимаются сборкой бань, в своем большинстве используют провод ВВГнгLS 3×2,5. Внутри бани он может обеспечить питание всем приборам и установкам без перегрузок. Также его значительным преимуществом является и безопасность — оболочка кабеля не горит, а потому даже в случае короткого замыкания вы и ваши близкие останутся в безопасности, как и сама баня.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

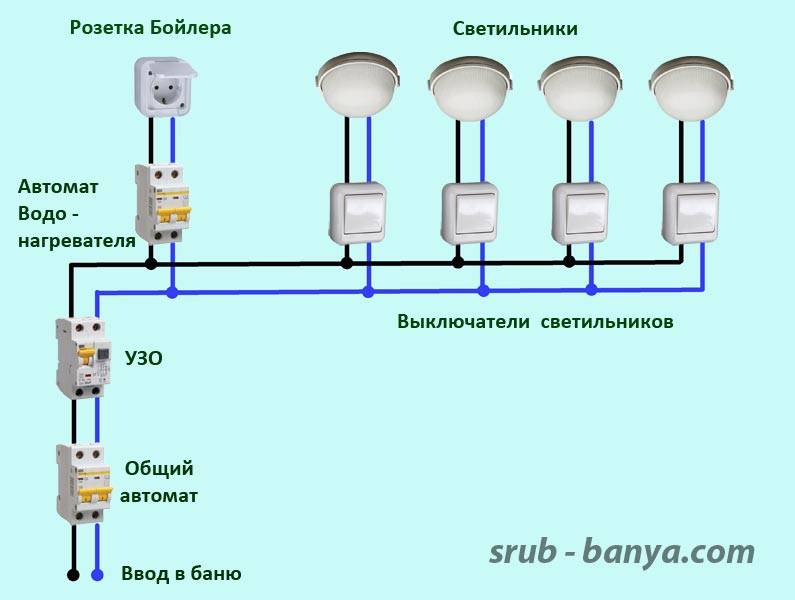

Схема подключения электроприборов.

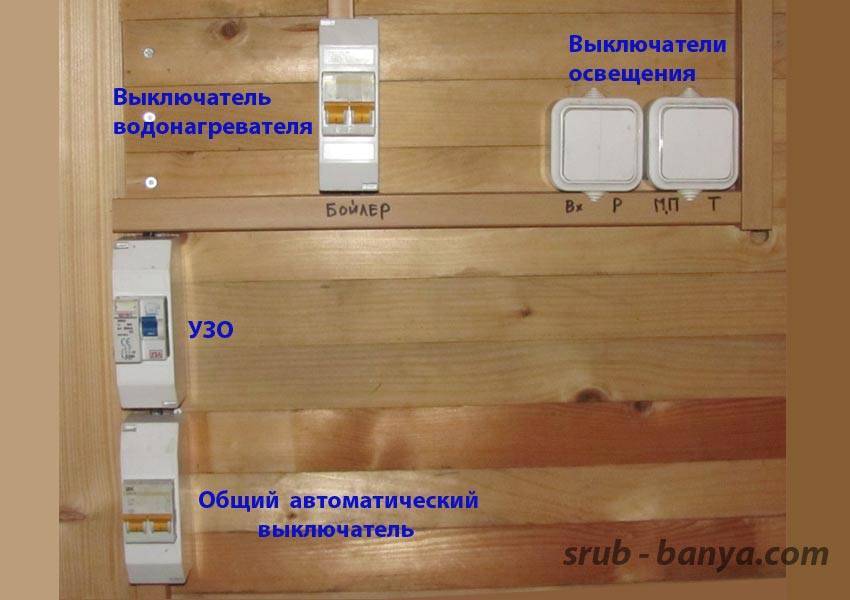

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения – УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО – выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения – УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

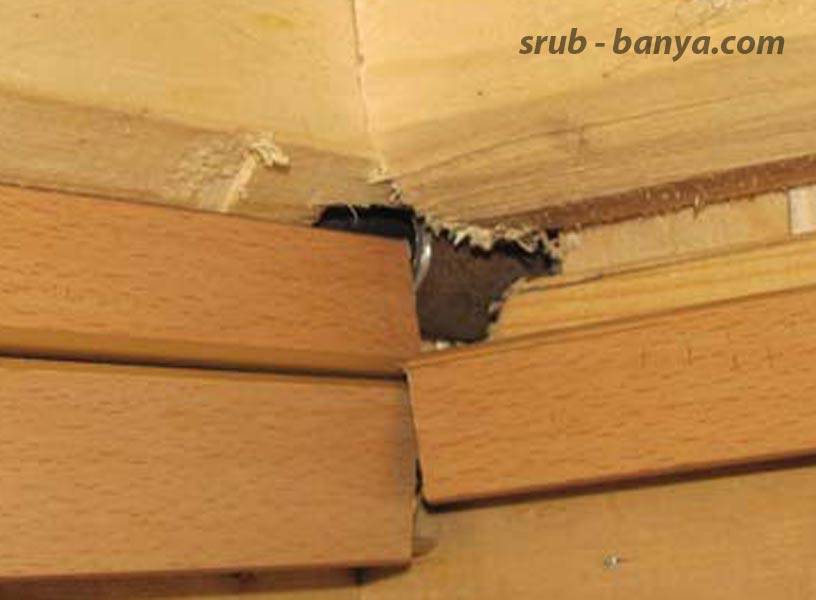

Проход проводки через перегородку – в металлической трубе.

Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

 На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

  • однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
  • трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

  • использование более мощных электрических приборов;
  • использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой;
подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля;
стоимость электрической энергии, поставляемой через такую сеть, выше;
на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.. Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать

На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен.

Специфика работы электропроводки в бане

Электропроводка в любом помещении является необходимым элементом благоустройства. Однако, она же служит основным источником опасности и требует большого внимания и тщательности во время монтажа. Электричество в бане используется намного активнее, чем в жилых помещениях, поскольку в большинстве отделений отсутствуют окна. Остаться без освещения во время принятия банных процедур весьма опасно, так как в темноте легко получить травмы или ожоги.

Отдельную сложность и ответственность представляет монтаж проводов и элементов схемы электропитания. В большинстве случаев используется скрытый монтаж, позволяющий защитить электрику от воздействия влажности и высоких температур. При этом, после установки обшивки доступ к проводке затрудняется, поэтому нельзя допускать никаких ошибок или небрежностей. Иначе, как минимум, пропадёт контакт проводов, а в самом сложном случае возникнет пожар. Отделка бани, как правило, производится из древесины и других горючих материалов, поэтому необходимо свести риск к минимуму.

Розетки с защитной крышкойИсточник veson.ru

Особое внимание необходимо уделять защите пользователей от контактов с электрическим током. Если в сауне используются электронагреватели, понадобится грамотно обустроенный заземляющий контур и автоматы отключения питания (УЗО)

Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением.

Особенности прокладки кабеля в зависимости от материала бани

Рекомендуется учесть следующие требования пожарной безопасности:

  1. От распределительного щита должен идти только целый провод. Никаких кусков, промежуточного крепежа быть не может.
  2. Проводить кабель прямо над печкой запрещено.
  3. При проводке рекомендуется применять защитное зануление.
  4. Жилы проводов между собой соединяют пайкой или сваркой. Скрутки недопустимы.
  5. Кабель не должен проходить рядом с окнами, дверьми, отопительными батареями.
  6. При установке бойлера, стиральной машины обязательно предусматривается заземление.
  7. Не используются проводники в металлических оболочках.
  8. Разводить кабели от распределительной коробки можно только строго горизонтально или вертикально.

Разберем нюансы укладки проводки в русских банях из разного материала.

В кирпичной

В кирпичных строениях применяется скрытый способ монтажа проводки. В стенах выдалбливаются каналы, в которые укладывается кабель и маскируется слоем штукатурки. Процесс трудозатратен, но пожаробезопасен.

Минус заключается в том, что, чтобы выявить поломку, придется портить отделку.

В деревянной

Нельзя укладывать кабеля внутрь пластиковых труб. Запрещено укладывать кабель под полом или между перекрытиями. Все провода могут идти сверху стены. Для маскировки можно использовать кабель-канал под цвет отделки помещения, но электрики советуют избегать таких решений.

В бане из блоков

В банях из пенобетона, газобетона, шлакоблока укладка проводки выполняется скрытым способом аналогично такому в кирпичных строениях.

Каким образом силовой кабель должен быть подведен к бане

Чтобы организовать электричество в бане необходимо его доставить по силовому кабелю от ближайшего источника электроэнергии. Существует два основных способа: воздушный и подземный. Быстрее и менее затратно, естественно, натянуть кабель по воздуху, но, если речь идет о безопасности, то стоит прокладывать его на глубине.

Если используется воздушный способ, то должны быть выдержаны следующие нормы:

  • высота над автомобильной дорогой – 6 метров;
  • над пешеходными участками – от 3,5 метра;
  • при расстоянии от ближайшей опоры до бани более 25 метров должна быть установлена промежуточная опора;
  • высота входного отверстия для кабеля, идущего к зданию, – от 2,75 метра.




При навесном способе монтажа используется самонесущий изолирующий провод (СИП-4) без несущего троса. Алюминиевые жилы данного кабеля в сечении имеют площадь 16 кв. мм. Количество жил зависит от того, на сколько фаз будет подсоединяться кабель. Существует двухфазный вариант на 2 и трехфазный – на 4 жилы.

Подводя кабель к стене бане, можно его закреплять на внешней стене здания, заложив предварительно в гофрированную трубку или кабель-канал из пластика. Вводить кабель напрямую запрещено, потому его стоит проводить через специальный бокс с автоматическим выключателем. Автомат подбирается так же с учетом количества подключаемых фаз на 2 или 4 полосы. С уличной стороны подводится СИП, а уже в помещении подключается нужный кабель.

Порог нагрузки, при которой срабатывает автомат, должен быть выше, чем у тех, что будут размещены внутри помещения. Через стену кабель должен быть проложен по металлической трубке с заземлением. Резиновая трубка при этом использоваться не может, поскольку через определенное время эксплуатации резина теряется свои антистатические свойства.

Еще один способ того, как провести электричество в бане, подразумевает прокладку силового кабеля по стальной трубе. Это не только надежнее, чем простое навешивание кабеля, но и эстетичнее. На фото и при визуальном осмотре трубка будет смотреться более эстетично.

Однако у этого способа имеется ряд условий:

  • верхний конец трубы прогибается в форме полукольца, чтобы влага не попадала внутрь;
  • нижний конец закрепляется так, чтобы она склонялась на 5-15 градусов в сторону улицы;
  • поверхность трубы окрашивается, а в самой нижней ее точке просверливается отверстие для того, чтобы конденсируемая жидкость стекала на улицу;
  • крепление к стене выполняется при помощи хомутов, а верхний конец вешается на стальную растяжку, закрепляемую сквозными болтами на крыше;
  • на трубе должны быть приделаны (приварены) изолированные штырьки (накрытые колпачками), на которые и будет закрепляться кабель при помощи алюминиевой проволоки;
  • на последнем этапе по металлической стойке пропускается вводной кабель того типа, что предусмотрен ПУЭ.

Высокая стоимость данного способа обуславливается тем, что используется более дорогой силовой кабель марки ВБбШв. Использовать вышеописанный провод для сауны и бани (СИП 4) нельзя, поскольку это запрещено ПУЭ. Его преимущество в том, что оболочка его называется бронированной из-за двойной оболочки с металлической оплеткой между слоями. Внутри оболочки спрятаны медные и обычно их четыре с сечением в 10 мм. кв. каждая.

Выполняется укладка следующим образом:

  1. Вырывается траншея глубиной 0,7-1,2 метра.
  2. На дно насыпается песчаный слой в 10 сантиметров толщиной.
  3. Затем укладывается сам кабель и просыпается песком.
  4. Поверх насыпи можно уложить кирпичный слой, который обеспечит механическую защиту кабелю.
  5. Для вертикального размещения кабеля следует использовать трубки и уголки из металла. Горизонтально их размещать нельзя, поскольку в полостях будет скапливаться конденсируемая влага.
  6. Вводить кабель необходимо по аналогии с воздушным типом монтажа.

Как сделать проводку в бане

Сделать проводку в бане своими руками возможно. Однако ввиду того, что эта операция достаточно сложная, лучше воспользоваться помощью профессионалов.

Начинать подготовку к установке проводки необходимо со сбора инструментов, которые потребуются для качественного монтажа электропроводки. Как только они готовы, можно переходить к следующим этапам:

  1. Выбор подходящего кабеля, имеющего повышенную термо- и влагозащиту, керамического изолятора для бани.
  2. Подготовка схемы электропроводки с указанием всех технических приспособлений, которые планируют к установке в бане. Необходимо заранее обдумать, где будет стоять конкретный прибор, чтобы облегчить последующий процесс монтажа электропроводки.
  3. Установка электрического щитка и осуществление разводки по всем помещениям банного комплекса.
  4. Подключение электрических приборов и розеток.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

  • отвертками для электромонтажных работ;
  • плоскогубцами и ножом;
  • изолентой;
  • строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
  • дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

  • перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
  • материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
  • шпатели.

Термостойкая изоляция для проводов

Полимерная изоляция проводов не выдерживает длительный нагрев. Потому при прокладке электропроводки необходимо брать специальные кабели, к которым предъявляют такие требования:

  1. Сохранение механических свойств, гибкости и пластичности при длительном контакте с нагретыми поверхностями и нахождении в условиях высокой влажности.
  2. Термическая стойкость изоляционного материала независимо от нагрева. В идеале провод должен выдерживать нагрузку в 400 В. При этом нагрев не оказывает видимое воздействие на оплетку кабеля. На полимерном покрытии должны отсутствовать следы деформаций, трещины и прочие повреждения.

Особое внимание нужно проявить при покупке термостойкого кабеля с фарфоровыми изоляторами для бани. Такая продукция подлежит обязательной государственной сертификации, потому при покупке стоит уточнить у продавца:

  • соответствует ли провод требованиям обязательной маркировки;
  • есть ли на изделие сертифицирующая документация согласно действующим ГОСТам;
  • проходил ли продукт проверку на соответствие гигиеническим стандартам.

Важно! Выбирая термостойкий кабель лучше посоветоваться с опытными специалистами. Далеко не все типы такого кабеля могут быть использованы для обустройства бани.

Внутренняя разводка

Если баня состоит из нескольких обособленных помещений, необходимо произвести монтаж проводки по всем комнатам. Учитывая повышенную пожарную опасность бани, нужно заблаговременно защитить проводку от возможного возгорания. Для этого она должна быть уложена в специальные кабель-каналы или гофру, изготовленные из негорючих материалов.

Когда вся проводка будет разведена по комнатам, ее необходимо соединить с фурнитурой и осветительными приборами. После выполнения этой операции кабель можно подсоединять к распределительному щитку, а именно к автоматическим выключателям, УЗО и прочим важным элементам оборудования.

Подключение электроприборов

Подключение различных технических устройств, которые используются в бане, должно проходить по строго определенному порядку. Прежде чем заниматься электропроводкой, нужно составить план-схему, на которой будут отмечены все приборы, планируемые к установке.

На схеме проводки нужно обозначить цифрами (1, 2, 3 и т. д.), и протянуть провода к распределительному щитку. В нем нужно присвоить каждому автомату отдельный номер (в зависимости от подключения конкретного прибора). Это позволит при необходимости быстро обесточить определенный прибор, не отключая энергосеть полностью. Также рекомендуют наклеить на щиток лист бумаги, на котором будет указано, какой прибор скрывается под конкретным цифровым обозначением.

Помимо автоматов, в щитке также должны стоять устройства защитного отключения. Если прибор вступит в контакт с водой, они автоматически обесточат его.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
