Формы крыш частных домов

Плоские и скатные варианты

Виды кровли (крыш) частных домов существенно различаются по внешнему виду, особенностям конструкции и затратам на их сооружение. Чтобы разобраться во всем этом многообразии форм, нужно для начала разделить их все на скатные и плоские:

Плоская

, которая укладывается на строго горизонтальном перекрытии здания. Она представляет собой многослойный пирог из термоизоляционных и гидроизоляционных материалов, уложенным в несколько слоев для образования монолитного покрытия, не пропускающего тепло и влагу.

Монтаж такой кровли обычно происходит путем наплавления или приклеивания рулонной гидроизоляции или специальной мембраны. Такой вариант не позволяет использовать пространство под крышей для организации чердака, а также требует оборудования мощной внутренней системы водоотведения.

Поэтому чаще плоские кровельные конструкции используются при возведении высотных домов, многоэтажек и производственных объектов. Также для можно использовать наливную гидроизоляцию.

Плоская кровля

Скатная

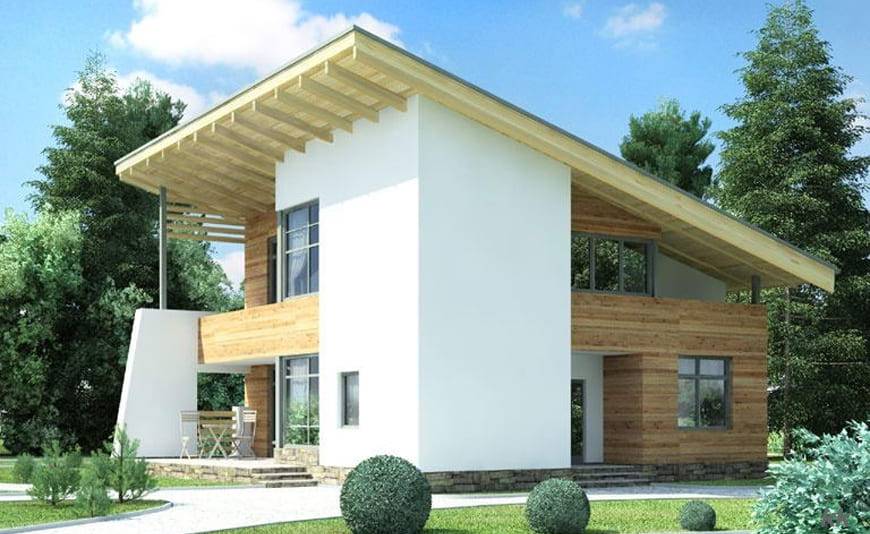

Скатной называют крышу, которая состоит из одного или нескольких скатов, расположенных под углом к основанию конструкции. Особенность скатных кровель – уклон ее скатов, позволяющий более эффективно отводить атмосферные осадки с ее поверхности.

Односкатный вариант является самым простым способом перекрыть сооружение, а с увеличением количества скатов повышается сложность и стоимость данного вида кровли.

Скатная кровля

Интересно, опытные строители подчеркивают рациональность и доказанную эффективность скатных кровель для частных домов. При сравнительно небольшой площади перекрытия этот вариант намного лучше защищает от протекания и холода. Кроме того, он более эстетичен и удобен при эксплуатации.

Коническая кровля

Конструкция конической кровли имеет форму конуса. Довольно редкий вид кровли, так как обустройство таких систем производится на домах круглой формы.

Конусообразные крыши могут быть полные и неполные.

Варианты проектирования

Чаще всего конические формы служат украшением. Они не несут функциональной нагрузки. Надо знать диаметр основания конуса, длину ската. При расчетах площади конуса определяется количество необходимых материалов.

Угол уклона

Угол уклона конусообразной кровли рассчитывается по формуле тангенса. При этом необходимо знать высоту конуса и длину стропильной ноги.

Стропильная система

Система каркаса конической крыши является висячей веерного типа. Используют дополнительные элементы: балки, раскосы, обрешетку, дополнительные брусья.

Стропильная система конической крыши

Монтаж

Монтаж производят, укладывая стропильные ноги в виде веера. Опираются они на прогоны, а также кольцевой элемент в вершине. Основанием служит мауэрлат. Далее основа собирается определенным образом с помощью дополнительных элементов.

В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия.

Преимущества и недостатки

Противостояние любым погодным явлениям — один из плюсов конусной кровли. Повышенная прочность, оригинальность — несомненное достоинство такого типа кровли.

Сложность монтажа, большой расход материалов, невозможность установить мансарду в связи с отсутствием окон позволяет монтировать такие системы лишь для украшения кровли.

Коническая крыша

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

Монтаж стропильной системы

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

Крепление стропил

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Плоская крыша

Бюджетным и практичным вариантом является плоская крыша дома. Площадь покрытия кровлей меньше, чем в других видах, поэтому расходы на нее уменьшаются. Это позволяет вложить сэкономленные деньги в качество материалов и дополнительные защитные функции. Плоское покрытие даст вам возможность установить вспомогательное оборудование: солнечные батареи, генераторы, антенны, элементы систем кондиционирования воздуха. Для любителей отдыха вдали от лишних глаз предлагается сделать террасу или патио. Здесь вы насладитесь прекрасным закатом с бокалом вина в компании близкий людей. Выполнить работы можно самостоятельно, предварительно изучив в интернете пошаговую инструкцию. Ниже можете ознакомиться с фото двухэтажного частного дома в современном стиле с плоской крышей.

Скатные крыши

Очень большая группа стропильных систем, имеющих несколько скатов. От их количества, размеров и формы зависит конкретный тип конструкции. Наклон скатов более 10°, на них могут применяться любые виды современных кровельных материалов.

Таблица. Виды скатных крыш

Тип скатной крыши	Краткое описание технических параметров и эксплуатационных характеристик
Двускатные	Самый простой и до недавнего времени наиболее используемый вариант крыши, универсального применения, который можно ставить во всех без исключения климатических зонах нашей страны. Чердачные помещения по большей части нежилые, но есть варианты их реконструкции под используемые.
Ломанные	Уже более сложная конструкция, напоминает двускатные. Отличие от первых – каждый скат состоит из двух частей, соединяемых под различными углами. За счет оригинального инженерного решения удается существенно увеличить высоту чердачных помещений, появляется возможность переоборудовать их под жилые. Именно такие крыши имеет большинство домов с мансардами. Отсюда и второе наименование ломаных крыш – мансардные. Стропильная система сложнее двускатной, свои специфические требования есть и к технологии укладки кровельных материалов. За счет того, что у скатов тупой угол наклона, на кровлях нет ендов – самых сложных элементов для герметизации. Именно здесь чаще всего возникают протечки, а причин такого явления несколько, и большинство из них не зависят от умения и добросовестности строителей.
Полувальмовые	Конструкции могут считаться разновидностью двускатных обыкновенных или ломаных. Отличие – на полувальмовых крышах есть небольшие по размерам скаты над фронтонами. Такие разновидности крыш не имеют выраженных эксплуатационных преимуществ перед ломаными, но в некоторых регионах считаются традиционными и встречаются повсеместно. У полувальмовых крыш более сложная стропильная система, длина конька уменьшается. Расчеты размеров делаются с учетом угла наклона каждого ската.
Вальмовые	Такие крыши можно увидеть по большей части в горных районах. Причина – вальмовые конструкции не зависят от направления преобладающих ветров, они со всех сторон одинаково сопротивляться ветровым и снеговым нагрузкам. Могут иметь довольно большую высоту чердачных помещений, что дает возможность приспосабливать их под мансардные. Стропильная система дорогая, требуется большое количество очень качественных пиломатериалов.
Щипцовые	Наиболее сложные из всех видов скатных вариантов. Ставить могут только опытные мастера, конструкции используются лишь на престижных домах с эксклюзивными проектами. Имеют много ендов и примыканий под различными углами. Все эти элементы относятся категории сложных, их герметизация выполняется по особому алгоритму и требует специальных доборных элементов к кровельным материалам.

Этапы строительных работ по обустройству кровли своими руками

Устанавливаем мауэрлат

Обязательный этап при обустройстве кровли в кирпичных и каменных, но не в деревянных домах.

Мауэрлатом называют всю стропильную систему кровли. Его установка может осуществляться с использованием различных методов. Но, в независимости от способов крепления, обязательно надо учитывать такие параметры, как размеры здания и нагрузка кровли на него.

Итак, система стропил может крепиться к стенам посредством:

проволоки, которой обматывают мауэрлат и прикручивают его к стене. Это самый простой и примитивный вариант, который применяется в тех случаях, когда кровля имеет небольшой вес (данный метод не считается абсолютно надежным!);
скоб. Данный вариант также подходит для построек, имеющих невысокие нагрузки. Для того, чтобы закрепить мауэрлат при помощи скоб, в кладку каждой из стен вмуровываются бруски из дерева. После этого каждую из скоб одной стороной крепят к мауэрлату, а другой – к бруску;
шпилек. Для обеспечения такого крепежа применяются шпильки диаметром 10-15 миллиметров. Их закладывают в стенную кладку остриями вверх. Далее мауэрлат кладется на обрезы стен и несильно обстукивается молотком до появления отметин от шпилек на брусе. После этого в местах вышеобозначенных отметок делаются отверстия. Мауэрлат надевается на шпильки и закручивается при помощи гаек;
анкерных болтов. Бетонный пояс из таких болтов закладывается по обрезу каждой из стен. В дальнейшем процесс установки проходит аналогично варианту с креплением на шпильки. Данный метод большинство специалистов считают наиболее надежным, он практикуется даже при обустройстве кровли в зданиях из легкого бетона.

Выбор хорошего утеплителя из всех возможных

Среди самых часто применяемых считаются:

Минеральная вата

Имеет волокнистую структуру, изготовленную из сплавов горных пород. Один из самых эффективных. В продажу поступает в рулонном виде или в форме плит.

СоветВыбирая минеральную вату, покупателю нужно обратить внимание на толщину и плотность.

Утеплитель – минеральная вата

Преимущественные характеристики:

высокий коэффициент теплоизоляции;
стоимость;
минвата не горит;
экологичность;
легкость укладки;
биостойкость – не подвергается гнилостным явлениям, ее не повредят грызуны или насекомые;
имеет хорошую паропроницаемость;
коэффициент звукоизоляции высокий;
не теряет формы.

Теплоизоляция крыши

Что для этого нужно?

Базальтовый плиты высокой жесткости рекомендуется использовать при утеплении плоской кровли. При меньшей жесткости и толщине для скатной. Каменная может служить элементом огнезащиты.

Имеет волокнистую структуру, изготовленную из сплавов горных пород

При монтаже утеплителя из минеральной ваты нужно обязательно обеспечить пароизоляционный и гидроизоляционные слои. А также позаботиться об организации вентиляционных зазоров. Это предотвратит образование конденсата. Если этого не сделать, то стропила со временем начнут гнить.

Стекловата

По своим теплоизоляционным свойствам приближена к минеральной вате, используется в качестве теплоизолятора давно. Изготавливается из плавленого стекла. В продажу поступает в рулонном виде, характеризуется как хороший, экологичный и негорючий материал.

При использовании этого утеплителя следует защищать руки, тело и глаза спецсредствами. При монтаже соблюдать технологию укладки.

Стекловата давно используется в качестве теплоизолятора

Если покупается стекловата без фольгированного внешнего покрытия (это усовершенствованный вид, который используют в последнее время многие производители), то следует позаботиться о прокладке слоя пароизоляции из той же самой фольги.

Пенополистирол

Он же пенопласт используется очень часто и в утеплении стен и как теплоизолятор для кровли:

Характеризуется как материал с высокими теплоизоляционными свойствами.
Устойчив к воздействию влажности.
Не впитывает пар, а значит его можно укладывать прямо на гидроизоляцию, воздушный зазор организовывать не нужно.

При укладке пенопласта в скатных формах кровли нужно обязательно следить за тем, чтобы края материала плотно прилегали к ней. Швы после монтажа нужно обработать монтажной пеной.

Пенопласт используется очень часто и в утеплении стен

Материал горючий и паронепроницаемый, а значит его использовать в утеплении плоских крыш нельзя.

Это будет Вам интересно:

Пенополиуретан

Тоже хорош для утепления кровли. В список его достоинств входят:

низкий показатель теплопроводности;
небольшая масса;
хорошая звукоизоляция;
биостойкость;
хорошие гидроизоляционные свойства.

Материал наделен достаточной жесткостью. Хорошо режется, просверливается. Не теряет форм в процессе службы.

Пенополиуретановый утеплитель может укладываться (плиточная форма) или напыляться на (жидкая форма).

Пенополиуретан – материал наделен достаточной жесткостью

Эковата

Изготавливается из бумаги. Относится к экологически чистым кровельным утеплителям. Наделена хорошими звуко- и теплоизоляционными качествами. Для того чтобы материал не был горючим и не подвергался повреждению со стороны грызунов и насекомых, производители эковаты обрабатывают ее беззащитными веществами и антипирином.

Относится самым легким и дешевым видам утеплителей. Продается в жидком виде. при использовании ее, как утеплитель для кровли (между стропилами), необходимо создавать некие замкнутые короба. В них задувается эковата так, чтобы она не только заполнила пространство, но всевозможные щели. Недостатки – использование в монтажных работах спецтехники.

Есть и другие способы утеплить крышу.

Эковата – изготавливается из бумаги

Установка рулонных штор на Пластиковые окна своими руками: Нюансы грамотного выбора моделей (130+ Фото)

Проектирование и материалы мансардной крыши

Мансардное строительство – процесс довольно сложный, и требующий определенных навыков. Лучше всего делать проект на этапе самого строительства дома. Так как пристроить мансарду к уже готовому зданию довольно сложно, хотя и вполне реально.

Специалисты выделяют три основных варианта проектирования мансарды:

составление чертежа самостоятельно. Это самый бюджетный способ, но для его осуществления, необходимо иметь небольшие навыки в проектировании;
использование готового проекта, который можно найти на просторах интернет. Но далеко не факт, что готовый проект подойдет под ваш дом. И скорее всего, в него придется внести некоторые изменения. А это, опять же, требует определенных навыков;
заказ проекта в строительной компании. Идеальный способ, когда специалисты учтут все ваши пожелания, особенности жилого дома, тип грунта и многое другое. Но данный метод самый затратный.

Занимаясь проектированием мансарды, нельзя игнорировать следующее:

выбор теплоизоляции;
грамотное обустройство гидроизоляции;
правильную вентиляцию.

Что касается используемых материалов для кровли, на строительном рынке предоставлен их огромный ассортимент. Но лучше использовать легкие по весу материалы, которые не будут оказывать существенных нагрузок на стены и фундамент. К ним относятся:

черепица;
профнастил;
металлочерепица.

Расчёт полезной площади мансардной крыши

При расчете полезной площади мансарды важно учитывать много разных факторов: как будет эксплуатироваться помещение, каких оно должно быть размеров. Здесь при расчетах площади учитывается только высота стен по низкой стороне

Для точного расчета площади необходимо вспомнить формулы площади из курса геометрии. А лучше всего, воспользоваться специальными компьютерными программами, которые значительно упростят процесс расчета площади, помогут избежать ошибок и выдадут точный результат.

Виды крыш частных домов, их формы и варианты с фото

Итак, в зависимости от количества скатов, крыши бывают самой разнообразной формы. Самый простой вариант — это кровля с одним скатом. Уклон на таких крышах относительно мал (+- 30°), и обычно их ставят на небольшие жилые или хозяйственные постройки.

Но, как всегда, из правил есть исключения, и хорошие архитекторы могут придать дому свой неповторимый облик, используя односкатную крышу.

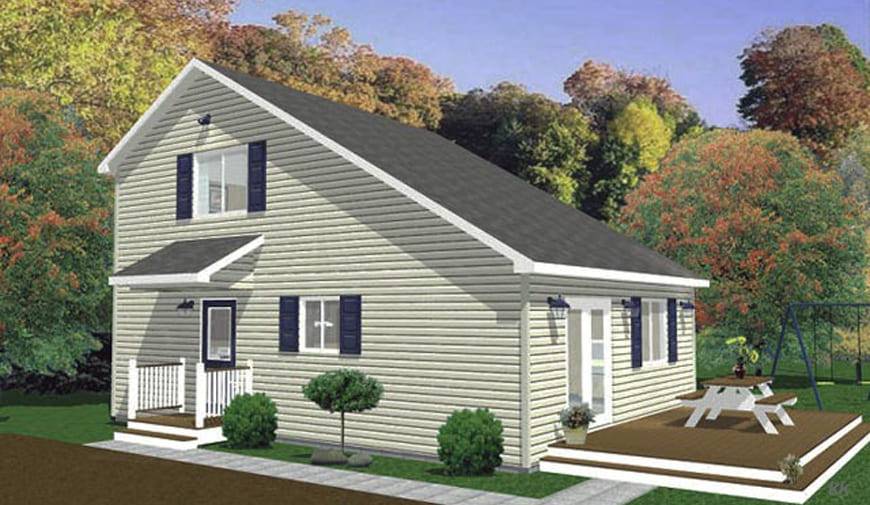

Двускатная — самая популярная и распространенная конструкция кровли. Чаще ее скаты имеют одинаковую длину и наклон (30-45 градусов), то есть зеркальны. Но, в некоторых случаях (например, при планировании мансардного помещения), целесообразней и оригинальней делать разные размеры и (или) уклоны скатов.

Также это хороший вариант формы крыши для частных домов с пристройкой.

Чем хороша такая форма кровли, если рассматривать не эстетическую составляющую, а практическую? Технологии возведения двускатной конструкции отработаны годами и относительно несложны.

Значит мастеров хватает, стоимость работ приемлема, а сроки монтажа невелики. К тому же объемы необходимого материала и затраты на него находятся в пределах разумного, что также не может не радовать.

Многоскатная крыша частного дома не имеет ограничений по фантазиям. Выше я уже перечислял несколько традиционных вариантов. Но архитекторами и дизайнерами путем совмещения разных форм скатной кровли проектируются сложные и оригинальные крыши, которые трудно классифицировать и дать единое название.

Для начала посмотрим классические формы кровли — все же они более приемлемы и доступны для реализации в частном домостроении.

Трехскатная крыша

Название говорит за себя — кровля состоит из трех скатов, два из которых обычно зеркально одинаковы по форме и размеру. Такая форма крыши используется для пристроек к основному зданию — например, для террасы или крыльца.

На фото трёхскатные крыши, отличающиеся по форме и конструкции: первая — шатрового типа, вторая и третья — варианты трехскатки вальмового типа.

Четырёхскатная форма кровли

Очевидно, что чем больше скатов, тем сложнее монтаж. Четырёхскатные крыши классифицируются в зависимости от формы и конструкции стропильной системы.

Шатровая. Крыша состоит из четырех треугольных скатов, которые сходятся в верхней точке, о чем я уже упоминал выше. По виду конструкция напоминает пирамиду с квадратным или прямоугольным основанием. Особенностью такой кровли является отсутствие горизонтального конька и фронтонов.

Вальмовая. Для более «вытянутых» по длине домов шатровая кровля не подойдет — два ската будут иметь слишком большой уклон и визуально такая кровля будет некрасива. Похожий внешне и популярный в частном домостроении вариант — крыша вальмового типа, где присутствует горизонтальный конек.По конструкции это та же двускатка, но фронтоны не вертикальны, а наклонены под углом и выполняют роль скатов, которые называют вальмами. Соответственно, конек укорочен, а два других ската получаются в форме трапеций.
Плюсы вальмовой крыши (они же относятся и к кровле шатрового типа): — Оптимальные аэродинамические свойства формы кровли позволяют противостоять ураганам с сильными порывами ветра. — Крепкая устойчивая конструкция имеет большой срок эксплуатации. — Не требуется монтаж деревянных или кладка кирпичных фронтонов.

Полувальмовая. Этот вид крыши, так же, как и вальмовая, предполагает наличие четырех скатов и конек, но имеет небольшие фронтоны, которые образуются за счет «срезанных» (укороченных) вальм. В зависимости от того, с какой стороны укорачивается треугольник вальмы (сверху или снизу), крыши имеют различную форму.

Посмотрите еще несколько фото многоскатных крыш оригинальной архитектуры.

Фото красивых крыш сложной формы

Плоские крыши

Крыши с плоской поверхностью применяются при строительстве частных домов редко. Снеговая нагрузка у такой кровли выше, в сравнении со скатной, как и цена каждой ошибки при обустройстве кровельного пирога: одна небольшая неровность, и вот уже готово место скопления влаги, например. Экономичной такую кровлю тоже не назовёшь: стропила, монолитные перекрытия – всё должно быть очень прочным и очень качественным. Наличие чердака и вовсе не рассматривается. Плоскую крышу делают обычно лишь там, где её планируют использовать в последствии в качестве террасы для верхнего этажа. В этом плане они, конечно, незаменимы. Но если вы не собираетесь строить крышу-террасу, то пока речь идёт о частном жилом доме — от плоской крыши разумнее будет отказаться.

Другие разновидности крыш

Существует множество других разновидностей форм.

Многощипцовая крыша обладает сложной системой элементов. Разрабатывать такую форму допускается только профессионалу.

Для мансардного типа строения идеально подходит ломаный тип кровли. Скаты обладают особым углом излома плоскостей. Это позволяет максимально расширить площадь чердака для обустройства отдельной комнаты. Строительство крыш частных домов рассмотренной формы довольно несложное. Оно позволит создать в коттедже дополнительную комнату.

Конические формы применяются в современном строительстве довольно редко. Их предназначение – создание неповторимого, оригинального визуального эффекта. Коттедж сразу преобразится в средневековый замок. Дополнить образ можно различными балкончиками, верандами или декоративными башенками.

Какой бы тип кровли ни был бы выбран, общий вид ее должен соответствовать образу коттеджа. Неподходящая форма крыши будет смотреться нелепо.

Мансардная крыша

Кровля, под которой находится жилое пространство, называется мансардной. Второе наименование – французская. Ее форма может быть разной, но чаще всего это вариации двускатной крыши. Для удобства проживания линию ската чаще всего делают ломаной. Конструкция усложняется, но использовать помещение под жилую комнату комфортнее и практичнее. Новое веяние моды – дополнительное усложнение покрытия с помощью вогнутости и выпуклости линий.

Если вы заинтересованы в такой конструкции в силу удешевления постройки, то на это можно особо не рассчитывать. Выполнить обычную скатную крышу гораздо проще. Мансарду требуется дополнительно обшить гидроизоляцией, утеплителем, провести вентиляционные выходы, вывести окна на фасад здания. Совмещение красивого и удобного варианта будет недешевым. Если вы все-таки решились на сооружение такой крыши, то постарайтесь сделать уклон как можно более мягким – это сделает здание визуально красивее. Цвет черепицы – традиционно бордовый (смотрится элегантно). Для усложнения конструкции можно встроить эркер.

Чердачные и бесчердачные скатные крыши

Бесчердачные – крыши, внутренняя поверхность и конструкция которых служит потолком для предыдущего этажа, без дополнительного перекрытия. Используются для частных домов в тёплом климате, а также для хозяйственных строений. В жаркую погоду позволяют сохранить прохладу, а также существенно увеличивают пространство над головой. Такой тип плохо подойдёт для использования в холодных климатических условиях: отсутствие перекрытия между этажом и крышей сильно увеличит отапливаемый объём помещения, а возрастающая за счёт скатов поверхность теплообмена между кровлей и внешней средой в значительной степени ухудшит теплотехнические характеристики здания.

Бесчердачная крыша больше подойдет для теплого климата, пространство на ней можно организовать в виде патио, балкона или сада
Чердачные крыши повысят теплоизоляцию дома и добавят полезное пространство
