Фундамент монолитная плита своими руками

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент уже является черновой стяжкой для полов в доме

Преимущества и особенности монолитных плит

Цельные железобетонные плиты широко применяются при возведении оснований строительных объектов благодаря комплексу преимуществ:

простоте конструкции. Цельная железобетонная база размещается по всей площади здания на уровне нулевой отметки или с незначительным заглублением в почву. Не требует увеличенных объемов земляных работ, выполняется за ограниченное время;
приемлемому уровню затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с транспортных средств с помощью лотков. При этом для вязки арматуры, заливки и вибрационного уплотнения бетона используется труд малоквалифицированных рабочих;
повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас усиления позволяют максимально загружать монолитную плиту фундамента. Конструкция гарантирует обеспечение устойчивости возводимого здания при подвижках почвы;
обеспечению целостности стен строения. Монолитная платформа под дом не подвергается локальным деформациям, равномерно передает на грунт вес конструкции, компенсирует пучение почвы в зимнее время;
объединению основы постройки с черновым полом. Монолитная основа выполняет функцию чернового пола. Она позволяет обустроить пол нижнего этажа без использования железобетонных плит и заливки стяжки для напольного покрытия;

Перед началом работ осуществляется анализ грунта

возможности сооружения плитной основы на сложных почвах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных мероприятий в районах с близко расположенными водоносными слоями, а также в зонах глубокого промерзания почвы;
универсальности. Цельную фундаментную плиту можно использовать для легких строений, а также зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция наряду с достоинствами имеет ряд недостатков:

Проблематичность обустройства на наклонных участках, где велика вероятность сдвигов почвы. Проблема решается путем заливки монолитно с основанием ребер в нижней части наклонного участка, которые фиксируют площадку.
Повышенная сметная стоимость, связанная с привлечением к выполнению работ на договорной основе строительных фирм. Самостоятельное строительство позволяет значительно уменьшить затраты.
Увеличение объемов работ по выемке грунта и бетонированию при строительстве цокольного помещения. Это связано с необходимостью заливки бетонной основы ниже нулевой отметки на дне котлована.

Особенности плитного основания связаны с различным расположением площадки относительно нулевой отметки. Цельная основа может выполняться:

незаглубленной. Обустраивается без выемки грунта на предварительно спланированной поверхности почвы;

Стандартная монолитная плита больше всего востребованная в сооружениях с наличием подвального помещения

мелкозаглубленной. Основание здания погружается в почву на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
заглубленной. Применяется при возведении зданий, имеющих подвальные и цокольные помещения. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается в один прием, образуя цельную основу. Конструкция характеризуется повышенной прочностью.
Сборный состоит из отдельных железобетонных плит, которые уложены на щебеночную подушку. Зазоры между ними бетонируются, а поверхность выравнивается небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для строительства прочного фундамента требуется:

применять качественную стальную арматуру;
соблюдать рецептуру при изготовлении бетонного раствора;
придерживаться технологии выполнение работ.

Более прочной основой служит плита, которая имеет ребра жесткости

Соблюдение указанных требований позволит сформировать надежное основание здания, избежать появления трещин на стенах.

Монолитная плита фундамента из железобетона

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Необходимые инструменты

Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:

для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.

Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.

Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

Обратите внимание на важные моменты:

для сборки арматурной решетки используйте вязальную проволоку;
во время твердения бетона поддерживайте постоянную влажность;
на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Плитный фундамент: плюсы и минусы

Фундаментные плиты нередко становятся единственным возможным вариантом фундамента при строительстве здания.

Итак, достоинства:

Подойдет для случаев, когда возведение ленточного монолитного фундамента для дома не возможно из-за опасности морозного вспучивания почвы, горизонтальных подвижек грунта и проч. Однако будет ошибкой считать, что фундамент плита является абсолютной панацеей для любого сложного грунта. Нужно иметь в виду, что на переувлажненном заболоченном грунте в местности с суровыми климатическими характеристиками ситуацию может спасти лишь свайный фундамент. В таких условиях фундаментная плита будет получать нестабильные неравномерные нагрузки, что может привести к ее деформированию.
Несомненный плюс в том, что монолитный фундамент из плит достаточно прочен и способен выдерживать приличную нагрузку.
Монолитная плита выдерживает значительный вес, а это значит что на таком фундаменте возможно возведение многоуровневых тяжелых зданий.

Интересно! Основой знаменитого столичного ЦУМа является именно плитный фундамент.

Закладывая монолитный фундамент-плиту, можно одновременно утеплить пол первого этажа. Вы можете сделать это, совместив в заливкой термоизоляционные мероприятия. Также можно сразу смонтировать контур водного нагрева пола.

Разумеется, фундамент «монолитная плита» имеет не только плюсы, но и минусы:

Монолитная плита может стать основой фундамента лишь на ровном грунте.
Плитный монолитный фундамент полностью исключает возможность обустройства под ним погреба или подвала.
Плита фундамента усложняет прокладку коммуникаций. В идеале все инженерные коммуникации должны быть спроектированы и подведены к дому заранее.

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

Армирование и заливка

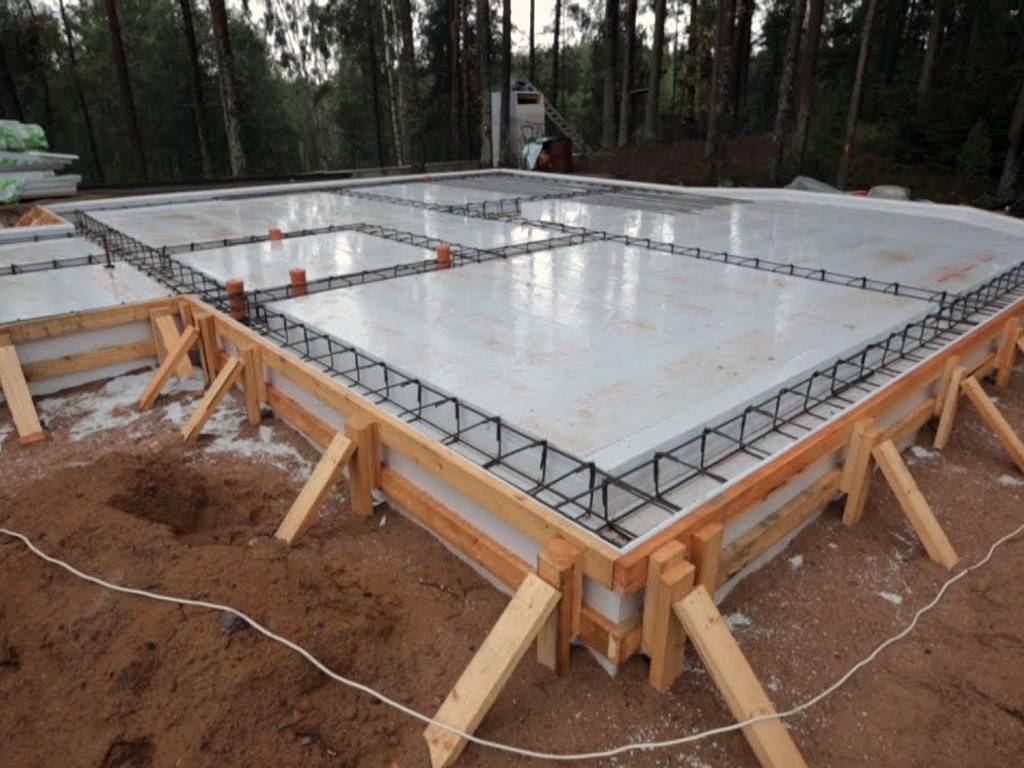

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

Бетон. В зависимости от толщины плиты 0,20-0,25 м 3 на 1 м 2 .
Гравий, щебень, песок. Для формирования подушки под плиту.
Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м 2 фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м 3 на 1 м 2 плиты фундамента.
Обрезная доска для опалубки.
Вязальная проволока для вязки арматурного каркаса.

Проведение гидроизоляции плитного фундамента

Гидроизоляция плитного фундамента

Для того, чтобы исключить влияние грунтовых вод на плоское монолитное бетонное основание его необходимо надежно гидроизолировать. Для этого проводятся следующие работы:

Нижний слой железобетонной плиты изолируется с применением рулонных материалов, которые размещаются на песчаной или песчано-щебеночной подушке на этапе строительства фундаментной опалубки. Листы рулонной гидроизоляции стелятся внахлест с припуском между листами. Также листы гидроизоляции должны выходить за пределы будущего фундаментного основания, для последующей изоляции боковых торцов.
Также боковые поверхности железобетонного плитного фундамента могут изолироваться путем нанесения битумных мастик.
Проводятся работы и по изоляции верхней части железобетонной плиты. Для этого может использоваться как битумная мастика, так и закрепляемая поверх нее рулонная гидроизоляция.

Помимо гидроизоляции для создания комфортной атмосферы в обитаемых помещения производится и теплоизоляция. Ее слой укладывается поверх плиты, под слой выравнивающей стяжки.

Также рекомендуется обратная засыпка плитного фундамента. Эти работы необходимо проводить в том случае, если грунт на вашем участке имеет высокую пучинистость и при замерзании может воздействовать на боковую поверхность фундамента.

Для предотвращения воздействия на плитный железобетонный фундамент дождевых и талых вод вокруг него устраивается бетонная отмостка, которая будет отводить потоки воды прочь от фундамента.

Фундаментная плита с ростверком (цоколем)

Многие застройщики вместе с фундаментной железобетонной плитой заливают и монолитный цоколь своими руками. Арматурный каркас цоколя выполняется из такой же арматуры, как каркас плиты и обязательно должен быть связан с каркасом монолитного фундамента. Возведение цоколя на плите существенно увеличивает жесткость всей фундаментной конструкции. Цокольный объем внутри дома тоже увеличивается. Это пространство используется для разводки коммуникаций, а также для размещения в нем дополнительного теплоизоляционного слоя.

Монолитный фундамент с цоколем своими руками фото

При устройстве монолитного основания, исключается риск возникновения трещин в фундаментах и появление деформационных процессов в строительных конструкциях здания. Устройство монолитной плиты характеризуется длительным сроком строительства, массивностью фундамента и существенным расходом материалов и денежных средств. Однако у этого типа фундамента есть приоритетные преимущества – убедительная надежность и долговечность.

Монолитная плита фундамент своими руками видео

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

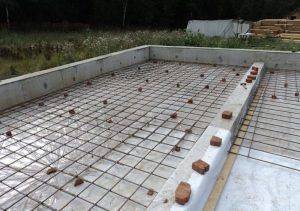

Готовый фундамент – монолитная плита

Способы создания плиты фундамента

Классический фундамент плита

Внешне основание выглядит как равномерной толщины плита из железобетона 0,25–0,5 м по всей площади здания.

Виды монолитных плитных фундаментов:

Классический. На подушке из гравия и песка. Толщина подсыпки может достигать 2/3 глубины котлована и зависит от величины плодородного слоя.
Русский высокопрочный. Фундаментная основа с ребрами жесткости под несущими стенами. Используется на сильно пучинистых грунтах для массивных строений. Под легкие дома допускается уменьшать толщину плиты до 10 см.
Шведская утепленная плита. В опалубку из несъемных блоков утеплителя вкладывается теплый пол, устанавливается арматура, заливается бетоном. Все коммуникации располагаются на глубине, под песчаной подушкой. Трубы подбираются самые надежные, так как разобрать фундамент невозможно.

Плитный фундамент бывает из сборных железобетонных конструкций, установленных впритык друг к другу. Это намного проще, чем заливать фундаментную плиту единоразово. Но здесь кроется подвох — жесткость получаемого основания низкая. При любом серьезном пучении грунта здание станет деформироваться. Поэтому способ применяется редко — в основном под небольшие постройки, умещающиеся на 1 плите.

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Подготовительные работы

После снятия и удаления грунта с травяным покровом, место застройки следует разровнять. Площадку делают немного больше контура фундамента, Затем выполняют разбивку фундамента и отрывку котлована

Важно, чтобы дно «корыта» было строго горизонтальным. Дно котлована рекомендуется застелить геотекстилем

Рулонный материал не только будет удерживать материал подсыпки от проникновения в грунт, но и отведет излишки влаги.

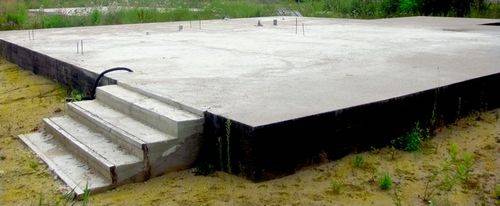

Монолитная железобетонная плита фундамента фото

Перед устройством песчаной или гравийной подушки (h=20-30 см) необходимо установить подземные элементы трубопроводов воды и канализации и, при необходимости, дренажную систему. В некоторых случаях поверх подушки выполняют подготовку из бетона толщ.10см После установки опалубки по размеченному периметру, пришло время возвести плитный фундамент своими руками.

Плитный монолитный фундамент можно построить и своими руками

Фундамент в виде железобетонный плиты
