Фундамент свайно-ленточный

Разновидности конструкций свайно-ленточного фундамента

Такая подошва может выполняться в двух вариантах: лента на буронабивных и на винтовых сваях. Винтовая свая – это, по сути, гигантский шуруп, ввинчивающийся в грунт, выполненный в виде металлической трубы, имеющей лопасти винтовой резьбы. За счет этой резьбы происходит увеличение опорной площади и жесткости крепления в грунте. Вкручивается в землю такая свая вручную или при помощи специальной техники. Перед монтажом сваи нужно тщательно прокрасить для продления срока их службы.

Обустройство ленточной подошвы с буронабивными сваями требует наличия пробуренных скважин. При твердом, не осыпающемся грунте, бетонный раствор заливают прямо в скважину. А при пробуренной скважине в сыпучей почве или в грунте с повышенной влажностью, требуется произвести ее обсадку. Для этого берется труба (картонная, стальная или асбестоцементная), которая, также, сыграет роль гидроизоляции. Эту трубу вставляют в скважину и заливают бетоном. Данный вид основания более всего приемлем для самостоятельного строительства (см. Буронабивные сваи своими руками).

Свайно-ленточное основание может быть как мелкозаглубленным, так и вовсе незаглубленным. Первый вариант применяется для строений из древесины, имеющих 2 и более этажей в случае непучинистого грунта на участке. А второй – подходит для строительства бани либо ограждения участка. При пучинистых грунтах ленточный фундамент выполняется над грунтом, выше нулевой отметки, в виде свайного основания с монолитным ростверком, который, объединяя сваи, равномерно распределяет общую нагрузку на них и на грунт.

Буронабивной свайный фундамент

Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ

Особенности

ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.

Рисунок 13. Конструкция фундамента ТИСЭ

Другие особенности буронабивного основания:

• Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
• Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
• Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.

При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).

Устройство

Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.

Общая технология устройства:

1. Разметка расположения железобетонных опор.
2. Бурение скважин и подготовка расширений в нижней их части.
3. Изготовление и установка армирующего каркаса из рифленой арматуры диаметром 12-16 мм для буронабивных свай.
4. Гидроизоляция скважин путем расположения в них рулонного гидроизоляционного материала.
5. Заливка скважин бетоном с тщательным уплотнением для удаления воздуха из смеси.

   Рисунок 14. Последовательность устройства свай с полусферическим расширением в основании

6. Сборка опалубки для железобетонного ростверка.
7. Изготовление армирующего каркаса и его связка с арматурой свайных опор.
8. Бетонирование монолитной ленты.

   Фото 15. Бетонирование монолитной ленты поверх железобетонных свай

Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.

Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:

Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Технология устройства ростверка

Монтаж ростверка – это создание несущего пояса для стен. Порядок действий при создании следующий:

1. Строим опалубку. Устанавливаем крепкий желоб из дощатых щитов.
2. Для исключения утечек бетона при заливке, внутреннюю поверхность опалубки застилаем слоем рубероида или полиэтилена.
3. Собираем арматурный каркас и размещаем внутри опалубки. Для образования единого каркаса свариваем его с армпоясом скважин.
4. Делаем заливку бетоном с разных точек, равномерно распределяя его по всей опалубке. Этот процесс необходимо выполнить за один раз, без каких-либо перерывов.
5. После заливки ленту накрываем мешковиной и выдерживаем 20-30 дней. Опалубку можно снять раньше, примерно через 10 дней.
6. Готовый ростверк гидроизолируем и переходим к дальнейшему строительству.

Устройство ростверка

Подготовка

Прежде чем начинать работы по возведению конструкции, нужно спланировать размещение ее на участке и высчитать необходимое число элементов. Вместе с этим следует определиться, из какого материала будет строиться дом, поскольку, чем больше вес сооружения, тем меньше будет между сваями шаг. Как правило, монтаж опор осуществляется через 1,5-2,5 метра. В зависимости от массивности дома также рассчитывается толщина элементов. Так, диаметр винтовой сваи – от 57 до 133 мм. Далее необходимо определить глубину заглубления. Для каждого отдельного элемента она может быть различной. Здесь значение имеют особенности грунта, расположение сооружения, климатические условия и прочие факторы. Возведение малоэтажных сооружений осуществляется, как правило, с использованием сваи от 1650 до 3500 мм.

Пошаговая инструкция по монтажу фундамента

Работы начинают с анализа грунта, проектирования здания (вес постройки используется при подборе сечения свай и ширины ленты). Еще до начала составляется схема фундамента и определяется число и длина опор, габариты ростверка, исходя из этих данных рассчитывается необходимое количество стройматериалов. Требуемое оборудование: бур и бетоносмеситель. Типовая пошаговая инструкция при бетонировании скважин включает следующие этапы:

1. Разметку: по аналогии с ленточным фундаментом выверяются и обозначаются кольями внешние и внутренние углы, натягивается шнур, после чего отмечаются места для бурения свай.

2. Копку котлована для заглубления ленты (до 30 см + высота подушки). В случае висячего ростверка в траншее удаляется часть верхнего покрова и корни растений.

3. Бурение отверстий под опоры на глубину не менее 50 см свыше линии промерзания грунта

Важно заранее подобрать ручной бур нужной длины

4. Засыпку на дно скважин слоя песка толщиной в 30 см. Проще всего это сделать с помощью труб.

5. Гидроизоляцию вертикальных стенок рубероидом, сшитым леской.

6. Установку опалубки по краям скважин (подойдет плотный картон или фанера, обвязанные проволокой).

7. Подготовку каркаса – от 4 прутов вертикальной арматуры сечением не менее 10-12 мм, связанные проволокой с продольными стержнями длиной на 30-40% меньше диаметра самого отверстия. Рекомендуемый шаг по вертикали – не более 1 м. Такую работу сложно провести самому, иногда металл втыкают в скважину произвольно. Вне зависимости от способа армирования вертикальные стержни выступают выше нулевой отметки для обвязки с каркасом ростверка.

8. Заливка скважин бетоном (марка выбирается в зависимости от типа грунта, но не ниже М250, избегают использования крупнофракционного наполнителя), с обязательной выгонкой излишков воздуха длинным прутом или шомполом.

9. Привязка продольных прутьев арматуры к выступающим из скважины с помощью проволоки – через 10 дней.

10. Монтаж опалубки для ростверка.

11. Приготовления и заливка бетона, по аналогии с ленточным фундаментом – послойно при высоте ростверка свыше 20 см, с трамбовкой и тщательным распределением раствора, выравниванием верхнего слоя мастерком и влажностным уходом в течение первой недели.

12. Снятие опалубки, при необходимости – гидроизоляция ростверка.

Ленты, заглубленные в землю, обходятся дороже, но с ними меньше организационных проблем

При обустройстве висячих ростверков важно достичь одинакового уровня по плоскости всех свай, винтовые или готовые трубы просто обрезаются, бетонные желательно выровнять еще в процессе заливки. Опалубка в данном случае имеет низ, альтернативой является засыпка на дно песка или подкладка кусков пенопласта, по окончании работ эти материалы убирают

Все снимаемые опалубочные конструкции смазываются маслом, это упрощает их снятие и улучшает поверхность бетонного монолита.

Частые ошибки при закладке основания

К нарушениям технологии при выполнении работ самостоятельно относят:

• Недостаточную длину свай: закладку выше уровня промерзания или не доходя до устойчивых пластов.
• Ошибки при выборе сечения опор, числе или интервале расположения.
• Отсутствие вентиляционного зазора между ростверком свайного фундамента и нулевой отметкой при строительстве на дисперсных грунтах (слабо связанных частиц, накапливающих, но не выводящих влагу).
• Недостаточную или не сплошную гидроизоляцию.
• Слабое армирование, отсутствие связки между каркасом ростверка и опор.
• Незаполненные внутренние полости винтовых свай или асбестоцементных труб.
• Неправильно проведенное бетонирование: использование бетона низких марок, нарушение пропорций, плохой уход при созревании, заливка раствора в опалубку при неподходящей погоде.

Сколько будет стоить свайно-ленточный фундамент под ключ

Тип сваи	Сечение ростверка (высота× ширина), мм	Размеры верхней ленты, м	Цена, рубли
Буронабивные, заливаемые бетоном ниже глубины замерзания (но не выше 2,5 м), диаметр – 30 см	300×300	6×6	160000
8×8	180000
10×10	215000
12×12	255000
То же при сечении опор 40 см	400×400	6×6	170000
8×8	210000
10×10	250000
12×12	290000

Стоимость указана для стандартного набора услуг: осмотра участка, составления плана, земляных и буровых работ, гидроизоляции скважин, засыпки дренажной подушки, армирования и бетонирования. Утепление фундамента в данный перечень не входит, его цена оговаривается отдельно. Расценки при монтаже винтовых свай зависят от условий грунта, веса постройки и длины опор, минимальная стоимость с ростверком для легкого дома 6×6 составляет 100000 рублей. Выполнение работ своими силами позволяет сэкономить до 35 % от общей величины бюджета.

Схема создания буронабивного основания

Строительство буронабивного фундамента также происходит в строгой последовательности, но является более трудоемким процессом.

Разметка участка

Здесь очищаем площадку от лишних предметов и растительности, при необходимости удаляем верхний слой почвы. Используя колышки, отмечаем точки создания буронабивных свай. Все расстояния тщательно отмечаем согласно проектным данным. При обнаружении любых несоответствий, сразу же исправляем ошибки.

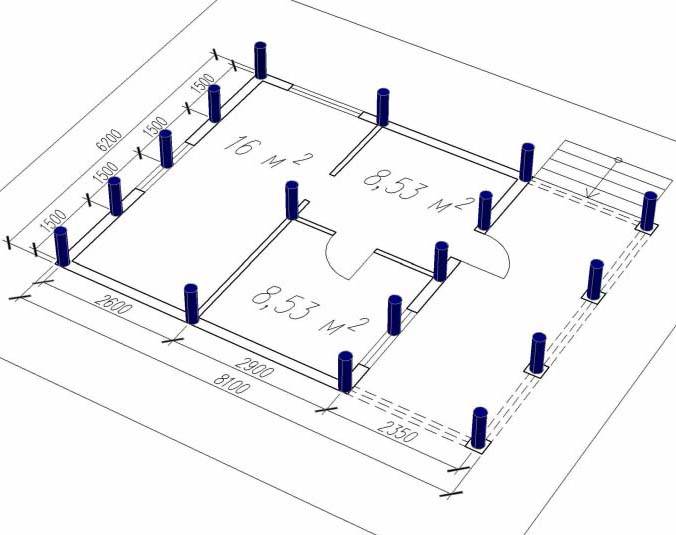

Разметка участка для бурения

Бурение скважин

Следующим действием после разметки идет бурение скважин. Глубину бурения делаем согласно данным в проекте. Можно использовать как ручной бур, так и привлекать спецтехнику.

Армирование

В пробуренную скважину опускают опалубку, используя отрезок пластиковой трубы или трубу, свернутую из рубероида, подходящую по длине и диаметру. Она останется в скважине, выполняя функцию гидроизоляции.

Теперь собираем арматурный каркас. Можно использовать решетку из 4-х вертикальных стержней, соединенных поперечными отрезками гладкой арматуры.

Размеры каркаса должны позволять легко опустить его в скважину, однако не позволять ему там свободно болтаться. Оптимальным расстоянием стержней до стенок скважины считается 3-5 см.

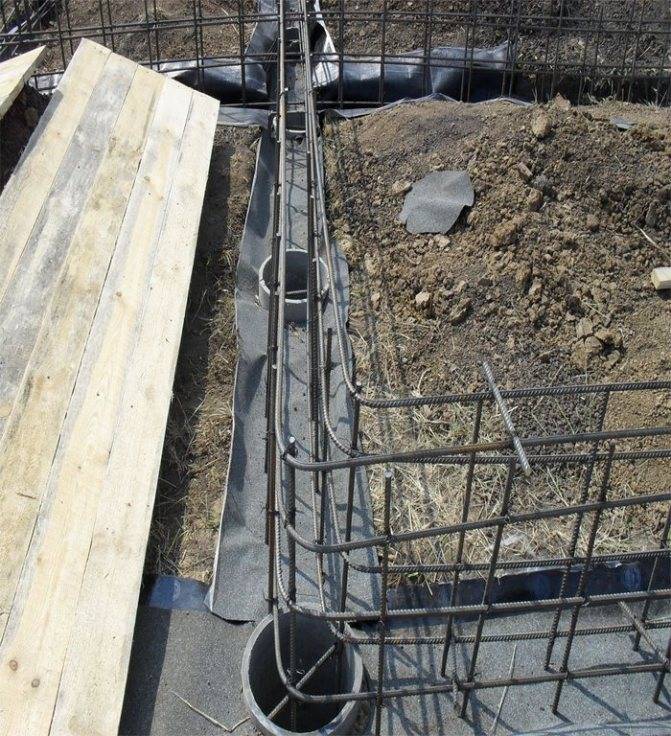

Процесс армирования

Заливка бетона

Используем марки бетона от М200 и выше. Можем использовать как готовый материал, так и приготовить его на месте.

Бетоном заполняем всю скважину и делаем штыкование (длинным стержнем протыкаем бетон, удаляя пузыри воздуха).

Теперь ожидаем, пока бетон наберет конструкционную прочность, обычно это от 20 до 30 дней.

Виды бетона

Обвязка

Обвязка таких скважин представляет из себя ростверк – ж/б ленты. Методика изготовления бетонного ростверка похожа на технологию отливки ленты.

Разница будет только в отсутствии опоры на грунт, поэтому опалубку строим в форме желоба с прочным днищем.

По итогу получается прочный бетонный пояс, находящийся под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Пример обвязки

Технология строительства свайно-ленточного базиса

Порядок работ на данном этапе следующий:

Когда бетон застынет, в трубу вставляют каркас, выполненный из прочной арматуры. Высота конструкции должна быть такой, чтобы она доставала до верха ленты основания.После того как  опоры будут готовы, нужно сделать деревянную опалубку. Для её сборки используются гвозди или саморезы, а по углам для большей прочности крепятся бруски.

Любые выступающие конструкции должны быть только на внешней стороне опалубки. Стенки укрепляются стяжками и подкосами.Внутрь опалубки закладывают арматуру в виде прутьев, диаметр которых зависит от расчетной нагрузки. Прутья укладываются во всех трех направлениях, чтобы получилась трехмерная сетка.

Вместе они связываются при помощи проволоки. Арматура свай и лента базиса должны быть обязательно связаны, т. к.

это обеспечивает прочность конструкции.Бетоном сначала нужно залить сваи, а только после этого всю ленту. Из конструкции обязательно должны быть удалены пузырьки воздуха. Это обычно делают при помощи глубинного вибратора.

Зеркало фундамента необходимо выровнять, разгладить правилом и защитить от попадания атмосферных осадков накрыв полиэтиленовой пленкой или любым другим материалом.Во время сушки нужно проверить влажность базиса, чтобы не допустить пересыхания. Для этой цели во время жары засыхающий фундамент следует слегка увлажнять, т. к.

из-за быстрого испарения влаги могут появиться трещины.Когда бетон застынет и наберет нужную прочность, можно заняться гидроизоляций и утеплением. Это необходимо потому, что влажный бетон при низких температурах склонен к растрескиванию, а это в итоге приводит к разрушению базиса. По этой причине необходимо после возведения фундамента обязательно сделать все, чтобы не допустить воздействия влаги.

Плюсы и минусы ленточных фундаментов

Главное преимущество ленточного фундамента заключается в возможности обустройства подвальных помещений и качественного утепления нижней части здания. В подвале или цокольном этаже можно проложить инженерные коммуникации, сделать незамерзающий ввод водопровода и организовать несколько помещений хозяйственного назначения.

Несмотря на большие объемы земляных и монтажных работ, возведение фундамента в виде ленты можно выполнить самостоятельно, пригласив для этого 2-3 помощника. Из специальных строительных механизмов вам потребуется только бетономешалка и вибрационное устройство для уплотнения бетона. Для рытья котлована можно просто нанять экскаватор.

Правильно сделанный ленточный фундамент отличается долговечностью и может служить до 150 лет, несмотря на любые внешние негативные воздействия. Слой гидравлической изоляции защитит строение от грунтовых и талых вод, а теплоизоляция снизит потери тепла.

В то же время, несмотря на перечисленный ряд достоинств, основания ленточного типа имеют несколько существенных недостатков, среди которых:

• большие трудозатраты при производстве работ на всех этапах;
• длительный процесс строительства, связанный с большими объемами земляных работ и сроками твердения бетона (технологию мы описали здесь);
• высокая себестоимость строительства;
• невозможность возведения на некоторых видах грунта;
• необходимость непрерывности процесса при заливке бетона.

Но если принять во внимание отзывы застройщиков, то перечисленные недостатки полностью оправданы высоким уровнем надежности конструкции и наличием подвала

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

1. Сперва размечается участок.
2. Затем сваи погружаются и выравниваются.
3. Полости заливаются бетоном.
4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

• нагрузка на сооружение, создаваемая ветром;
• этажность, габариты будущего здания;
• характеристики применяемых в строительстве материалов;
• геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

№	Материалы	Инструменты
1	песок либо гравий	лопаты: штыковая, совковая
2	полиэтиленовая пленка или рубероид	набор земляных буров
3	антисептические, грунтовочные, гидроизолирующие составы	бетономешалка или емкость для ручного перемешивания раствора
4	трубы из металла или асбестоцемента	болгарка
5	арматура	перфоратор

Секционный свайно-винтовой фундамент.

Фото свайно-ростверкового фундамента покажет это намного лучше любого подробного описания. Часто основой опор служат металлические трубы, полые изнутри. Это делает их легче, чем другие типы свай. Их легче загнать на значительную глубину. Для повышения устойчивости внутрь заливается бетон.

Важно! Ростверк в этом случае служит надежным и жестким фундаментом для следующего этапа строительства — кладки стен. Изготовить можно двумя способами:

Изготовить можно двумя способами:

Соберите из железобетонных элементов. Залить монолитный скотч.Процесс завинчивания бурового полотна и перекачки жидкого бетона под давлением. Чтобы построить фундамент своими руками, лучше выбрать второй способ — монолитную сетку. Это значительно упростит задачу заливки бетона.

Последовательность действий следующая:

Оставьте небольшое пространство между землей и нижней частью проволочной сетки. Это поможет предотвратить набухание всей конструкции; разметить будущее расположение свай; пробурить скважины и установить сваи; сверху следует уложить опалубку; внутри опалубки монтируется арматурный каркас. Необходимо полностью погрузить его в бетонный раствор. Для этого под самые нижние бруски следует поместить бруски;

Винтовая свая, тщательно защищенная от коррозии, может использоваться повторно.Выступающие из кронштейна стержни должны быть соединены с обоймой, укрепляющей решетку.Это обеспечит основанию большую надежность и прочность; затем решетку можно залить бетоном. Бетонирование выполняется послойно, чтобы избежать образования пузырьков воздуха.

Чтобы правильно выбрать тип фундамента, нужно исходить из примерного веса будущего дома. Фундамент с свайной решеткой имеет довольно большие пределы нагрузок, поэтому он подходит в качестве основания для зданий из газобетона, панельных и каркасных домов.

Не рекомендуется использовать этот тип фундаментов в многоэтажных домах из-за низкой устойчивости к опрокидывающим нагрузкам, возникающим на движущихся грунтах. Оптимальный вариант — использовать свайно-решетчатый фундамент под газобетон.

Важно! Ширина решетки должна немного превышать ширину стен будущей конструкции. Это повысит долговечность постройки
