Галогенные светильники

Производители

Самая известная фирма, специализирующаяся на производстве галогенных ламп, — компания Osram. В ее ассортименте есть лампочки любых разновидностей и мощности. В продаже имеются капсульные светильники, устройства с отражателем, с классическими колбами и много другое. Помимо источников света бытового назначения, Osram выпускает светильники для автомобилей.

Существуют и другие компании-производители, наиболее известные из которых — Navigator и Camelion. Цены на продукцию такого рода довольно сильно разнятся в зависимости от типа лампочки, ее технических возможностей и репутации производителя. Лампочки на 20 В стоят от 40 рублей за единицу, а светильники на 150 В не купить дешевле 400–500 рублей.

Материалы

Технически галогенные светильники ничем не отличаются от других подобных модификаций. Особенностью их является наличие специального гнезда, позволяющего подключить галогенную лампу к сети. Изготавливают эту продукцию из нескольких видов материалов:

  • Стекло. Этот материал используется для создания декоративных вставок. Редко можно найти люстры, у которых весь каркас выполнен полностью из стекла. Во многих светильниках под ним располагается сама лампа. Стекло здесь играет защитную роль, не позволяя воздействовать физически на сам осветительный прибор.
  • Металл. Этот материал является основным при производстве подобных изделий. Вещество прекрасно переносит высокие температуры. При этом обрабатывать металл также относительно просто. В качестве основных продуктов могут выступать несколько видов стали и чугуна, из которых делают корпус и каркас светильника. Иногда мастера применяют алюминий и медь, которые легко гнутся.

  • Дерево. Это вещество используется также в качестве декора. Зачастую его комбинируют с металлом, что позволяет создавать уникальные вещи.
  • Гипс. Такой вид светильников появился на рынке относительно недавно. Конструкции из гипса отличаются декоративным каркасом, на котором имеется цоколь для вкручивания галогенной лампы.

Достоинства и недостатки

Галогенная люстра имеет следующие преимущества:

Достоинства

  • световой поток намного больше по сравнению с обычными лампами;
  • отличное дизайнерское решение для любого интерьера;
  • абсолютная безопасность, обусловленная низкими мощностями лампочек;
  • удобство в применении, достигаемое за счет использования ПДУ;
  • возможно обеспечение разного направления света (рассеянное и узконаправленное);
  • в одном приборе возможно применение разных по размеру и мощности ламп;
  • потребление электроэнергии снижается на 30%;
  • период использования увеличивается на 50%;
  • стенки прибора остаются чистыми;
  • колба не перегревается, что исключает вероятность ее взрыва;
  • яркость света не раздражает;
  • возможно применение различных цветов для освещения.

Люстры с галогенными лампами имеют следующий перечень недостатков:

недостатки

  • для чувствительных глаз свет раздражителен;
  • в случае падения люстра разбивается, в свою очередь, большая концентрация газа, вероятно, приведет к токсическому отравлению;
  • невозможно использование в ванной комнате. В случае отсутствия защитного устройства возможен взрыв.
  • запрещается установка на кухне в зоне приготовления пищи;
  • возможен перегрев корпуса, способный привести к ожогу во время замены лампочки. Поэтому, прежде чем приступать к смене, необходимо отключить ток и дождаться полного остывания лампочки.
  • необходимо аккуратное обращение с галогеновыми лампами, подразумевающее отсутствие каких–либо прикосновений к ним.

Технические характеристики

Чтобы правильно подобрать нужную галогенную лампочку, рекомендуется вникнуть в их ключевые технические характеристики. Это даст возможность выбора устройства с подходящей интенсивностью света, мощностью и входным напряжением.

Базовые характеристики:

  1. Разновидность цоколя. Существует множество видов цоколей, в том числе G4, G9, GU10, G12 и другие. С учетом типа цоколя выбирают другие параметры (от этого в частности зависит, открытым или закрытым будет светильник).
  2. Напряжение источника электропитания. Есть два варианта, один из которых рассчитан на питание от сети 220 В, второй — на 12 Вольт.
  3. Мощность. Данный параметр зависит от типа лампочки. Для линейных лампочек используется параметр 100-1 500 W, для низковольтных капсульных источников света с держателем G4 применяют схемы 10 W, 20 W или 35 W. Для держателя G9 понадобится 40 W, а для лампочек с рефлектором — 20,35 или 50 W.
  4. Форма колбы. Она изготавливается в виде свечи, бывает линейной или грушевидной.

  1. Тип светового потока.
  2. Цветовая температура. Галогенные лампочки обеспечивают комфортную для глаз температуру, находящуюся в пределах 2,7–3 тыс. К.
  3. Индекс цветопередачи. Данный показатель находится в районе 100.
  4. Срок службы лампочки. В среднем лампочка будет работать в течение 2 тыс. часов. Если же условия эксплуатации идеальны, галогенный источник света способен работать вдвое больше.
  5. Коэффициент полезного действия. Обычно находится в пределах 50–80%. Низкий показатель связан с затратами энергии на нагрев поверхности изделия.

На следующем рисунке представлены основные типы цоколей.

Маркировка ламп показана на рисунке ниже.

Преимущества и недостатки

Правильно организованная система освещения предполагает использование в наибольшей степени подходящих светильников. Чтобы разобраться, какой тип лампочек больше подходит для той или иной ситуации, рекомендуется ознакомиться с их характеристиками. Это позволит выделить плюсы и обозначить минусы разных осветительных приборов.

Достоинства галогенных лампочек:

  • высокий уровень цветопередачи вне зависимости от модификации, благодаря чему достигаются максимально достоверные цвета — без серьезных искажений;
  • достаточная интенсивность света;
  • доступные цены;
  • продолжительный срок эксплуатации;
  • широкий выбор модификаций, отличающихся между собой по многим параметрам (напряжение, цоколь, мощность и т.д.).

На рисунке ниже приведено сравнение разных типов источников света.

Есть у галогенных устройств и минусы (особенно у лампочек бытового назначения):

  • неустойчивость к перепадам напряжения в электросети;
  • чувствительность к регулярно происходящим коммутациям;
  • хрупкость конструкции.

Принцип работы

Галогенные лампы являются более усовершенствованными модификациями обычных ламп накаливания.

Состоит такая конструкция из нескольких основных компонентов:

  1. Вольфрамовая нить. Этот элемент выполняют в виде спирали, что позволяет увеличить рабочую площадь системы. Таким образом получают намного больше света, чем его бы генерировала прямая нить. Возникновение светового излучения происходит за счет прохождения тока сквозь вольфрам. Это заставляет металл генерировать фотоны, которые и выделяются в наружную среду.
  2. Газ-заполнитель. Как уже упоминалось, в таких лампах используют вещества галогенного ряда. Этот компонент решает сразу несколько проблем. В первую очередь, газ препятствует быстрому испарению вольфрамовой нити, что может со временем провести к ее разрушению. Также наполнитель «заставляет» испаренный вольфрам осаждаться снова на спираль. Достигается это за счет специальных химических реакций, в которые вступают компоненты.

При этом в колбы небольшого размера могут закачивать газ под высоким давлением. Это, в свою очередь, также продлевает срок службы изделия в несколько раз.

Схема подключения.

Светильники, питающиеся напряжением в 220 В, включаются сразу в сеть. Несколько ламп соединяются параллельно друг другу.

Электрическая схема подключения ГЛ к сети 220 В.

Срок службы галогенных ламп зависит от равномерности подаваемого напряжения. Для сглаживания скачков сети питания рекомендуется подключать лампы через специальный блок защиты. Он выполняет функции стабилизатора.

Электрическая схема со стабилизатором.

Для светильников, работающих на постоянном токе, необходим понижающий трансформатор. Для нескольких галогенных ламп соединение также должно быть параллельным.

Электрическая схема подключения ГЛ, работающей от постоянного тока.

Помните о безопасности при работе с электричеством!

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

  • по конструкции;
  • по цоколю;
  • по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.

Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.

Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Недостатки

  • Галогеновые лампы при падении легко разбиваются. Газ, заполняющий одну лампочку нетоксичен, но в случае падения люстры возможно отравление.
  • Светильники с такими лампами боятся повышенной влажности воздуха, от избытка которой лампа может взорваться.
  • Не рекомендуется использовать галогеновые лампочки на кухне или в зоне приготовления пищи, так как они легко перегреваются.
  • Их можно использовать только в специальных светильниках, предназначенных для галогеновых ламп.
  • Для них требуется специальный блок питания, например, только в подвесной потолок.
  • Лампы не должны иметь контакта с телом человека или какими-либо предметами, так как от соприкосновения возможен ожог.

Применение

Несмотря на то, что галогенные лампочки уступают в эффективности светодиодным и люминесцентным источникам света, они пользуются популярностью. В частности, лампы с диммерами 220 В легко заменяют стандартные лампочки накаливания.

Галогенные устройства применяют в качестве освещения для автомобилей. Такой источник света идеально подходит для этой сферы, поскольку обеспечивает высокую светоотдачу, длительность эксплуатации, стойкость к перепадам напряжения, имеет небольшую колбу. Галогенные светильники применяют также в прожекторах, рампах, для освещения при проведении фотосъемок и видеосъемок. Они используются в шелкографии и флексографической печати, при сушке материалов, отличающихся чувствительностью к ультрафиолету.

Перепады напряжения

Перепады напряжения влияют не только на срок службы галогенных ламп, но и на их световую эффективность. Так, падение напряжения на 5% приводит к уменьшению количества света приблизительно на 15% и ощутимому изменению температуры цвета. Так же неблагоприятен и рост напряжения. Для 12- вольтовой галогенной лампы повышение напряжения на 1 В (то есть на 8%), приводит к сокращению срока службы на 60%.

Из всех современных источников света галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.

Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) – до 24 В и лампы сетевого напряжение – 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.

Что нужно учитывать при подключении галогенных ламп

Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.

Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.

Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.

Ну и напоследок:

схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).

При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.

на сайте:

1. Линейные галогенные лампы

Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки. Лампы при своих небольших размерах имеют очень приличную мощность – 1 – 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения – прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.

Линейная галогенная лампа

Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).

Как выбрать светильник с пультом управления

Перед тем как отправиться за приобретением люстры потолочной с пультом, нужно обратить внимание на некоторые нюансы:

  • Размер и назначение помещения. Это необходимо для того, чтобы верно подобрать размер светильника и число галогеновых или светодиодных ламп в ней. К примеру, не к месту будет выглядеть большая люстра в маленьком помещении.
  • Природное освещение комнаты. Если в помещении хватает солнечного света, то приобретать галогеновую потолочную люстру с большим числом ламп не стоит.
  • Оформление потолка. Потолок навесной будет очень красиво выглядеть, если с люстрой со светодиодными источниками света приобрести комплект дополнительных ламп, которые можно установить по центру или углам.
  • Высота потолка в помещении. Если потолок низкий, то не стоит приобретать потолочный светильник со свисающими длинными элементами. Они уменьшат высоту, и это не будет гармонично выглядеть.

Современные и элегантные светодиодные люстры с пультом управления — это отличная возможность оформить интерьер и сделать проживание в доме ещё более комфортным. При помощи ПУ можно управлять степенью освещённости в помещении из любой точки.

Эффектные люстры с дистанционным управлением

Как правильно устанавливать галогенки

Несмотря на то что принципиальное устройство галогенной лампы фактически идентично обычной, правила монтажа их отличаются. Светильник накаливания можно просто выкрутить и заменить на новый, но подобный фокус не подойдет к искомым устройствам. Действовать нужно по следующей схеме:

  1. Выключите люстру, а лучше обесточьте всю линию, с которой вы собираетесь работать.
  2. Подождите, пока температура колбы упадет до комнатной.
  3. Вытащите защитное стекло со светильника. Обычно оно закрепляется при помощи пружины или винтов. Действуйте аккуратно, чтобы не поломать его или зажимы.
  4. Вытащите старую лампу. Для этого необходимо нажать на нее и вынуть из патрона. Если не поддается, то постарайтесь раскачать ее из стороны в сторону (если цоколь в ней штырьковый, а не резьбовой).
  5. Сравните маркировку имеющейся лампочки и новой.
  6. Оденьте перчатку (запрещается прикасаться к новой лампе руками или кожей). Не дуйте на нее и не вытирайте об руку.
  7. Вставьте новую лампочку в патрон или вкрутите ее.
  8. Установите на место защитное стекло.
  9. Включите питание, проверьте работу восстановленного светильника.

Применение

Несмотря на то, что галогенные лампочки уступают в эффективности светодиодным и люминесцентным источникам света, они пользуются популярностью. В частности, лампы с диммерами 220 В легко заменяют стандартные лампочки накаливания.

Галогенные устройства применяют в качестве освещения для автомобилей. Такой источник света идеально подходит для этой сферы, поскольку обеспечивает высокую светоотдачу, длительность эксплуатации, стойкость к перепадам напряжения, имеет небольшую колбу. Галогенные светильники применяют также в прожекторах, рампах, для освещения при проведении фотосъемок и видеосъемок. Они используются в шелкографии и флексографической печати, при сушке материалов, отличающихся чувствительностью к ультрафиолету.

Принцип работы

Ключевой принцип работы галогенных лампзаключается в химическом процессе, который называется галогеновый цикл. Рассмотрим этот процесс подробнее:

  1. При включении питания спираль вольфрама разогревается.
  2. Молекулы испаряются, двигаются к колбе и задерживаются на стекле.
  3. Задержанная молекула взаимодействует с атомами брома, создавая галогеновый газ.
  4. В колбе создается конвекция за счет нагрева, вступившая в реакцию молекула отрывается с поверхности и путешествует внутри.
  5. Через определенное время молекула садится на спираль и распадается. На спирали остается вольфрам, а атом брома испаряется в наполняющий колбу газ.

Таким образом происходит цикл – вольфрам, испаряясь, соединяется с бромом, а затем возвращается назад, восстанавливая нить.

Галогенки позволяют создавать различные интересные эффекты

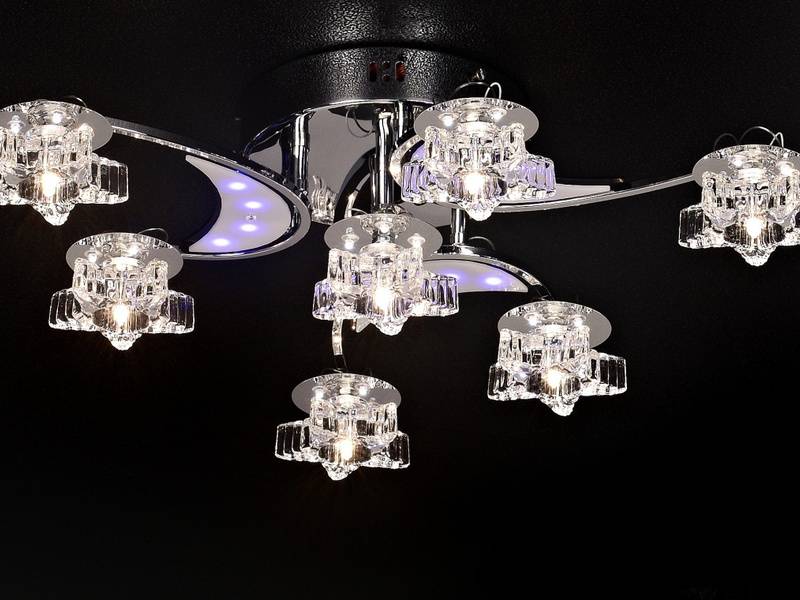

Люстры на галогенных лампах

В люстру обычно внедряют капсульные лампы небольших размеров, в длину составляющие около 2-3см. Подобного типа осветительные элементы практически не видны между хрустальными стразами люстры либо из ее плафонов, поэтому порой даже непонятно, что именно является источником света.

Люстры с галогенными лампами между собой могут иметь некоторые различия в зависимости от:

  1. формы и наличия (или отсутствия) декоративных элементов;
  2. метода крепления к потолку – с помощью петли или монтажной планки с отверстиями под винты;
  3. типа патронов для установки ламп – G4; G9; GY6,35;
  4. наличия или отсутствия в конструкции понижающего напряжение трансформатора, необходимого для питания ламп малого вольтажа.
  5. наличия либо отсутствия в конструкции диммера (регулятора яркости)

Оригинальная галогенная потолочная люстра

Особенности выбора и пользования люстрами на галогенных лампах

Приобретая встраиваемые галогенные светильники типа люстр, следует учитывать их некоторые особенности:

  • лампы в таких люстрах склонны к сильному нагреву, поэтому такие светильники лучше подойдут для установки в просторных помещениях с высокими потолками;
  • за редким исключением регуляторы яркости освещения могут применяться только с люстрами, не использующими трансформаторы понижения для ламп;
  • на практике установлено, что срок эксплуатации галогенных ламп больше в тех люстрах, конструкция которых дополнена понижающим трансформатором;
  • к галогенным лампам не рекомендуется прикасаться голыми руками, поскольку следы от прикосновений отражаются на сроке службы ламп не лучшим образом;

Схема подключения низковольтных потолочных светильников

Светильники точечные

Необычным и весьма выгодным решением станет использование для дома галогеновых светильников. Если сравнивать их с лампами другого типа, то они также будут иметь ряд преимуществ:

  • имеют превосходство своим незначительным размером, а также минимальным потреблением электроэнергии, но при этом излучают вдвое больше света,
  • не возникает сложности при их установке, и они значительно экономят место между подвесным потолком и перегородкой-основанием,
  • напряжение в лампах невелико, поэтому они вполне безопасны для человека.

Точечный поворотный светильник с галогеновой лампой

На что следует обратить внимание при выборе галогеновых светильников:

Лучше при покупке светильника выбирать тот, в комплекте которого сразу есть лампочка, чтобы не возникло впоследствии путаницы с подбором цоколя.
Также значение имеет помещение, в котором будет монтироваться осветительный прибор

Так, когда речь идет о ванных комнатах, саунах и других помещениях с повышенной влажностью, то важно выбирать влагостойкие и низковольтные модели. В противном случае, это может быть небезопасно для людей.
При выборе трансформатора, необходимо учитывать количество подключаемых к нему ламп и их суммарную мощность

Так, у трансформатора она должна превышать общую мощность всех ламп.
При монтаже светильника, стоит учитывать тот факт, что отверстие, вырезанное в коробе должно быть меньше на 10 мм чем диаметр самого фланца.

Установка встраиваемого галогенного светильника

Заключение

Зная, что такое галогенная лампа,вы сможете сделать правильный выбор в магазине. Их выпускает множество производителей (Philips, GE, Sylvania, Osram), и по качеству они практически ничем не отличаются.

Не надо приобретать их на рынке, поскольку в последнее время появилось достаточно много китайских подделок – лучше обратитесь в серьезный магазин.

При установке светильника помните, что он может достаточно сильно нагреваться. Подводите к нему качественные провода (1.5 квадрата вполне достаточно для создания системы освещения), защищая их возле места подключения термоусадкой от обгорания.

Предусматривайте свободное место для свободной циркуляции воздуха и охлаждения, не ставьте их в ограниченном и замкнутом пространстве, поскольку они будут часто сгорать.

Перед покупкой обязательно снимите имеющиеся лампы и изучите их, чтобы не ошибиться с маркировкой и цоколем. Во время замены не забывайте, что касаться колбы и цоколя нельзя.
