Гибкие шланги для подводки воды: технические характеристики

Советы по выбору гибкой подводки

Перед тем, как выбрать гибкую подводку, возьмите ее в руки и посмотрите внимательно на внешнее состояние. Проведите оценку, из чего данная подводка была сделана. Если вы не в силах провести оценку своим любительским взглядом, тогда поинтересуйтесь у продавца-консультанта. В том случае, если продавец на элементарные вопросы по выбору продукции отвечает, что сегодня замечательная погода, то лучше обратиться к другому продавцу или выбрать другой магазин. Желательно всю сантехнику приобретать только в специализированных магазинах. Вам необходимо уточнить состав и рабочие характеристики приобретаемой гибкой подводки.

Необходимо также выяснить, из каких материалов она была изготовлена – это очень важно. Помимо стандартной алюминиевой или стальной оплетки, существует еще третий материал – нейлон

Он известен своей прочностью и долговечностью, к тому же он безопасен для здоровья человека. Правда, есть все-таки в данном материале один минус: подводки из нейлона на порядок дороже своих аналогов. Из-за высокой стоимости далеко не все могут себе позволить установку подводки из нейлона.

Для визуального сравнения нужно взять в руки две гибкие подводки. Проведите визуальную оценку: если один из вариантов слишком легкий, то это, скорее всего, низкокачественная подделка. Как правило, такие детали производят из плохих материалов, которые очень быстро выйдут из строя. Зачастую производители выпускают подводки из алюминиевых накидных гаек, которые легко могут потрескаться без серьезной на то причины

Выбирая продукцию, обратите внимание на гибкие качества подводки. Материал должен быть эластичным, он должен быть мягким и сгибаться в разные стороны без особых усилий

Резиновый шланг у дешевых подводок, как правило, вообще не гнется и при попытке его согнуть он просто ломается.

Если штуцер изготовлен из пластика, то лучше не покупать такую продукцию – скорее всего, через несколько недель эксплуатации она потечет. В некоторых случаях штуцер может просто отломаться от гайки, а та раскрошится на мелкие части. Она разломается на кусочки сама по себе, без применения какой-либо физической силы.

Подводки могут производиться для разных температурных режимов, исходя из этого они могут быть:

для холодной воды;
для горячей воды;
универсальные.

Для распознавания существуют специальные ленты. Для холодной воды на подводке установлена синяя лента, а для горячей – красная. На универсальных типах подводок присутствуют сразу две ленты.

Многие специалисты рекомендуют устанавливать универсальные гибкие подводки, поскольку они смогут прослужить на порядок дольше от специализированных подводок под холодную или горячую воду

Толщина гаек подводки – вот на что необходимо обратить внимание при покупке. У дешевых низкокачественных товаров толщина небольшая, вследствие чего подводка под воздействием воды со временем может развалиться

Имеется в виду накидная гайка. На толщину накидных гаек необходимо обращать внимание не дома, когда вы распаковали покупку, а еще в магазине сантехники. Многие покупатели не считают нужным осмотреть конструкцию покупаемой подводки, поэтому им приходится повторять такую покупку спустя некоторое время. В качественных подводках толщина гайки находится на должном уровне, они являются более долговечными по сравнению со своими дешевыми копиями.

Как правильно выбрать подводку?

Приобретая подводку для воды в унитаз, стоит опираться на некоторые немаловажные критерии.

Для начала следует определить, для чего именно нужна подводка, вода какой температуры будет в ней циркулировать.
Существуют и такие разновидности, которые можно использовать для горячей воды. В таких подводках в качестве основного элемента применяется каучук, способный выдерживать высокие температуры.
Также хорошими устойчивыми свойствами к температурным перепадам обладает сильфонная подводка, о которой говорилось выше. Она может использоваться даже в системах отопления.

Армированную подводку хорошо использовать, когда к водопроводу подключается бойлер, унитаз или стиральная машина, ведь температурный максимум, который для нее рекомендуется, составляет 90°С.
На современном рынке сантехники есть и универсальные трубы, которые подходят как для холодной, так и для горячей воды. На таких шлангах используется синий и красный цвета. Соответственно, для водяной трубы под холодную воду используется только синий цвет, а под горячую –красный.
Для правильного выбора необходимо определить оптимальный диаметр и длину будущей подводки. Такой показатель как диаметр необходимо подбирать, руководствуясь тем расходом воды, который нужен для подключаемой техники. Например, если выбирается труба под раковину для мытья, то здесь оптимальным диаметром будет около 10 мм, для ванны – 15 мм, а вот если подключается труба к унитазу, то лучше всего подойдет диаметр 8 мм.

Необходимо определиться и со способом подключения. Чтобы правильно выбрать тип установки подводки для воды, нужно произвести замеры монтажного узла в магистрали или патрубке прибора, который подключается.
Не нужно забывать про различные типы резьбы, которые бывают наружными или внутренними. Это тоже следует учесть.
Наличие прокладок. Они обеспечивают герметичность системы, поэтому необходимо убедиться в качестве материала, из которого они выполнены. Если сырье низкокачественное, то прокладки начнут трескаться и расслаиваться.

Штуцер. Признаком хорошего качества прибора считается латунный ниппель (штуцер). Если он выполнен из пластика, то вряд ли будет способен прослужить долго. Для изготовления качественных штуцеров применяют латунь, алюминий, нержавейку или никелированную латунь. При этом нужно учитывать, что слишком тонкостенный фитинг во время монтажа может деформироваться. При использовании он начнет окисляться, на нем начнет появляться коррозией.

Оплетка. Она бывает нескольких видов

Если нужно найти подводку с увеличенным сроком эксплуатации, то стоит обратить внимание на продукцию в нержавеющей или нейлоновой оплетке – они рассчитаны на температуру до 110 градусов и рабочее давление до 20 атм. Эксплуатационный срок их службы превышает 15 лет.

Еще больше информации о шлангах для унитаза смотрите далее.

Сильфонная

Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость. Стоимость такого шланга значительно выше.

Подводка выпускается двух типов:

с фиксированной длиной;
складная.

Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

Требования к подводкам бытового водопровода

Если подводка для воды используется в коммунальной квартире, к ней предъявляются следующие требования:

Максимальное давление, которое допускается в коммунальных магистралях холодной воды, составляет 6 бар, для горячих сетей этот показатель равен 4,5 бара. Соответственно рукава должны выдерживать данный напор с некоторым запасом из-за гидравлических ударов.
Максимально допустимая температура воды в сетях горячего водоснабжения коммунальных домов по большинству нормативных актов не должна превышать 75 °С. Если гибкая подводка для горячей воды размещена в соответствующей линии горячего водоснабжения ГВС, она должна выдерживать подобные температурные нагрузки в течение всего эксплуатационного срока.
Помимо двух основных перечисленных требований к температурным и напорным параметрам, подводящие питьевую воду рукава должны быть выполнены из экологически чистых материалов, не наносящих вреда здоровью человека.
Подводной рукав должен обеспечивать надежное, долговечное и герметичное соединение, легко монтироваться и сниматься своими руками без помощи профессионального сантехника.
Минимальный срок службы подводок должен соответствовать указанным в государственных стандартах или специальных нормативных документах данным.

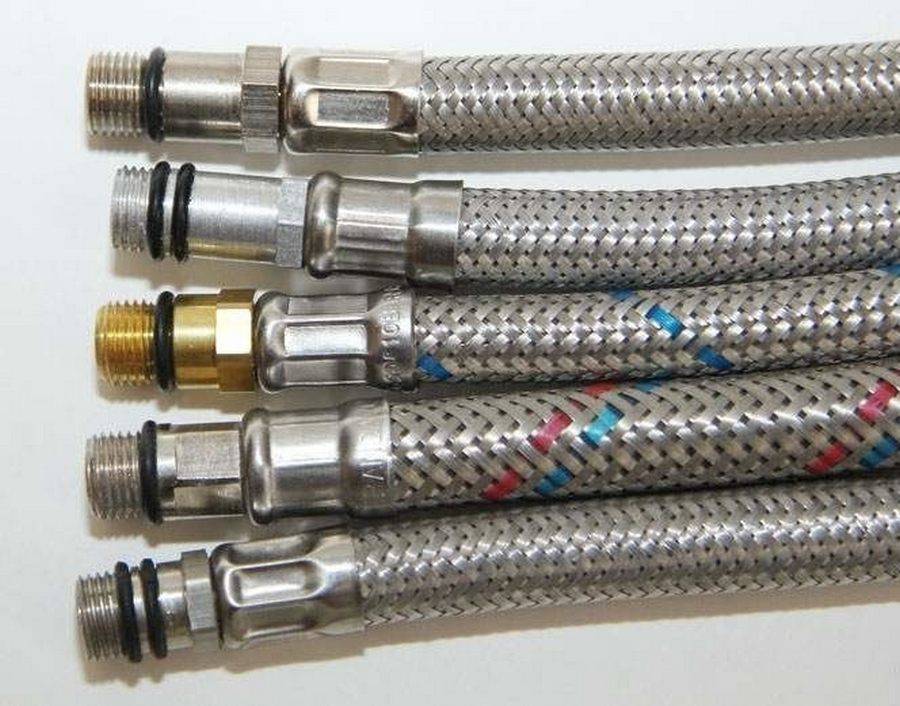

Рис. 3 Разновидности подсоединительных фитингов шлангов в оплетке

Преимущества и недостатки шлангов

Преимущества:

Основным преимуществом изделия является его гибкость.
Конструкции практичны при перевозке, их можно складывать друг на друга, и они от этого не повреждаются.
При монтаже подводки отличаются легкостью крепления и мобильностью подключенного прибора. Например, можно спокойно отодвинуть стиральную машину, так как рукав подводки позволяет это сделать. При стационарном подключении пришлось бы перекрывать все трубопроводы и демонтировать приборы.
Легким является также и демонтаж изделия. Это позволяет без проблем осуществлять ремонт помещения и его коммуникаций.
Элементы с нержавеющей оплеткой по своей прочности соответствуют пластиковым трубам, но в отличие от них имеют способность изгибаться.
Срок службы такого изделия больше 10 лет.

Недостатки:

менее прочные, чем трубы из металла;
дороже труб;
срок службы меньше, чем у труб.

Гибкая подводка для воды из нержавейки

Присоединительный гибкий шланг должен быть сделан из нержавеющих материалов, не подверженных коррозии. От этого напрямую зависит долговечность и качество работы гибких подводок. Цена гибкой подводки для воды из нержавейки вполне приемлема. За счет этого данный тип гибких шлангов очень распространен среди потребителей. Длина такой подводки для воды колеблется от 500 см до 1 метра.

При выборе гибкой подводки из нержавейки для воды, важно не перепутать ее с гибкой подводкой из нержавеющей стали для газового оборудования. Газовые подводки категорически не подходят для подключения к сантехнике, так как могут ржаветь и протекать

Сразу возникает вопрос, как могут ржаветь нержавеющие шланги? Ответ прост: для газового оборудования на нержавеющих подводках наконечники, то есть штуцеры или гайки, выполнены из обычной стали. Поэтому, при использовании газовых гибких подводок для водоснабжения, они вскоре поржавеют и станут пропускать воду. Срок годности довольно велик, но со временем могут изнашиваться резиновые прокладки.

Преимущества гибкой подводки для воды из нержавеющей стали:

материал, из которого выполнен шланг подводки, устойчив к коррозии;
невысокая цена;
устойчивость к огню;
не боится минусовых температур;
простота крепления.

Недостатки:

при слабом креплении, а также некачественной прокладке на резьбе, гибкая подводка для горячей воды может протекать в месте крепления.

Перед креплением гибкого шланга к смесителю, унитазу, стиральной машине, либо к системе отопления, важно проверять его на наличие повреждений самого шланга, резьбы, или наличие возможных дефектов при производстве. Радиус крепления должен быть не более 0,4 Нм

При монтаже важно, чтобы шланг был не закрученным. Прикрепив гибкий шланг необходимо сразу же проверить его пропускные способности. Шланг не должен протекать. Если же появляются капли в месте крепления, его необходимо подтянуть.

Важно крепить гибкую подводку для воды таким образом, чтобы можно было удобно к ней добраться для профилактической проверки крепления или, если по истечении срока годности она начнет протекать. Никто не застрахован от приобретения некачественного материала

Поэтому делать покупки необходимо с наличием соответствующих сертификатов, в специализированных и проверенных магазинах

Никто не застрахован от приобретения некачественного материала. Поэтому делать покупки необходимо с наличием соответствующих сертификатов, в специализированных и проверенных магазинах.

Для каждого отдельного случая пригодится та или иная гибкая подводка. В основном, каждый из вариантов гибкого шланга пригоден для крепления в системе домашнего водоснабжения. Долговечные гибкие подводки для воды изготавливаются из качественных материалов. Естественно, от этого зависит их стоимость.

Гибкая подводка предназначена для подсоединения сантехнических приборов и газового оборудования для нагрева воды. Она незаменима в тех случаях, когда применение труб технически затруднительно или нецелесообразно. При этом срок службы гибкой подводки для воды определяется ее конструктивными особенностями, используемыми материалами и условиями эксплуатации. Обычно его указывают на сопроводительной документации.

Не разрешается использовать гибкий шланг

Подводку с алюминиевой и оцинкованной оплеткой крайне не желательно использовать в сырых помещениях.
Резиновые или нейлоновые шланги нельзя использовать вблизи открытого огня и нагревательных элементов.
Металлические шланги запрещено применять вблизи электрических щитов.
Гибкую подводку нельзя использовать в постоянном проточном режиме вместо трубопроводов.
Запрещено эксплуатировать гибкую подводку при минусовых температурах.
Вешать и сушить различные предметы на шлангах, хранить рядом всевозможную химию.
Монтировать подводку сквозь перекрытия.

Разобравшись что такое гибкая подводка, о её характеристиках, как выбрать и эксплуатировать, скажем несколько слов о производителях.

Что надо знать про гибкую подводку для воды

Особенности и достоинства

Гибкая система выполнена из укрытого металлической оплеткой эластичного шланга. Его длина бывает от 0.3 до 5 метров. На концах такой подводки есть штуцеры и гайки с резиновыми уплотнениями, которые крепят на основную трубу и к элементу сантехники или бытовой технике. На оплетке из металла есть цветная маркировка, которая будет указывать на сферу использования шланга. Так, гибкие подводки с красной маркировкой предназначены для горячей воды, а с синей лишь для холодной. Шлаги с двойным цветом указывают на то, что изделие универсальное. В продаже встречается подводка и с желтыми полосами. Она требуется для того, чтобы подключать и работать с газовыми устройствами, но она никак не подойдет для воды. Внутренняя поверхности гибкого шланга в подводке пропитана особыми веществами, которые ни при каких обстоятельствах не должны попасть в питьевую воду.

Такие гибкие трубы более устойчивы ко внешним повреждениям и внутренним гидравлическим ударам.
Более высокая в сравнении с простыми трубами надежность изделия, что увеличивает срок эксплуатации сантехнических устройство до несколько десятилетий.
Изделие не нуждается в сваривании и его можно подключить буквально «голыми руками», что не просто позволяет значительно сэкономить, не покупая сварочный аппарат, но и выполнить подключение в короткие сроки даже новичку.
Гибкость подводки дает возможность передвигать по комнате уже подключенные предметы бытовой техники, даже в очень маленьких помещениях.
В отличие от массивных старых труб из стали, гибкие и тонкие подводки занимают намного места, что дает возможность размещать сантехнические изделия на большом расстоянии от главной трубы и не захламлять пространство около пола и стен.

Хотя такой вариант шланга для труба лучше, чем жесткие, но имеет определенные недостатки:

Если вода будет подаваться одновременно в несколько комнат (ванная, туалет и кухня), то шланг начнет вибрировать, из-за чего появится низкий гул.
Запрещается устанавливать гибкую подводку около открытого пламени. Исключением является лишь газовый шланг с металлической оплеткой, хотя его и советуют устанавливать так, чтобы он не доставал до огня на плите.
Изделие практически не переносит скручивания и натяжения, так как это может повредить и испортить его.

Далее рассмотрим лучшие гибкие подводки для воды и их качества.

Технические характеристики

На сантехническом рынке встречаются 2 сильно отличающиеся друг от друга категории подводок – удлинители и переходники. Вторая разновидность представлен собой шланги для подачи воды на душевые кабины, стиральные машинки или раковины. Их длина очень редко бывает больше ½ метра. Посредством подключенного удлинителя к переходнику вода будет подведена к тем участком, до которых простой шланг попросту не достанет. Характеристики подводок 1 и 2 категории схожи между собой и выглядят так:

Максимальный момент арматурной затяжки на концах подводки составляет 50 Нм.
Твердость шланга из резины составляет 75 по Шору.
Рабочий ресурс минимум 10 лет.
Максимально допустимый уровень воды +70 градусов.
Минимальный радиус изгиба 6 см.
Номинальное давление 8 бар, максимальное доходит до отметки в 10 бар.
Диаметр внутреннего и внешнего трубчатого радиуса составляет 1.15 и 1.2 см соответственно.

А теперь поговорим, какие есть виды подводок.

Основные виды гибкой подводки

Для подключения домашней сантехники используются два типа соединителей. Они отличаются как по внешнему виду, так и по конструкции. Гибкая подводка может быть изготовлена в виде:

короткого, относительно жесткого гофрированного патрубка из металла;
тонкого гибкого шланга с оплеткой из металла.

Оба варианта подводки отличаются по технологии изготовления, по сроку службы и способу обеспечения герметичности гибкой трубы.

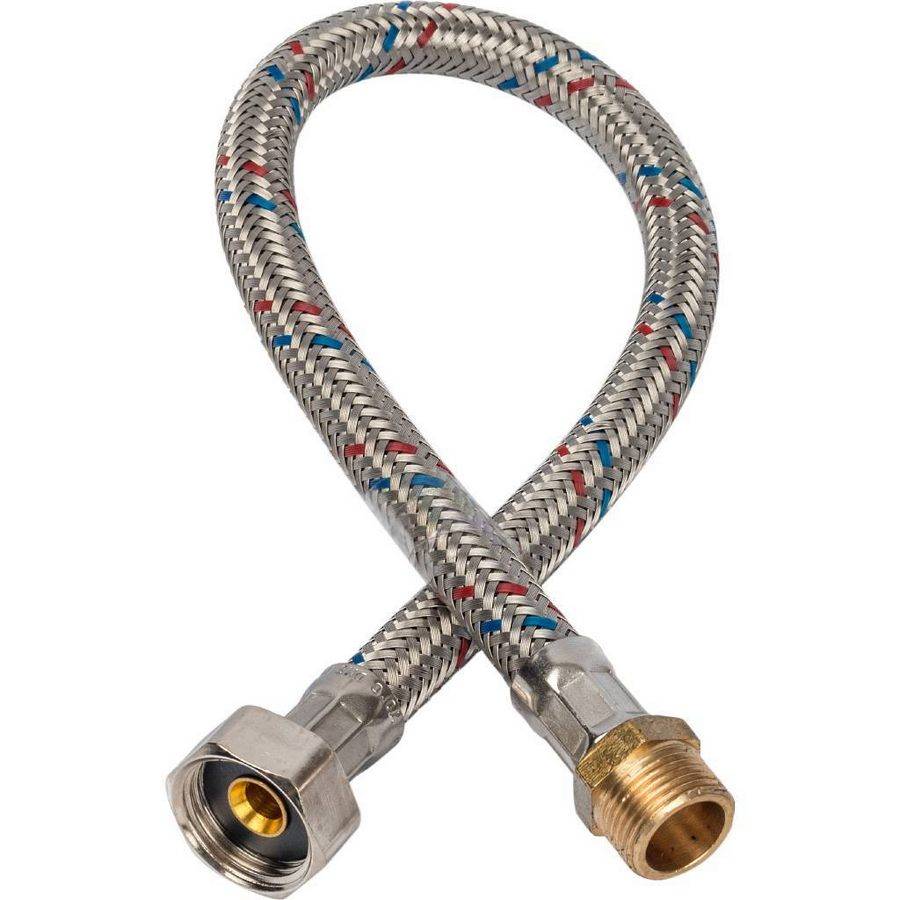

Вариант с резиновым шлангом в оплетке

Конструкция подводки — это каучуковый шланг с запрессованными металлическими ниппелями по концам. С помощью резьбового соединения ниппель с большим усилием прижимается к входному штуцеру сантехники или трубы водопровода. Герметичность соединения обеспечивается прокладками, подмоточной ФУМ-лентой или уплотнительными кольцами.

Шланг гибкой подводки в оплетке выпускается в трех видах:

стандартный с Фитинги для стальных труб: виды, классификация, маркировка и примеры проведения монтажа фитингами на концах типа «гайка-гайка». Гаечная головка выполняется в размерах 1, 3/4, 3/8, 1/2 дюйма;
подводка-удлинитель. Отличается от предыдущего варианта тем, что на одном из концов стоит вращающаяся головка-штуцер с наружной резьбой (обычно в 3/8 дюйма);
соединительный шланг с подвижной гайкой (BP) с одной стороны, размером 3/8 или 3/4 дюйма, и неподвижным штуцером 1/2 дюйма с внешней резьбой (HP) с противоположного конца.

Последний тип шланга — это стандартный вариант гибкой подводки для смесителя 3/8 с прямым ниппелем под штуцер с наружной резьбой. Используется для подключения моек и ванных смесителей под горячую и холодную воду.

Виды мягких шлангов

Большинство современных смесителей и кранов, рассчитанных на подключение гибкой подводкой, спроектированы так, что входные отверстия с внутренней резьбой 1/2 дюйма расположены в труднодоступных местах. При установке крана завернуть штуцера обычно не составит проблемы. Но шланги гибкой подводки нужно будет периодически менять через 1-2 года эксплуатации. В подобной ситуации вывернуть прикипевший штуцер 1/2 становится непросто, даже если это качественное изделие из латуни.

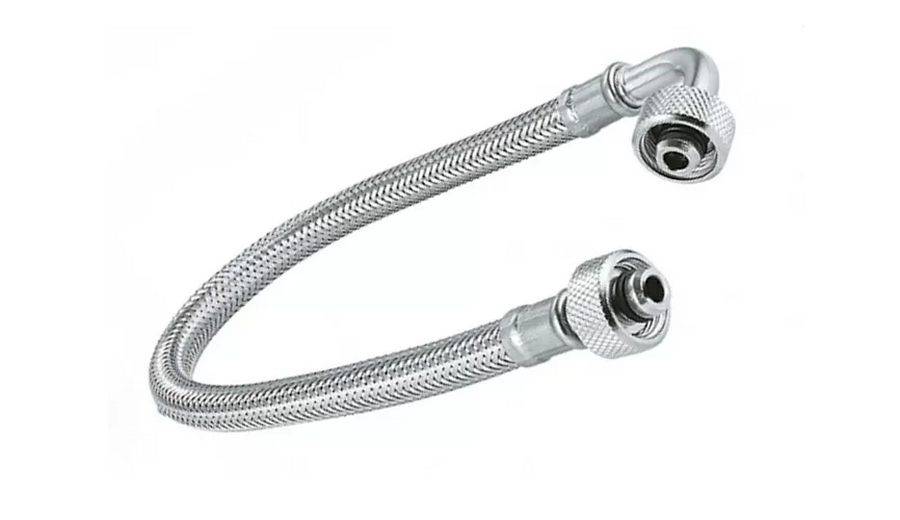

Кроме того, один из ниппелей гибкой подводки 3/8 дюйма может иметь форму угольника, а гайка, вместо традиционного шестигранника под ключ, имеет рифленую накатку.

В качестве примера можно привести шланг подключения, производства немецкой компании Grohe. Это позволяет завернуть гаечную головку по резьбе рукой, без ключа. Такую подводку используют преимущественно для временного подключения кухонной техники. Например, кофемашины или настольной посудомойки.

Гибкий шланг

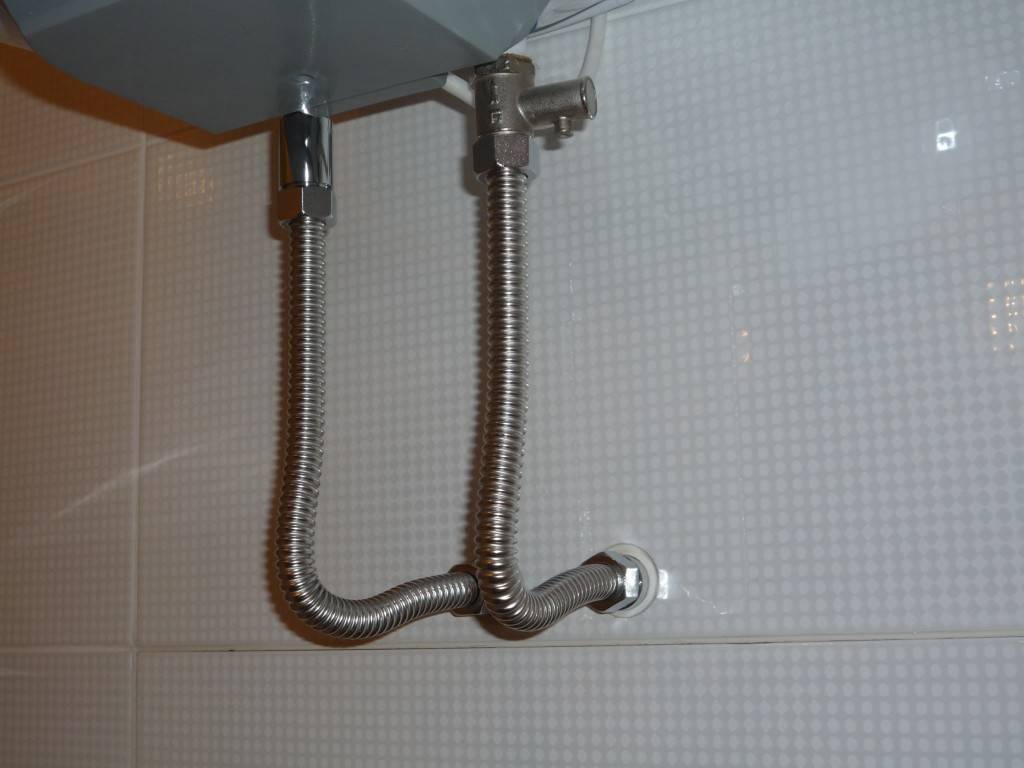

Сильфонный тип подводки

Данный вариант гибкой подводки представляет собой шланг в виде стального гофра с гайками или штуцерами 3/8 на концах. Длина его может достигать 200 см.

Стенки изготовлены из накаткой тонкой полоски нержавеющей стали. В процессе изготовления гофрированной подводки кромки полосы свариваются, благодаря чему гибкий шланг из металла приобретает возможность сгибаться в нужном направлении. При этом изделие способно выдерживать давление до 10 атм и температуру до 250 °C.

Гибкая подводка

Так как внутри гибкого гофрированного шланга нет оболочки из полимера, то принято считать сильфон самым долговечным и надежным типом подводки. На самом деле это не совсем так.

Гофры хорошо выдерживают статическое давление воды, поэтому гибкую подводку с гайками – штуцерами 3/8 дюйма можно использовать в качестве участка водопровода. Если же давление внутри сильфона меняется, то в местах сварки полосы из нержавеющей стали, очень плохо переносящей циклическую нагрузку, появляются микротрещины. Поэтому нельзя сказать, что труба из гофрированной стали в эксплуатации превосходит качественную гибкую подводку на 3/8 дюйма.

Место для установки компрессора

Если лишнего места нет и компрессору отводится «единственный свободный угол», то деваться некуда — туда его и ставим. Но если у вас есть желание и возможность установить компрессор правильно — установите его в отдельном помещении.

Это помещение должно быть сухим и отапливаемым (большинство компрессоров выпускаются для эксплуатации в диапазоне температур от +5 до +40°C). По очевидным причинам нельзя допускать воздействия на компрессор атмосферных осадков. Помещение должно хорошо проветриваться, всасываемый воздух не должен содержать паров токсичных веществ, взрывоопасных газов и растворителей. По этой причине компрессор нельзя устанавливать непосредственно в зоне подготовки и покраски автомобиля.

Крайне важно обеспечить низкий уровень запыленности в помещении. Постарайтесь по возможности свести к минимуму количество различных «пылесборных» поверхностей – вся эта пыль в конечном итоге пойдет в компрессор и далеко не вся она будет задержана фильтром

Если обеспечить низкую запыленность в компрессорной невозможно, придется чаще обращать внимание на состояние воздушного фильтра. Засоренный фильтр не только снижает выходную производительность компрессора, но и приводит к поломкам клапанов

Место для установки компрессора должно быть горизонтальным и ровным. Для удобства технического обслуживания компрессор желательно установить на некотором расстоянии от стен (0,8 – 1 м).

Компрессор — сердце пневмосистемы. В то же время, без воздушной магистрали (ее можно сравнить с артериями), он так и останется лишь частью общего «организма».

Конструкция, характеристики, достоинства

Сильфонная гибкая подводка представляет собой гофрированный шланг, выполненный из нержавеющей стали, например, AISI 304.

Изготовление трубки ведется по различным технологиям – она может быть сварной или цельнотянутой, но на основные характеристики изделия это решающего влияния не оказывает.

Толщина стенки определяется требуемыми рабочими характеристиками и для большинства применений не превышает 0.3 мм.

Как правило, такие подводки комплектуются накидными гайками, изготовленными из той же марки стали или никелированной (реже хромированной) латуни или бронзы.

Для надежной фиксации гаек и получения качественного соединения с трубопроводами концы шланга (2-3 гофры) фальцуют.

Внимание! Сильфонные подводки не используют без стопорного кольца, которое обеспечивает равномерное прилегание фальца и уплотнительной прокладки к трубе или фитингам во время монтажа. Для соединения подводки из нержавеющей стали с оборудованием под штуцер или с трубами большего (меньшего) диаметра применяют соответствующие переходники из нержавеющей стали или латуни

Для соединения подводки из нержавеющей стали с оборудованием под штуцер или с трубами большего (меньшего) диаметра применяют соответствующие переходники из нержавеющей стали или латуни.

Рабочие параметры

Материалы, применяемые при изготовлении подводок из нержавеющей стали, определяют их уникальные характеристики:

срок службы изделий превышает 20 лет, на практике же, такие подводки могут служить дольше, особенно, полимерный;
диапазон температур транспортируемой среды – от -40 до +200 градусов;
рабочее давление зависит от диаметра шланга и толщины его стенок, и для изделий диаметром 0,5” превышает 15 атмосфер, а давление на разрыв – 30 атмосфер.

Следует отметить, что наиболее ненадежным элементом такой подводки оказывается уплотнительная прокладка.

Для получения соответствующих характеристик при монтаже применяют прокладки из паронита, фторопласта или меди (что лучше ФУМ-лента или нить Тангит, написано в этой статье).

Внимание! Уплотнитель испытывает такие же нагрузки, как и все изделие, поэтому рекомендуется применение прокладок толщиной не менее 2.5 мм. Свойства основного материала изделия – нержавеющей стали определяют и другие достоинства сильфонных гибких подводок:

Свойства основного материала изделия – нержавеющей стали определяют и другие достоинства сильфонных гибких подводок:

универсальность – одни и те же изделия могут применяться в системах холодного и горячего водоснабжения, отопления, для подключения газовых приборов;

стойкость к коррозии;

устойчивость к воздействию большинства агрессивных химических соединений;

высокое сопротивление диффузии кислорода, в отличие от кислородопроницаемых каучуков и полимеров (что такое кавитация жидкости, прочитайте здесь);

абсолютная негорючесть (пожаробезопасность);

отсутствие негативного влияния на окружающую среду и здоровье человека;

износостойкость.

Кроме того, гофрированный шланг при изгибании не изменяет эффективного сечения, что обеспечивает равномерное давление на всех участках.

Дополнительным преимуществом сильфонных подводок служит возможность использования их в качестве компенсаторов (установка на полипропиленовые трубы описана здесь) для полимерных трубопроводов.

Для промышленного применения такие изделия – практически, идеальны.

Они могут применяться для транспортировки агрессивных сред и нефтепродуктов, где другие материалы использовать невозможно (правила испытания трубопроводов на прочность и герметичность прочитайте на этой странице).

Высокая износостойкость позволяет использовать их для сыпучих веществ различного фракционного состава.

Устойчивость к коррозии расширяет сферу применения для условий с высокой влажностью, повышенным содержанием солей и т.д., например, для использования в кораблестроении.

Отдельного упоминания заслуживает гибкость сильфонных подводок из нержавеющей стали.

По этому параметру изделия значительно уступают резиновым аналогам.

Из-за этого гофрированные подводки использовать не всегда удобно, особенно в ограниченном пространстве для монтажа.

Однако, в этом есть и дополнительное преимущество – изделия держат приданную форму и могут использоваться в качестве участков трубопроводов без дополнительных конструкций.

Свойства стальных подводок определяют и некоторые требования к монтажу.
