Полезные рекомендации
Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:
- по возможности не используйте острые углы;
- куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
- в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
- при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
- внешняя проводка прячется за подвесными или гипсокартонными потолками.
Протягивание проводов под кровлей
Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.
Технические характеристики стальных рукавов
Металлические рукава обладает множеством полезных качеств:
значительной механической стойкостью, способностью противостоять деформации и разрыву;
гибкая труба облегчает монтаж, ее можно проложить в самых неудобных местах;
небольшой вес;
экологичность и безопасность для человека;
долговечность – в сухом помещении и 50 лет – не предел;
негорючесть;
химическая стойкость – особенно важно при применении в промышленных цехах;
достаточная стойкость к коррозии;
защита проводов от влаги и воды;
защита от продвижения огня по проводам в случае пожара;
защита от ультрафиолета и уменьшение влияния перегрева на изоляцию проводов.
Что такое гофра и где она применяется
Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.
Скрытая прокладка
Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:
Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.
Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими
Важно при таком монтаже использовать не распространяющие горение или металлические гофры
Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).
Открытая прокладка
Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.
Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.
Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).
Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.
Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
Как выбрать надежные гофрированные трубы
На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок
К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы

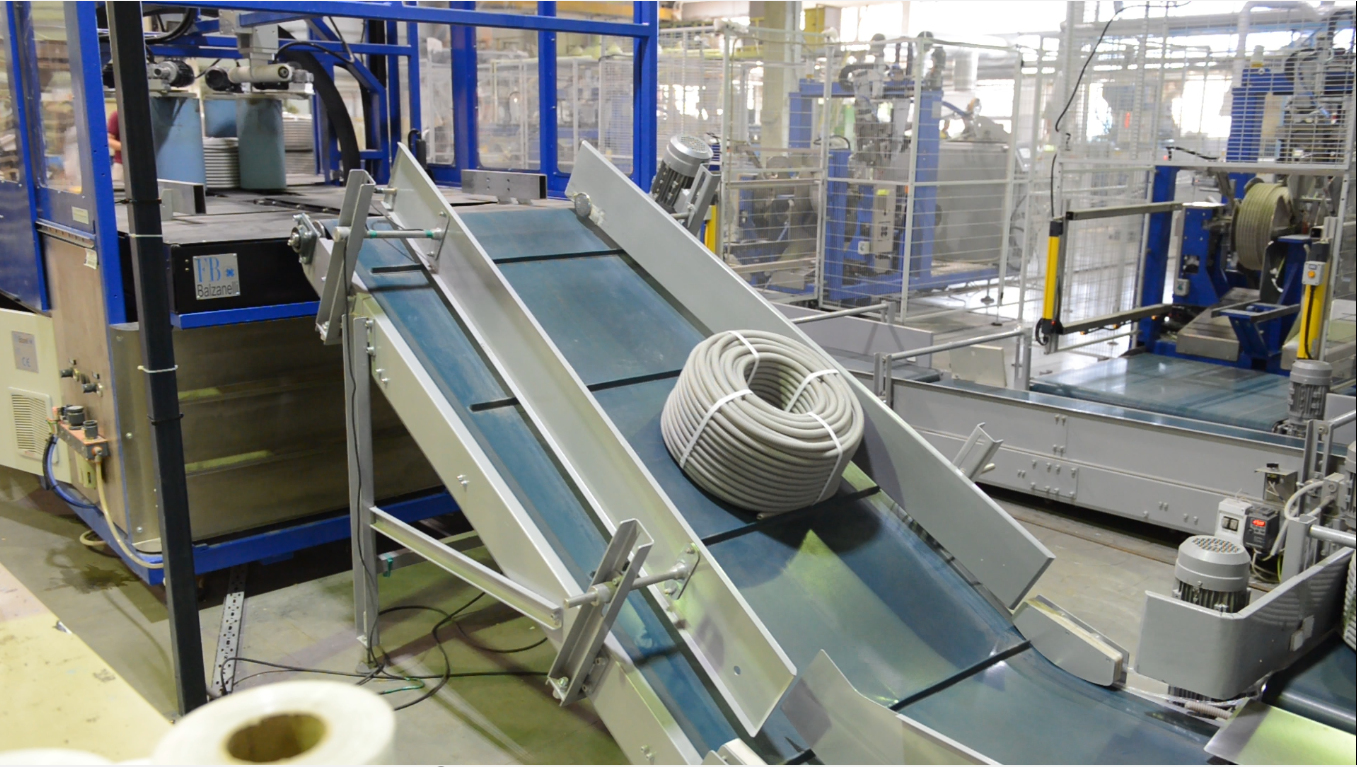

Линия по производству гофротруб IEK на предприятии IEK GROUP
Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK, которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).
Гофрированные трубы IEK производятся на высокотехнологичной, полностью автоматизированной линии, при их изготовлении используется только качественное сырье. Гофротрубы и аксессуары IEK проходят многоступенчатый контроль качества, поэтому срок их службы составляет не менее 25 лет. Гарантийный срок эксплуатации – три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.
7.87
Cообщение об ошибке
Виды гофры для кабеля
Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:
- Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
- Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
- Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
- Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.
Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:
- поливинилхлоридные;
- полиэтиленовые;
- полипропиленовые;
- металлические.
Металлическая гофра для кабеля
Данный вид помогает выдержать сложные нагрузки при маленькой толщине металлических стен. Металлическая гофра бывает разной. Ее производят из оцинкованной или нержавеющей стали. Дополнительным плюсом является металлополимерная оболочка, которая повышает характеристики защиты от пыли и влаги. Термостойкая гофра для кабеля наделена такими достоинствами:
- многообразие вариантов;
- высокая прочность;
- устойчивость к температурам и химическому воздействию.
Среди недостатков нужно обратить внимание на не герметичность, при любом сжатии стенки расходятся, и к кабелям проникает влага. Гофрированная нержавеющая труба применяется в таких случаях:
- Для защиты от больших механических повреждений.
- При укладке в легко возгораемых строениях.
- В месте пересечения трубопровода с электропроводкой.
Пластиковая гофра для кабеля
Труба для электропроводки обеспечивает эффективную защиту от возможных повреждений. Пластиковый вид применяется для создания скрытой трассы. Труба гофрированная ПВХ используется для прокладки таких кабелей:
- электрических;
- телефонных;
- телевизионных;
- компьютерных.
Пластиковая гофра имеет такие достоинства:
- доступность в цене;
- соответствие требования пожарной безопасности;
- самозатухание при возгорании;
- гибкость;
- удобство монтажа.
Среди недостатков можно выделить:
- потеря прочности при замерзании;
- порча после воздействия УФ-лучей;
- размягчение при нагревании;
- неустойчивость при повышенной влажности;
- некрасивый внешний вид.
Полиэтиленовая гофра для кабеля
Данный вид по многим показателям схож с полипропиленовым вариантом. Такая гибкая гофрированная труба универсальна и может использоваться как в помещении, так и на улице. Она наделена средней прочностью и гибкостью. Полиэтиленовая гофра для кабеля имеет такие достоинства:
- универсальность;
- устойчивость к ультрафиолету;
- не реагируют на изменения температуры и другие воздействия.
Как правильно подобрать и какая лучше
Гофра для электропроводки подбирается исходя их следующих факторов:
Место расположения проводки (улица, помещение, пол, потолок или стены)
Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).
Если это стены — необходимо понимать, из какого материала они изготовлены
Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.
Назначение кабеля.
Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей
Пластиковые или металлические? — вот в чем вопрос
Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.
Металлические трубы практически не применяются в электромонтаже
И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.
Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).
В деревянном здании для электромонтажа требуется оцинкованный металлорукав
В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.
То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.
Подробнее о преимуществах пластиковых труб
Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:
- живучесть (при правильной эксплуатации до 30-50 лет),
- легкость самой конструкции, а также простота монтажа,
- механическая прочность,
- устойчивость к коррозии,
- широчайший ассортимент размеров и крепежных аксессуаров.
Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.
Стойкость к горению — обязательное качество для электромонтажа внутри помещений
Гладкая труба из ПВХ
В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.
Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.
Наружная электропроводка требует иных решений
Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.
Гофра из ПНД с зондом для протяжки
Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.
А если закладывать в землю?
При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.
Двустенная защитная красная гофра в бухте
Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!
В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.
Для удобства и наглядности соберу рекомендации в виде таблицы
Рекомендованные материалы труб в зависимости от способа электромонтажа
А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
Гофра для кабеля, размеры, цены
Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. При выборе размера следует учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько жил – проводов или кабелей – диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, взять специальный кабель) он будет больше нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.
Цена на гофрированные электрические трубы зависит от многих факторов
Выбор размера
Выбор диаметра гофры зависит еще и от сечения, на котором она будет укладываться:
- к осветительным приборам – 16 мм;
- у розеток и выключателей – не менее 20 мм;
Размер гофры для электрического кабеля выбирается исходя из количества и размеров жил
- от основной распределительной коробки до следующей коробки, от щита – не менее 25 мм;
- соединение между двумя панелями составляет не менее 32 мм, и лучше иметь вторую резервную линию;
- проход через перекрытие перекрытия – с жесткой гофрой диаметром не менее 40 мм;
- прокладка слаботочных кабелей (телефон, интернет, антенна и др.) – 25 мм.
Диаметр гофры для прокладки кабелей выбирается исходя из количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества жил
Эта информация носит справочный характер, но вы можете сосредоточиться на ней. Можно взять больший диаметр, но не меньший.
Цены
В общем, самой дешевой считается гофра для кабеля из ПВХ, в средней ценовой категории – ПП и ПНД, самой дорогой – гофра из металла. К тому же вариант с протяжкой чуть дороже, чем без
При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета
Разные материалы, цвета, толщина стен и разные цены
Пульсация для кабеля продается в катушках по 50 и 100 метров, реже встречается в метрах, но цена немного выше. В целом цена зависит не только от материала, но и от толщины стены. Самая дешевая – это легкая ПВХ-гофра для кабеля, но иногда она больше похожа на пленку. От чего это может защитить, сказать сложно. Если вас беспокоит качество, то все, что связано с электричеством, лучше покупать не в строительных супермаркетах типа Leroy и т.д., а в специализированных. Качество обычно лучше, а цены, если они выше, разумные. Чтобы получить представление о возможном ценовом диапазоне, в таблице мы суммируем различные типы пульсаций с кратким техническим описанием.
| Имя | Вид | Наружный диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Деловое свидание, встреча |
|---|---|---|---|---|---|---|---|
| Гофра в ПВХ | легкий | 16 мм | 11,4 мм | да | 2,4 рубля | ||
| Гофрированная труба из ПНД черного цвета | BCS | 15.7 мм | 11,3 мм | да | от 7,5 руб / м | 55 | для скрытого монтажа |
| Гофрированная труба из ПНД черного цвета | BCS | 19,5 мм | 14,5 мм | да | от 8,9 руб / м | 55 | для скрытой проводки |
| Труба из ПНД с двойными стенками красного цвета | жесткий | 50 мм | 41,5 мм | да | 78,5 руб / м | 44 год | для скрытого монтажа |
| Тяжелая труба ПНД | тяжелый | 31 мм | 23,4 мм | да | от 9,7 руб. / м | 55 | скрытая прокладка |
| Гофрированная труба из PPL (полипропилен | легкий | 19,7 мм | 14,8 мм | да | от 28 руб / м | 55 | открытая и скрытая печать |
| Гофрированная трубка из полиамида | чернить | 21,2 мм | 16.8 мм | нет | от 52 руб / м | 68 | открытая, скрытая, устойчивая к ультрафиолетовому излучению пломба |
| Гофрированная трубка из полиамида | серый | 21,2 мм | 16.8 мм | да | от 48 руб / м | 68 | открытая и скрытая печать |
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ – поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
Правила монтажа
Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.
При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.
Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:
- Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
- На один участок не допускается делать более 4 поворотов.
- От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
- Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
- Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.
Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.
Зачем нужна гофра
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
- При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
- При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
- При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
- При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
- При подземной прокладке важна водонепроницаемость, а также жесткость.
При прокладке жесткой гофры на поворотах лучше использовать специальные муфты
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
