Греющий кабель для водопроводных труб

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Выбор системы по мощности

Внутренний самонагревающийся кабель для водопроводных труб подразделяется в зависимости от типа применения.

Значение мощности зависит от следующих параметров — среднегодовой температуры в регионе, способа прокладки трубопровода (снаружи, внутри) и его изоляции, метода обогрева — внутри трубы или снаружи. Другим важным фактором является диаметр трубы.

При покупке греющего кабеля для водопроводных труб узнайте у продавца расход кабеля на 1 метр трубы (указывается производителем для каждой мощности).

Для небольших участков бытовой сети лучше использовать маломощный нагревательный комплект. Для загородных домов или дач, например, используется отопительный комплект мощностью от 5 до 25 Вт/м. Величина тепловых потерь зависит от объема трубы и качества изоляционного слоя. Например, металлическая труба диаметром 50 мм с изоляцией 20 мм будет эффективно нагреваться устройством мощностью 20 Вт/м.

По опыту можно сказать, что при средней изоляции трубопровода (толщина полистирольного покрытия 30 мм) в средней полосе России для обогрева одного метра трубы внутри достаточно мощности 10 Вт/м, а снаружи нужно брать не менее 17 Вт/м. Чем дальше на север вы живете, тем большая мощность (или более толстый слой утепления) вам необходима.

Для обогрева на важных питающих сетях устанавливается кабельная система большой мощности. Перед установкой такой системы следует помнить, что мощность в греющем кабеле выбирается в зависимости от диаметра и длины основного кабеля. Однако расход энергии на обогрев водопровода, в этом случае будет значительным.

Основное преимущество саморегулирующегося устройства заключается в том, что оно может самостоятельно изменять свои рабочие параметры в зависимости от температуры окружающей среды.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, поставляемые производителем, отличаются высокой эффективностью работы и способностью экономить энергию. Их можно устанавливать в водопроводных и канализационных системах, в сливах и т.д.

Самое главное при выборе — тщательно проанализировать плюсы и минусы предлагаемых вариантов. Кроме того, к каждой модели прилагается инструкция производителя. Это тоже следует тщательно изучить перед началом работы.

Укладка греющего кабеля своими руками

В зависимости от условий и требований, кабель может монтироваться поверх трубы или укладываться внутрь. Поверхностный монтаж более легкий и более дешевый. Внутренний монтаж – единственно доступный вариант для подземных, закрытых или недоступных трубопроводов.

Внутренний монтаж

Для нагрева изнутри используется только специальный греющий кабель для труб. Его изоляция рассчитана на долговременное пребывание в воде или в другой жидкости (подходит для применения в канализационных трубах), которая перекачивается по трубам.

Жесткость и гибкость кабеля подобраны таким образом, чтобы он мог пройти все изгибы уже смонтированного и действующего трубопровода по всей своей длине. Учитывая сложность контроля процесса работы, для внутреннего нагрева обычно используется саморегулирующийся кабель.

Греющий кабель внутри трубы подключается через специальный комплект втулок и сальников, обеспечивающих герметичность в месте ввода. Удобство внутреннего монтажа в том, что его можно выполнить даже поздней осенью или ранней весной, так как нет необходимости раскапывать мерзлую землю

Но важно сделать это до того как вода начнет застывать в трубах

Наружный монтаж

Этот вид монтажа доступен только в сухую и теплую погоду, так как подразумевает земляные работы. Его редко используют для готового водопровода – только в случае, когда резко меняются климатические условия или жилье из временного становится постоянным, и используется в зимнее время. Поэтому необходимо продумать возможность замерзания труб заранее и выполнить укладку греющего кабеля в момент укладки водопровода.

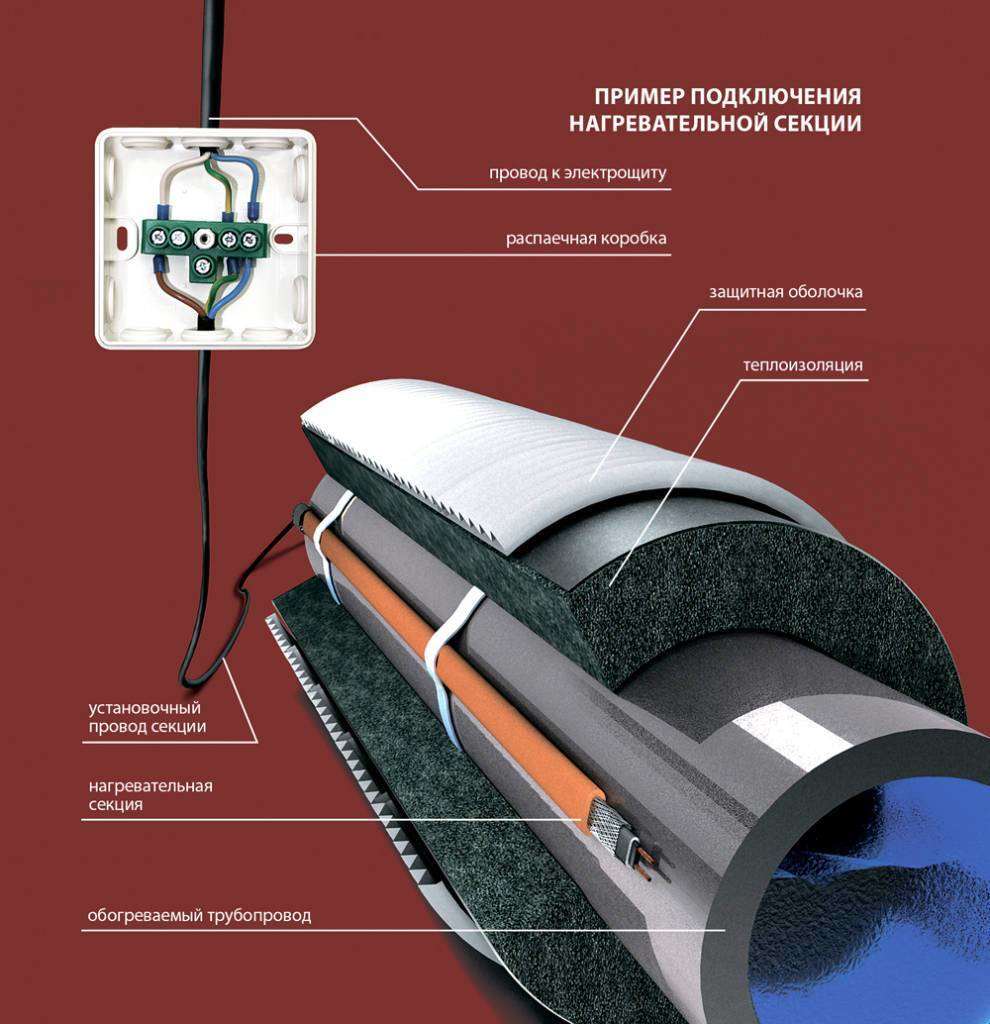

При наружном монтаже кабель равномерно наматывается на трубу, а в случае необходимости – и на запорные элементы. Для упрощения процесса намотки очень длинного кабеля обмотку трубы делают по отдельным участкам. Метод такой намотки понятен из рисунка ниже.

Если температурные условия не очень жесткие – греющий кабель для трубы можно уложить линейно вдоль трубопровода. Для фиксации нагревателя используют прочный металлический скотч, играющий роль теплового экрана, который отражает тепло внутрь трубы.

Укладку кабеля по массивным элементам запорной арматуры лучше всего выполнять змейкой. Если в конструкции нагревателя предусмотрен датчик температуры – его следует закреплять в самом холодном месте трубопровода. Поверх кабеля и датчика одевается термоизоляция.

Важно!

Чтобы не повредить кабель – рекомендуется использовать короткие куски термоизоляции и одевать их по мере закрепления кабеля.

После окончания всех работ производится пробное включение и регулировка нагревающей системы. Для нормальной работы водяных труб их температура не должна опускаться ниже 3-4 градусов.

Как правильно смонтировать систему обогрева

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия

В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр. Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

  • Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
  • Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
  • ¾ — 1 ½ дюйма – 27 Вт/м.
  • Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

  • Уложить вокруг трубопровода спиралью.
  • Приобрести кабель большей мощности.
  • Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба. Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме

Термодатчик, напротив, следует устанавливать в самом холодном месте системы

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.). Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов

Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

Теплоизоляция греющих кабелей

Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину

В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.

По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.

Как выбрать саморегулирующий греющий кабель для водопровода

Нужно учитывать, что постоянная эксплуатация нагревающего провода не рекомендована. Причина заключается в его ограниченном ресурсе. Если надолго включать кабель в относительно теплом климате, он выйдет из строя раньше положенного времени.

Провод с более высокой мощностью используется для обогрева трубопровода при существенном снижении температуры окружающей среды ниже 0°С. Однако даже при монтаже кабеля с максимальной нагрузкой на источник питания затраты на электроэнергию будут умеренными.

Как определить какая нужна мощность кабеля

Определение мощности греющего саморегулирующегося кабеля:

  1. Для монтажа внутри коммуникаций рекомендуется использовать вариант мощностью 5 Вт/м, причем трубы должны проходить под слоем грунта. Только при данных условиях можно рассчитывать на достаточное повышение температуры таким проводом.
  2. Если планируется выполнять монтаж коммуникаций под слоем грунта, но источник тепла при этом будет находиться со стороны внешних стенок, нужно использовать провод мощностью от 10 до 15 Вт/м. Более точно можно определить, если узнать точную глубину расположения труб.
  3. Для обогрева коммуникаций, которые проходят над землей, нужно применять кабель мощность от 20 Вт и выше, т. к. в данном случае труба и ее содержимое подвергается более сильному воздействию низких температур. Кроме того, повышенная влажность воздуха и осадки способствуют повышению негативного влияния на коммуникации, вероятность их обледенения в этом случае увеличивается.

Мощность провода определяется количеством проводящих путей в нем. Чем выше значение этого параметра, тем более холодную трубу можно обогревать с использованием такого кабеля. Для поддержания температуры теплой трубы достаточно использовать провод со средним количеством проводящих путей. Для коммуникаций с горячим теплоносителем следует применять провод с низким показателем тепловыделения. Его отличает минимальное количество проводящих путей.

Низкотемпературный кабель отличается высокой эластичностью, минимальной толщиной. Это позволяет плотнее наматывать его на коммуникации. При выборе нужно ориентироваться еще и на физические параметры, например, длину.

Она не может быть меньше 20 см и больше 100 м, только при этом обеспечивается достаточная эффективность работы нагревательного провода. Если выбирается витковой метод монтажа, следует учитывать и способность кабеля изгибаться.

Топ 5 лучших производителей

Чтобы выполнить монтаж надежной системы обогрева коммуникаций, нужно использовать качественные материалы. Провод постоянно контактирует с влагой, что способствует увеличению риска пробоя. По этой причине предпочтение отдают кабелю качественной сборки, а значит, выбирают материалы распространенных производителей:

  • Ensto (Финляндия);
  • Nelson (Америка);
  • Lavita (Южная Корея);
  • DEVI (Дания);
  • FreezStop (Россия).

Разновидности нагревательных проводов

Правильно выбранная система обогрева водопровода — это гарантия долговременной защиты от замерзания любого типа трубопровода. Поэтому, прежде чем остановить свой выбор на каком-нибудь варианте, нужно подробнее рассмотреть ассортимент, предлагаемый в магазинах.

Имеющиеся в продаже кабельные изделия делятся на 2 вида в зависимости от типа монтажа – предназначенные, для расположения, внутри и снаружи трубы.

 Вариант размещения электро-кабеля внутри трубы, в свою очередь, делится на 2 типа в зависимости от предназначения водопровода:

— пищевой

— для бытового использования и других задач.

В первом случае кабель покрывается пищевым полимером, который не влияет на состав и качество воды, полиолефином, фторполимером.

Требования к оболочке кабеля для систем канализации и бытового водоснабжения не такие жесткие.

Провод, изготовленный из материалов, не предназначенных для прямого контакта с питьевой водой, не должен быть помещен в трубу с питьевой водой. Такое решение чревато проблемами со здоровьем

Не удивляйтесь, но экранированный, безопасный для питьевой воды, будет стоить дороже.

В пищевых, оболочка не выделяет токсичных веществ при контакте с водой, что обеспечивает безопасность при использовании воды в пищу.

Во втором случае нет жестких требований к типу покрытия, но такая система не может быть использована для обогрева пищевых труб. Еще одно различие между кабелями заключается в принципе их работы.

Все варианты греющих кабелей, доступные пользователю, делятся на две основные группы:

— Резистивный;

— Саморегулирующийся.

В первом случае речь идет о кабеле с одной или двумя жилами. Как правило, производитель сразу выпускает готовую к монтажу систему, которая поставляется определенной длины. Кабель часто оснащен вилкой для подключения к электросети. Резистивная система также включает в себя термостат и датчик температуры.

А при использовании саморегулирующегося продукта нет необходимости в дополнительных датчиках и регуляторах. За уровень нагрева в нем отвечает полупроводниковая плата, которая может автоматически включать и выключать систему при достижении определенных температур.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

  • соединительные гильзы;
  • плоскогубцы;
  • рулетка;
  • кримпер;
  • строительный фен;
  • монтажные нож и скотч;
  • кусачки;
  • термоусадочные трубки.

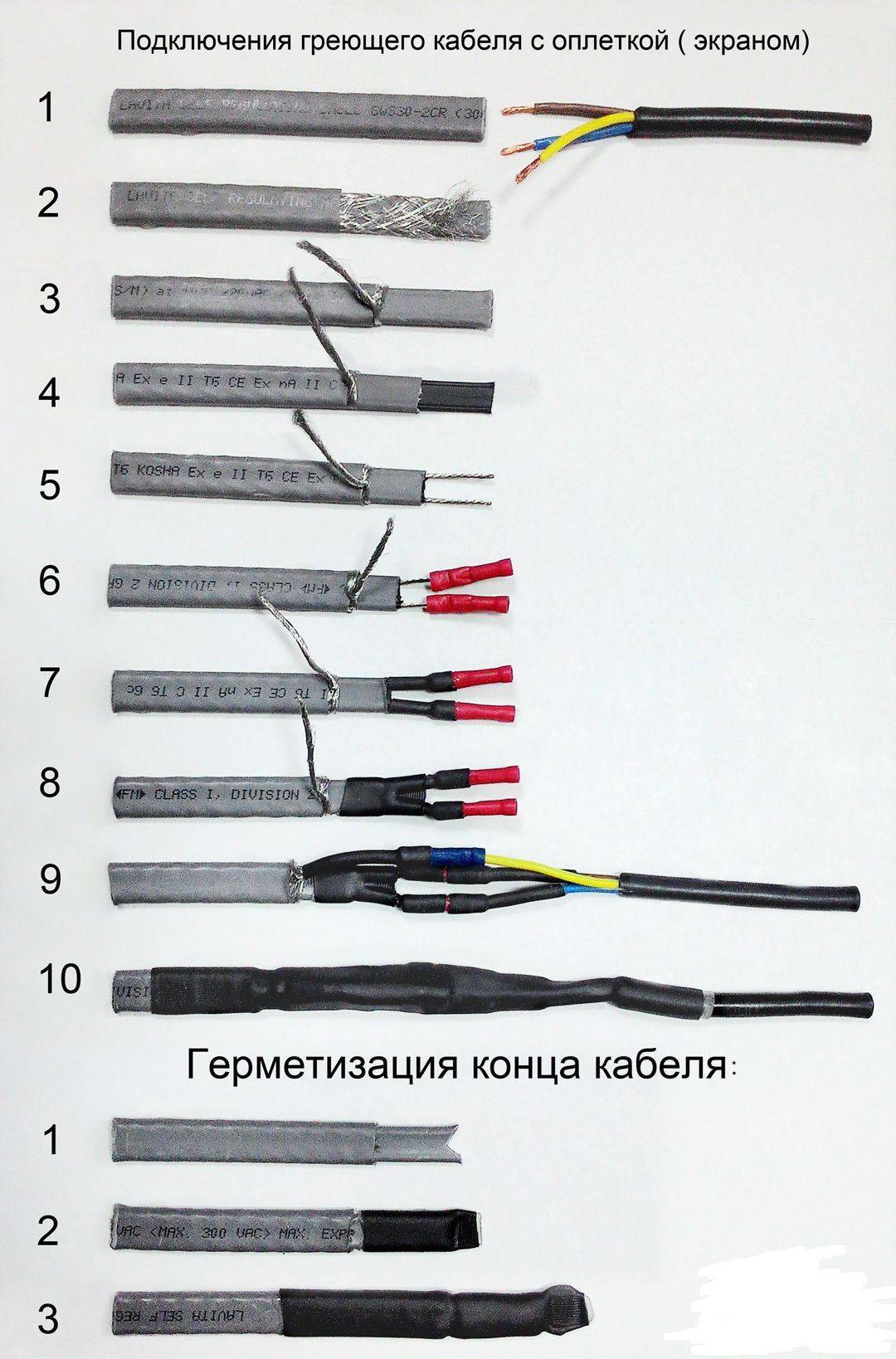

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

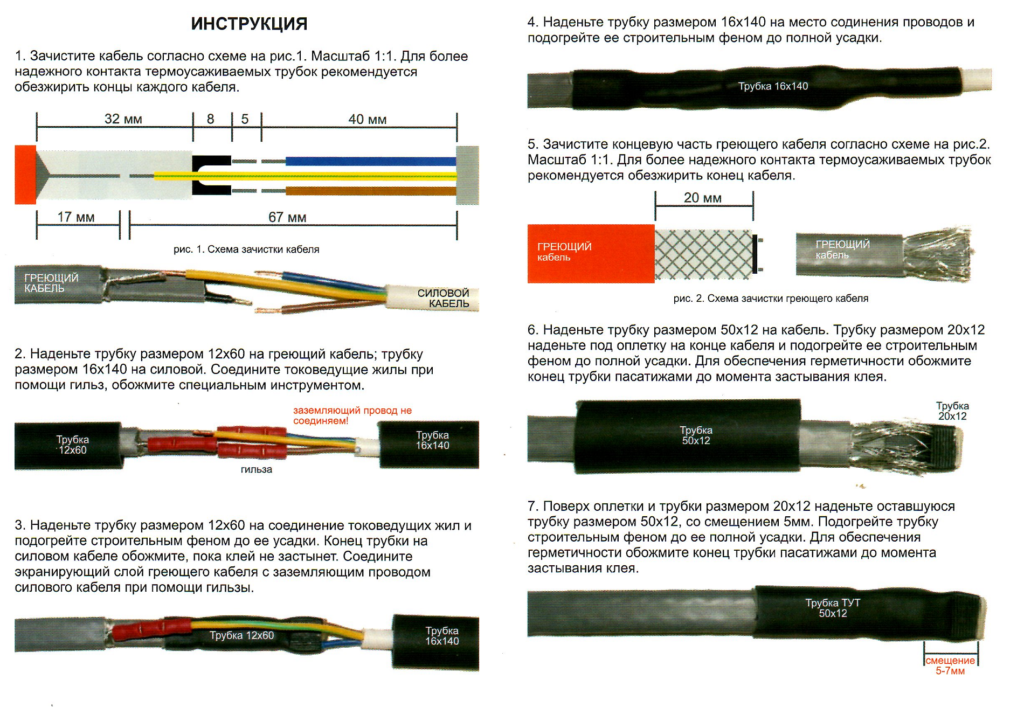

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.
