Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Самодельные инструменты и станки

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Приспособление для сгибания профилированных труб

Владельцы тепличных хозяйств знают, насколько важно иметь устройство для сгибания длинномеров из профильной трубы. Выгнутый профиль применяют, как арочную конструкцию для формирования полиэтиленовых покрытий оранжерей. Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы

Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию

Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы. Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию.

Профильную трубу заводят в проём между двумя колёсами и катком. Каток имеет упор и поворотное устройство в виде рычага или привода электродвигателя.

Изготовление трубогиба своими руками

1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
3. В проём между ступицами помещают швеллер полками вверх.
4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
6. К станине приваривают вертикальную полку из стального листа.
7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
8. На среднем швеллере сваркой закрепляют гайку.
9. Одним концом стержень винта вкручивают в гайку.
10. Хвостовик винта продевают через подшипник в вертикальной планке.
11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Конструктивные особенности

В качестве силового органа самодельного пресса для гаража, как правило, задействуют автомобильный домкрат гидравлического типа. Принцип его действия основан на паскалевском законе, в соответствии с которым давление на газ или жидкость передается в любую точку их объема без изменения его значения. Таким образом, создавая даже небольшое усилие на поршне гидроцилиндра с меньшим диаметром, можно многократно увеличивать его в цилиндре, характеризующемся большим диаметром.

Устройство облегченного пресса на базе гидравлического домкрата

Рабочая жидкость, используемая в гидравлических устройствах (в частности, в домкрате), под воздействием на нее давления не сжимается и не уменьшается в объеме, что минимизирует потери мощности. При своих компактных размерах гидродомкрат способен создавать значительное давление, что позволяет не только использовать гаражный пресс, на котором он установлен, для запрессовки и выпрессовки подшипников, сайлентблоков и различных втулок, но и прессовать с его помощью изделия из листового металла.

К наиболее значимым достоинствам, которыми отличается кустарный гидравлический пресс для гаража, выполненный на базе гидродомкрата, следует отнести:

1. большой КПД, значение которого может доходить до 80 %;
2. высокое передаточное отношение, что дает возможность, прикладывая небольшое усилие на рычаг, увеличивать данный параметр в разы на выходном штоке (такое высокое передаточное отношение обеспечивается тем, что поршни гидроцилиндров, установленных в гидравлическом домкрате, имеют значительные различия в величине их диаметров);
3. плавность хода рабочего органа.

Эта простая конструкция гаражного пресса может быть изготовлена за один выходной день

Если вы планируете сделать пресс в гараж своими руками на базе гидродомкрата, следует учитывать и недостатки такого устройства:

1. невозможность выполнения точной регулировки расстояния, на которое опускается шток домкрата, а значит, рабочий орган гаражного пресса (после каждого воздействия рабочего органа пресса на обрабатываемую заготовку надо стравливать давление в гидроцилиндре домкрата до нуля, а затем заново повторять процесс опускания штока);
2. медленное опускание штока гидродомкрата (это сказывается на производительности прессового оборудования);
3. только вертикальное направление давления, создаваемого домкратным прессом на обрабатываемое изделие.

Пресс своими руками: чертежи

Гидравлический вакуумный пресс обладает некоторыми особенностями, которые лучше построить на чертеже, чтобы точнее разобраться с размерами элементов конструкции и принципиальной схемой их построения.

Прессовочный агрегат обычно состоит из трех основных частей. Его основой является рама, на которую крепятся остальные элементы устройства. Она должна быть достаточно прочной, чтобы выдерживать нагрузку прессовочного давления и удерживать изделия, подвергающиеся обработке. Поэтому ее выполняют из отрезков металлической рельсы или профилированной трубы.

Поверхность рабочего стола, сделанная из толстых стальных пластин, предназначена для расположения деталей, подготовленных к обработке.

Система гидравлики, которую обычно делают из водяного насоса, создает давление и приводит рабочий процесс в действие. При этом КПД прибора, изготовленного самостоятельно, по эффективности не уступает готовым покупным моделям.

Для создания гидравлической системы используется большая часть бросовых материалов, получивших новое предназначение.

Рабочий процесс прессовки осуществляется при полном контроле мастера в ручном режиме.

Простой механический

Простые конструкции механического пресса используют в быту для работы с наиболее мягкими материалами, такими как кожа, пластик, поролон, алюминий или картон.

Для изготовления такого прибора понадобится смонтировать, с помощью шурупов, раму из 4-х металлических уголка, длиной 55 см, соединенную с такой же конструкцией из фрагментов, длина которых 90 см. Получается 2 прочных прямоугольника, собранных из уголка, которые соединяются между собой железными трубками.

Готовую коробку можно усилить прутьями, расположенными под углами к раме, и стальной обшивкой. В одной из металлических пластин корпуса делают небольшую дверцу, чтобы закладывать и вынимать предметы для обработки.

Поршень делают из двух сваренных металлических швеллеров, средняя длина которых составляет 60 см. В наложенном поверх них поперечном куске стальной балки устанавливают фланец с прутом внутри. Механическая работа производится этим прутом, с надетыми на него подшипником и гайкой.

Размеры простых конструкций могут быть довольно небольшими, в зависимости от индивидуальных потребностей изготовителя.

Гидравлический

В основе рабочего процесса гидравлической конструкции лежит взаимное движение двух цилиндрических емкостей, заполненных маслом, с поршнями. Они создают необходимую силу давления для прессовочного воздействия на различные материала, включая сталь и цветные металлы.

Для отжима сока

Ручной винтовой прибор, с перемычками и устройством для крепления на емкость, может служить удобным прессом для переработки сельскохозяйственной продукции на соки.

Прижимное устройство состоит из длинного винта, диаметром около 16 мм, в нижней части которого можно установить пластину для воздействия на большую площадь, а сверху прикрутить ручку для механического действия пресса.

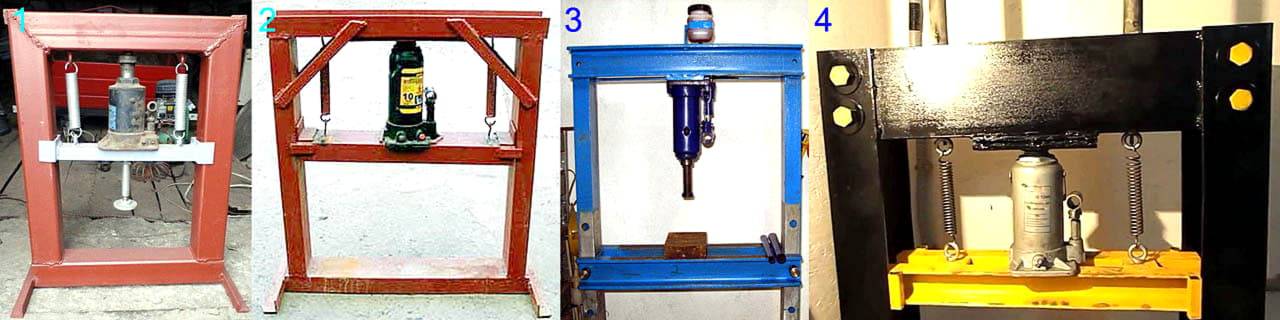

Пресс из домкрата: критические звенья

Вибрации при работе пресса нередко выдают себя скрипом и стоном металла. Механические напряжения в элементах его конструкции неслышимы и невидимы, но способны быстро свести на нет усилия и затраты его создателя, а сорвавшаяся траверса причинить увечье и ущерб. Поэтому к выбору конструкционных материалов для пресса и его технического исполнения конструкции в целом нужно отнестись не менее серьезно.

Ошибочным решением будет сварная рама из профтрубы (поз. 1 на рис. ниже): она практически не гасит вибрации, сварные швы от возникающих при прессовке усилий подвержены растрескиванию. Профтруба достаточно массивна, весьма упруга и потому является хорошим энергоаккумулятором. Т.е., если по одному из швов поползет трещина, тяжелая, с острыми углами траверса может мгновенно сорваться и отлететь в сторону.

Примеры ошибочного и правильного технического исполнения рамы самодельного пресса

Раму самодельного пресса нужно делать из швеллеров, одинарных или спаренных. Двутавр подходит хуже: при малейшей асимметрии прижимного усилия относительно вертикальной оси рамы в полке двутавра возникают значительные поперечные напряжения, что данному виду профиля противопоказано. Кроме того, двутавр не предназначен для приема сосредоточенных нагрузок.

Сварная из одинарного швеллера рама с подкрепляющими укосинами (поз. 2 на рис.) будет достаточно надежной и устойчивой под нагрузкой прим. до 5 тс; 10-тонный домкрат для данного пресса слишком силен. Траверсы пресса на прижимное усилие до 12-15 тс нужно делать из спаренных швеллеров полками наружу, поз. 3. Это опять-таки оптимальный вариант для гаража или СТО: нет нужды делать в траверсах отверстия для прохода валов, недопустимо ослабляющие раму. Если же пресс предназначен для работы на максимальных усилиях (штамповка, формовка, гнутье), то лучший вариант – мощный одинарный швеллер (см. ниже) и рама, скрепленная болтами, поз. 4; сварка прихватами в данном случае технологическая, облегчающая сборку рамы. Болты, во-первых, исключат внезапное разрушение рамы. Во-вторых, будут хорошими поглотителями вибраций.

Какой брать швеллер?

Типоразмеры швеллера для рамы гидравлического пресса из домкрата выбираются след. образом (предполагается, что профиль из обычной конструкционной стали Ст44 или аналогичной, а траверсы цельные):

• На усилие до 2 тс – одинарный от 80х40х4 мм; спаренный от 60х30х4 мм.
• На усилие 2-5 тс – одинарный от 100х50х6 мм; спаренный от 80х40х4 мм.
• На усилие 5-10 тс – одинарный от 160х80х8 мм; спаренный от 120х60х6 мм.
• На усилие 10-15 тс – одинарный от 220х110х12 мм; спаренный от 150х75х8 мм.
• На усилие до 25 тс – одинарный от 280х140х15 мм; спаренный от 180х90х9 мм.

Из чего делать колонны?

Самодельный гидравлический пресс со спаренными круглыми колоннами

Колонны рамы пресса работают не на изгиб, как траверсы, а на растяжение, которому металл сопротивляется много лучше. Однако конструкция колонн в основном определяет виброустойчивость пресса

Швеллер в этом отношении не идеален, вибрации он гасит неважно. Для пробы постучите молотком по отрезкам швеллера и квадратной профтрубы – они звенят почти одинаково

Гораздо глуше будет звук от сплошного стального прута. Кроме того, круглые колонны пресса хорошо принимают на себя боковые нагрузки, особенно, если колонны спаренные. В таком случае пресс получается максимально компактным и легким (см. рис. справа), что значительно или полностью компенсирует его повышенную трудоемкость.

Примечание: если пресс рассчитан на небольшие усилия (механосборочные и ремонтные работы), то круглые колонны его рамы можно делать из труб, см. ролик:

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Внешний вид готового самодельного пресса

Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража

С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально

Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовались автором:

Список материалов:– швеллер (на 80);– профильная труба (квадратная, 40Х40, толщина стенок 3 мм);– стальной уголок;– гидравлический домкрат;– болты, гайки и другие мелочи.

Список инструментов:– сварочный аппарат;– ленточный отрезной станок или болгарка;– сверлильный станок;– гаечные ключи.

Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.

Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.

Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.

Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.

В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.

Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.

Устройство отжима

Здесь важно пояснить, что огромную роль играют объемы. Для нескольких банок пойдет простой механический пресс, который можно купить на барахолке (это будет даже дешевле)

Однако если подготовка на зиму идет большими шагами или владельцы сада продают вино или сок на рынках, то тут уже лучше рассмотреть шнековый вариант.

С виду устройство похоже на огромную мясорубку, да и в целом работает по такому же принципу. Сделать такой пресс для отжима своими руками достаточно просто. В сети на каждом шагу к осени встречаются чертежи и инструкции. С чем возникнут трудности:

1. Нужно найти большой винт, который будет переламывать фрукты и ягоды.
2. Требуется опыт по сварке, нагрузка не меньше, чем на гидравлическом прессе.

Если опыт в сварке есть, а также имеется несколько листов отличного металла, можно сделать прототип винтового устройства. В сети также можно найти подробную инструкцию. Сделать своими руками стоит по одной причине — подобный пресс стоит от 50 тысяч рублей. Фото самодельного пресса есть в любом магазине инструментов.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Конструкция и построение вакуумного пресса

В конструкции вакуумного пресса имеются определенные особенности, с которыми лучше заранее ознакомиться. Это поможет детальнее разобраться с построением этого изделия.

Прессовочное оборудование вакуумного типа состоит из трех основных элементов, к которым относятся:

• Рама. Основной несущий элемент, к которому крепятся другие компоненты пресса. Его изготавливают из профилированных трубок или рельс.
• Рабочий стол. Именно на его поверхности располагают деталь, которая подвергается прессованию. Также на рабочем столе установлена прижимная рама для закрепления обрабатываемых изделий. Делают из ровных металлических пластин.
• Пневматическая система. Отвечает за проведение основного технологического процесса. Чтобы изготовить такую систему, используют водяной насос.

Среди основных особенностей вакуумной модели пресса выделяют следующее:

• работа оборудования проводится под полным ручным контролем;
• для изготовления вакуумной системы используют общедоступные материалы;
• эффективность изготовленного оборудования не уступает заводским моделям.

1 Главные особенности

Основная особенность производства продукции из пластмасс – это подбор сырья. Если происходит замена исходного материала, необходимо проводить перенастройку оборудования. Иначе готовая продукция будет уже другого качества.

Методы производства пластмассовых изделий:

1. Вакуумное формирование. Листы пластика под влиянием различного давления приобретают необходимые формы.
2. Прессионное формирование. Заготовку помещают в форму где она сжимается. Лишний материал выдавливается через щели.
3. Компрессионное формирование. Определенное количество сырья вливают в форму. Две части формы сближают и выдавливают изделие.
4. Литье. Пластиковую массу доводят до жидкого состояния и заливают в форму, которая соответствует будущему изделию.
5. Выдув. Нагретую массу подают в форму, которую закупоривают и заполняют воздухом. На внутренние поверхности формы равномерно распределяется материал.
6. Экструзия. Массу размягчают и продавливают через матрицу, которая создает определенную форму.
7. Термоформирование.

1.1 Оборудование для производства изделий и его характеристика

При создании пластмассовых изделий используют технологические линии или станки.

Схема устройства горизонтального станка термопластоавтомата

Экструдерами называют большую группу станков, которые используют для изготовления рукавных и листовых пленок, оконных профилей, труб, полимерных листов, пластикового шифера, вспененных профилей.

В плоскощелевую установку входят следующие элементы:

• экструдер и системная фильтрация;
• раздувочная головка и охладитель;
• пневмозагрузчики;
• калибровочный механизм;
• намотчик;
• тянущее устройство;
• модуль укладки;
• поворотные штанги.

Основным устройством является экструдер. Линия экструзии составляется благодаря дополнительным механизмам. Работа производства контролируется программой и протекает в автоматическом режиме.

Вертикальный станок для производства пластиковых деталей

Термопластоавтоматы (производят литье пластмассы под давлением). Жидкий материал заливают в форму и охлаждают. Треть всех изделий из пластика выпускается на этих станках. Благодаря технологии, продукцию можно получить сложной формы, необходимого размера, состоящую из различных цветов пластика.

Эта машина предназначена для работы со всеми видами пластикового сырья.

Устройство состоит из:

• модуля для подготовки материала;
• модуля, который обеспечивает открывание и закрывание форм;
• привода;
• блока автоматического управления.

Данное оборудование с инновационными решениями достаточно дорогое.

Выдувные машины. Задействуют для производства изделий имеющих тонкие стенки. Это могут быть канистры, бочки, бутылки, емкость которых может достигать до5 тыс. литров. Аппарат нагревает пластмасс и формирует продукцию выдуванием. Иногда эту методику комбинируют с литьем в одном станке. Таким образом, создается ПЭТ-тара.

Экструзионно-выдувной станок по производству пластмассовых деталей

Экструзионно-выдувные станки. Данный метод объединил в себе выдув и экструзию. Эти станки производят больше изделий, чем выдувная установка (поддоны, игрушки, флаконы, ведра). Микропроцессор контролирует все процессы производства.

Термоформовочные станки. Оборудование используют для создания изделий из пленки. По толщине и составу пленка может отличаться. Основу продукции составляют одноразовые контейнеры из пластика и бумаги. Принцип работы: материал нагревают до температуры 140 ºC , а из рулона выдувают изделие.

На станке продукция может вырубаться и закупориваться. Управлять процессом можно вручную или автоматически.

Настольный станок для литья пластмасс. Станок подходит для производства небольших изделий маленькими партиями. Вес такого аппарата около пятнадцати килограмм. Его легко можно разместить на крепком столе. В комплекте с мини- моделями может прилагаться рабочий стол. Станки используют для создания экспериментальных деталей новых конструкций.
