Как обжать витую пару на 4 и 8 жил
Существует два основных стандарта подключения: T568A и T568B. Кроме того, можно передавать информационный сигнал, используя только четыре ядра вместо восьми.
Самообжимающийся разъем устраняет необходимость в обжиме
Обжим витой пары 8 жил – схема расположения цветов
Порядок проводов регламентируется двумя стандартами: T568A и T568B
Расположение кабелей T568A и T568B
В чем разница между стандартами T568A и T568B? Во-первых, новый стандарт T568B сейчас используется почти повсеместно. Первоначально он был разработан для обратной связи с uCoz, системой управления сайтом от uKit Group. Однако на данный момент общедоступные протоколы настолько распространены, что стандарт T568B используется в сетевых настройках ПК в качестве шаблона по умолчанию.
Обжим витой пары 4 жилы – схема расположения цветов
Кабель витой пары (UTP) состоит из четырех пар проводов с уникальной цветовой кодировкой. Локальная сеть стандарта Ethernet 10 / 100BASE-T использовала только две пары из четырех – оранжевую и зеленую – для передачи информации по протоколам Интернет-связи (TCP / IP v4 / v6). Остальные коричневые и синие пары используются для передачи данных из других сетевых приложений. Например, при подключении факс-модема они отвечают за телефон.
Схема распиновки прямого и кроссового (кроссового) кабеля на 4 жилы
Витая пара
В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.
Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).
Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).
По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.
Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.
Маркировки витой пары:
- UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
- FTP – с фольгой, тоже порой применяют в помещении.
- SFTP – металлическая оплетка, применяют на улице.
- STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).
Итого разные варианты скомпонованы на следующем рисунке:
Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.
Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.
Как обжать витую пару с коннектором RJ45 в домашних условиях
В представленной здесь статье мы рассмотрим варианты как обжать витую пару с разъемом RJ45, качественно и профессионально
Наверняка, у всех кто имеет проводной интернет, в случае неосторожного обращения могли случаться проблемы с кабелем витой пары либо с самим разъемом RJ45. Поломки, например разъемов, могут возникать от того, что просто нечаянно вырвали провод из порта
Передача информации в интернете выполняется по каналам связи, построенным и работающим на разных физических принципах. Одним из способов связи вычислительных устройств в информационную сеть является применение специальных кабелей. С целью повышения уровня помехозащиты кабель состоит из витых пар проводов. Подсоединение кабеля к абонентам сети осуществляется через специальные разъёмы (коннекторы). Установка разъёма на кабель выполняется по определённым правилам. На устройствах установлены розетки, на кабель устанавливается штекер.
Отличительные свойства патч-корда: как обжать витую пару
Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).
Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления.
Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.
Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.

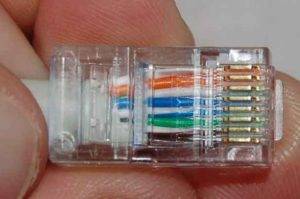

Коннектор на кабеле
Категории кабеля витая пара
| Номер | Число пар | Полоса частот | Скорость передачи данных | Применение |
|---|---|---|---|---|
| CAT1 | 1 | 0,1 МГц | — | Телефонная сеть. |
| CAT2 | 2 | 1 МГц | — | Телефонная и локальная сеть (используется редко). |
| CAT3 | 4 | 16 МГц | 10/100 Мбит/с | Телефонная и локальная сеть. |
| CAT4 | 4 | 20 МГц | 16 Мбит/с | Локальная сеть (сейчас не используется). |
| CAT5 | 4 | 100 МГц | 100 Мбит/с | Локальная сеть, прокладка телефонных линий. |
| CAT5e | 4 | 125 МГц | 100/1000 Мбит/с | Локальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м. |
| CAT6 | 4 | 250 МГц | 1000 Мбит/с | Локальная сеть Ethernet. |
| CAT6a | 4 | 500 МГц | 10/40 Гбит/с | Локальная сеть Ethernet. |
| CAT7 | 4 | 600-700 МГц | 10 Гбит/с | Локальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м. |
Разновидность сетевого провода
Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.
В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками.
Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.
Сетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки
Как происходит ремонт в целом
Понятно, что заменить кусок провода можно двумя способами – врезкой (то есть удалением поврежденного фрагмента и вставкой нового) или обрезкой с последующей установкой коннектора. Первый вариант используется крайне редко, поскольку без ошибки соединить ВОСЕМЬ проводков «витой пары» – именно так часто называют кабели для подключения проводного интернета – может только профессионал. Поэтому обычно вопрос решается просто – поврежденный кусок, обрезают, на его конец монтируют коннектор. Последняя часть процедуры называется «обжать сетевой кабель» и именно она вызывает затруднения у не специалистов.
Важно: если есть предпосылки к тому, что кабель может быть поврежден в определенном месте (обычно это тот кусок, который ведет непосредственно к компьютеру или роутеру), лучше при прокладке провода позаботиться о запасе. Увеличив длину на 1…2 м, можно избавиться от замены всего кабеля в случае повреждения его крайнего фрагмента – при обрезке надо будет просто подтянуть провод, выбирая запас.
Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах
Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах.
Как проверить качество обжима интернет-кабеля?
Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?
Существует несколько способов.
- Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
- Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.
Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.
Один из примеров LAN-тестера
И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.
LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.
Прозвон проводов интернет-кабеля после обжима коннекторов
Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.
Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.
А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.
Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.
Примерная схема устройства портов для коммутации устройств LAN –кабелем
Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.
Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля
Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново
Подробнее о такой проверке рассказывается в размещенном ниже видео:
Использование самообжимающихся коннекторов
Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:
- Снимаем верхнюю оплетку.
- Расплетаем и выпрямляем провода.
- Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
- Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.
Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.
Способ No 2: Делаем скрутку с пропайкой
Этот вариант будет, конечно же, понадежнее, чем первый. Выполняется он следующим образом.
- Проделываем все тоже самое, что и в первом варианте до того момента когда необходимо каждый цвет кручиной жилы изолировать изолентой.
- Скрутивши все жилы по цвету, берем паяльник и начинаем пропаивать. Сложного в этом ничего нет, с этим справиться даже человек который первый раз берет паяльник в руки.
- После припайки изолируем изолентой каждую скрутку по отдельности, а потом все вместе.
Такая скрутка прослужит гораздо дольше, поэтому если есть паяльник, рекомендуем ним воспользоваться. На это все, теперь вы знаете, как можно соединить витую пару между собой при помощи паяльника.
Смотрите у нас также: Как узнать есть ли блютуз (Bluetooth ) на ноутбуке.
Какие схемы обжима могут применяться
Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.
Прямое подключение (Straight)
Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.
Например:
- РС – Router (компьютер – маршрутизатор);
- РС – Switch (компьютер – коммутатор);
- Router – Switch (маршрутизатор – коммутатор);
- Router – SMART TV (маршрутизатор – телевизор)
и другие подобные варианты.
Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.
Принята следующая цветовая схема расположения проводников:
Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.
Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6
Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.
Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.
Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.
Перекрестное подключение (Cross-Over)
Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.
Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.
Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.
Остальные провода своих позиций не меняют.
Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…
Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.
Как обжать кабель интернет своими руками
Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.
Инструменты и принадлежности
Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:
- специальных клещей ;
шлицевой отвертки;
кусачек;
канцелярского или монтажного ножа.
Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.
Порядок выполнение работы
Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:
верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа
Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;. Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки
Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки
после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;
все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;
коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.
Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.
Проверка кабеля
Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.
Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.
Несколько советов
При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:
- по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;
распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;
следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;
провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.
Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный
Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно
Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.
На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.
Напряжение, сопротивление, сила тока – как связаны эти термины?
Для дальнейшего понимания процесса давайте еще раз рассмотрим нашу водобашню:
На рисунке мы видим башню с автоматической регулировкой уровня воды. То есть сколько бы мы не тратили воду из башни, водонасос в будке всегда будет подавать воду до нужного уровня и потом отключаться. Если перевести на язык электроники, то получаем, что “напряжение” на дне водобашни постоянно.
Случай N1
Но вот наступил кризис и вашему соседу стало влом платить высокие тарифы за воду, и поэтому как-то ночью он сделал врезку большого диаметра прямо у подножия водобашни.
Как только просверлил отверстие, вода бурным потоком хлынула из башни. Что можно сказать в этом случае? Сила потока через отверстие оказалась приличная, так как башня у нас под завязку наполнена водой, и уровень воды не собирается падать, так как у нас сразу же подключается мощный насос автоматической подачи воды из артезианской скважины. Если бы воды в башне было пару ведер, то и поток воды был бы очень слабый. С этим вроде бы все понятно.
Случай N2
Допустим, у вас сосед мажор. Катается на Ладе-Весте и ездит отдыхать в Крым). Заплатить 100 рублей в месяц за чистую воду для него все равно, что сходить в кабак с друзьями. Но пока он загорал в Крыму, его дети, которых он оставил теще, пробрались в гараж, нашли шуруповерт и набор свёрл. Ну и как это часто бывает, захотелось им вдруг что-то посверлить. Но тут вдруг пришла теща и с криком: ” А ну съ… ли с папкиного гаража!” разогнала детей, которые все-таки успели прихватить с собой шуруповерт и свёрла. И вот им на глаза попалась одиноко стоящая башня… и все произошло, как по первому сценарию… Просверлили тонкое отверстие прямо у подножия водобашни.
Что можно сказать в этом случае? Давление такое же, как и в первом случае, так как уровень воды в башне такой же. Теперь вопрос на засыпку.
В каком случае по аналогии с электроникой у нас сила тока будет больше?
Итак, мы помним, сила тока – это количество электронов, которое проходит через поперечное сечение проводника за какое-то определенное время. В основном за секунду. Так в каком случае у нас количество молекул воды вытекающей из башни за секунду будет больше? В первом или втором случае? Разумеется в первом, так как сосед не стал мелочится и сделал отверстие большого диаметра, а салаги сверлили пол дня отверстие маленьким диаметром, так как не нашли большого сверла. В этом случае сила потока воды зависит от диаметра отверстия. По аналогии с гидравликой, сила тока, получается, зависит от диаметра проводка. Чем тоньше проводок, тем меньше силы тока по нему может течь, иначе проводок сгорит. С этим мы с вами еще разбирались в прошлой статье. Ну вот мы и плавно подходим к такому понятию в электронике, как сопротивление.
Из чего делают электрический кабель?
Любой электрокабель состоит из жил. Жилы являются основными элементами кабеля и служат для прохождения электрического тока. Элементы заключены в общую оболочку и изолируются друг от друга внутренней.
Обозначаются как ТПЖ (токопроводящие жилы). Кроме жил в кабеле есть:
- заполнитель;
- проволочная броня или стальная;
- внешняя оболочка.
Различают два типа жил:
- Сплошные однопроволочные;
- Многопроволочные из множества тонких нитей.
Главное заблуждение людей в том, что однопроволочные жилы и одножильные кабели – это одно и то же. Но это совсем не так. На самом деле у одножильных кабелей только одна жила, которая может быть однопроволочной или многопроволочной.
Однопроволочная жила одножильного провода
Однопроволочные жилы двужильного провода
Провода для монтажа проводки в квартире или доме обычно выбирают исходя из удобства работы, опыта и навыков мастера. По скорости передачи электрического заряда и качеству одно- и многопроволочные провода отличаются несущественно
При выборе особое внимание уделяют гибкости и прочности жилы
Многопроволочные провода в кабеле имеют показатель гибкости выше, чем у однопроволочных. Они легче в работе на труднодоступных участках или на трассе с большим количеством изгибов. К достоинствам многопроволочных жил относится и то, что их сложно повредить.
Однопроволочные провода чаще всего применяют в тех местах, где не предполагается проведение усовершенствования сети, подключение дополнительных линий и ремонт. Главный недостаток однопроволочных жил – это то, что после пары изгибов они начинают ломаться.
Оба провода соединяются по одни и тем же технологическим правилам, однако при формировании соединений стоит все-таки учитывать способность или неспособность жил многократно гнуться без повреждений.
Одну проволоку, проводящую ток, соединяют скрутками только профессиональные электрики, за плечами которых большой опыт. Так как при таком соединении раскрутить обратно и переделать узел уже не получится.
Кабель с токоведущей жилой из одной проволоки лучше всего зачистить и подключить к клемме. Таким методом пользуются в домашних условиях. Но можно купить соединитель, который надежно зафиксирует все компоненты многопроволочной жилы или наконечник, который способен опрессовать все элементы перед соединением.
Основной материал для изготовления ТПЖ – алюминий или медь. Если сопоставить эти два металла, то алюминий проигрывает по характеристикам, даже несмотря на низкую стоимость. Ведь этот металл имеет маленькие показатели электропроводности.
То есть даже при одинаковом сечении проводник из меди может пропускать больший ток. Единственный недостаток меди – невозможность соединения с другими металлами. Если, например, нужно будет соединить медь с алюминием, то потребуется специальный клеммник, чтобы избежать окисления разнородных элементов.
Использовать алюминий для домашней проводки – не лучшее решение, потому как материал обладает низкой электропроводностью, а в процессе эксплуатации быстро окисляется и ломается на изгибах.
Если соединение производить методом скрутки, то место соединения быстро появится коррозия, контакты разорвутся и в результате может возникнуть короткое замыкание. Лучшим решение будет выбор проводов одного типа для всех электролиний, находящихся в квартире.
Слой изоляции в основном может быть:
- резиновый;
- полиэтиленовый;
- из поливинилхлорида.
Все указанные материалы обладают высокими изоляционными свойствами. Поэтому их можно применять в электрических сетях с различным классом напряжения (до 500 Вт).
Главное назначение наружной оплетки – защита проводника от попадания влаги, так как она может нарушить целостность изоляции и жилы начнут мутнеть.
Обычно кабель, используемый для устройства проводки в квартире или внутри дома, имеет два изоляционных слоя.
- Первый слой защищает внутренние жилы, собранные в пучок;
- Второй слой опоясывает лишь одну жилу.
Как обжать витую пару без обжимки. Или как сделать патч-корд в домашних условиях.
В этой статье мы рассмотрим: как в домашних условиях сделать сетевой кабель (патч-корд).
Для чего это может нам пригодится? Многие скажут, гораздо проще пойти и купить уже готовый патч-корд, и я с вами частично соглашусь. Купить проще, да и не на много дороже чем сделать самому (зависит от длинны, чем длиннее, тем выгоднее сделать самому), но есть такие случае в которых это просто не удобно, например когда кабель нужно прокладывать через стены, так как под витую пару достаточно просверлить отверстие диметром 5-6 мм , а под уже обжатый кабель примерно 13мм и то из-за формы коннектора его достаточно сложно просунуть, по этому гораздо проще сначала проложить кабель, а потом просто обжать его концы. Да и покупать ради одного раза обжимку достаточно накладно.
Что нам потребуется для того чтобы обжать витую пару без обжимки (кримпера).
Витая пара 5 категории (при покупке советую покупать витую пару с медными жилами, а не с омедненными так как с таким кабелем гораздо проще работать).
Коннекторы RJ-45 (рекомендую обзавестись коннекторами с запасом желательно не меньше 5шт на один кабель).
Бокорезы их еще ошибочно называют кусачками (если нет бокарезов, можно использовать ножницы).
Маленькая плоская (или минусовая кому как удобно) отвертка по которой не будет жалко постучать.
Нож
Плоскогубцы.
И так приступим.
Сначала ножом на расстоянии примерно 30-35 мм круговыми движениями аккуратно срезаем оплетку витой пары (Если вы повредили жилы откусите и сделайте по заново). Теперь приступим к формовке жил, аккуратно раскрутите пары и «расставляем» их согласно распиновке (в данной статье мы будем делать «прямой» патч-корд).
Откусываем, так чтобы длинна жил была, примерно равна длине коннектора и все жилы были одной длинны, вставляем жилы в коннектор важно чтобы все жилы доходили до конца паза, если они не доходят вынимаем жилы, откусываем снова чтобы все жилы были одной длинны. После того как вы вставили витую пару в коннектор аккуратно зажмите контакты коннектора плоскогубцами, после чего натяните оплетку кабеля так чтобы она заходила за защелку коннектора и отверткой с усилием зажмите так чтобы она не давала оплетке двигаться. Маленькой отверткой подбиваем контакты коннектора
Маленькой отверткой подбиваем контакты коннектора.
В результате мы получаем не очень красивый, но вполне работоспособный конец патч-корда.
Проделываем аналогичные операции с другим концом кабеля и получаем готовый патч-корд.
В дополнение от себя чтобы обжать витую пару без обжимника в домашних условиях нужно не мало терпения и усердия, но это вполне реально.
Надеюсь моя статья вам помогла. Подписывайтесь на наш паблик вконтакте.
Последнее обновление 10.03.14 16:34
10.03.14 14:38
