Как поднять гаражные ворота своими руками

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Проектирование и расчёт секционных ворот

Как сделать подъёмные ворота своими собственными руками? Сначала нужно подготовить чертеж

Для этого обращают внимание на ряд критериев

• Количество транспорта, которое будет находиться внутри помещения. Если автомобилей будет несколько, то можно сделать независимые створки для каждого, либо широкую конструкцию, чтобы через неё могло одновременно проехать несколько машин. Обе конструкции не отличимы по техническим характеристикам, главное, заранее предусмотреть надежность механизма, что будет осуществлять подъем, а также прочность крепежа. Он должен выдерживать нагрузку веса полотна, в статике и динамике.
• Габариты машин, что будут въезжать внутрь: ширина, высота, длина машин. Если ворота строят для двух автомобилей, нужно учитывать минимально возможное расстояние между ними. Чтобы обеспечить комфорт движения, ширина проема должна быть на 70 см больше, нежели этот же показатель машины, если планируется осуществление перпендикулярного въезда. При заезде с определенным углом, необходимо оставить до метра свободного пространства. Если будут заезжать несколько машин, то дополнительно берут полметра на расстояние между ними. Высота проема должна примерно на 20 см быть больше этого же показателя у машины (с учетом габаритов всего оборудования, что крепится на крыше автомобиля).

Подбор материалов для изготовления ворот

Когда построена схема гаражных ворот, необходимо переходить к подбору материалов, которые понадобятся для оснащения конструкции. Секциями могут выступать металлические или иные панели (к примеру, сэндвич), иногда рейки из древесины.

На нижней части полотно секций крепится концевым профилем. По бокам он защищен боковыми накладками, что придают дополнительную жесткость, защищают торец от воздействия негативных факторов окружающей среды. Направляющими здесь являются швеллеры из металла. Металлические уголки используют для крепления по вертикальным углам.. Кронштейны также готовят из профиля.

Подъемный механизм включает:

• пружина;
• вал;
• муфта соединения;
• наконечники в форме пружины;
• подвес;
• барабан;
• трос.

Подбор инструментов

Чтобы процесс монтажа прошел без проблем, нужно заранее озаботиться подготовкой таких инструментов:

• дрель и сверла к нему;
• уровень;
• молоток;
• плоскогубцы;
• отвертки;
• рулетка;
• строительный нож;
• болгарка;
• гаечные ключи разных видов.

Очень важно предусмотреть наличие средств защиты, к которым относят перчатки, очки. Важно приготовить стремянку, чтобы проводить работы на высоте

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

1. В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
2. На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
3. Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
4. Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
5. После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

Как поднять ворота в гараже своими руками

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2-3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5-6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Способы поднятия (исправления геометрии) ворот

Проседание петель, (ворота деформировались, или что-то ещё). Чтобы поднять (например, одну створку) можно использовать проставочную шайбу. Снимаем створку с петель, на ось нижней петли надеваем шайбу нужной толщины, возвращаем створку на место. Иногда шайбу подобрать трудно, тогда в петлю, где отверстие вкладываем шарик походящего диаметра. Этот способ позволяет исправить небольшие перекосы створок, немного поднять ворота, облегчить движение на петле

Очень важно! Материал шайбы и шарика должны быть из более твёрдого сплава, чем сама петля!
Необходимость изменить расстояние от уровня земли до нижней части створок. Самый простой способ – обрезать нижнюю часть болгаркой, после чего закрепить резиновую полосу, чтобы ликвидировать щель

Применимо, если лист металла обшивки выступает за нижние балки рамы. Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть.
Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем.
Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще.

Ремонтные шайбы

Этот вариант увеличения высоты створок над уровнем грунта можно считать одним из самых простых. Ремонтные шайбы помогут в том случае, когда створки плохо открываются в силу износа петель. При должной сноровке работы по установке шайб можно выполнить самостоятельно. Таким способом обычно можно поднять створки на 1 см. Для реализации идеи подбираются шайбы требуемой толщины или делается подборка из нескольких элементов. Отверстие в шайбе должно быть таким, чтобы шток петли мог свободно в него входить. Смазку шайбы необходимо выполнять только с одной стороны. Вторая должна быть неподвижно зафиксирована на петле.

Чтобы осуществить операцию, необходимо приподнять створки, но не снимать их полностью. Достаточно добиться образования щели, в которую сможет пролезть шайба. Необходимо подобрать такой домкрат, который можно будет свободно подкатить под створку. Если такого варианта нет, то можно соорудить металлическую петлю, часть которой будет находиться под створкой, а вторая четко зафиксирована на домкрате. Другим способом подкатной домкрат можно установить под створку, если приподнять ее. Для этого она открывается перпендикулярно стене и под нее вбивается несколько деревянных клиньев. Во время выполнения этих действий необходимо придерживать ворота, чтобы они не перекосились в одну из сторон.

С использованием домкрата можно провести ремонт деформированных частей ворот, из-за чего возникло провисание. В этом случае домкрат устанавливается как можно дальше от петель, и створка поднимается. По мере подъема необходимо выполнять удары кувалдой, которые будут способствовать выравниванию деформированного места. Совершать выравнивание лучше за несколько небольших проходов, тогда результат будет наиболее эффективным. Стоит понимать, что при сильной деформации идеального результата, возможно, добиться не получиться. Если производилось выравнивание рамы, тогда место изгиба дополнительно необходимо усилить уголком, который наваривается сверху.

Какие ворота нужно укреплять

Сделать ворота абсолютно прочными невозможно, но необходимо обратить внимание на их уязвимые места. Что делает ворота слабым местом гаража?

• Неполное примыкание створок,
• выступающие петли для навесного замка,
• выступающие петли, на которых висят створки,
• слабые замки,
• створки из тонкого металла без ребер жесткости,
• выступающие ручки, к которым можно привязать трос,
• отсутствие сигнализации.

Проще всего укрепить ворота, если они распашные, как на большинстве российских гаражей.

Такая конструкция допускает различные модификации.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

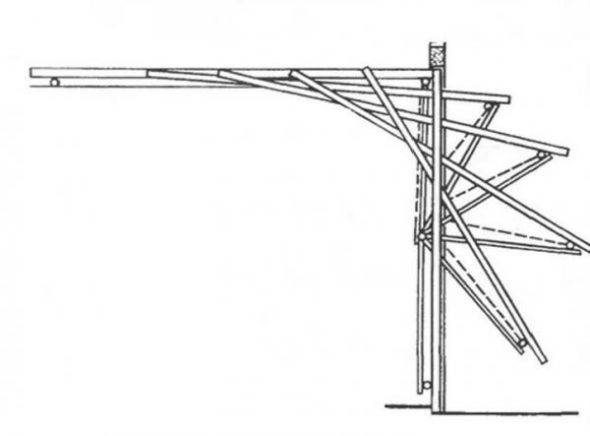

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

• нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
• система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
• чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
• систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
• можно оснастить систему оборудованием для автоматического управления;
• разрешено применять гаражах для одной или нескольких машин.

• возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
• поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
• нахождение створки в открытом виде, снижает уровень высоты проема;
• механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
• монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Подъёмно-поворотные

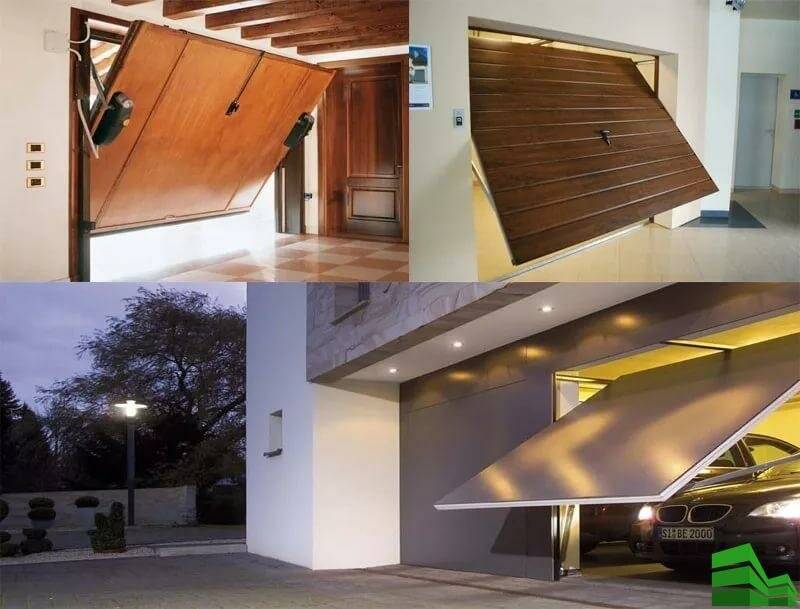

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

• высокая прочность;
• простота;
• стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Виды конструкций

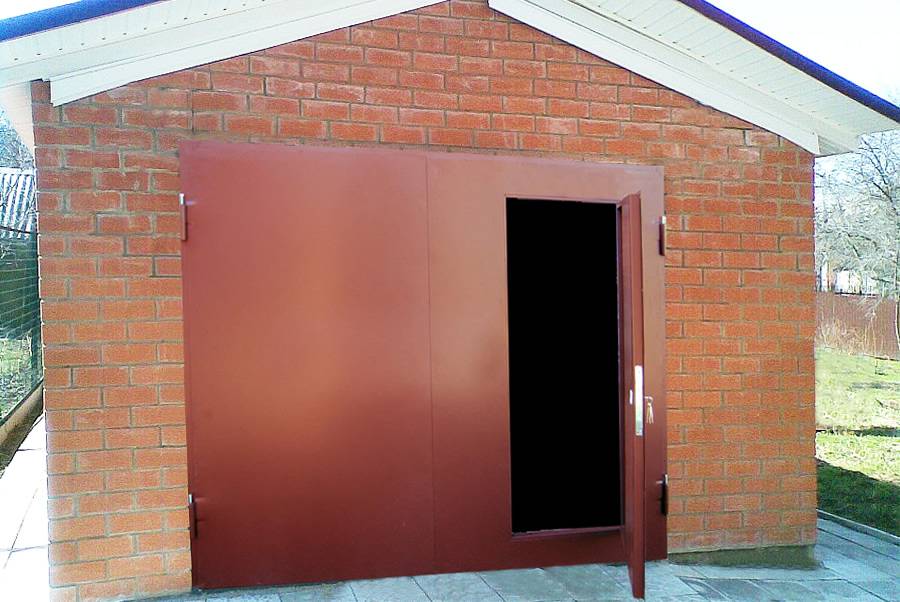

Распашные ворота быстрее всего сварить из труб и листового металла Самым ранним типом гаражных ворот являются распашные. Еще 30 лет назад это был единственный встречающийся в России вариант. Он представлял собой массивную конструкцию со створками, выполненными из толстых металлических листов. Ее легко сделать самому, при этом она отличается надежностью, устойчивостью ко взломам и может служить десятками лет. Даже в наше время, решив установить ворота в гараж своими руками, нередко выбирают именно этот вариант. Однако зимой в снежных местностях конструкция будет не слишком удобной, так как для успешного распахивания створок потребуется предварительно разгребать снег.

К более современным вариантам гаражных ворот относятся:

• Конструкции из горизонтально установленных секций, соединяющихся шарнирами. Элементы таких ворот чаще всего делаются из металла (тонкой оцинкованной стали или сплавов с алюминием). В редких случаях применяется и дерево. Когда ворота открываются, они движутся кверху и фиксируются под потолком. Они помогают сэкономить пространство на участке, но при этом не очень устойчивы ко взломам.
• Подъемная конструкция с шарнирно-рычажным механизмом. Она может оснащаться автоматикой или открываться только вручную. Однако при их применении нельзя ставить автомобиль вплотную к воротам.
• Рулонные ворота, состоящие из множества тонких ламелей. При открытии полотно поднимается вверх и скручивается в валик. Во многом механизм работы и особенности использования сходны с предыдущим вариантом. Подходят они лишь для нешироких (максимум 3 м) и невысоких (до 3,5 м) проемов. Ставить их можно как на внутреннюю стену гаража, так и на наружную.
• Откатная конструкция, представляющая собой цельное полотно, состоящее из металлического каркаса и обшивки. При движении ворот ролики перемещают их по направляющей. Это дешевая и взломостойкая конструкция, которую несложно автоматизировать.

При выборе подходящего варианта принимаются во внимание особенности планировки пространства, прилегающего к гаражу – например, потребность в экономии места спереди или отсутствие свободного прохода рядом со стеной. Учитываются также габариты проема

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

1. Вариант первый
   – увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
2. Вариант второй
   – вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;
3. Использовать стальные уголки
   для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.

К сведению!
Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Уровень порога

Этот вариант увеличения высоты ворот своими руками не подразумевает демонтаж ворот и является одним из простых вариантов. Стоит заметить, что реализовать его можно только в том случае, если высота порога будет достаточной и есть небольшой запас. Не стоит прибегать к этому методу в том случае, когда нижняя часть рамы находится практически на уровне дороги. Для реализации задуманного потребуется установить горизонтальные распорки, которые временно зафиксируют раму. Створки ворот открываются и выполняется демонтаж нижней части рамы.

Выбрасывать его не стоит, т. к. этот элемент будет задействован на своем месте. Для следующего шага необходим отбойный молоток или мощный перфоратор. Потребуется сбить часть бетонного порога. После достижения требуемого уровня нижняя часть рамы ворот приваривается на свое место и горизонтальные распорки убираются. Можно приступить к заливке порога цементным раствором.

Виды гаражных ворот

Существуют такие виды ворот.

1. Распашные

Состоят из двух створок, отпирающихся внутрь или наружу. В основном предпочтение вторым

Для нормального функционирования конструкции очень важно наличие перед ней пространства. Это самый дешевый тип механизма

1. Откатные

Открываются вдоль забора, с внутренней стороны. Основным преимуществом является отсутствие потребности в дополнительной территории впереди устройства.

1. Секционные

Включают в себя отдельные секции, которые преломляются при открытии, и благодаря специальной системе пружин и профилей полотно уходит вверх, под потолок. Этот вид ворот также экономит территорию.

1. Роллетные

Полотно содержит алюминиевые пластины, покрытые полимером. При открытии оно сворачивается в специальный короб над входом в гараж.

Рулонные ворота

1. Подъемно-поворотные

В этом виде устройства происходит вертикальный подъем полотна к потолку.

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

1. В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
2. На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
3. Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
4. Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
5. После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

Из-за особенностей конструкции створки, под сто кило весом, в открытом состоянии от собственной тяжести и порывов ветра проседают и выгибаются так, что закрыть ворота в гараже на подсевшую и деформированную раму, без рихтовки своими руками, практически невозможно. Приходится поднимать ворота, снимать и выравнивать петли.

Заключение

Поднимать тяжелую раму необходимо с соблюдением правил техники безопасности. Нередко, при попытке поднять раму, тяжелая конструкция кренилась и опрокидывалась на работающих, поэтому специалисты рекомендуют устанавливать распорки и блокирующие растяжки из троса.

Частая проблема – деформация створок и проседание коробки ворот. Как поднять ворота в гараже самостоятельно, и какие причины могут вызвать такие деформации створок и коробки ворот.

Сначала нужно выяснить причину проблемы, чтобы можно было быстро и легко ее устранить. Самые часто встречающиеся проблемы со створками и коробкой ворот:

• проседание петель – проблему можно решить самостоятельно за полчаса;
• деформация фундамента гаража – в этом случае нужен ремонт фундамента и восстановление геометрии конструкции;
• проседание стенки – нужно поднимать одну сторону домкратом и выравнивать основание.

Остановимся на решении каждой из этих проблем подробней.

Ремонт и балансировка петель

Частая проблема – створки ворот деформируются из-за провисания одной или двух петель. Решается этот вопрос с минимальными затратами:

• чтобы поднять опустившуюся створку ворот на петли надо поставить регулировочные шайбы. Толщина такой шайбы подбирается, исходя из глубины провисания полотна створки ворот гаража;
• для установки такой шайбы нужно снять створку с петель, установить шайбу и опять навесить гаражные ворота;
• часто трудно подобрать нужную высоту такой шайбы, тогда в петлю нужно вставить дополнительный шарик (подбираем по диаметру).

Эти методы подходят, если створка провисает на несколько сантиметров.

Совет. И шайба, и шарик для регулировки петель должны быть изготовлены из более твердого металла, чем материал петель.

Подрезка полотна ворот

Решение — как поднять ворота в гараже, если створки начали доставать до земли и трудно открывать и закрывать ворота – простая обрезка нижней части полотна створок болгаркой.

Чтобы не было щели после обрезки полотна, снизу крепится уплотнитель из резины или обычного садового шланга.

Восстановление деформированного проема

Если изначально проем был выставлен неправильно, то часто наблюдается боковое перекручивание створки. Основная причина деформации – верхняя балка каркаса. Чтобы не заниматься демонтажем и просто выровнять гаражные ворота, достаточно найти точку напряжения в верхней балке.

Если по сантиметру простукивать верхнюю балку, то легко обнаружить место напряжения, в этом месте металл начнет колебаться. Решение простое – нужно сделать в данной точке разрез болгаркой и при помощи сварки установить шину жесткости.
