Как построить туалет на даче

Организация выгребной ямы и постройка фундамента

Самый популярный туалет — с выгребной ямой. Это связано с простотой его эксплуатации. Процесс использования весьма прост и состоит в прямом попадании отходов в глубокую яму. При заполнении ямы более, чем на 70%, она требует соответствующей очистки.

Организация ямы – процесс не очень сложный и, в принципе, его можно выполнить своими руками. Выкопав яму нужной глубины (рекомендуемые ее параметры – 2×2 метра и в глубину 2 метра), следует перейти к укреплению стен ямы, которые в будущем послужат фундаментом для надземной постройки. Укрепить яму можно с помощью досок, которые перед этим необходимо обработать специальным антисептиком. Яму можно укрепить бетонными кольцами или с помощью кирпичной кладки.

При кирпичной кладке нужно соблюдать ее шахматный порядок, чтобы позаботиться о будущей очистке выгребной ямы. Последние шесть рядов кирпича кладутся без каких-либо щелей всплошную. Если же вы занимаетесь сооружением люфт-клозета, то он требует определенных усилий по организации полной герметизации ямы. Для достижения этой цели на дно полученной ямы заливается бетонная стяжка. Если же вы решили сделать кирпичную основу, то в конечном итоге она все равно заливается бетонным покрытием.

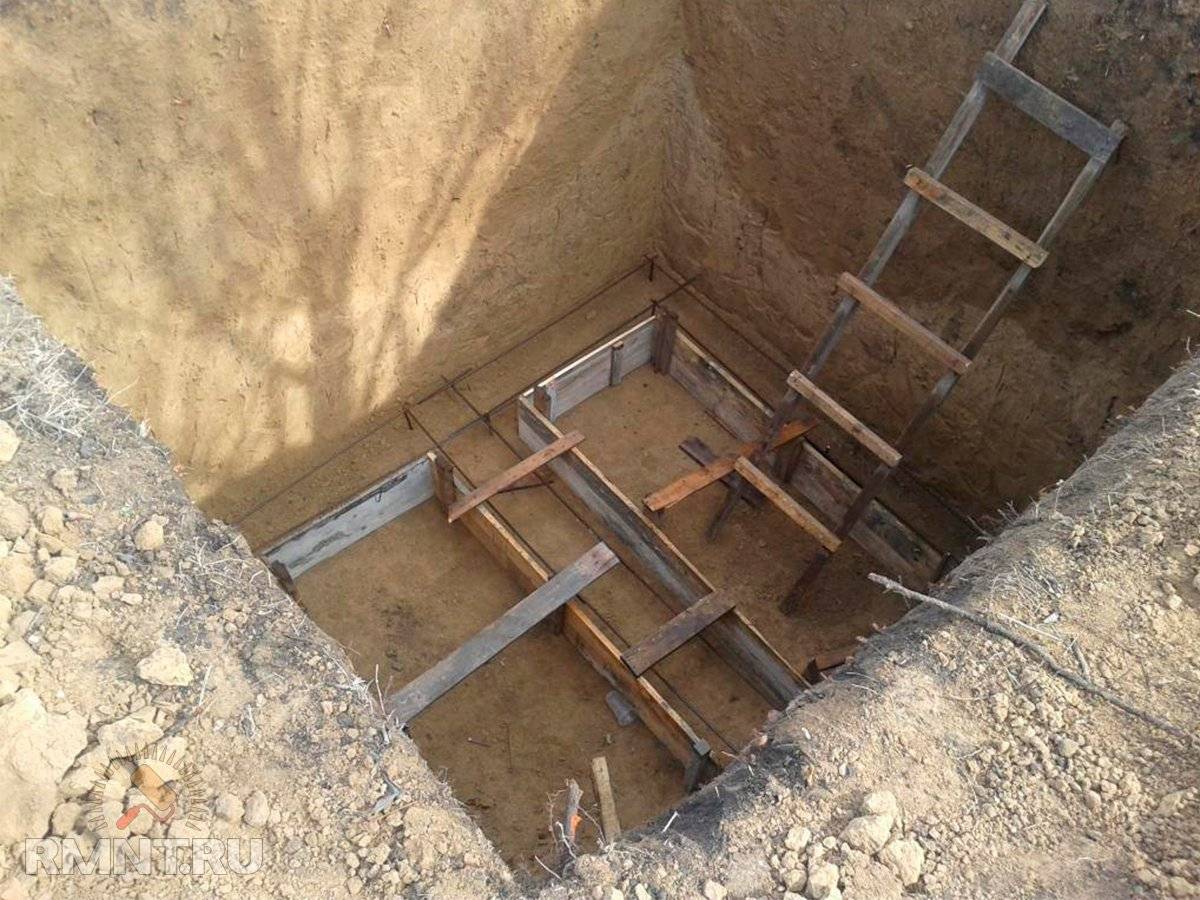

Для заливки бетона делается опалубка, которая может выполняться с помощью обыкновенных досок или брусков. После полного застывания бетона опалубочный каркас полностью демонтируется.

Деревянная опалубка

Альтернативным вариантом очистки выгребной ямы может стать ее засыпка специальными химическими средствами или же полная ее засыпка и перенос туалета в другое место. Такой вариант будет интересен тем, кто не хочет постоянно заниматься очисткой выгреба.

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов. Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

• кирпича;
• пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

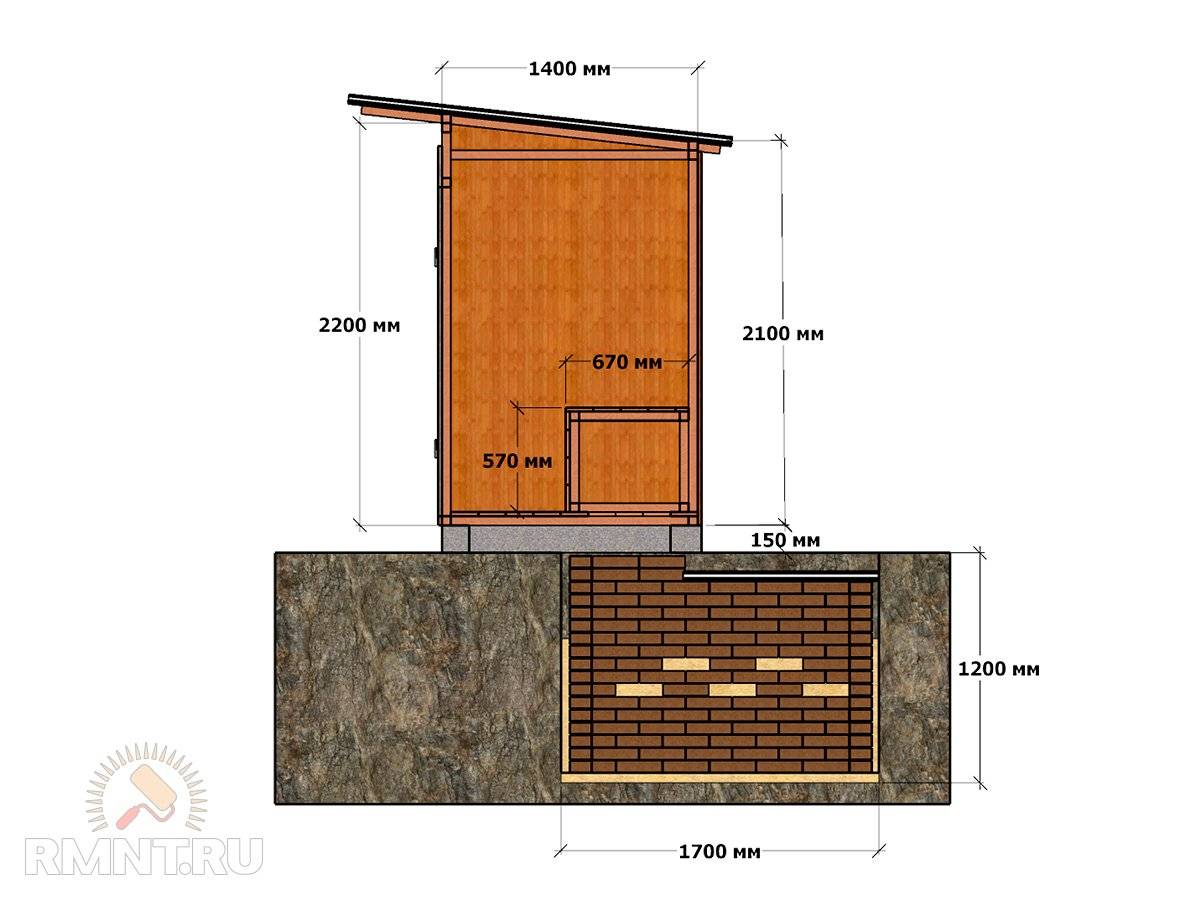

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

• Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
• Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича. Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли

К ним в дальнейшем будет привязан бак

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.

Дачные туалеты 50 фото

Какой вы выбираете дизайн домика, зависит от вашей фантазии. Туалет хоть и стараются спрятать на задней части участка, но все равно это часть архитектурного ансамбля, так что к оформлению можно подойти креативно. Хотя бы вот так. Настоящая средневековая карета, и не просто какой-то дилижанс, а со всеми королевскими атрибутами. В середине все тоже сделано добросовестно.

Всегда можно придумать что-то оригинальное. Туалет, это не беседка, куда вы можете никогда и не заглянуть, сюда придете обязательно, поэтому стоить подумать и о комфорте и о внешнем оформлении. Если у вас еще нет своей идеи, посмотрите в этой галерее, может, выберите что-то интересное и для своей дачи.

Копание выгребной ямы

По сути яма уличного туалета есть ни что иное как однокамерный анаэробный септик. При сравнительно небольшом объёме поступающих отходов возможно их эффективное осветление и отвод в почву без перспективы привлечения ассенизаторской машины. Дренажное поле такого септика располагается по контуру стен и при этом исключается попадание стоков в верховодку. Однако помимо правильного устройства самой ямы требуется решить два специфических вопроса.

Первый — определение достаточной вместимости. Расчёт объёма должен вестись вглубь от линии залегания верхнего водоупорного слоя, ибо выше этой отметки в нормальных условиях уровень отходов в яме подниматься не должен. Считается, что исключить принудительную очистку ямы туалета можно при норме её вместимости в 1–1,5 м3 на каждого человека. Это весьма грубое приближение, ведь интенсивность пользования туалетом на даче может колебаться в широких пределах.

Сама яма не обязательно должна иметь правильную форму. Допускается с целью уменьшения размеров кабины сделать узкий выступ под сиденьем, а затем выкопать расширенную внешнюю часть. Яму нужно копать таким образом, чтобы под углами ленты оставался целик грунта не менее 30–35 см, эти участки нужно в процессе копания поддерживать от обрушения щитовой опалубкой. Учитывайте, что размеры ямы в итоге сократятся около 40 см с каждой стороны.

Автономная система канализации

Альтернативой самодельному септику является септик «Танк». Он представляет собой пластиковую бочку, разделенную на секции. Сначала заполняется первая секция, при этом твердые отходы спускаются на дно, а на поверхности остается только жидкая фракция. По мере наполнения жидкая фракция переливается в соседнюю секцию, где происходят аналогичные процессы. В септик добавляют состав, содержащий анаэробные бактерии, которые разлагают нечистоты. Очищенная таким образом вода сливается в дренаж, а осадок откачивается ассенизатором.

Рис.63. Септик танк позволяет провести переработку нечистот, что позволяет реже вызывать ассенизатор в отличие от традиционной выгребной ямы.

Другим вариантом септика с высоким процентом переработки отходов является септик «Автономная канализация». Принцип его действия аналогичен традиционному септику за тем лишь исключением, что автономная канализация снабжена воздушным компрессором, который обогащает нечистоты кислородом, а процесс разложения идет под воздействием аэробных бактерий. Автономная канализация зависима от электричества, но позволяет добиться большой степени переработки отходов жизнедеятельности.

Рис.64. Автономная канализация позволяет провести почти полную переработку нечистот. Таким образом чистить такую канализацию придется один раз в несколько лет. Однако автономная канализация требует постоянного пользования, т.к. при недостатке нечистот гибнут перерабатывающие их бактерии. Поэтому если вы не планируете пользоваться канализацией дольше трех месяцев, то ее целесообразно законсервировать.

Рис.65. Система автономной канализации.

Рис.66. Внутреннее устройство автономной канализации.

Установка последних двух видов септика заключена в подготовке котлована, установке септика в него и соединение с системой канализации дома.

Мы рассмотрели все способы устройства и постройки туалета для дачи. Если вы планируете жить или посещать дачу круглый год и хотите иметь комфорт как в городской квартире, то следует сразу устанавливать септик. Если вы посещаете дачу только летом, то проще и быстрее построить летний туалет с выгребной ямой под ним. Если вы на даче бываете не часто, то наиболее простой вариант устройства туалета — это финский торфяной туалет. Какой бы вариант туалета вы не выбрали любой из них будет прекрасно обеспечивать ваши нужды, а дача без туалета не останется.

Отделка дачного туалета внутри — фото

Выбор материалов, которые можно использовать при отделке дачного туалета, огромен. Сегодня для этого можно использовать:

• пенопласт,
• ПВХ панели,
• фанеру,
• вагонку.

Это далеко не полный список вариантов – посетив подходящий строительный магазин, несложно найти и ряд других материалов, каждый из которых обладает рядом достоинств, делающих их лучшим выбором для конкретного пользователя.

Обратить внимание при выборе нужно не только на стоимость, но и на простоту установки. К примеру, пенопластом или фанерой обшивать стены своими руками гораздо легче

А вот для вагонки или панелей зачастую приходится устраивать обрешетку – исключением являются случаи, когда стены и без того ровные.

Идеи

дачный туалет 1

дачный туалет 2

дачный туалет 3

дачный туалет 4

дачный туалет 5

дачный туалет 6

дачный туалет 8

дачный туалет 9

дачный туалет 10

дачный туалет 11

дачный туалет 12

дачный туалет 13

дачный туалет 14

дачный туалетдачный туалет 15

Конструкции уличных туалетов

По способу утилизации нечистот эти сооружения делят на три типа:

• Пудр-клозеты;
• Туалеты с выгребной ямой (септиком);
• Ватерклозеты.

Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.

Стульчак с герметичной крышкой и ведро с торфом – вот и все, что нужно для обустройства уличного отхожего места

Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.

Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.

1, 2 – контейнеры для твердой фракции; 3 – воронка для жидкости; 4 – воронка для твердой фракции; 5 – бачок с дозатором для торфа; 6 – вентиляционная труба; 7 – дренажная трубка

Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.

Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.

Биотуалет на «боевой позиции» и в процессе установки. В первом случае в глаза бросается теснота кабинки, поэтому не советуем вам экономить на ее площади в ущерб комфорту.

Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.

При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:

• Заражение почвы болезнетворными бактериями;
• Неприятный запах.

Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.

Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

Схема конструкции люфт-клозета

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.

Чертеж уличного ватерклозета

С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.

Биотуалет в форме домика

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Строительство биотуалета не требует значительных физических сил.

Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью — открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал. В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

1. По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
2. Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
3. Застелить утрамбованную поверхность рубероидом (гидроизоляция).
4. Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
5. Положить второй слой рубероида с некоторым запасом по границам периметра.
6. На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.

Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку. Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка.

Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа. Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.

Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но, вместе с тем, занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.

Из чего построить кабину

Корпус уличного туалета проще всего основать на деревянном каркасе. Для его изготовления нужно сбить две рамки из бруса 50х50 мм. Высота рамок будет соответствовать высоте кабинки в самой низкой части, её выбирают в соответствии с собственным ростом, но желательно не меньше двух метров.

Ширина рамок определяет глубину кабинки. Нужно учесть, что 50–60 см от задней стенки займёт сиденье, плюс ещё должно остаться достаточно места, чтобы свободно зайти и развернуться при закрытой двери. Таким образом оптимальной можно назвать общую глубину кабины туалета около 120–140 см.

Рамки сбивают в форме прямоугольника, при этом одна из длинных сторон выступает на дополнительные 35–40 см для образования уклона кровли. Сбитые рамки поднимают вертикально и располагают параллельно друг другу на некотором расстоянии. Оно, как и высота туалета, выбирается индивидуально, но в этот габарит обязательно должна вписаться дверь с установочным блоком. Также имеет смысл определять ширину кабинки по размерам имеющегося кровельного материала, оставляя по 15–20 см на боковые свесы.

Сначала рамки связываются между собой в задней части кабинки двумя горизонтальными перекладинами из бруса 50х50 мм или чуть более широкой доски. В передней части линий связи три: по самому низу, точно напротив верхних горизонтальных перекладин рамок и в самом верху, где находятся концы выступающих из рамок хвостов. Между нижней и средней перекладиной следует вставить две деревянные стойки, таким образом формируется почти готовый установочный блок двери.

Если нужно образовать притвор, по внутреннему периметру проёма прикручивают планки 15х30 мм. Если получившаяся конструкция кажется слишком хлипкой, её боковые и задние стенки нужно укрепить. Достаточно будет двух длинных реек шириной 50 мм, которые вставляют по диагонали враспор каркаса. В центре на пересечении планок нужно отчертить их торцы и выполнить подрезку паза до середины ширины рейки.

Подготовка

• Сколотить площадку-пол и зашить досками, оставив отверстие. Доски покрыть антигрибковым составом в два слоя
• Установить готовую площадку на основание
• Сколотить переднюю и заднюю стенки, обшить их вагонкой.

Сборка конструкции

• Согласно чертежу установить обе стенки

• Стенки крепятся к площадке-полу с помощью технологичных досок (потом их убрать)
• Выполнить обрешетку и покрыть гидроизоляционным составом
• Крыша сооружается из досок внахлест, фиксируется кровельными саморезами и покрывается коньком
• Установить дверной блок и обрамить проем наличником

Размеры дачного туалета типа шалаш не велики. Не забудьте установить под крышей фрамугу для проветривания, которая тоже будет треугольной формы.

Смотрим видео, сборка клозета для дачного участка:

Кровельным материалом для Шалаша может служить:

1. Профнастил
2. Шифер
3. Оцинкованные гофролисты
4. Иные материалы

Строить или покупать

Что выгоднее — купить готовую модель домика или построить по чертежу дачный туалет типа шалаш самостоятельно? Если вы сомневаетесь, что справитесь с монтажом септика самостоятельно — купите готовые изделия. Но смастерить домик из деревянной основы и обшить вагонкой может любой хозяин дачи.

Для работы будут нужны:

• Ножовка
• Рубанок
• Молоток
• Отвертка
• Саморезы
• Гвозди.

Имея элементарные умения в использовании данного инструментария, вы сможете возвести собственноручно домик для дачного туалета.

Примерный расход

• Две доски обрезных (6 и 4 метров)
• Доска половая — 4 штуки по 6 метров
• Вагонка длиной 3 метра — от двух до четырех пачек (в зависимости от внутренней обшивки)
• Пергамин — минимум 4 м
• Рубероид — 1,5 метра
• Песок — 2 ведра
• Гвозди оцинкованные — 2 кг
• Гвозди для вагонки (без шляпок) — 2 кг
• Гвозди для шифера — 20 шт
• Саморезы — пригоршня
• Шифер — 2 листа (8-волновой)
• Лист оцинкованного железа для конька — 1 шт
• Дверь с фурнитурой — 1 шт
• Антигрибковая жидкость

Советы мастеров

1. Как сделать туалет на дачном участке? Чтобы ваш дачный туалет был устойчивым, и его не сдуло порывами ветра, надежно зафиксируйте низ строения.
2. Устанавливайте конструкцию примерно на 20 сантиметров выше уровня грунта.
3. Не проводите обшивку строения над ямой: сначала установите пол и сидение для туалета. После в стороне соорудите каркас, и перенесите его на готовое основание. В одиночку с этим не справиться — необходима помощь еще двоих человек.
4. Контролируйте вертикаль и горизонталь уровнем на всех этапах монтажа.
5. Дверной блок должен открываться наружу, иначе вход в строение будет затруднительным.
6. Позаботьтесь о световом окне, чтобы днем не включать свет.
7. Между деревянным каркасом и каменным основанием должен быть гидроизоляционный слой (рубероид).
8. Если стены не обшиты виниловой вагонкой, их окрашивают краской.
9. Не забывайте обрабатывать деревянное полотно антисептиком.

Как видите, построить самостоятельно хороший септик во дворе несложно. Вам необходимо лишь обладать навыками владения рабочими инструментами и составить подробный чертеж.

Делаем все весело и под музыку, так работают профессионалы:

https://youtube.com/watch?v=WPAz_o98i3E

Также следует рассчитать количество строительного материала, чтобы не ездить лишний раз в строймаркет. Самым оптимальным дизайном для дачной уборной будет домик в стиле шалаша. А выгребной сток лучше сделать из бетонных колец. Насчет дренажной системы вы решите сами. Но для чистого воздуха лучше подойдет абсолютная гидроизоляция, чем дренаж.

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
