Как построить вальмовую крышу своими руками

Тонкости монтажа

Когда проект вальмовой крыши готов, можно начинать работы по установке системы стропил.

Как правильно можно сделать вальмовую крышу своими руками? Возведение каркаса – очень сложный и трудоемкий процесс, который требует от мастера предельной точности.

Как делать вальмовую крышу своими руками пошагово описано ниже.

Видео:

Монтаж вальмовой крыши своими руками начинается с разметки. Перед строительством вальмовой крыши, нужно отметить ось, место положения первого центрального стропила, места промежуточных элементов и длину свеса.

Устройство вальмовых крыш проходит поэтапно. Сначала устанавливают мауэрлат – деревянный брус 100 x 100, 100 x 150 или 150 x 150 мм, который кладут по периметру сверху стен.

Это основа для всего каркаса, поэтому закрепить его нужно как можно надежнее. Чтобы древесина не напитывала влагу из кирпичных стен, между бруском и стеной необходимо проложить гидроизоляцию, например, рубероид.

Далее крепят прогон – балку, которую укладывают вдоль мауэрлата – она будет выполнять роль страховки для него.

Следующий шаг – установка подкосов и стоек. Чтобы крепление было надежным, стойки желательно подпереть опорами.

Далее крепят конек. Чтобы этот брус был уложен точно по уровню, нужно воспользоваться рейкой и отвесом.

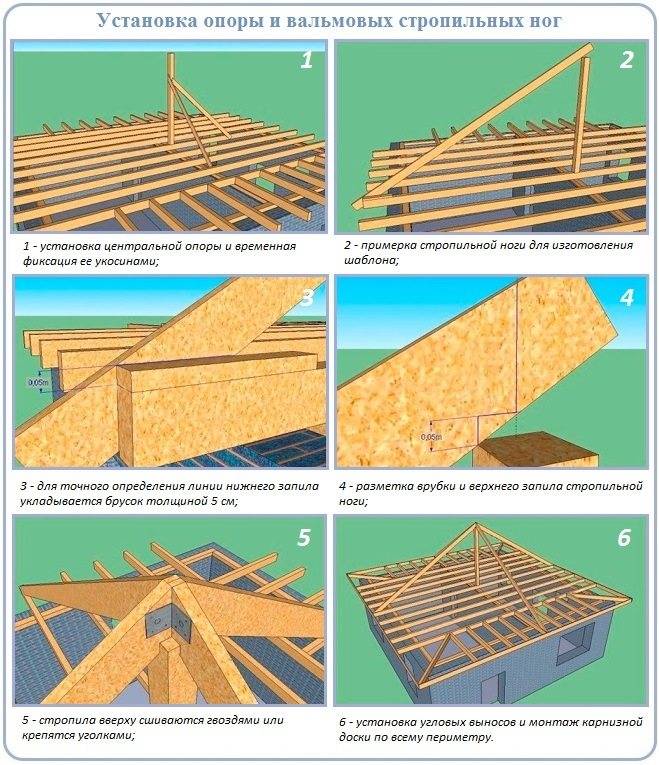

Центральные и рядовые стропила врубают в мауэрлат и конек на одинаковом расстоянии. Чтобы место крепления не болталось, специалисты обычно используют специальные стяжки.

В последнюю очередь крепят угловые элементы. Для придания каркасу прочности, угловые балки соседних скатов соединяют с диагональными стропилами.

Все деревянные составляющие нужно закреплять внахлест для прочности. Для этого можно взять специальные уголки или пластинки из металла.

Лучшим вариантом будут цельные балки. Но если такой возможности нет, то подойдут и сдвоенные.

В некоторых случаях нужно усилить построенный каркас. Существует несколько методов сделать это — они зависят, прежде всего, от размера здания.

В первом случае на углы крыши крепят шпренгели со стойкой, служащей опорой для диагонального бруса.

Видео:

В роли шпренгеля выступает брус, который перекидывают между углами мауэрлата. Если расстояние от угла большое, то специалисты советуют сделать шпренгельную ферму.

Второй способ предлагает набить по затяжке или ж/б перекрытию стойки, которые выступят в роли полки – она будет подпирать стропила посредине.

Если диагональные стропильные элементы слишком длинные, то лучше всего брать сдвоенные брусья.

После того как каркас готов, его покрывают обрешеткой, на которую укладывают слои кровельного пирога.

В первую очередь на сделанный каркас кладут пароизоляцию. Пленку фиксируют степлером к стропилам, а швы дополнительно герметизируются специальной лентой.

Дальше укладывают утеплитель. Его плотно прижимают к стропилам снизу вверх. Между плитами утеплителя и гидроизоляцией нужно оставить зазор в 2 см, чтобы кровельный пирог «дышал».

Видео:

После этого на все это наносится слой гидроизоляции, а сверху покрывается контробрешеткой из деревянных планок. Их размещают поперек стропил, чтобы закрепить кровельный пирог.

На последнем этапе кровлю покрывают выбранным кровельным материалом — вальмовая крыша своими руками готова.

Построить вальмовую крышу самостоятельно достаточно сложно. Однако пошаговая инструкция мастеров, а также все нужные расчеты помогут создать точную конструкцию, которая будет радовать глаз хозяина не один год.

Разметка крыши

Обычно систему стропил собирают из одинаковых стропильных ног, опирающихся на коньковый брус. Но для вальмовой кровли данный вариант не подходит: длины ее стропил разные, поскольку боковые скаты более маленькие и опираются на диагонально расположенные элементы конструкции.

До начала работ надо подготовить необходимые материалы и сделать разметку основных узлов.

К ним относится:

Конек. Этот элемент представляет собой брус, необходимый для крепления других деревянных деталей. Он должен быть расположен строго по центру. Поскольку в коньковый брус будут опираться концы всех стропил, он должен быть очень прочным;

Угловые стропила, которые называют также накосными. Их фиксируют к коньковому брусу, а другой конец стропила должен выходить за границы здания. Как правило, при изготовлении этих стропил пользуются тем же брусом, что и для конька;

Центральные стропила опираются на мауэрлат и конек и образуют боковые скаты кровли. На вальмах используют одно стропило этого типа или вовсе не используют стропил;

Промежуточные стропила крепят к коньку. Они идут по скатам вниз;

Короткие стропила бывают разной длины, зависящей от расположения. Опираются они на мауэрлат и угловые стропила.

До разметки необходимо сделать точные расчеты, на основании которых создается чертеж будущей конструкции. Вначале отмечается осевая линия, которая проходит по верхней части стен. Потом рассчитывают толщину конькового бруса и отмечают точное расположение деталей стропильной системы по отношению друг к другу.

При создании системы стропил из одинаковых досок (к примеру, 15х5 см), полученная конструкция имеет небольшой воздушный просвет между стропилами и кровельным материалом. Он получается в результате более высокого расположения верхних частей элементов стропил по отношению к угловым.

Вопросы стиля и дизайна: каждому ли дому подходит?

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

Это интересно: Ремонт теплиц и замена поликарбоната — объясняем основательно

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Расчеты

Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:

Длину ската от карниза до конька.
Площадь, взяв во внимание трубу дымохода и окна в крыше.
Свесы, паралеты и стены брандмауэра.
Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.

Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.

Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.

Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.

Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.

Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки

Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.

Как сделать полувальмовую крышу своими руками

Подготовка

Для монтажа полувальмовой крыши своими руками необходимо выполнить следующие предварительные операции:

1. Определиться с моделью (голландская, датская, совмещённая);
2. Нарисовать чертёж крыши в соответствии с размерами уже возведённых стен;
3. Рассчитать необходимое количество материалов, закупить и доставить их;
4. Сформировать бригаду, собрать инструмент и приспособления для возведения кровли;
5. Всё дерево предварительно очистить от коры и покрыть антисептиком и антипиреном.
6. По периметру несущих стен залить армированную стяжку из бетона, установив резьбовые закладные шпильки для крепления мауэрлата с шагом около 1 метра.
7. На застывшую стяжку уложить рубероид.
8. Установить брус для мауэрлата и зафиксировать его гайками.

Порядок монтажа двухскатной крыши (голландская модель)

1. Для этого типа крыши дополнительно устанавливается мауэрлат на срезанных частях фронтонов.
2. Установить коньковый прогон (рама, ригель которой и служит прогоном). При наслонной схеме следует установить центральные стойки.

1. Закрепить стропильные ноги. Здесь могут быть два варианта. Если предварительно были изготовлены рядовые и урезанные фермы, их устанавливают с расчётным шагом (рекомендуется 60 или 120 см) и крепят к мауэрлату. Если возводятся стропила в виде буквы «А», то устанавливается ряд стропил под коньковым прогоном, а затем – диагональные стропила для полувальм от конца прогона (крепят гвоздями) к углу карниза на мауэрлат (металлическими уголками).

1. Настелить нарожники, которые соединяют диагональные стропила и мауэрлат. В них обязательно делают подрезку для установки в мауэрлат.
2. Установить стропильные полуноги – короткие брусья, которые служат для формирования карниза по периметру фронтона.

Порядок монтажа четырёхскатной крыши (датская модель)

1. Для нижнего пояса ферм используется только качественная древесина либо усиленная профилированным металлом. Узлы и стыки ферм должны быть выполнены так, чтобы усилия распределялись вдоль волокон.
2. Установить коньковый прогон с опорами на внутреннюю стену со строго одинаковым шагом. Опоры выставить под уровень и закрепить.
3. На коньковую раму устанавливают две пары стропильных ног. Попарно ноги соединяют ригелями (в форме буквы «А»), при этом формируют скаты, проверяя расстояние между стропилами на одной высоте. Если они одинаковы, скат будет ровным.
4. Установить рядовые стропильные ноги «под нитку» с крайними.
5. Смонтировать диагональные или вальмовые стропила, присоединив их верхнюю часть к ригелю врубкой, а нижнюю – врезкой к мауэрлату по углам кровли.
6. Установить и выровнять центральные нарожники, затем прикрепить гвоздями или уголками к ригелю и мауэрлату.
7. При необходимости в треугольнике на фронтоне сделать вырез для окна. При отсутствии оконного проёма треугольник зашивают наружным покрытием (пластиком или сайдингом).
8. Выполнить дополнительную гидроизоляцию в месте примыкания верхней кромки вальмовой поверхности к треугольному фронтону.

Завершающий этап выполнения кровельных работ

Полностью сформировав стропильную систему, следует:

• выполнить проверку правильности установки элементов;
• сверить размеры и исключить неровности;
• выполнить усиление стропильной системы с помощью подкосов, все места крепления перемычек к стойкам усилить досками снизу;
• смонтировать карнизные кобылки, ветровые доски, крепления для сливной системы;
• уложить гидроизоляцию и обрешётку в соответствии с технологией настила выбранного кровельного материала;
• установить кровельный материал;
• уложить утепление на расстоянии минимум 5 см от гидроизоляции для обеспечения циркуляции воздуха под кровлей во избежание образования конденсата и зафиксировать его.

Какой кровельный материал лучше применить для полувальмовой крыши

Основные требования к материалу следующие: прочность и лёгкость. Самый оптимальный вариант для такой кровли – металлочерепица либо профнастил. Можно использовать мягкую кровлю, но следует учитывать то, что из-за применения сплошной обрешётки нагрузка на стропильную систему будет увеличиваться.

В заключение следует сказать, что полувальмовая конструкция крыши заслуживает достойного внимания. Несмотря на сложность монтажа и более высокую стоимость, она отличается эстетичностью, привлекательностью и стоит того, чтобы воплотить её в жизнь. Готовы ли вы к этому шагу? Если да, то немедленно приступайте к осуществлению своих планов!

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Ближе к природе

Расстаться с традиционализмом, сделать по-настоящему неповторимое строение из природного материала поможет видео/ Беседка с вальмовой крышей в рустикальном стиле

Готовы повозиться с кривулинами, которые в итоге превратятся в геометрически выверенную конструкцию стоек, стропил? Дерзайте! Фантазию ограничит только удалённость леса. Соединение элементов в этом случае усложнится. Добавочные элементы крепежа покажутся чужеродными. Но результат того стоит.

После такой практической подготовки браться за строительство дома с четырёхскатной вальмовой кровлей не страшно. Подготовить смету, проект, засучить рукава, а дальше пойдёт само, только успевай поворачиваться лицом к новым проблемам.

Что еще почитать по теме?

Особенности стропильной системы

Стропильная система вальмовой крыши предполагает ряд отличительных элементов, которые и определяют ее отличительную конструкцию. Знание этих особенностей необходимо для проведения расчетов стропильной системы и ее возведения.

Виды стропил вальмовой крыши

Стропила в конструкции вальмовой крыши разделяются на несколько типов:

• Угловые стропила. Одним краем стоят на мауэрлате, другим должны опираться на одну из оконечностей конькового бруса.
• В симметричной вальмовой крыше предусмотрено 4 угловых стропила, которые формируют вальму. Угловые стропила имеют самую большую длину и потому часто нуждаются в укреплении и опоре;
• Центральные стропила монтируются на мауэрлат и край конькового прогона. Схема данной кровли задействует 4 таких элемента, по паре на каждый трапециевидный скат кровли;
• Центральные вальмовые стропильные ноги разделяют вальмы кровли на две равные части. Устройство стропильной системы вальмовой крыши подразумевает наличие 2 подобных элементов.
• Промежуточные стропильные ноги подобны центральным и монтируются к таким же точкам опоры. Их количество варьируется от размера крыши и длины конька. Если кровля небольшая, они могут отсутствовать.
• Укороченные стропильные ноги занимают свое место в углах крыши. Опирающиеся на мауэрлат и угловые стропила, они меньшего размера по сравнению с другими стропилами размер, который становится меньше к углу.

Элементы усиления системы

Вальмовая крыша относится к сложным кровельным сооружениям, ее стропильная система нуждается в особом усилении. Элементы, отвечающие за прочность кровельного объекта, подразделяются на несколько типов:

• Особого усиления требуют длинные угловые стропила. Их укрепление возможно шпренгелем – угловой балкой, которая представляет перевернутую букву «Т» и нижней частью устанавливается на мауэрлат, а верхней упирается в угловое стропило. Подпор диагональных стропильных ног возможно подкосами с опорой на балки перекрытия или центральный лежень;
• Затяжки скрепляют пары стропил. Они могут дополнительно нести функцию балок перекрытия или помещаться ближе к коньку и быть основой для формирования полотка чердачного помещения;
• Стойки укрепляют коньковый брус. Нижней опорой стоек может быть лежень, если по центру здания имеется капитальная стена для его укладки, или они могут быть установлены на балки перекрытия;
• При длине промежуточных стропил более 4 м их также укрепляют диагональными стойками под углом 45-60° с опорой стропил на балки перекрытия;
• При возведении крыши в регионе с сильной ветровой нагрузкой целесообразно использование ветровой опоры, которая набивается к стропилам со стороны наибольшего ветрового удара.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

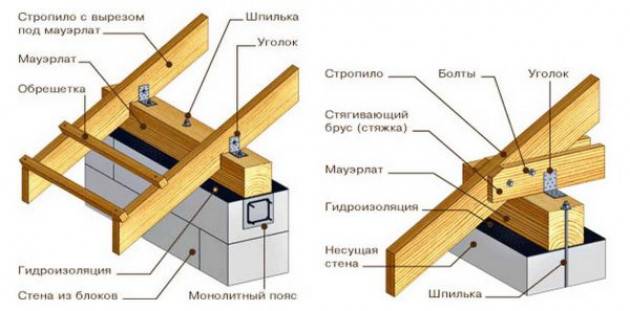

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.
• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

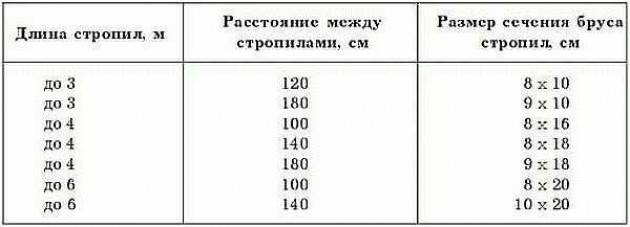

  Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки
