Как крыть крышу шифером

Если предстоит впервые выполнить монтаж шиферного покрытия своими руками, следует знать, что данный материал позволяет крепить в одной точке не более двух слоев. Таким образом, схема укладки должна быть хорошо продумана на этапе проектирования кровли.

Листы требуется монтировать с нахлестом по горизонтали в одну или две волны. Нахлест в одну волну чаще всего применяется, если требуется покрыть достаточно крутой скат с небольшой снеговой нагрузкой. Нахлест в две волны обязателен для пологих скатов, такая конструкция значительно надежнее, но и общая стоимость покрытия при таком монтаже возрастает, особенно при большом шаге волны. По вертикали верхний лист должен перекрыть нижний не менее чем на 200 мм.

Технология укладки требует начать монтаж с одного из нижних углов ската и продолжать вдоль карнизного свеса. Класть шифер следует с учетом розы ветров: нахлест должен располагаться с подветренной стороны. Первый ряд листов рекомендуется стелить по заранее натянутой веревке, чтобы свес был аккуратным и ровным. Чтобы избежать совмещения в одной точке более двух слоев шифера, применяются различные варианты укладки. Наиболее популярными способами является монтаж вразбежку (со смещением) и без смещения.

Монтаж «вразбежку» популярен благодаря своей простоте. В этом случае укладка нового ряда выполняется со смещением относительно нижнего. Благодаря этому удается избежать совпадения нахлестов волн и в любой точке стыкуется не более двух листов шифера. При монтаже со смещением приходится выполнять подрезку крайних листов и подравнивать верхнюю кромку последнего ряда на скате кровли.

Укладка вразбежку идеально подходит для монтажа восьмиволнового шифера – достаточно выполнить смещение в четыре волны и использовать половинки разрезанных листов для начала каждого нечетного ряда. Линии смещения в этом варианте укладки располагаются эстетично, в шахматном порядке.

Если укладывать шифер без смещения, можно сэкономить кровельный материал, но это более трудоемкий вариант, что следует учитывать, приступая к монтажу своими руками. В этом случае требуется выполнять подрезку углов на ширину волны и на 120-140 мм в высоту. Чтобы положить элементы покрытия слева направо, подрезается нижний угол у каждого листа верхнего ряда со стороны, накрывающей предыдущий шиферный лист горизонтального ряда.

Вопрос, как покрыть крышу шифером, напрямую связан с выбором крепежных элементов и способом их установки. Шиферные гвозди, саморезы и шурупы характеризуются увеличенной шляпкой и устанавливаются с использованием специальной резиновой прокладки, которая позволяет обеспечить герметичность места крепления. Крепеж не следует вбивать или ввинчивать до упора.

Чтобы избежать повреждения листов шифера при монтаже, рекомендуется заранее разметить и просверлить в них отверстия под крепежные элементы. Отверстия должны иметь диаметр на 2-3 мм больше, чем диаметр гвоздя или самореза.

Крепление шифера на крыше выполняется только в гребне волны. Первая точка крепления располагается в нижней части во второй (перекрываемой) волне с отступом от края в 120-150 мм. Вторая точка крепления – по диагонали от первой, причем крепление вверху во вторую волну выполняется после укладки перекрывающего листа шиферной кровли.

После монтажа покрытия своими руками следует установить специальные коньковые элементы из асбоцемента, обустроить все примыкания и стыки, обеспечив надежную гидроизоляцию.

Правила безопасности и сохранение целостности шифера

При работах на крыше должна соблюдаться не только технология монтажа, но и техника безопасности. Необходимо использовать страховочные тросы, веревки. Если высота строения превышает 6 метров, следует обеспечить ограждение. Чтобы аккуратно поднять лист шифера, рекомендуется использовать капроновый трос и систему блоков. Если требуется покрыть невысокую постройку, материал могут подавать помощники.

Ходить по смонтированному покрытию следует аккуратно. Чтобы свободно ходить по шиферной крыше при ее ремонте или обслуживании необходимо положить деревянные трапы для распределения нагрузки.

Соблюдение техники безопасности подразумевает использование защитных средств при работе с асбоцементным материалом: при сверлении и резке шиферных листов правильно пользоваться респиратором, чтобы защитить дыхательные пути от вредной пыли.

Состав, размеры и форма материала

В соответствии с требованиями ГОСТа 30340-95 асбестоцементный шиферный лист выпускается в виде осажденной и отвержденной смеси из цемента и асбестового волокна в нескольких размерных вариантах:

  • Шестиволновой шиферный лист, с высотой и длиной волны 54 мм и 200 мм соответственно, Толщина листа обычного исполнения составляет 6 мм, для усиленного варианта – 7,5 мм. Габариты по кромке – 1125х1750 мм;
  • Восьмиволновой лист с размерами волны 40х150 мм изготавливают толщиной 5 мм, при ширине и высоте материала 1130х1750 мм. Уменьшенный семиволновой вариант отличается от восьмерочного материала только уменьшенной шириной до 930 мм.

Технология производства и укладки всех трех размерных типов кровельного шиферного материала практически не отличается. Более прочный 6-ти волновой шифер рекомендуется применять для скатов большой ширины, при малых углах наклона. Шифером с высотой волны в 40 мм рекомендуется крыть крыши с наклоном ската не менее 27о. Более пологие скаты кроют усиленным шестиволновым шиферным материалом, но, в любом случае, минимальный угол наклона крыши должен составлять не менее 5-7о.

Стоит ли крыть крышу шиферным покрытием, преимущества и недостатки

Жесткая антиасбестовая компания привела к падению спроса на шиферное покрытие для крыши. Кроме того, появилось немало альтернативных вариантов материалов для кровли, обладающих более эффектным внешним видом, которыми можно крыть даже слабые и легкие стропила крыш. Но, тем не менее, укладка шифера на крышу сегодня используется так же, как и 20 лет назад, когда выбор материала был ограничен.

На практике правильно покрытая шиферная крыша является очень неплохим решением, не уступающим металлическим и битумным покрытиям:

  • Шифер не горит, не деформируется при сильной жаре или в зимние морозы, соответственно, поверхность ската крыши, уложенная листами шифера, останется идеально плоской, без прогибов и вспучивания;
  • Покрытие из шиферных листов не выпотевает битумом, как гибкая черепица, не ржавеет и не хлопает на ветру, как профнастил или металлочерепица, не вылетает из уложенных рядов от снега и ветра, как глиняная черепичная плитка;
  • Жесткость шиферного листа в разы выше любого современного кровельного материала, кроме, может быть, керамической черепицы. Это значит, что если правильно крыть крышу, то жесткость кровельного пирога с обрешеткой и стропилами только возрастет, а значит, риск разрушения стропил и подкосов деревянного каркаса снижается до минимума.

Самое главное, чтобы крыть шифером крышу, потребуется всего пара человек на крыше и один помощник внизу, на земле. На практике есть немало примеров, как класть шифер на крышу в одиночку физически крепкому человеку, например, для небольших покатых крыш гаражей и сараев. Главное в этом деле – разобраться и понимать, как правильно крыть крышу шифером и, конечно, аккуратно поднять материал на крышу.

Основными недостатками шифера считаются значительный вес одного листа и относительная хрупкость материала, поэтому крыть крышу значительно удобнее втроем. Если при подъеме на крышу или выгрузке шиферный лист случайно был уронен на землю, крыть таким материалом уже нельзя, даже если нет внешних наколов и трещин, лист все равно разрушится от влаги, замерзшей в микротрещине.

О том, насколько хрупкий шифер, можно легко судить по последствиям ремонта и перекрытия шифером крыш многоэтажных домов. Прежде чем крыть крышу шифером, рабочие аккуратно снимают и отбраковывают старые шиферные листы. Наколотые и треснутые сбрасывают вниз, а целые упаковывают и спускают лебедкой на землю. Знающие дачники предпочитают делать кровлю сараев и хозблоков именно из старого 6-ти волнового шифера, который простоял лет двадцать на крыше хрущевки. Такой материал стоит сущие копейки, а уложить им можно кровлю любого строения, от собачьей будки до дачи, особо не переживая за прочность шиферной кровли.

К сведению! Асбестоцементный шифер – единственный из кровельных материалов, который с течением времени становится только прочнее.

Жилые дома лучше крыть 6-ти волновым материалом, особенно на пологих участках кровли. Крышу гаража, сарая, садового домика можно крыть из любого материала, но 7-ми и 8-ми волновой шифер обычно требует более бережного обращения из-за малой толщины листа. Перед тем как покупать материал, выберите правильный способ покрыть крышу шифером, от этого зависит внешний вид кровли, трудоемкость и долговечность кровли.

Крыть крышу шифером рекомендуется на обрешетку из обрезной доски сечением 30х200 мм, набитую с шагом 55-60 см. Для скатов с углом наклона более 30о шаг можно увеличить до 75 см, а вместо доски использовать брус 60х60 мм.

Технология монтажа

Стелить материал нужно на обрешетку. Последнюю ставят непосредственно на стропила. Делают как сплошную, так и разреженную обрешетку. Первый вариант требуется, если настил выполняют из тонкого материала. Изготавливают ее из ОСВ, фанеры, струганной доски.

Намного чаще встречается разреженная обрешетка. Для нее берут деревянный брус сечением в 40*70 см. Более тонкие рейки не выдерживают груза снега, более толстые сами создают слишком большую нагрузку на стропила.

Обустройство обрешетки имеет некоторые особенности.

  • Использовать допускается только хорошо высушенное дерево, чтобы позднее кровлю «не повело».
  • Крепят бруски параллельно коньку, поперек ската. Шаг обрешетки зависит от длины листа: при длине в 175 см дистанция составит 70–75 см.
  • Рекомендуется уложить бруски разной высоты по определенной схеме. В нечетных рядах крепят стандартный брусок сечением в 60*60 мм, а для четных берут брус чуть повыше. Высота его зависит от толщины шифера. При толщине материала в 6 мм высота бруска составит 63 мм.
  • Для карниза тоже используют более высокий брус – в 66 мм.
  • Если рейки одинаковой высоты, элементы для четного ряда наращивают: закрепляют прокладку толщиной в 3 и 6 мм соответственно.
  • Вокруг дымовой трубы или окна монтируют дополнительную обрешетку.

Монтаж шифера на крышу

Когда все готово, можно приступать к монтажу шифера.

Для подъема подготовленных листов на крышу нужно использовать два-три длинных бруска или прочных доски и подъемные веревки, во избежание повреждения листов. При работе на высоте, нужно использовать страховочные тросы. Нельзя ходить по шиферу в обычной обуви, нужно использовать деревянные доски, или мягкую обувь.

Обычно шиферные листы укладываются на крыше справа налево, снизу вверх. Но, если в данной местности сильные ветра, то можно укладывать и слева направо, главное, чтобы нахлест находился с подветренной стороны.

Как правильно прибивать шифер на крышу:

  1. Крепят листы шифера с помощью специальных кровельных гвоздей, они имеют ребристый стержень, для лучшего сцепления с деревом, и широкую шляпку, иногда с резиновой прокладкой.
  2. Можно применять и специальные кровельные саморезы, их можно подобрать под цвет шифера, если используется цветной материал. Гвозди или саморезы крепят только в верхнюю волну, дабы избежать попадания жидкости внутрь.
  3. Частота крепления зависит от разных факторов, обычно закрепляют через одну волну. При этом нельзя сильно прижимать лист к обрешетке, зазор между шляпкой гвоздя и поверхностью должен составлять 2-3 мм, иначе в материале появятся микротрещины и, со временем, материал разрушится.

Крепление шиферного листа

Первый нижний ряд шифера укладывается по специальной веревке, которая натягивается на необходимом расстоянии от карниза.

Укладка шифера 8 волнового несколькими способами возможна, но основных всего два: способ со смещением листов (вразбежку), и способ с обрезкой углов.

Способ со смещением листов

Наиболее распространенный в силу заурядности. Суть состоит в том, что листы шифера в следующем ряду смещаются относительно предыдущего ряда на несколько волн. Этот метод позволяет избежать совпадения нахлестов волн, и в одном месте не будет больше двух соединений одновременно. Итак, как правильно класть шифер по инструкции смещения листов:

  1. Укладывается первый нижний лист, выравнивается по натянутой веревке и крепится двумя гвоздями снизу.
  2. Укладывается еще один нижний лист с перекрытием волны или двух первого листа, крепится двумя гвоздями, один из которых забивается в месте перекрытия обоих листов.
  3. Укладывается половинка одного листа во второй ряд с самого края крыши. Выравнивается по волне, соблюдается перехлест нижнего ряда в 15-20 см. Закрепляется двумя гвоздями, проходящими в районе перехлеста и крепящие оба листа – верхний и нижний.
  4. Укладывается целый лист во второй ряд с перекрытием на одну или две волны, в зависимости от пологости крыши, и с нахлестом на нижний ряд.
  5. Пробиваются все гвозди в первом листе нижнего ряда.
  6. Таким образом, добавляя по одному листу, либо половине листа в четном ряду, процесс монтажа идет по диагонали плоскости ската, от нижнего угла к верхнему.

Как крыть крышу шифером правильно

Способ с обрезкой углов

  1. Технология сложнее, чем у предыдущего способа, но позволяет сэкономить приличное количество используемого материала, соответственно и денег.
  2. Требуется подготовить шиферные листы, перед тем как укладывать на крышу следующим образом. Нужно сделать подрезку углов листа по диагонали на ширину перекрытия соседних листов по горизонтали и на глубину 14 см.
  3. Например, если детали укладываются слева направо, нужно подрезать нижний угол каждого элемента со стороны, которая накрывает элемент, шедший ранее в горизонтальном ряду. При этом, у начальных карнизных и конечных коньковых элементов углы не обрезаются.
  4. Укладка шифера на крышу происходит в том же порядке, как и при укладке вразбежку, с той лишь разницей, что в каждом горизонтальном ряду идут целые ряды. Благодаря обрезанным углам, листы ложатся встык, а не друг на друга, перекрываясь сверху следующим рядом.

После укладки всей кровли необходимо соорудить коньковый элемент. Он изготавливается из кровельного железа с таким расчетом, чтобы перекрывал 200-250 мм верхнего ряда шифера. После установки и выравнивания его прибивают к обрешетке сквозь верхний край листов через одну волну.

Такие элементы кровли, как ендовы, разжелобки, примыкание кровли к вертикальным стенам и дымоходу также изготавливаются из кровельного железа и прибиваются с нахлестом в 25-30 см сверху на листы шифера. Также можно приобрести уже готовые кровельные элементы, они будут выглядеть лучше.

После того, как работа по сооружению кровли из шифера выполнена, рекомендуется визуально просмотреть все стыки на наличие зазоров. Зазоры более 5 мм следует замазать герметиком или мастикой.

Для увеличения продолжительности службы кровли из шифера можно покрасить ее в любой цвет специальной краской, или обработать антибактериальным раствором.

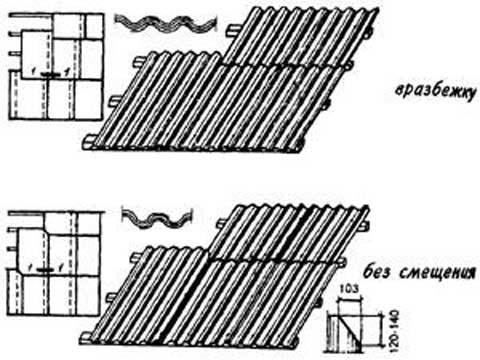

Возможные схемы укладки

Крепеж асбоцементных листов выполняют на обрешетку, фиксируя их в трех точках: в двух по краям крыши и одну по центру. Прежде того, как укладывать шифер, нужно решить, какой способ более целесообразен в данном случае. Существует два особо распространенных метода, с помощью которых монтируют:

укладка со смещением;

Монтаж вразбежку

Как уже было отмечено, данный способ самый популярный, в силу простоты, способ устройства асбоцементного покрытия. Он предполагает смещение любого из новых рядов по отношению к предыдущему. Иначе говоря, стыки, что располагаются в начальном ряду, не совпадают с теми, что расположены во втором.

Если придерживаться данной схемы можно гарантировано утверждать, что на любом участке крыши могут стыковаться не больше, чем два листа. Сдвиг получают за счет обрезки нескольких волн от последнего кромочного листа. При этом край последнего ряда по вертикали будет неровным и его необходимо будет специально подравнять.

Разберем, как на практике можно достаточно просто уложить профили. Те из них, которые должны быть уложены в начале нечетных рядов, предварительно разрезают на две равные части, то есть получают по два четырехволновых куска. При использовании данной методики линии смещения новых рядах будут точь-в-точь повторяться. И выглядеть это, надо признать, будет довольно эстетично.

Фактически из одного профиля, точнее, из двух его половинок, получают начальный лист для двух рядов.

Главное преимущество такого варианта в его большом удобстве. После того как будут уложены начальные листы в первом ряду и втором (половинка и целый соответственно), проблем со смещением не бывает, поскольку при обычном монтаже сдвиг в горизонтальном направлении получается автоматически. Единственный участок, где необходимо будет обрезать листы – торцевая.

Монтаж без смещения

Это более экономичный с точки зрения расхода материала, тем не менее требующий немалых трудов вариант устройства асбоцементной кровли. Дело в том, что для этого способа материал требует первоначальной подготовки: со второго ряда профили подрезаются с нижних уголков в длину и ширину – 12 и 10 см соответственно.

Рядов такова:

  • начальный – стандартный;
  • второй и последующие – укладывают уже подрезанные листы, поэтому на стыках накладывается два слоя.

Как сделать обрешетку под шифер – варианты устройства кровли

Шиферное кровельное покрытие до сих пор остается довольно популярным среди потребителей. Оно активно применяется для обустройства крыш жилых домов и дачных коттеджей. Данная статья расскажет о том, как сделать обрешетку под шифер и какие материалы для этого потребуются.

Разновидности обрешетки под шифер

Прежде чем выполнять укладку шиферного покрытия, поверх стропильной системы одно или двускатной крыши располагается обрешетка. Она представляет собой надежную основу, к которой будет прикреплен кровельный материал. В первую очередь, обрешетка позволяет распределить нагрузку, создаваемую шифером, по всей поверхности стропильного каркаса. Кроме того, она поддерживает листы шифера, чтобы они не провалились и не деформировались.

По строению различают два вида обрешетки:

  1. Сплошная. Такой вариант используется лишь для низкоуклонных односкатных крыш. При этом применяется влагостойкая фанера или обработанная шиферная доска, которая укладывается вплотную.
  2. Разреженная. В данном случае можно использовать обрезную или необрезную доску. Рейки сечением 25 мм крепятся перпендикулярно стропилам. Шаг обрешетки выбирается исходя из угла наклона скатов и массы кровельного покрытия.

Обратите внимание, что обрешетка под плоский шифер с усиленным профилем, который по размерам превышает обычный тип кровельного материала, делается из досок сечением от 40 мм, либо из реек 50×50 мм. То же самое относится и к усиленному волновому шиферу

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

  • Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
  • Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
  • Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Размеры

Поскольку любой шифер, будь то волновой или плоский, весит достаточно много – более 25 килограмм в одном листе, он неизбежно создает нагрузку на стропила. Чтобы такая нагрузка была распределена более-менее равномерно, необходима надежная опора. Выбор размеров обрешетки под шифер зависит от шага между стропильными ногами, параметров кровельного материала, а также угла наклона крыши.

Общие рекомендации по выбору размеров таковы:

  1. Рейка сечением 50×50 мм или доска толщиной в 25 мм применяются для укладки стандартных листов шифера.
  2. Обрезные доски с толщиной в 40 мм или рейки сечением 70×70 мм применяются для устройства обрешетки под шифер с усиленным профилем, который по длине немного больше, чем стандартный.

Нужно сразу понимать, как правильно класть шифер на крышу. Как правило, укладку асбестоцементных листов производят на разреженную обрешетку с шагом в 50-60 см. Сплошной тип основы целесообразен лишь в регионах с большим количеством снежных осадков, а также на плоских или низкоуклонных крышах.

Шаг обрешетки под шиферную кровлю — как сделать правильно

Тип обрешетки под шиферное кровельное покрытие выбирается, исходя из ожидаемых нагрузок на кровлю. На величину сечения и расстояние между рейками обрешетки влияет несколько факторов. В частности, при расчетах следует учесть регион строительства, уклон скатов, а также массу и тип материала. Иногда приходится резать шифер под размер ската кровли. В этой ситуации нужно знать, чем пилить шифер проще всего. Обрешетку устанавливают, исходя из размеров обрезанного шифера.

Производители шиферного кровельного покрытия предлагают следующие рекомендации для обустройства обрешетки:

  1. Если используются стандартные листы волнового или плоского шифера, шаг между досками обрешетки должен быть 50-60 см.
  2. Применение листов шифера с усиленным профилем позволяет увеличить расстояние между обрешетинами до 75-80 см.

Покраска шиферной кровли

Покраска шиферной крыши

Окраска шифера производится для того, чтобы улучшить его качества и внешний вид кровли.

Для этого используются специальные краски, образующие на поверхности шифера защитный слой, который предотвращает растрескивание материала, существенно снижает поглощение влаги и повышает устойчивость шифера к воздействию низких температур.

Кроме того, окраска шифера препятствует выделению асбеста в окружающий атмосферный воздух и в два раза повышает срок эксплуатации кровельного покрытия.

Для окрашивания крыши из шифера применяются две разновидности красок.

  1. Водно-дисперсионные краски, называющиеся также акриловыми, обладают следующими преимуществами:
  • Закрывают все имеющиеся на поверхности шифера микротрещины, не допуская прохождения влаги через них, что значительно увеличивает срок эксплуатации кровли;
  • Делают шиферное покрытие гидрофобным, что приводит к более эффективному стеканию влаги. Это позволяет применять данный материал при покрытии плоских кровель с небольшим углом уклона.
  • Снижают нагрузку на стропильную систему за счет более эффективного схода снега в зимний период.
  1. Алкидные краски довольно быстро высыхают, а также обладают следующими положительными качествами:
  • Значительно большая, чем у обычной краски, вязкость, благодаря которой окрашенная поверхность в результате оказывается более гладкой, а также обладает хорошим сопротивлением внешним атмосферным воздействиям.
  • Покрытие после окрашивания обладает хорошей эластичностью и отсутствием растрескивания.
  • Специальные пигменты краски позволяют защитить окрашенную поверхность от выцветания и других воздействий солнечных лучей.

Прежде, чем приступать к окрашиванию шиферной кровли, необходимо как следует перемешать состав, иногда также следует добавить растворитель. Окрашивание производится в два слоя при помощи кисти или валика, температура воздуха при этом должна составлять от 5 до 30 градусов.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета
