Внешнее строение и функции
В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.
Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.
Автоматические мультиметры на шкале имеют только виды измерений
Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

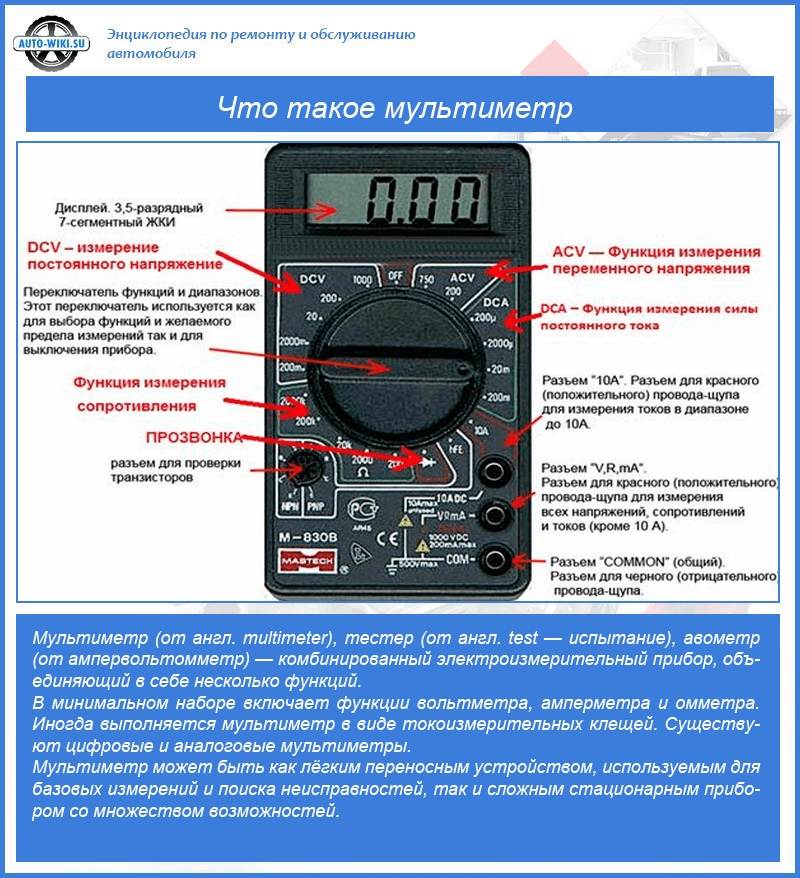

Строение электронного мультиметра
Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

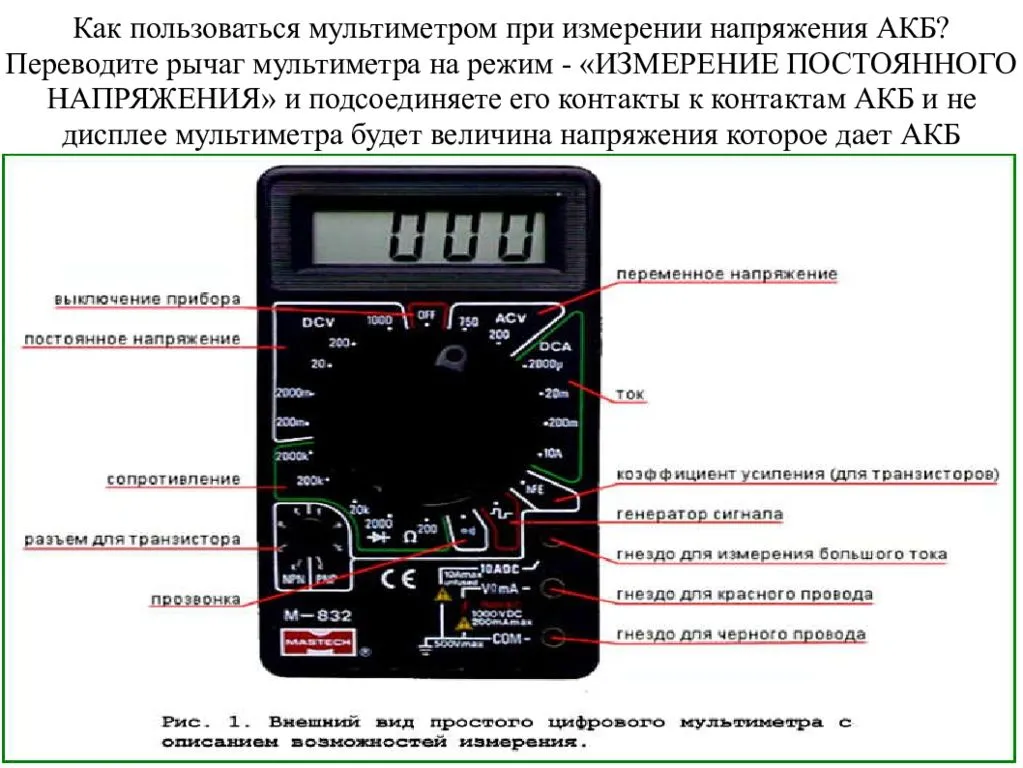

Общее устройство мультиметра
Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).
Куда подключать щупы мультиметра
Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.
Гнезда для подключения щупов на мультиметрах могут располагаться снизу
Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.
Положение переключателя
Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.
Положение переключателя диапазонов измерений на мультиметре
Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:
- V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
- A с прямой чертой — измерение постоянного тока;
- A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
- V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
- Ω — измерение сопротивлений.
Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.
Как пользоваться цешкой
Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.
Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.
Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.
Инструкция по применению для новичков выглядит следующим образом:
Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.
К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.
К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).
Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)
В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).
Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.
В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.
Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.
В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.
Пошаговая инструкция
После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.
Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».
Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.
После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.
В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.
Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.
Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.
Как пользоваться мультиметром
Применение тестера не требует специальных навыков, для работы достаточно подсоединить щупы и установить требуемый алгоритм работы. Конструкция мультиметров унифицирована, информация об особенностях эксплуатации указывается производителем в инструкции. Количество измеряемых параметров зависит от производителя, переключение между режимами постоянного и переменного тока производится кнопкой или поворотной шайбой.
Потенциал (напряжение)
Для определения напряжения необходимо выбрать режим (постоянный или переменный ток) и установить максимальное значение измерения. Затем необходимо установить щупы в разъемы и приложить к контактам (например, штырям аккумулятора или выводам в бытовой розетке). На дисплее отобразится значение напряжения, знак минус указывает на ошибочную полярность при коммутации щупов. При наличии функции записи данных можно сохранить параметр в памяти, нажав на клавишу с пометкой Hold.
Для определения напряжения выбирают режим и максимальное значение измерений.
Сила тока (постоянная и переменная)
Замер предусматривает включение тестера по последовательной схеме в цепь, находящуюся под напряжением. Предел измерения бытовых приборов составляет 10 А, профессиональные модели могут определять силу тока до 50 А и выше.
Сопротивление
Для проверки номинала резистора следует выбрать режим замера сопротивления (доступно несколько положений с разной верхней границей), а затем приложить наконечники щупов к выводам. При отсутствии сопротивления на дисплее отобразится число 1. Для повышения точности рекомендуется провести 2–3 замера с определением среднего значения. Прибор позволяет узнать сопротивление обмоток или участка цепи.
Измерение транзисторов
Прибор позволяет проверить коэффициент усиления транзисторов, которые устанавливают в отдельную колодку с маркировкой NPN и PNP. Регулятор режима должен находиться в положении hFE. Для проверки диодов необходимо выбрать соответствующий алгоритм и подсоединить щупы к выводам. На дисплее мультиметра отобразится коэффициент передачи, являющийся косвенным признаком исправности.
Мультиметр измеряет коэффициент усиления транзисторов.
Емкость конденсатора
Для тестирования необходимо:
- Разрядить конденсатор с помощью отрезка провода с оголенными наконечниками или приспособления, состоящего из автомобильной лампы накаливания, рассчитанной на напряжение 12 В, и припаянных кабелей. Устройство позволяет безопасно разрядить конденсаторы с любой емкостью.
- Выбрать режим работы hFE (имеется на части приборов), а затем подключить конденсатор к разъемам с маркировкой Cx. На дисплее отобразится значение емкости в соответствии с выбранной шкалой (в микрофарадах мкФ или в пикофарадах пкФ).
Проверка емкости конденсатора не позволяет определить исправность элемента, поскольку мультиметр не показывает значение сопротивления ESR. Параметр позволяет оценить активные потери при включении конденсатора в цепь переменного тока. Значение ESR должно соответствовать табличному с учетом допуска.
Прозвонка
Для проверки целостности кабеля или части электрической цепи необходимо:
- Установить щупы в разъемы на корпусе прибора.
- Перевести переключатель в режим прозвона (индикатор в виде значка диода и звукового сигнализатора расположен в нижней части шкалы).
- Обесточить тестируемую электропроводку и убедиться в отсутствии напряжения тестером или индикаторной отверткой.
- Подсоединить наконечники щупов к концам проверяемой цепи, сигнал зуммера указывает на отсутствие разрывов. Для тестирования протяженной цепи могут понадобиться удлинительные кабели. Если сигнал отсутствует или прерывается, то требуется дополнительная проверка проводки.
Прозвонка проводится для проверки целостности кабеля.
Измерение температуры
Для определения температуры в комплект входит термопара с парой проводов, оснащенных штекерами для коммутации к тестеру. При нагреве зоны спая разных металлов формируется электрический потенциал. Микропроцессор пересчитывает силу тока и отображает температуру среды (с допустимой погрешностью). Для проверки работоспособности необходимо приложить термопару к руке, а затем выставить селектор мультиметра в положение Temp. На экране должно отобразиться значение в пределах +36°…+37°С. Стандартная термопара рассчитана на замер температуры от -40°С до +1370°С.
Разновидности мультиметров и принцип их устройства
В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.
Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.
Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.
Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.
На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.
В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.
Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.
Аналоговые
Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.
Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:
Аналоговый мультиметр
Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.
Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.
Цифровые
Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.
Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.
Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.
Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.
Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

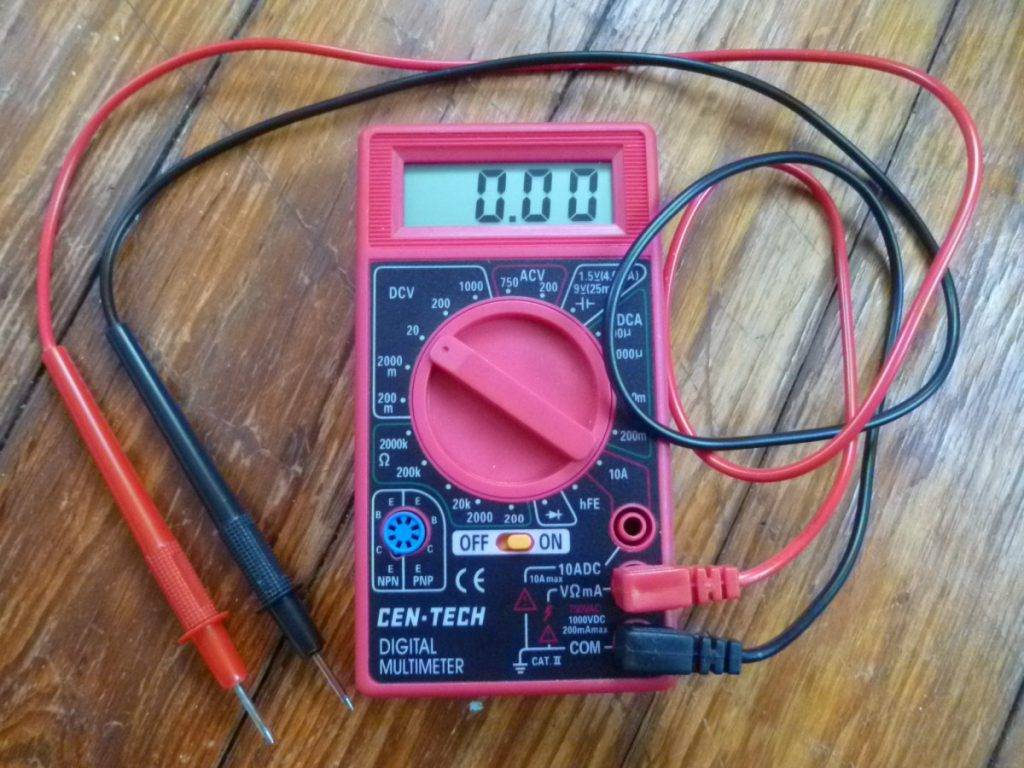

- В комплект для измерений входят два провода с клеммами и остроконечными щупами:
- один провод черного цвета – «минус», «масса», «com» (common – общий);
- второй провод красного – «плюс» или «измерительный».
Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.
Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.
Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.
Как измерить ток с помощью мультиметра
В данном варианте измерения требуют дополнительных манипуляций и они сложнее (хотя в быту такие измерения практически не производятся, я расскажу про алгоритм, чтобы вы были в курсе).
Для того, чтобы измерить ток мультиметром необходимо включить его в измеряемую цепь последовательным образом.
Для измерения тока выполняем последовательное соединение мультиметра
Теперь нам нужно определиться с тем, какова примерно будет измеряемая величина тока до 200 мА или же больше. От этого зависит положения щупов.
Допустим нам нужно измерить сколько потребляет ампер автомобильная лампа. Для этого выбираем предел 10 А и собираем схему проверки.
Только после сборки проверочной схемы включаем питание и смотрим сколько же она потребляет.
Отключение мультиметра нужно производить только после обесточивания проверочной схемы.
Основные операции с мультиметром
Замер напряжения
Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.
Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.
Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.
При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.
И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.
Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.
Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.
https://youtube.com/watch?v=RKR1Ik7IcbM%3F
Замер тока
Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.
Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).
Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.
Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.
Замер сопротивления
Для измерения сопротивления переключатель ставите в положение — Ω.
Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.
Прозвонка
Еще один режим работы тестера которым часто пользуются — это прозвонка.
Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)
Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет
Нужно заметить что звукового сигнала на DT830B нет.
У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.
Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.
Инструкция по эксплуатации
Ответ на вопрос «как пользоваться мультиметром» не сложен. Нужно подключить щупы к прибору, выбрать поворотным регулятором тип измерений и провести их, касаясь чувствительными стержнями интересующих мест электронной схемы, или клемм источника питания. Главное, не забыть установить батарейки в сам пробник.
Разъемы и пределы по силе тока

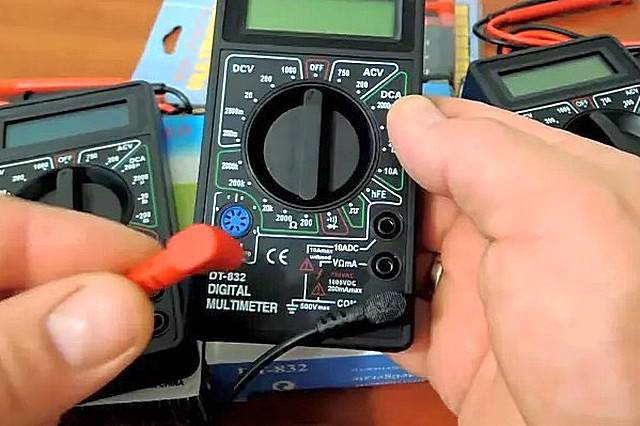

У мультиметров DT-832, на корпусе, размещены два разъема для подключения тестирующего щупа и один объединяющий электрическую массу. Разница между первыми двумя в силе измеряемого постоянного тока и наличии защиты. Выбор требуемого, производиться в зависимости от возможных максимальных значений по амперам тестируемой схемы и их соответствие пределам, указанных числами, рядом с разъемом. Для верхнего это 10 А, у расположенного ниже обычно до 500 мА. Если допустимо по пределу тока, рекомендуется использование среднего разъема. Он защищен от превышения характеристики плавким предохранителем, о чем говорит надпись «FUSED» рядом.
При форс-мажорных обстоятельствах, выйдет из строя только сменный блокирующий короткое замыкание элемент, а не сам пробник целиком. Разъем 10 А не имеет такой защиты, и при протекающем токе силой свыше указанной, сгорит уже сам тестер.
Второй щуп не меняет свое положение и всегда остается подключенным к «земле» мультиметра. Разъем обозначается соответствующим электротехническим знаком и надписью «COM». Текст рядом с ним, о 500 В (может быть иным) касается нарушения полярности. Если по настоящей линии пройдет фаза переменного тока или «+» постоянного, с напряжением по вольтам более указанного, — последствия непредсказуемы.
Цветовая дифференциация проводов безразлична, но классически используется черный для земли и красный в отношении тестового.
Соединение измерителя с линией или источником питания
В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Напряжение в вольтах определяют параллельным подключением пробника к цепи, силу постоянного тока — размещая его последовательно перед нагрузкой, и сопротивление непосредственным касанием контактами щупа выводов потребителя.
Положения регулятора
Поворот переключателя указывает цифровому мультиметру DT-832 на необходимый режим работы, пределы измеряемого тока, и желаемую к получению показаний точность. Коротко, их можно продемонстрировать таблицей:
| Наименование/изображение | Описание |
| Группа «DCV», еще обозначаемая знаком «V» | Измерение напряжения постоянного тока от 200 мВ до 1000 В |
| Группа «ACV», еще помечаемая, как «V~» | Изменение напряжения переменного тока с ограничением в 200 В или до 750 В. |
| Группа силы тока «A==» | Измерение силы постоянного тока от 2000 мкА до 200 мА. Соединение со схемой мультиметра производиться последовательно, перед нагрузкой. |
| Положение «10 А» | Измерение силы постоянного тока до 10 А. Используется отдельный, не защищенный предохранителем разъем |
| Проверка транзисторов «hFE» | Мультиметр показывает коэффициент усиления полупроводникового элемента p-n-p или n-p-n |
| Сектор проверки диодов и линий | Если линия прохождения тока между щупами цела, мультиметр подаст звуковой сигнал. То же самое касается диодов. К последним становиться применима, и функция определения контактных сторон. Ток будет идти только в случае подключения щупа земли к катоду, а тестового к аноду. |
| Определение сопротивления. Обычно помечается «Ω» (омега) | Определение сопротивления участка цепи от 200 Ом до 2 МОм. |
| Сектор «Temp °C» (при наличии) | Специальным щупом можно узнать температуру окружающей его среды. Мультиметр отобразит ее в градусах Цельсия. |
| Сектор генерации сигнала (при наличии), отмеченный квадратичной волнистой линией | Мультиметр начинает выдавать на щупы прямоугольный импульс с характеристикой частоты 50 Гц и напряжением в 5 В. |
Замер сопротивления
Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.
В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.
Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:
- К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
- Подсоединяются к концам катушки щупы.
- Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
- Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
- И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.
Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.
Правила проведения измерений
Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:
- Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
- Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.
Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд
Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений
Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.
Соблюдение правил обязательно для правильного проведения процедуры измерения.
Классификация мультиметров
Все тестирующие приборы делятся на цифровые (далее в статье речь будет идти только о цифровых мультиметрах) и аналоговые. Последние иначе называются стрелочными, по времени изобретения более ранние и менее совершенные.
Различия между устройствами состоят не столько в особенностях отображения информации – стрелочной шкалы у аналогового и жидкокристаллического дисплея у цифрового – но и в возможностях, а также удобстве работы.
При большем удобстве отслеживания небольших изменений измеряемого параметра (например, напряжения в сети), аналоговый мультиметр обладает большей погрешностью замеров
Кроме того, что очень важно при работе в неудобных условиях, стрелочный тестер требуется удерживать в неподвижном положении (чтобы избежать колебаний стрелки), цифровой же этого не требует
Как пользоваться щупами мультиметра инструкция по применению
Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.
Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные
Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы
Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.
