Полезные рекомендации в схемах и видео: как сделать пескоструй своими руками

Основные критерии выбора пескоструйных аппаратов

Объем бака для песка

Какой лучше купить пескоструйный аппарат по объему бака? Здесь многое зависит от вида работ, которые планируются выполняться. Например, если нужно зачистить пару квадратных метров металла, тогда хватит небольшого прибора с емкостью бака 10 – 20 л. А для регулярной очистки кузовов автомобилей лучше взять модель побольше. Для дома можно купить недорогую пескоструйку Сорокин 10.1 с объемом бака 19 л.

Также объем камеры тесно связан с расходом абразива. В среднем 1 л сухого песка весит 1,5 кг. При расходе песка в 30 кг/ч бак объемом 19 л опустеет за 25 минут. В этом случае через 25 минут придется опять засыпать песок, если не успели закончить всю работу. Если нужно работать несколько часов в день, и не хотите постоянно засыпать песок,  берите модель с большим баком, например, Бежецкий АСО-200 с баком вместимостью 200 л.

Обратите внимание, что на некоторых сайтах объем резервуара для песка обозначается не в литрах, а галлонах. Если вам попался такой сайт, то просто переведите галлоны в литры в таком соотношении 1 гал = 4,55 л

Производительность устройства

Производительность пескоструйки измеряется в м2, которые она способна обработать за час. Конечно, скорость очистки поверхности во многом зависит от самой поверхности – если большой слой ржавчины, то очищаться она будет медленней. Также скорость очистки зависит от силы удара песка, которая в свою очередь напрямую зависит от давления воздуха. Чем ниже давление, тем меньше сила удара песка и естественно медленней будет очищаться краска или ржавчина.
Для бытового применения в гараже, например, зачистки металлических поверхностей, нанесения рисунков на стекле и дереве для придания красивого дизайна подойдет прибор с производительностью до 10 м2/ч. Так, можно взять небольшой прибор AE & T T06510 производительностью 3 м2/ч

Рабочее давление и производительность компрессора

Так как пескоструйный аппарат не может работать без компрессора, то важно подобрать это оборудование, чтобы оно соответствовало рабочему давлению пескоструйки. Для большинства пескоструйных аппаратов необходимо давление в 4 — 8 бар, а значит компрессор должен выдавать этот показатель. Также нужна хорошая производительность компрессора в плане подачи воздуха

Отметим, что при смешивании воздуха с песком давление падает и производительность тоже, поэтому на выходе пескоструйка выдаст несколько меньшую производительность, чем компрессор на входе. Из недорогих компрессоров можно взять Elitech КПМ 200/24 с производительностью 198 л/мин

Также нужна хорошая производительность компрессора в плане подачи воздуха. Отметим, что при смешивании воздуха с песком давление падает и производительность тоже, поэтому на выходе пескоструйка выдаст несколько меньшую производительность, чем компрессор на входе. Из недорогих компрессоров можно взять Elitech КПМ 200/24 с производительностью 198 л/мин.

Диаметр и материал изготовления сопла

От диаметра сопла зависит тип выполняемой работы. Например, для тонких гравировочных работ лучше брать сопло диаметром 2 мм. А для очистки кузова автомобиля от старой краски подойдет сопло диаметром 3,5 мм.

Также важен материал изготовления. Чугунные и металлические сопла очень недолговечные, поэтому их лучше не покупать. Наилучшим материалом будет карбид вольфрама или керамика. Лучшие пескоструйные аппараты комплектуются керамическими соплами, которые способны длительное время выдерживать поток песка

Обращайте внимание на предложения, где в комплекте идут сразу несколько сопел разного диаметра

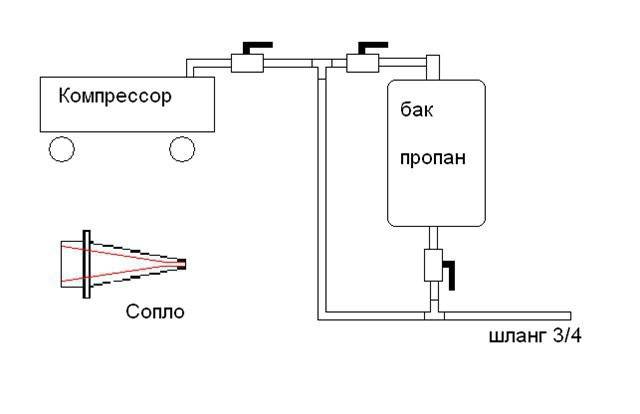

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

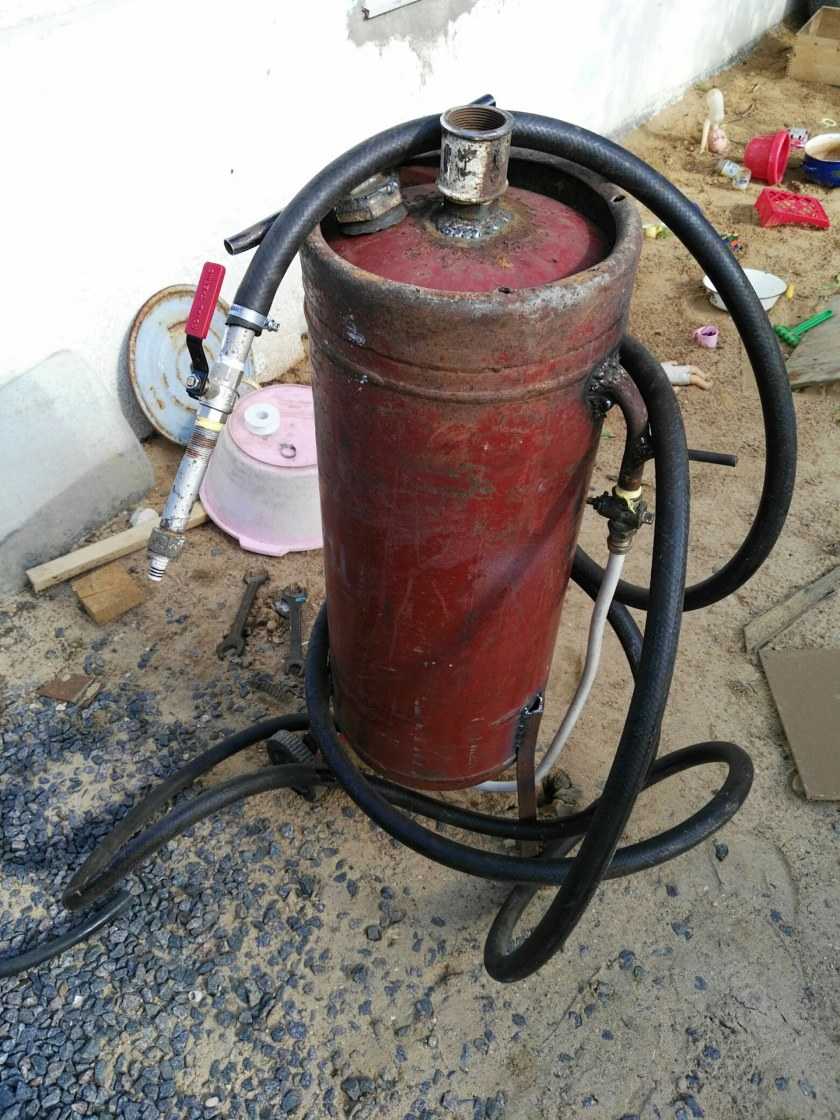

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

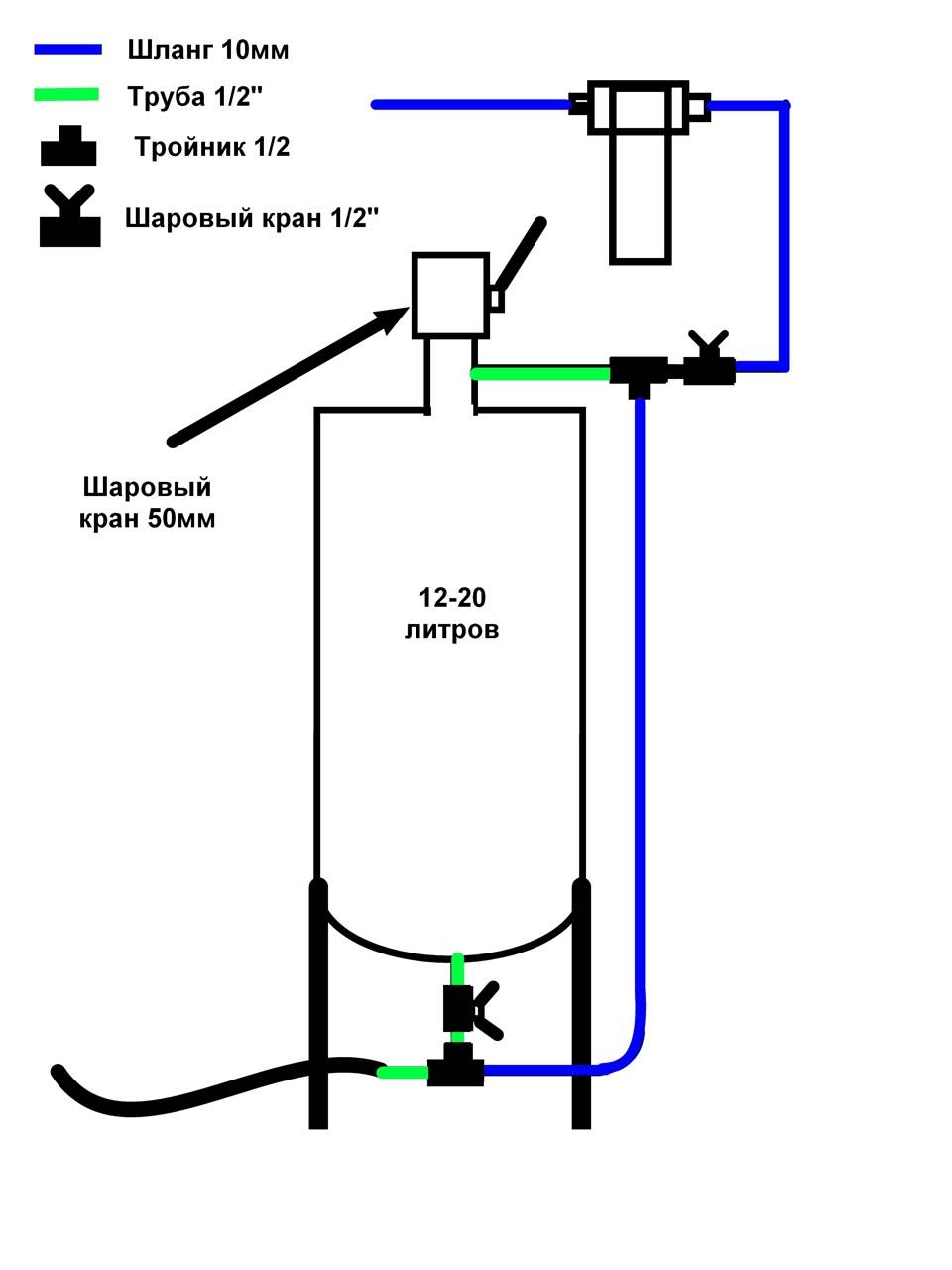

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.

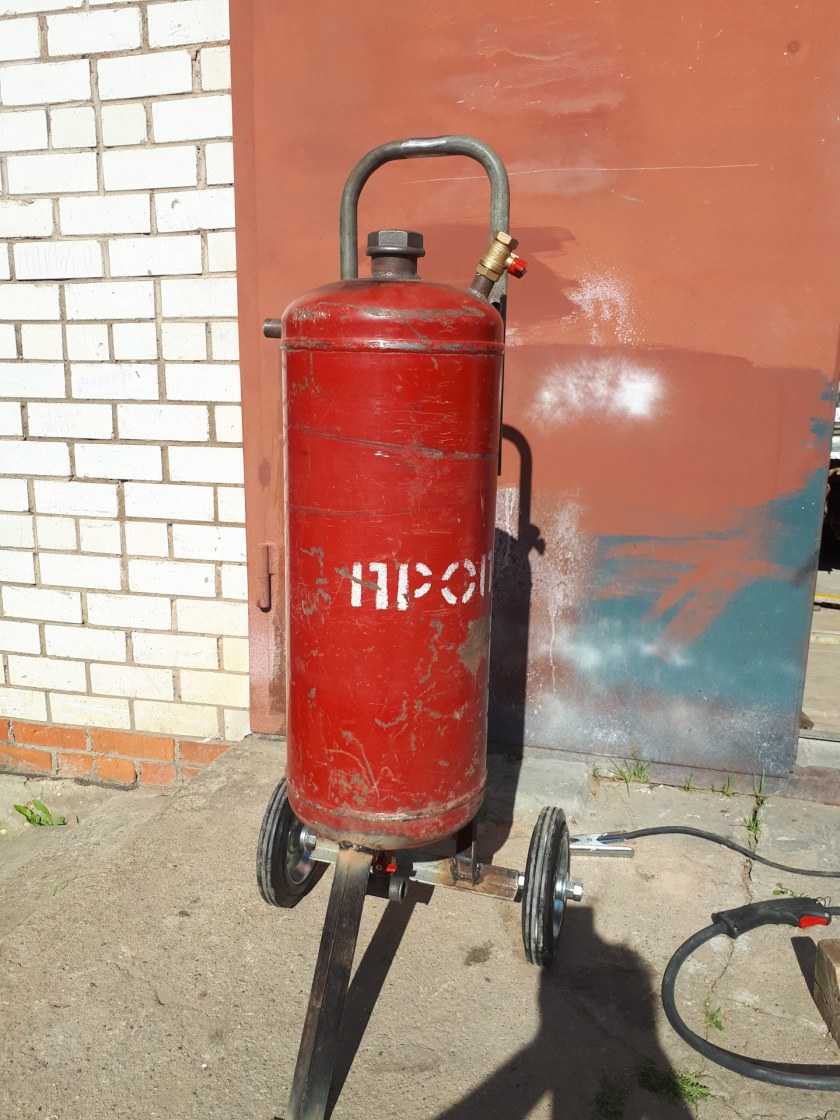

Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой. Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм. На медный патрубок крепится армированный рукав.

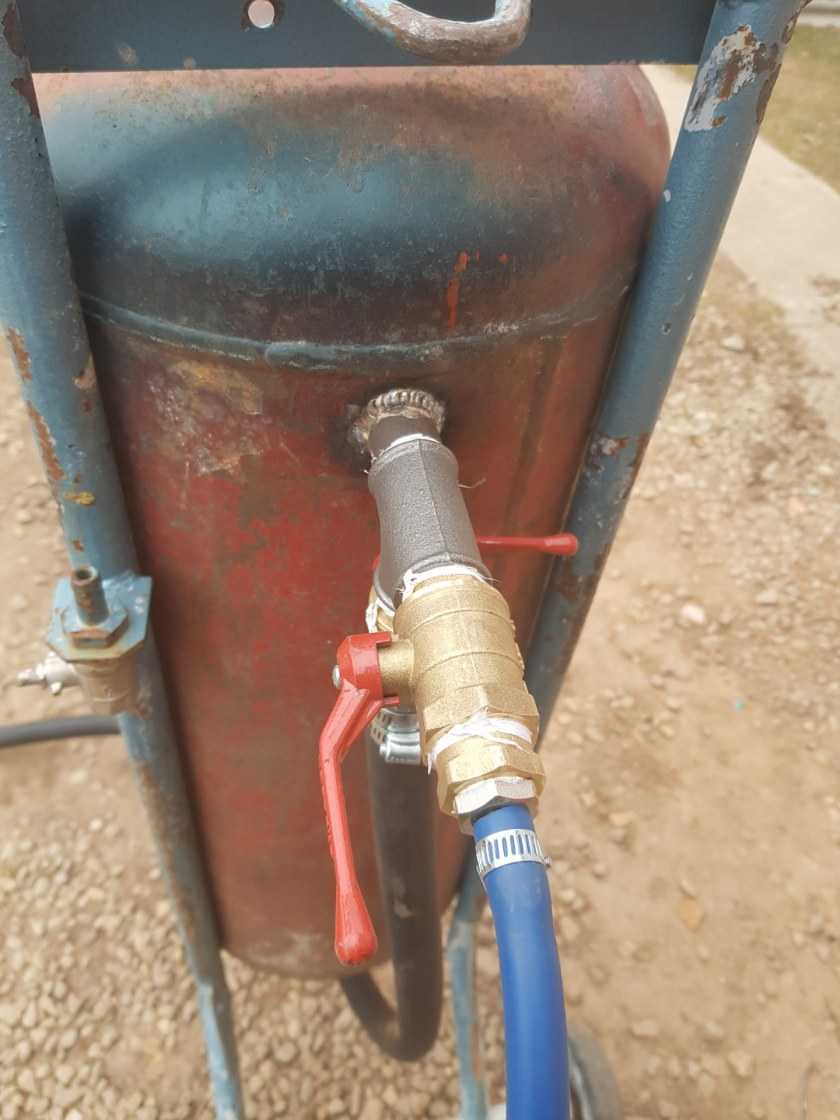

К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Основные части аппарата

Стандартный пескоструйный агрегат состоит из следующих компонентов.

1. Компрессор, подающий воздух под большим давлением.
2. Герметичная ёмкость для песка. Можно использовать газовый баллон или пластиковую бутылку. Бутылка прослужит очень мало, а потому использовать её надо только в том случае, если есть необходимость одноразовой обработки. Если же нужен аппарат на постоянной основе, то потребуется газовый баллон.
3. Воздуховод.
4. Шланг армированный.
5. Абразивная фракция.
6. Редуктор.
7. Пистолет, который будет распылять абразив.

Конструкция пистолета состоит из ещё нескольких деталей:

• сопло;
• смеситель;
• рычаги подачи воздуха и абразива.

Лучше всего будет приобрести компрессор уже готовым, поскольку своими руками такой прибор сделать очень затруднительно, ведь он должен обеспечивать подачу частиц со скоростью 500 литров в минуту. А ещё стоит отметить то, что двигатель подачи воздуха должен обладать автоматизированным режимом переохлаждения.

Сопло является очень важной частью приспособления. Изготавливать нужно его из очень прочного материала. Подойдёт карбид вольфрама или бора

Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику

Подойдёт карбид вольфрама или бора. Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику.

В качестве абразивного материала можно использовать обычный песок, который предварительно хорошо просеивается через сито. Песок выбирается в зависимости от результата, который должен быть достигнут. Фракция может быть от 0,5 до 3 мм. Лучше не использовать речной песок. Желательно выбирать породу, которая находится в карьерах.

А также очень часто используют в домашних условиях обычную пищевую соду. Она сможет отлично отшлифовать и очистить поверхность. Но если есть необходимость обработки больших поверхностей, то использовать соду весьма затратно в финансовом плане, поскольку понадобится очень большое её количество.

Стоит отметить, что, если необходимо обработать деликатную и тонкую поверхность, то тогда лучше всего использовать готовую смесь.

Маленькая инструкция по адекватной эксплуатации пескоструйного аппарата

Пескоструйная машина – опасный аппарат, в работе с ним важно исполнять меры безопасности, во избежание травм:

1. В первую очередь пользуйтесь респиратором, защитными очками и перчатками. Вдыхание песчаной пыли может привести к тяжёлому заболеванию системы дыхания. Проверьте, чтобы вблизи работ не пребывали Ваши родные.
2. Прежде чем приступить к очистке поверхности, необходимо проверить стабильность и герметичность всех соединений аппарата. Это требуется делать каждый раз.
3. Не забывайте перед включением нагнетателя воздуха открыть клапан, подающий песок.

Исследуйте сопло на предмет износа и прочности крепления

Для достижения хорошего эффекта направляйте струю абразивного материала под угол в 90° к изолируемой поверхности.
Во время работы следите, чтобы шланги прибора не натягивались.
Контролируйте качество абразивного материала и однородность песка перед засыпкой в ёмкость. Песок должен быть сухим.
Во избежание нечаянного удара током, заземляйте устройство перед включением.

Как работать с пескоструйной камерой.

На нижней грани должен быть размещен еще один контейнер, который будет служить для сбора отработанного абразивного материала.

Предусмотрите, чтобы он был съемным, иначе долго камера вам не прослужит. Также на верхней грани или в верхней части боковой грани должно быть отверстие, через которое будет поступать воздух.

Следует разместить его с той стороны, где находится Ваша рабочая рука, потому как в этом случае риск травмы от расходника сводится к минимуму. Учтите, что пескоструйный аппарат, сделанный своими же руками, должен влезать в контейнер, а для этого необходимы чертежи.

Чтобы работать в контейнере было удобно, стоит провести освещение в нее. Конкретного требования в выборе ламп нет, Вы можете выбрать ту, с которой вам удобнее всего работать. Чаще всего в камеру ставят лампы дневного освещения.

Также Вам необходимо будет сделать отверстие с заслонкой или дверкой, через которое вы будете поставлять детали для обработки. Помните, что детали не всех размеров смогут поместиться в данной камере, и в случае, если деталь слишком большая и с ней неудобно работать в камере, придется работать с ней снаружи с помощью пескоструйных машин. Чтобы узнать как сделать пескоструйный аппарат своими руками, вы можете посмотреть видео.

Полезные советы

Если вы решили взяться за самостоятельное изготовление качественного и эффективного пескоструя, то вам стоит взять на вооружение некоторые полезные советы.

Специалисты, которые изготавливают подобное оборудование на дому, утверждают, что прибор будет работать гораздо дольше, если в нем будет присутствовать влагоотделитель. Если речь идет о самодельном поршневом оборудовании, то на входном такте рекомендуется установить систему, которая будет эффективно фильтровать масло. Перед самостоятельным изготовлением пескоструя, особенно если его конструкция будет достаточно сложной, рекомендуется предварительно составить все необходимые чертежи

На них мастеру следует указать все параметры будущей конструкции, уделив внимание расположению всех конструктивных деталей

Пескоструйная машина, сделанная на дому, в основе которой лежит краскопульт, может быть оснащена резервуаром для абразива в виде обычной бутылки. Как правило, ее объема хватит для очистки не очень крупных деталей и поверхностей на протяжении примерно 20-30 минут.

Прежде чем пускать такую технику в дело, рекомендуется убедиться в герметичности аппаратуры, а также достаточной прочности всех соединений, которые присутствуют в ее конструкции. Подобный тест нужно проводить каждый раз!

Чтобы работа самодельного пескоструйного оборудования была максимально эффективной, давая заметные результаты, настоятельно рекомендуется соблюдение прямого угла при очистке абсолютно любых поверхностей, к примеру, автомобильных дисков, кузова и многих других.

Чтобы самому собрать качественную и надежную пескоструйную установку, мастер может использовать самую обычную сталь.

Если запланированы масштабные работы и требуется обработать очень большие площади, либо сложные в очистке конструкции, то лучше не браться за дело самому, если только у вас нет должного опыта. Подобные процедуры потребуют использования очень мощного аппарата, работая с которым желательно иметь определенные навыки. Малоопытным пользователям рекомендуется обратиться к профессионалам, если запланированы действительно крупные работы с пескоструем.

Для работы самодельного или покупного пескоструя подойдет кварцевый песок, который будет выступать в качестве абразивного компонента. Он вполне может иметь неоднородную структуру. Нужно иметь в виду, что, если планируется качественная полировка поверхностей, обычно используют только мелкие и хорошо просеянные фракции. А вот для зачистки забора от следов коррозии желательно задействовать непросеянный песок.

Для самостоятельной сборки рассматриваемого оборудования рекомендуется использовать только качественные материалы и инструменты. Только в этом случае мастер может рассчитывать на получение хороших результатов.

Собирать пескоструй своими руками нужно очень внимательно, не торопясь. Старайтесь действовать строго поэтапно. Можно опираться на пошаговую инструкцию, если вы впервые сталкиваетесь с такими работами. Если все будет сделано правильно, то в итоге удастся получить такую аппаратуру, которая будет работать ничуть не хуже произведенной на заводе.

Если для сборки оборудования вы используете газовый баллон, первым делом из него нужно будет полностью стравить абсолютно все остатки газа. Делать это надо исключительно на свежем воздухе. Чтобы до конца освободить баллон от всех остатков газа, надо выкрутить вентиль с основанием. После этого резервуар понадобится заполнить простой водой. При таком порядке действий газ очень легко вытеснится жидкостью. Потом воду надо будет слить и хорошенько просушить баллон.

Чтобы своими руками сделать пескоструйную технику, очень важно грамотно подобрать качественный компрессор

Самостоятельно его изготовить вряд ли удастся, поэтому нужно уделить должное внимание выбору этого компонента

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

• сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
• наконечник на сопло, который может быть изготовлен из стали или керамики;
• рукоятка с курком, обеспечивающая удобство манипулирования устройством;
• штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

• компрессор, который обеспечивает требуемое давление воздушного потока;
• пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
• шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
• шланг, по которому из специальной емкости всасывается абразивный материал;
• всасывающий клапан или заборный патрубок.

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

• смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
• освещение внутреннего пространства камеры;
• два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
• решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

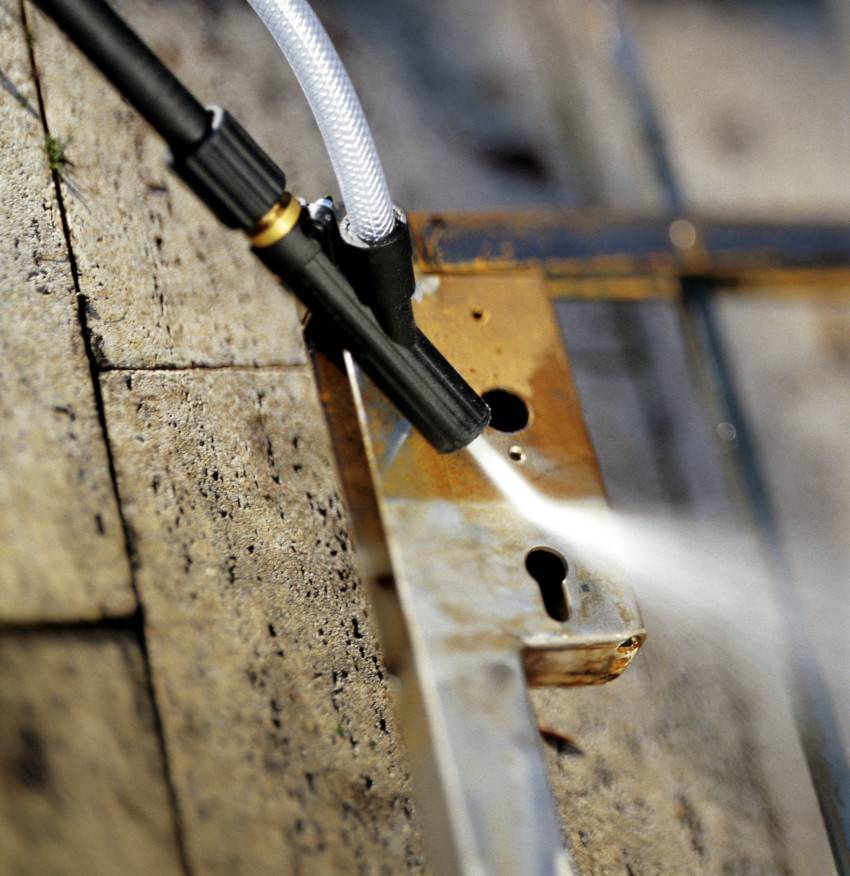

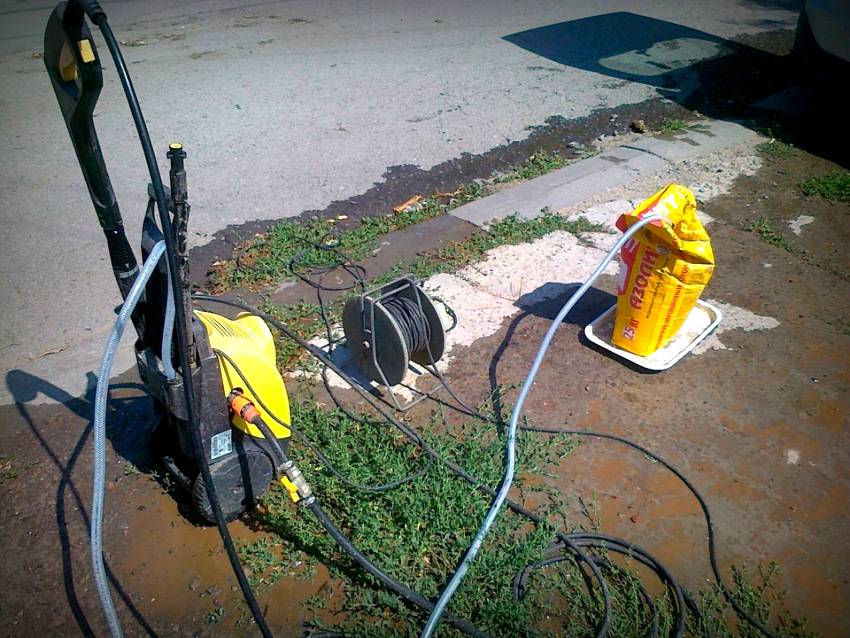

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

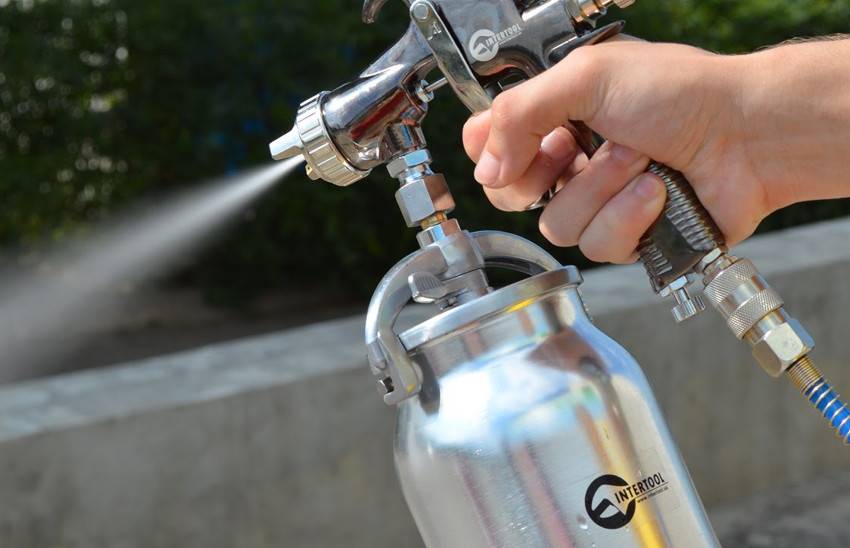

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.
