Как сделать вентиляцию в курятнике своими руками

Схемы вентиляции в курятнике, расчёт производительности вентиляторов

В современном мире существует три типа схем вентилирования помещений для птиц: классическая схема, тоннельная и смешанная.

Встроенная вентиляция помогает своевременно очищать воздух в сарае и регулировать температуру внутри помещения

Классическая (традиционная) вентиляционная схема

В классической схеме вентилирования участвуют:

• вентилятор осевого типа ВО-7,1 или 8,0;
• вентилятор для крыши ВКО-7,1П или приточная воздушная шахта типа КПР;
• станция управления вентиляционной системой.

Число вентиляторов берётся из расчёта нормы в летнее время — 6 кубометров в час на 1 кг живой птицы.

Классическая схема вентиляции большого курятника состоит из двух типов осевых вентиляторов и станции управления системой

Рабочей основой такой схемы являются осевые оконные вентиляторы, устанавливающиеся в стенные проёмы по обеим сторонам сооружения, а также вентиляторы для крыши (или шахты) с утеплением. В них встроен конусообразный рассекатель воздушного потока. Схема работает по типу «поступление воздуха через кровлю — вывод через окна», позволяя существенно снизить расходы на систему отопления.

Такая вентиляция используется при содержании кур на насестах и в клетках. Осевые вентиляторы производительностью до 18000 м3/ч хороши для притока воздуха. А для вытяжки подходят вентиляторы производительностью 8000—20000 м3/ч. Вентиляторы снабжены электромоторами и гравитационными закрывающимися пластинами-жалюзи.

Тоннельная вентиляционная схема

В тоннельной схеме вентилирования участвуют:

• вентилятор осевого типа ВО-12,0;
• приточный клапан типа КПР-12,0;
• автоматизированная станция управления вентиляционной системой.

Число вентиляторов рассчитывается из нормы в летнее время — 6 кубометров в час на 1 кг живой птицы.

Тоннельная схема вентиляции большого курятника состоит из осевого вентилятора, приточного клапана и автоматизированной станции управления

Данная установка даже в самое жаркое лето создаёт в помещении комфортный температурный микроклимат. В курятнике, где птицы содержатся в клетках, тоннельная схема позволяет не допустить появления «застойных зон», прогоняя воздушные потоки сквозь всю площадь помещения.

Вытяжные вентиляторы устанавливаются между клетками в необходимом количестве. Воздух заходит через приточные проёмы (форточки), которые монтируются в другом конце здания. В них используются вентиляторы для притока с высокой степенью мощности и производительностью от 20000 до 60000 кубометров в час. Для вывода воздуха используются только клапаны. Преимущество данной системы — достаточно низкая суммарная степень потребления электроэнергии.

Смешанная вентиляционная схема

Смешанная схема включает в себя обе предыдущие схемы вентилирования: классическую и тоннельную. В ней используются:

• вентилятор осевого типа ВО-7,1 и ВО-12,0;
• приточный клапан типа КПР-12,0;
• вентилятор приточный для крыши или шахта с клапаном;
• станция управления работой системы вентиляции.

Количество вентиляторов рассчитывается точно так же, как и в предыдущих схемах (6 кубометров в час на 1 кг живой птицы).

Смешанная схема вентиляции более громоздкая, ибо в ней совмещены классическая и тоннельная схемы вентиляции, но она и намного мощнее продувает большой курятник

Смешанная схема вентилирования применяется в регионах с резким перепадом температурного режима в течение всего года. Такая установка справляется с проветриванием курятника, полностью уставленного клеточными рядами до 5–6 ярусов в высоту.

Поступление воздуха происходит одновременно с двух сторон помещения, в два потока — вертикальный и горизонтальный (с крыши и со стороны двери), а грязный воздух выводится с трёх сторон (через три стены). Поэтому эффективность работы смешанной схемы вентилирования в разы выше.

Нужна ли в птичнике вентиляционная система

В процессе работы дыхательной системы кур воздух в помещении постепенно насыщается углекислым газом и водной парой. Эти вещества способствуют разложению куриного помета: выделяются аммиачные испарения, которые достаточно ядовиты для домашней птицы. Регулярно вдыхая такое вещество, куры плохо едят, как результат – низкая продуктивность и болезни.

Некоторые хозяева думают, что можно проветривать курятник через оконные или дверные проемы. Это ошибка, т. к. помещение очень быстро охлаждается, что негативно сказывается на курах, может случиться обморожение открытых участков (лапы, гребни). В зимнем курятнике без вентиляции воздуха пернатые чувствуют себя не комфортно.

Птичники, которые не оборудованы эффективной вентиляцией, со временем начинают разрушаться, т. к. высокая влажность способствует гниению потолка, стен, подстилочного материала и оставшегося корма. В курятниках создаются все условия для размножения вредных микроорганизмов, которые вызывают гибель взрослых кур. Особенно уязвимыми являются цыплята.

Вентиляция в курятнике зимой не менее важна,чем летом. Если температура воздуха превышает +28 градусов, птица несется реже, плохо ест. Обеспечение регулярного воздухообмена даст возможность существенно снизить температуру и сделать более комфортные условия для содержания домашних пернатых.

Роль вентиляции в создании микроклимата в курятнике

Вентиляция в птичнике имеет важное значение в содержании домашней птицы

Не только продуктивность и использование корма, но и здоровье птицы зависит от микроклимата курятника. В это понятие входят такие показатели:

• Температура;
• Относительная влажность воздуха;
• Освещённость.

Если температура ниже оптимальной, то часть корма идёт не на наращивание массы или образование яиц, а на создание энергии для увеличения температуры тела. Высокая температура в помещении для содержания кур породы Амераукана, Ливенские и других, может привести как к уменьшению живого веса, так и снижению яйценоскости. Кроме того, ухудшается и качество скорлупы. Даже не нужен градусник, чтобы определить температуру в птичнике. При нормальных показателях куры хорошо клюют корм, пьют воду и располагаются равномерно по помещению. При низкой температуре птица начинает скучиваться, что может привести к удушью некоторых особей. А при высокой – часто дышит, много пьёт жидкости и даже отказывается от корма.

Теплоотдача тела зависит ещё от одного показателя – относительной влажности воздуха. Если ниже 50%, то это вызывает раздражение слизистых оболочек как глаз, так и дыхательных путей. К тому же ломкость перьев усиливается. Когда влажность воздуха выше 70% активно начинают размножаться плесневые грибки. Поэтому в курятнике следует поддерживать этот показатель от 50 до 70%. Вот именно для поддержания микроклимата и обустраивают вентиляцию, которая бывает трёх видов.

О подстилках для курятника с бактериями можно узнать здесь.

Способы организации вентиляции внутри птичника

Схема естественного проветриванияВентиляция птичника может быть организована несколькими способами:

1. Принудительная система вентиляции, когда поток воздуха создается за счет механического воздействия вентиляторов. Подобная система воздуховода может быть: приточной, если вентилятор ставится на приточную трубу;
2. вытяжной, когда вентилятор устанавливается на вытяжную трубу;
3. комбинированной — одновременно совмещать приточную и вытяжную системы вентилирования в одном помещении;
4. приточно-вытяжной с рекуператором, имеющей в качестве регулировки притока воздуха установленный на выходе анемостат.

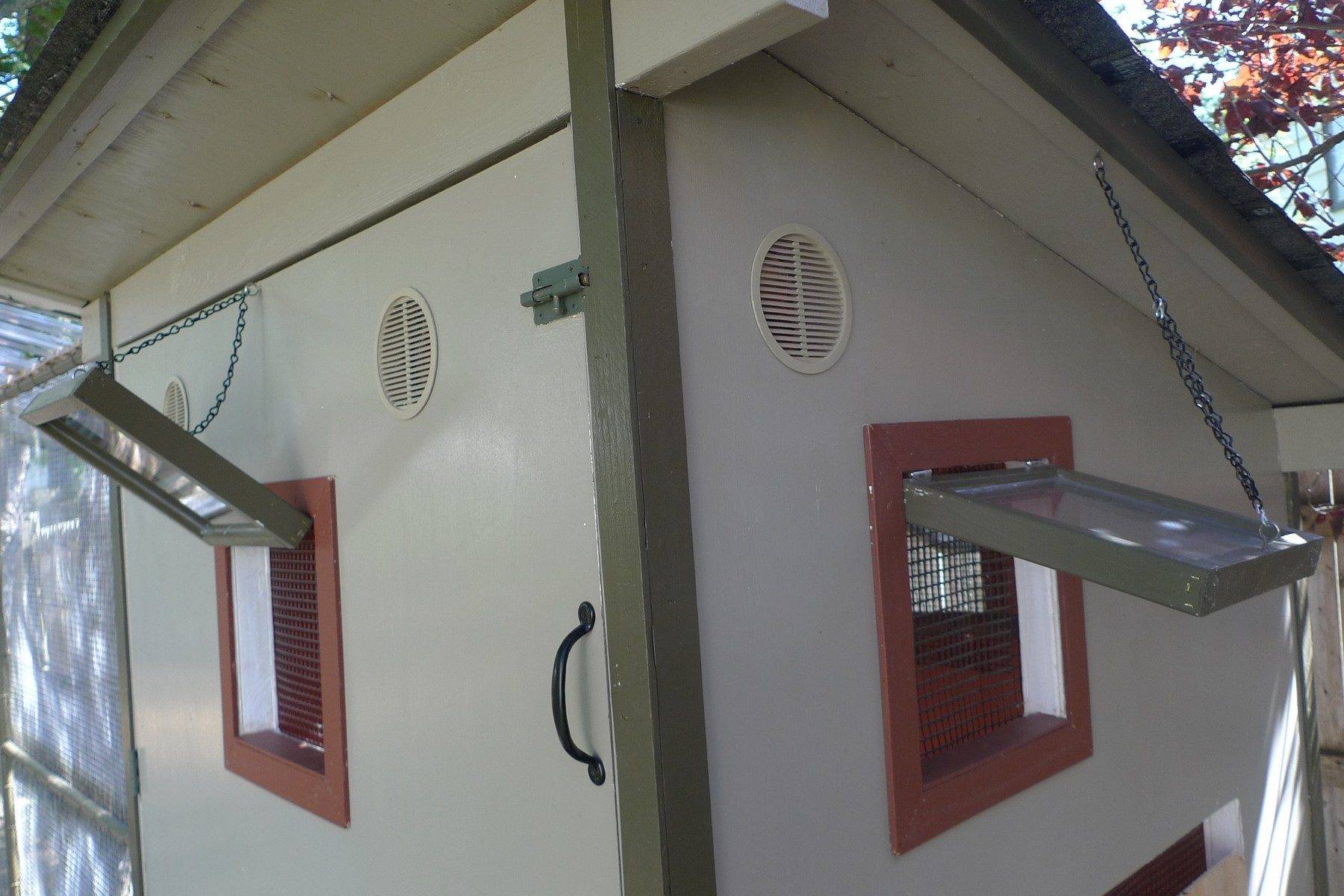

Естественная малобюджетная вентиляция. Ею пользовались в деревенских хозяйствах ещё со стародавних времен. Раньше трубы вытяжки делали из 4 обрезных досок. В этом случае не используются вентиляторы. Её работа идет за счет естественного тока воздуха из-за смены температур воздуха внутри помещения и снаружи.

Обязательно почитайте:

Как сделать кормушку для кур: чертежи, размеры, примеры из дерева, пластиковых бутылок и труб

Естественная конструкция

Природная вентиляция работает за счет естественных сил, подчиняющихся физическим законам. Теплый воздух, имеющий меньшую плотность и массу, легче холодного более тяжелого воздуха, поступающего с улицы.

Поджимаемый холодным воздушным потоком внизу у пола, теплый воздух стремится кверху. Через шахту вытяжной трубы его вытягивает на улицу.

Чаще всего приточная естественная вентиляция устанавливается в выходную дверь курятника в её нижней части.

В зимнее морозное время, чтобы не тянуло холодом по полу, такую круглую приточку можно слегка прикрыть, закручивая вправо. Вытяжная труба должна располагаться выше приточной вентиляции.

Простая схема вентиляции в курятнике естественным способом

Кроме того, для получения естественного обогрева, когда температура в помещении сарая дополнительно повышается благодаря собственному теплу кур, заботливые хозяева на зиму укладывают на пол глубокую подстилку высотой около 40 см из сухих опилок, листьев, сена и соломы.

Желательно такую подстилку однократно опрыскать препаратами «Сияние-2» или «ЭМ». Они имеют в своей основе микроорганизмы, которые легко перерабатывают и разлагают органику, в изобилии выделяемую птицей.

Их используют также при мульчировании грядок.

Механическая вытяжка из пластиковых труб

Желательно устанавливать трубу вентиляции в углу помещения, чтобы вывести её напрямую через чердак на крышу выше конька на расстояние 1,2 метра.

Если делать отверстие в стене для механической вытяжки, то пластиковые трубы придется дополнительно соединять при помощи гофрированного жестяного колена, закрепляя хомутами.

В верхней части, выходящей на улицу, в вытяжке из пластиковых труб следует поставить выпуклую круглую заслонку-грибок, которая защитит от попадания осадков в виде дождевых капель и снежных заносов.

В мороз конденсат затягивает сплошным монолитом весь просвет трубы, который легко выбить оттуда на морозе не получится. Поэтому некоторые мастера рекомендуют наружную часть трубы направлять не вверх, а вниз.

Обязательно почитайте:

Как сделать гнезда для кур несушек своими руками, пошаговая инструкция, фото и видео?

Это избавит от наледи по краям и внутри трубных стенок.

Вентиляционную трубу можно утеплить ватой и обмотать фольгой. Либо использовать другой вариант теплоизоляции вытяжных труб — вытяжка покрывается специальным фольгированным утеплителем для труб, а внутрь можно поместить кабель обогрева.

Для чего нужна вентиляция в курятнике?

В холодный сезон в помещении для содержания пернатых часто наблюдается повышенная влажность. Это связано с разницей температуры на улице и внутри постройки, из-за которой на различных поверхностях собирается конденсат.

Влажными становятся не только стены курятника, но и подстилка. Причем отсыревшая подстилка набирает влагу и за счет попадающего на нее куриного помета. В условиях повышенной влажности воздуха хорошо развиваются плесневые грибы. Споры плесени могут навредить здоровью птиц.

К заболеванию пернатых и даже сокращению их поголовья приводят вредные испарения от помета, которые своевременно не удаляются из помещения. Не менее вредной является и высокая температура в курятнике в летний сезон. Нормальная циркуляция воздушных масс просто необходима для здоровья домашней птицы и всего живого.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Открывать в помещении для кур дверь с целью его проветривания зимой опасно, ведь гребни пернатых могут быть обморожены. Курам-несушкам вредны сквозняки и резкие перепады температуры.

Советы профессионалов

Любой неопытный мастер может допустить типичные погрешности при монтаже вентиляции. Если конструкция работает таким образом, что совершенно невозможно избавиться от застоявшегося воздуха либо помещение быстро охлаждается, значит, где-то закралась оплошность при составлении схемы. При планировании и последующем монтаже системы нужно грамотно расположить потоки воздушных масс и рассчитать устойчивость собранной конструкции.

Проверить эффективность вентиляционной системы нетрудно, для этого надо зайти внутрь и провести там некоторое время. Если за истекший период не ощущается нехватки кислорода и не начинается головная боль, то вентиляция работает исправно. В противном случае придётся что-то изменить в конструкции. Таким образом, становится понятно, что вентилирование курятника призвано обеспечивать наплыв чистого воздуха и регулировать уровень влажности и температуры.

Чтобы снизить энергозатраты, которые всё же появятся, конструкция снабжается датчиками, осуществляющими автоматизированный контроль над температурой воздушной среды и влажностью. В этом случае запуск системы вентиляции происходит только при изменении параметров климата в курятнике. Данный вариант также идеален для курятников, имеющих ферментационную подстилку в качестве покрытия пола, так как бактерии при переработке помёта и остатков пищи выделяют большое количество тепла. Чрезмерно высокая температура в помещении может негативно сказаться как на здоровье кур, так и на жизнедеятельности микроорганизмов, живущих в покрытии.

Характерные просчёты при установке.

• Вентиляционные отверстия расположены на соседних друг от друга стенах. В этом случае в стороне напротив стен образуется застой воздушной массы, так как она не может циркулировать под прямым углом. Если помещение курятника имеет форму прямоугольника, то правильным будет расположить окна или отверстия на стенах меньшей длины напротив друг друга.
• Сильный гул при работе вентиляторов. Перед установкой приборы следует проверить на шумность. Куры очень чувствительны к громким звукам и пугаясь, они могут снизить яйценоскость или перестать нестись совсем.
• Слабая конструкция строения. Очень часто хлипкие потолки возведённых курятников ломаются от веса тяжёлых железных воздуховодов. Это типично для построек из дерева имеющим, на первый взгляд, крепкий потолок, но способный напрочь прогнить через несколько лет. Поэтому металлические трубы желательно закреплять у стропил.
• Трубы из металла необходимо утеплять в холодное время года минеральными изоляционными материалами. Имея отличную теплопроводность, металл может в кратчайшие сроки превратить курятник в холодильную камеру даже при закрытых задвижках. В то же время постоянно образующийся конденсат способен замёрзнуть, перекрыв при этом доступ воздуху.

Для того чтобы система проветривания исправно выполняла свои функции, то есть обеспечивала курятник свежим воздухом, не создавая при этом сквозняков и застоя, необходимо придерживаться нижеприведённых условий.

• Периодически рекомендуется очищать курятник от помёта, остатков недоеденного корма и грязной воды. Чистота в помещении, где содержится птица, должна быть в приоритете.
• Регулярно требуется проводить проверки на предмет наличия мелких животных-грызунов и их уничтожение. Присутствие посторонних обитателей может стать причиной беспокойства кур и лишнего засорения воздуха. В некоторых случаях речь может идти о распространении различных заболеваний.

Любой хозяин курятника в индивидуальном порядке принимает решение об установке систем вентиляции и проветривания. Многие и не думают обустраивать курятник, пока не повстречаются с частыми болезнями поголовья или его массовым падежом. Только уже столкнувшись с неприятной ситуацией, птичники начинают выбирать между естественной либо приточно-вытяжной вентиляцией, в дальнейшем сооружая её без особых усилий.

О том, как сделать вентиляцию в курятнике своими руками, смотрите в следующем видео.

Приточно-вытяжная система своими руками

Прежде чем сооружать вентиляционную систему, определяются с ее видом, обзаводятся нужным инструментом и стройматериалами.

Приточно-вытяжная система – основательный вариант. Ее принцип – организация притока/вытяжки воздушных масс. Она эффективно работает весной-осенью:

1. Для того чтобы соорудить ее, покупают две трубы. Их диаметр должен составлять 20 см, а длина – 200 см. Первая труба будет отвечать за приток свежего воздуха, а вторая – за его отведение.
2. Первую устанавливают над местом, где курицы редко бывают, а вторую закрепляют над насестом.

Какие материалы понадобятся

Естественную вентиляцию легко устроить, правильно разместив открывающиеся окна. А вот для монтажа своими руками других видов понадобятся такие инструменты и материалы:

• Пила по дереву и металлу;
• Степлер, скобки и саморезы;
• Молоток, гвозди;
• Две одинаковых по размеру трубы. Могут быть металлические или пластиковые;
• Картон, или плотная бумага;
• Доски;
• Электродрель, хомуты, болты, заклёпки;
• Линейка, циркуль, ножницы.

Для изготовления механической системы очистки воздуха дополнительно потребуются:

• Вентиляторы, электропроводка, выключатели (одноклавишные иди двухклавишные);
• Кусок оцинкованного железа или нержавеющая сталь для создания грибка (дефлектор для вентиляционной трубы). Можно использовать готовое изделие.

Механическая

ВНИМАНИЕ: Очень редко новички-заводчики делают в курятнике механическую вентиляцию. Она нужна лишь тогда, когда площадь помещения большая и поголовья много.. В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него.

Вентилятор в курятнике включают при необходимости. Для снижения затрат на электроэнергию редко оснащают его датчиком климата для автоматического контроля над влажностью и температурой воздуха.

Процесс установки оборудования:

1. Выбор идеального места для устройства окна.
2. После того как сделают окно, покупают обычный или осевой вентилятор.
3. Монтаж вентилятора в форточку. С его установкой справится любой птицевод, обладая минимальными знаниями и навыками.
4. Проверка работы вентилятора. Запуск вручную.
5. Установка, если понадобится, дополнительных датчиков, чтобы следить за влажностью воздуха в помещении. Минус этого действия – появление затрат на электроэнергию.

Смотрите видео об установке механической вентиляции в курятнике:

Естественная конструкция

Если площадь курятника небольшая, то для воздухообмена достаточно обычной вентиляции. Во-первых, она не создаст серьезную брешь в бюджете. Во-вторых, с ее устройством справится даже непрофессионал. Понадобится лишь прорубить форточку в стене или в потолке. При потолочном размещении окна решают проблему с освещением:

1. Для устройства естественной вентиляции сооружают вертикальный канал с квадратным сечением. Его оптимальный диаметр – двадцать на двадцать см.

   Доски – основной материал, который понадобится при строительстве.

2. Внутреннюю область разделяют на 2 части. Верхний выход закрывают, тщательно промазав стенки герметиком и выкрасив их. В нем же делают отверстия.
3. Свежий воздух попадает по продольному отсеку с подветренной стороны, а по второму выводится на улицу.

Из пластиковых труб

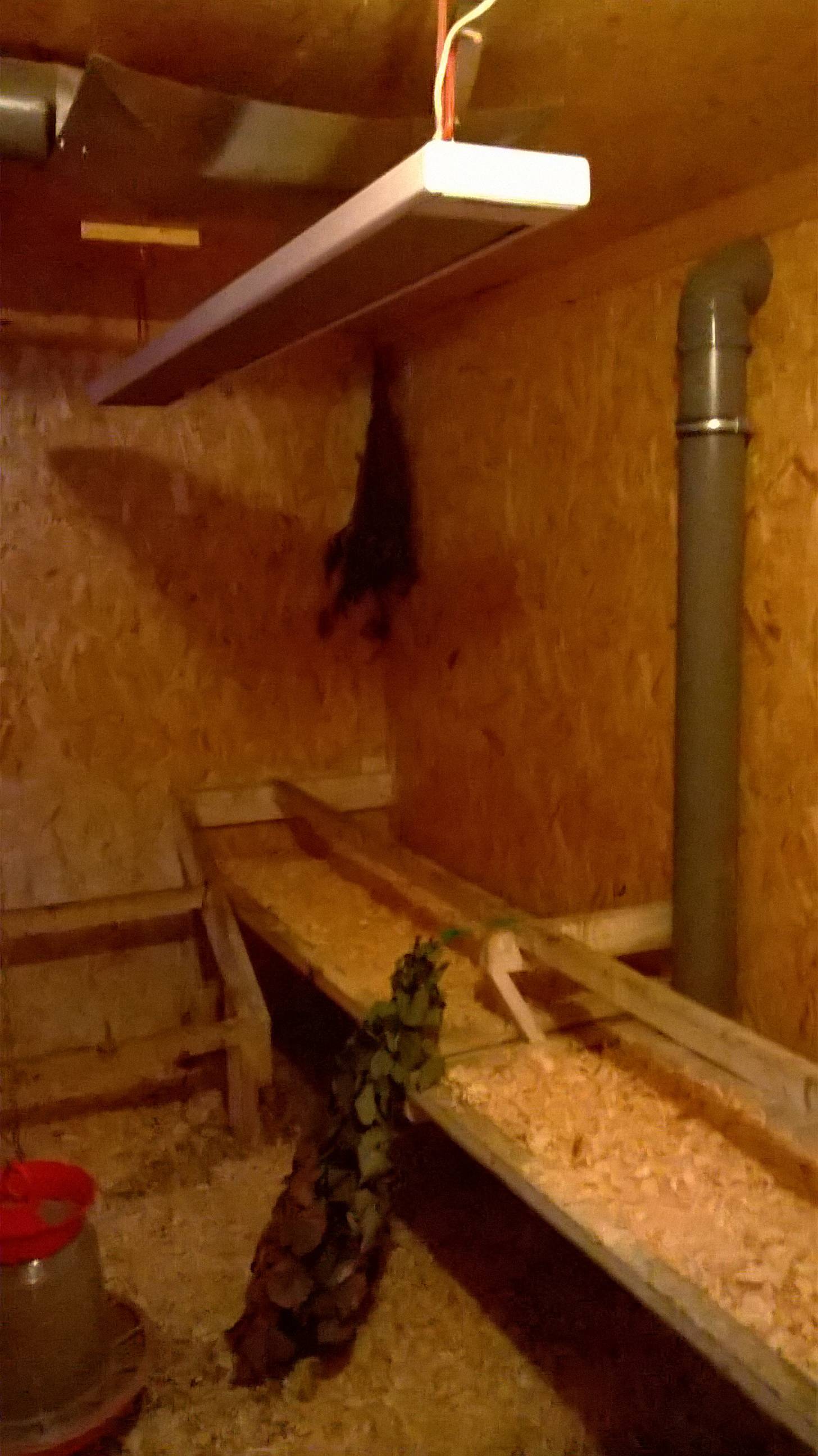

Хорошо зарекомендовала себя вентиляция из пластиковых труб. Ее используют в небольших по площади помещениях:

1. Для этого берут 2-метровые трубы с диаметром около двадцати сантиметров.
2. После этого делают отверстия в потолке. Первое должно быть над насестом, а второе – в месте, где куры проводят меньше времени. Диаметр отверстий – такой же, как у труб.
3. Закрепляя трубу над насестами, следят за тем, чтобы она была выше крыши курятника на 1,5 м, а вот во внутреннем помещении достаточно обеспечить ее выведение на 0,3 м.
4. Вторую трубу закрепляют в 0,2 м от пола. Она нужна для обеспечения попадания свежего воздуха внутрь.
5. Труба над насестами отводит теплый воздух с парами аммиака.
6. Над обеими трубами снаружи закрепляют специальные «зонтики» для предупреждения случаев попадания в них снега и капель дождя.

Смотрите видео о вентиляции в курятнике из пластиковых труб:

https://youtube.com/watch?v=GR9KeAcYKMk

Требования к вентиляции и как организовать по выбранной схеме: устройство

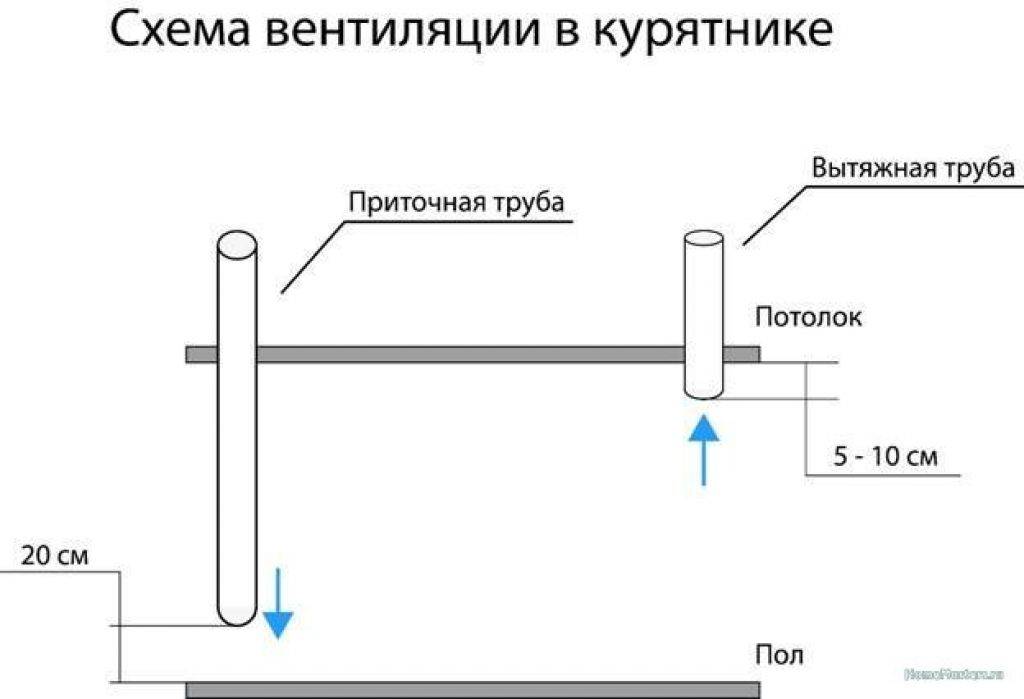

Схема устройства вентиляции в курятнике

В связи с тем, что монтаж каждого вида вентиляционной системы зависит от количества кур в хозяйстве и материальных возможностей птицевода, необходимо сделать правильный выбор:

• Естественная. В это понятие входит простое проветривание помещения. Обычно используют там, где поголовье несушек не более 20 штук. Такая вентиляция самая дешёвая по себестоимости;
• Приточно-вытяжная. Потребует для монтажа немного больше ресурсов. Используется там, где в курятнике содержится от 20 до 90 пернатых;
• Механическая. Обычно устанавливают на крупных фермерских хозяйствах, которые выращивают от сотни и более несушек или бройлеров.

В любом случае требования к вентиляции одинаковые:

• Обеспечение курятника свежим воздухом;
• Поддерживание нужной оптимальной влажности и температуры в помещении.

Для того чтобы система работала как можно более продуктивно, необходимо:

• Регулярно чистить помещение от куриного последа, подгнившей подстилки, заплесневелого корма;
• Планомерно избавляться от крыс в курятнике.

Как сделать зимний курятник читайте в этой статье.

Самый простой вариант

Естественное проветривание помещения с помощью окон является еще и самым дешевым. Чаще всего для осуществления такого воздухообмена достаточно иметь 1 вентиляционное отверстие и открытую дверь в курятник. Конечно, постоянно открытое окно и дверь в птичнике могут быть только в теплое время года, поэтому использовать способ как вариант для круглогодичной эксплуатации нецелесообразно. В случае же содержания кур только летом и в небольшом птичнике смело можно браться за дело. Вентиляционное окошко можно проделать в стене или потолке. Во втором случае оно обеспечит попадание внутрь солнечного света, но вместе с ним в помещение легко будет проникать и дождь. Для регулировки потоков воздуха на окно следует приделать задвижку.

Отрицательные стороны

Минимальные трудозатраты полностью перекрывается теми факторами, что такая система совершенно неэффективна при жаре. Когда внутри и снаружи помещения одинаковая температура, никаких движений воздуха не происходит. Зимой же из окна в курятник будут попадать сильные сквозняки, которые негативно скажутся на состоянии всех птиц.

Особенности системы вентиляции в курятнике

Отвод застоявшегося воздуха особенно важен в зимний период. Помимо углекислого газа, возникающего при дыхании самих же кур, они вдыхают пары аммиака, образующиеся в процессе разложения продуктов жизнедеятельности. Эта смесь является настоящим ядом, наносящим несушкам непоправимый вред. Следствием может стать снижение яйценоскости, вялость организма и развитие некоторых болезней.

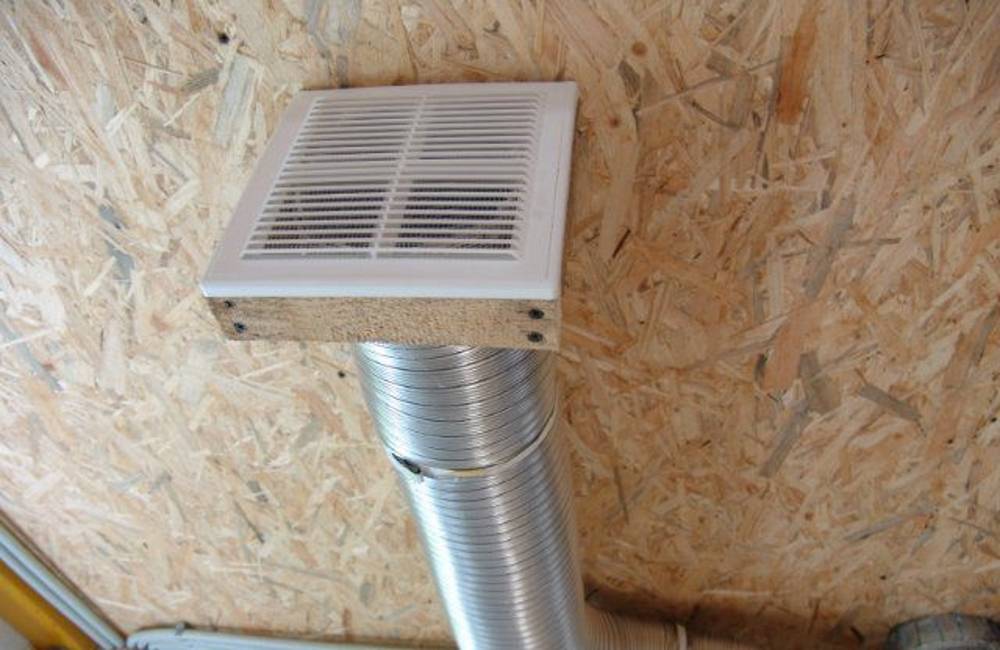

Вентиляционная шахта в потолке

Существует два эффективных способа устройства вентиляции своими руками.

Первый вариант — вытяжная система, она более удобна в эксплуатации и отличается повышенной надёжностью. Идеально подходит для помещения средних размеров и небольшого поголовья кур (порядка 25-30 голов). В данном случае вентиляция курятника осуществляется по следующему принципу: в крышу своими руками вставляются две трубы (диаметр 20см), одна из которых заканчивается под потолком, а другая не доходит до пола на 30 см. Преимущество такого способа в его простоте, а недостатком можно назвать неудобное расположение. В целом же, такое решение является бюджетным и эффективным и легко осуществимым своими руками.

Схема вытяжной вентиляции

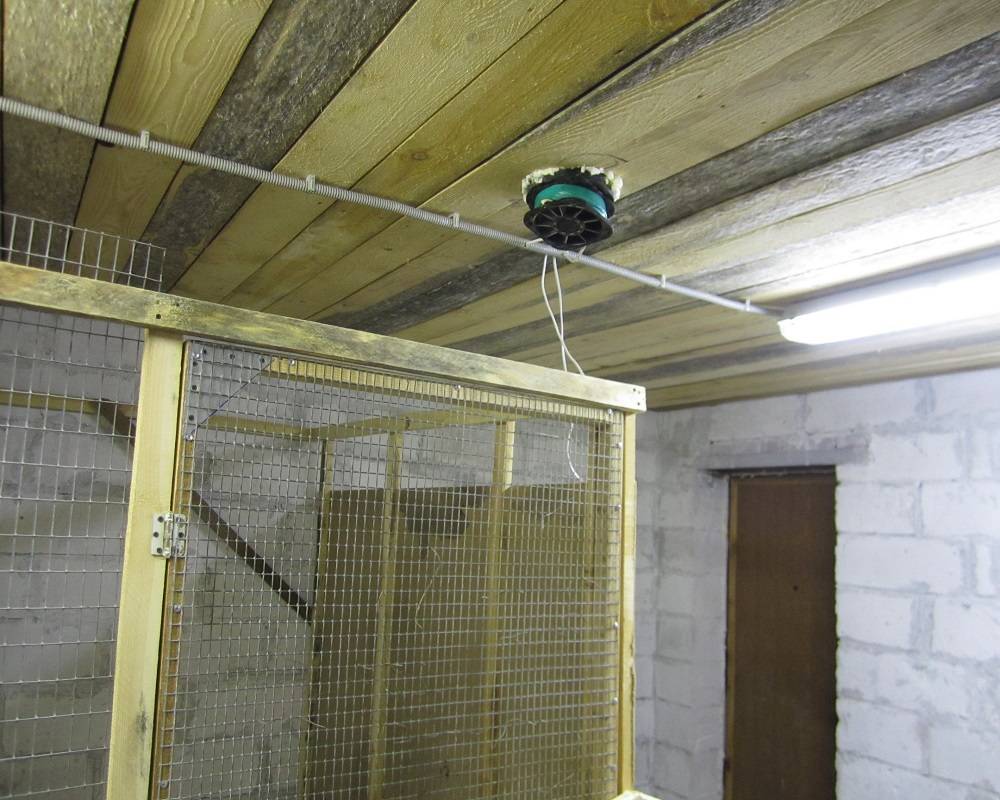

Второй способ — механическая вентиляция. Является очень популярным и эффективным. Отвод вредных паров осуществляется за счёт вентилятора, который можно закрепить в потолке или оконной форточке. Такая вытяжка имеет высокую производительность и обеспечит прекрасное самочувствие питомцев. Подробнее об этом способе вы можете узнать из следующего видео.

Плюсы механической вентиляции очевидны, а в минусы можно записать затраты на покупку вентилятора и дальнейший расход электроэнергии, хотя он незначителен. Данный вариант является оптимальным и может использоваться и в небольших, и в крупных хозяйствах.

Бытовой вентилятор

Самостоятельное изготовление приточно-вытяжной системы для птичника

Изготовить механическую систему с приточно-вытяжным принципом работы можно самостоятельно. Заблаговременно необходимо подготовить:

• вентилятор (важна центробежная схема действия);
• тройники для канализационных выходов (2 штуки);
• трубы подходящего диаметра (стандарт – 11 см);
• клапан (1 штука);
• переходники (сечение 11 на 12,4 см);
• реле для установки времени на режим вкл./выкл.

Для трубы пробивают квадратное отверстие – как можно выше, под потолок, но не вплотную. Минимальное расстояние до крыши – 10 см. Собирают конструкцию и помещают ее в стену. Используют герметичные материалы для устранения щелей в местах стыка со стеной.

Варианты установки вентиляции

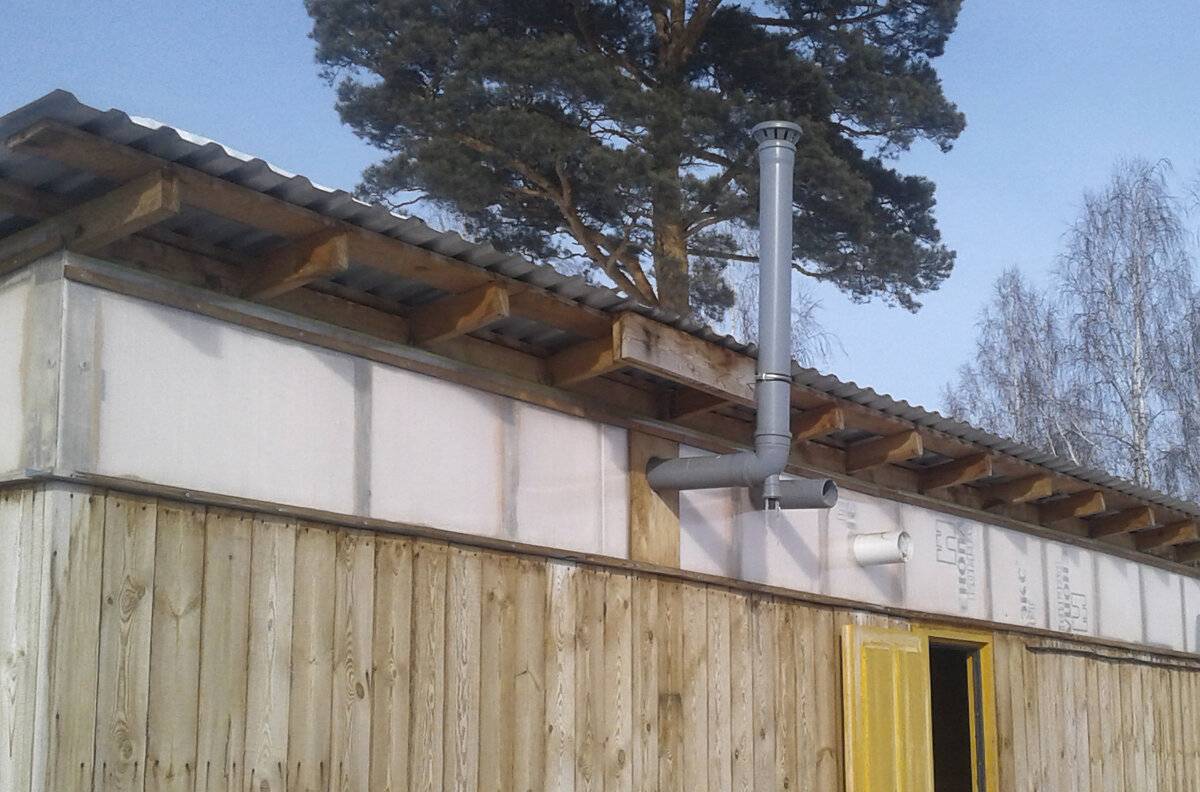

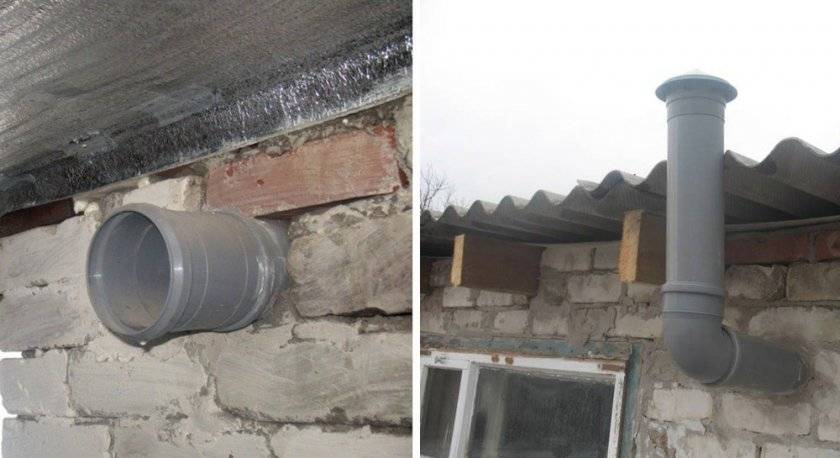

Вариант изготовления из пластиковых труб для канализации

Канализационные трубы подойдут при соблюдении нескольких условий

Важно учитывать размер помещения и диаметра труб. Обычно продают куски по 2 или 3 метра (средняя стоимость – 300-400 руб.)

Перед покупкой птичник измеряют, чтобы определить нужное количество труб.

Если необходимо, используют дополнительные фильтры или сетку, чтобы избежать попадания мусора или мелких грызунов

Важно постоянно проверять решетки и чистить их. Утепление – обязательный пункт (исключает возникновение конденсата внутри пластиковых изделий, снижает уровень шума)
