Как установить гидроаккумулятор для системы водоснабжения

Для чего нужен гидроаккумулятор для систем водоснабжения

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

• Обеспечение бесперебойной и равномерной работы насосной станции;
• Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

Гидроудар в водопроводной трубе

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

Монтаж бойлера косвенного нагрева;

Система ГВС с бойлером косвенного нагрева

Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

Горячее водоснабжение при эксплуатации двухконтурного котла

Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

Группа безопасности твердотопливного котла
Группа безопасности бойлера

Резиновая мембрана водяного аккумулятора грушевидная

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей.

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, — красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Подключение устройства к системе с погружным насосом

Особенность подключения своими руками заключается в обратном клапане. Он предупреждает отток жидкости из гидроаккумулятора в колодец (скважину). Монтируется он непосредственно на погружной насос. Если специальной резьбы на насосе нет, то ее нарезают. Только потом принимаются за монтирование всей системы. Дальнейшее подключение идентично как для схемы с поверхностным насосом.

• После установки штуцера проверьте на герметичность соединения.
• Опустите насос в скважину.

Подробную схему принципа подключения смотрите ниже.

Схема подключения напорного бака в систему с погружным насосом

Итак, ничего сложного в подключении нет, поэтому выполнить его можно своими руками. Дополнительное видео поможет наглядно убедиться в принципе подключения мембранного устройства. Что касается ремонта деталей своими руками, то здесь лучше не рисковать и воспользоваться услугами специалистов. Из чего стоит отталкиваться при выборе устройства, правила установки агрегата мембранного типа тоже можете посмотреть на видео.

Разновидности устройств

Мембранный накопитель

Различают ГА по месту расположения. Крупные емкости обычно ставят на чердаке частного дома или выше распределительного узла, чтобы сила гравитации воздействовала на жидкость, и она самотеком поступала в трубу. Есть модели гидроаккумуляторов, которые можно устанавливать в любом месте системы, даже ниже уровня водозабора. Процесс поступления жидкости в дом регулируется датчиками и не зависит от гравитации. Древний аналог емкости – водонапорная башня.

Одна из разновидностей ГА не предусматривает наличия внутри бака ничего, кроме воды и воздуха. Количество воздушной смеси нужно постоянно контролировать. Это не очень удобно, поэтому производители выпускают мембранные или баллонные модели.

Мембранные ГА

Внутри гидроаккумулятора расположена резиновая мембрана. По одну ее сторону находится жидкость, по другую – воздушная смесь. Поступление воды внутрь происходит до определенного момента, это зависит от настроек давления. По мере заполнения водного отсека воздух сжимается. Как только давление достигает критического уровня, срабатывает датчик и насос выключается. При открывании крана сначала расходуется жидкость из гидробака. Когда давление понижается, срабатывают нижние настройки и оборудование запускается снова.

Баллонные ГА

Баллонный гидроаккумулятор

Баллонные модели имеют внутри резиновую емкость, горловина которой герметично соединена с входным патрубком. Жидкость, поступающая внутрь, не контактирует со стенками емкости, а полностью находится в резиновой груше. Вторая половина бака заполнена сжатым воздухом. Далее принцип действия баллонного гидроаккумулятора повторяет мембранный способ регулировки включения и выключения насоса. Баки объемом свыше 100 литров имеют специальный клапан, через который можно периодически стравливать воздушную смесь.

Горизонтальные и вертикальные модели

Горизонтальное и вертикальное исполнение гидроаккумуляторов существует только для удобства пользования. Если емкость будет установлена в небольшой ванной комнате, лучше купить вертикальную модель, которая займет место до потолка. Есть специальные крепления, позволяющие монтировать ее к стене. Горизонтальные модели устойчивее, но требуют больше места. Их обычно ставят в подвалах или технических помещениях. Имеют ножки и отверстия для фиксации в полу.

Объем гидроаккумулятора

Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

• в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
• в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
• если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

Принцип действия

Смысл работы аппарата заключается в создании избыточного давления внутри бака. Как правило, этот показатель может регулироваться в пределах от 1 до 3 бар. С помощью насоса водой наполняется резервуар. После этого внутри аппарата достигается избыточное давления, которое препятствует разрыву каучуковой мембраны и предупреждает самопроизвольное вытекание жидкости в систему. При открытии крана давление воздуха в гидроаккумуляторе падает, и вода попадает к потребителю.

Для восполнения утраченной жидкости и соответственно восстановления указанного давления, насос автоматически включается. Таким образом, рабочий цикл начинается повторно. Даже при отсутствии электропитания и возможности включения насоса, давление сохраняется, и небольшой запас жидкости всегда имеется. Это огромный плюс системы с использованием напорного бака.

В аппаратах бытового использования давление в гидроаккумуляторе устанавливается на отметке 1,50 бар, для производственных целей — показатель выше.

Составные элементы системы водоснабжения

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

• обеспечить достаточный уровень потребления воды,
• оптимально использовать насосное оборудование,
• продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетов

Он проводится по схеме:

1. По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
2. Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
3. Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
4. Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
5. Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется

Место установки дополнительного гидробака не играет важной роли

При необходимости в систему можно установить несколько гидробаков

Как подключается в систему с поверхностным насосом

Подключение устройства в систему с погружным и поверхностным насосом несколько разнятся. Рассмотрим каждый вариант схемы подключения своими руками отдельно.

1. Для использования в работе насоса поверхностного типа предусматривает следующий порядок:
2. Ознакомьтесь со схемой, принципом подключения устройства согласно типу насосного оборудования.
3. Сопоставьте давление внутри резервуара с требуемым для включения насоса. Последнее значение можно увидеть на реле. Учтите, что для нормальной работы показатель давления внутри бака должен быть немного занижен (порядка 0,2 — 1,0 бар), настройте при необходимости параметры.
4. Подключите штуцер с 5 выходами к напорному баку. Воспользуйтесь при этом жестким шлангом или фланцем с пропускным клапаном.
5. Последовательно подсоедините манометр, реле, трубу питания (идущую от насоса).
6. Для повышения герметичности всех соединений используйте паклю или специальную ленту ФУМ.

7. Проверьте систему на герметичность, наличие протечек.

В случае неуверенности в правильности подсоединения реле, лучше вызвать специалиста. Имея дело с давлением, излишняя экономия может только навредить.

Гидроаккумулятор – зачем он

Есть несколько основных целей, которым служит гидроаккумулятор в системе водоснабжения. В первую очередь его установка позволяет создавать необходимое давление в сети. Также в гидроаккумуляторе осуществляется хранение небольшого запаса воды. Например, если по каким-то причинам насос не может качать воду, то вы сможете пользовать ей. Объем воды определяет внутренний объем гидроаккумулятора

Ну и самое важное, его присутствие в системе водоснабжения частного дома предотвращает образование гидроударов

Под гидроаккумулятором подразумевается специальный бак из металла. Чтобы внутри его поддерживалась стабильное давление, он оснащается специальным оборудованием. Схема водоснабжения скважины с гидроаккумулятором сравнительно простая и если следовать всем предписаниям в этой статье, то подключение можно выполнить своими руками.

В большинстве случаев в гидроаккумуляторе для систем водоснабжения используется принцип работы энергии сжатого воздуха. Состоит он из перегородки, например, это может быть каучуковая мембрана или резиновая груша. Итак, суть работы всей системы водоснабжения с гидроаккумулятором сводится к следующему. Насосное оборудование закачивает воду в бак. По мере заполнения бака, внутри его образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления

Это важно, чтобы насос мог отключаться. Как только открывается кран в помещении с водой, то вода выталкивается посредством энергии резиновой груши или мембраны

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается. Таким образом гидроаккумулятор снова наполняется водой. Подкачка осуществляется до тех пор, пока не сработает сигнал на отключение.

Как видно, помимо самого подключения гидроаккумулятора, важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этой цели можно воспользоваться рекомендациями производителя, которые указаны в паспорте

Сегодня различается два вида исполнения гидроаккумулятора:

1. Открытого типа.
2. Закрытого типа.

Что касается открытого типа то он применяется крайне редко. И это не удивительно, ведь он обладает рядом отрицательных сторон, среди которых:

• Высокий коэффициент испарения воды. Как следствие, необходимо постоянно подкачивать воду.
• Более того, установка гидроаккумулятора для систем водоснабжения своими руками открытого типа обойдется намного затратней. Это объясняется тем, что необходимо предпринять меры, которые исключат вероятность промерзания воды. Более того, необходимо установить дополнительную автоматику, которая исключит вероятность перелива воды.
• Немаловажный минус сводится к тому, что при контакте воды с кислородом, повышается ее агрессивность по отношению к металлическим деталям. Как следствие, это приводит к образованию коррозии на металле, а это значительно сокращает срок эксплуатации.

Кроме всего прочего, различаются модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где происходит монтаж и подключение гидроаккумулятора к системе водоснабжения минимальна, то выбирается вертикальное направление. Для горизонтального необходима специальная площадка. Сам бак имеет специальные крепежные ноги для монтажа.

Важно! В продаже можно встретить гидроаккумулятор для системы водоснабжения синего и красного цвета. Синий цвет для холодного водопровода

От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления. Плюс ко всему, внутри конструкции используется пищевая резина.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Роль гидроаккумулятора в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода. Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

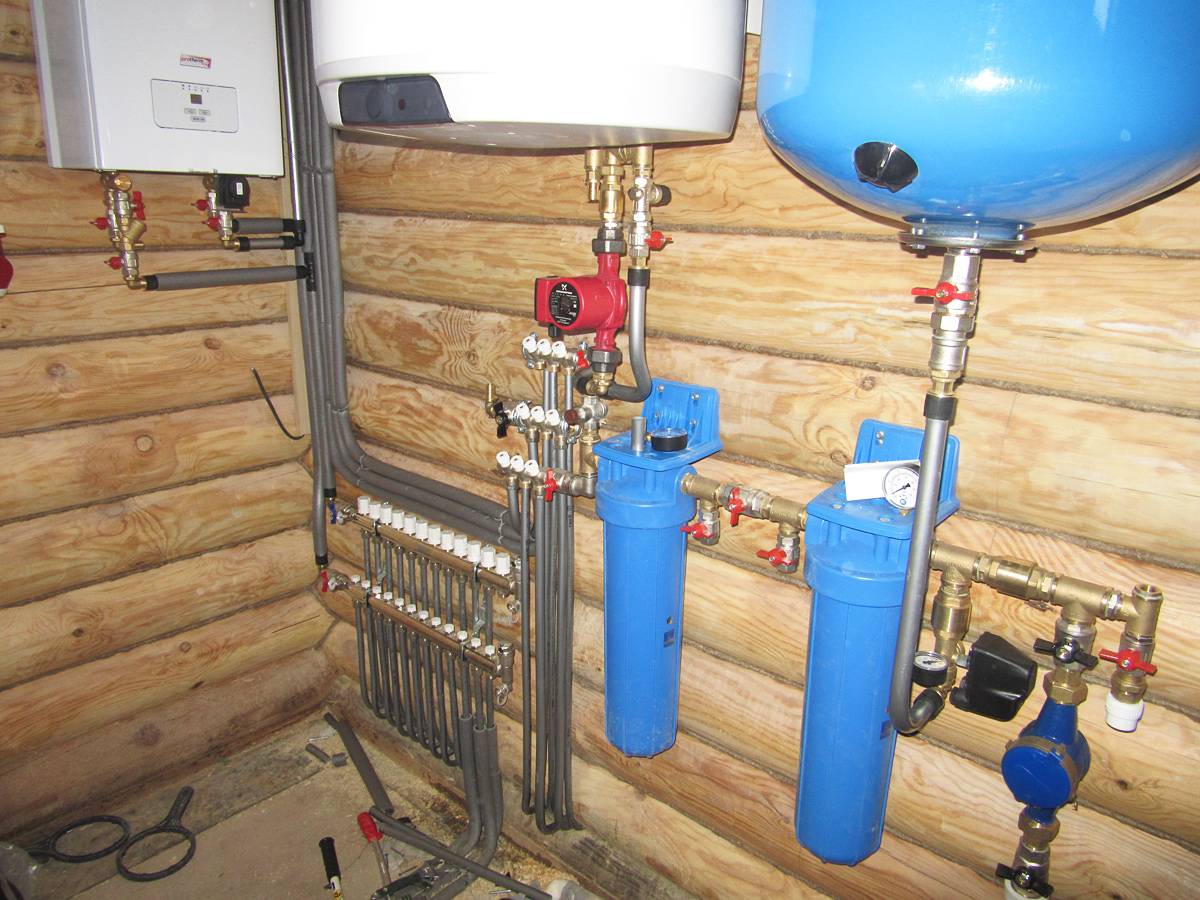

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.
