Установка и подключение кухонной вытяжки

Монтажные работы

Монтаж вытяжки на кухне обычно делится на несколько этапов.

• Сначала необходимо смонтировать вытяжку в необходимое место на стену. Это предполагает, что ее придется повесить над плитой, закрепив к стене либо к потолку.
• Устройство подключается к электросети.
• Подключение воздуховода и его выведение в канал вентиляции.

Начнем с купольной вытяжки. Устройства такого типа оснащены проточным фильтрационным механизмом и им требуется прямое подключение к шахте вентиляции. Чтобы обеспечить работу вентилятора, необходимо чтобы неподалеку была расположена розетка. До того как собрать устройство, следует полностью осуществить сборку кухонного гарнитура. При этом не будет лишним нанести разметку, взяв в расчет габариты выбранной модели вытяжки. Закреплять ее к стене нужно максимально прочно. По этой причине под вытяжные крепления вначале пробивают отверстия с использованием дрели или же перфоратора, если стена выполнена из бетона или кирпича. В эти отверстия необходимо монтировать дюбеля и уже при помощи болтов прикрутить специальные крепления, которые поставляются обычно в комплекте.

Если речь идет о встроенной вытяжке, то она будет практически незаметна в кухонном гарнитуре. Обычно такой тип устанавливается или в специальную панель, что выдвигается, или в специальный ящик, который является навесным. Если необходимо сделать монтаж в шкаф, то следует понимать, что он должен быть сделан строго по габаритам устройства. Узнать его характеристики можно по информации, которая будет содержаться в инструкции к технике.

Учитывая, что вытяжка подобного типа является встраиваемой, ее нижняя часть должна находиться на одном уровне со шкафом. По этой причине дно поднимается на высоту устройства, после чего прикручивается к нему. Масса данной конструкции будет внушительной, по причине чего все комплектующие должны быть установлены верно. Дно лучше всего фиксировать при помощи евроболтов.

Отметим, что шкаф будет закрывать воздуховодный канал. В нем необходимо проделать отверстие для гофрированной трубы. Если шахта вентиляции располагается в стене за шкафом, что часто бывает в частных домах, то следует выпилить и заднюю стенку. Если же речь идет о квартире, то канал будет располагаться у потолка, по причине чего следует выпилить верхнюю часть. Шкаф кладется на пол или на бок и к нему прикрепляется корпус вытяжки. Теперь все ставят на место и прочно прикрепляют болтами. Но одних болтов будет недостаточно по причине того, что масса конструкции будет слишком велика. Для усиления к стене следует сначала прикрепить специальный металлический профиль, предназначенный именно для навесных шкафов, и уже на него сбоку приделывается конструкция.

Теперь необходимо к вентиляционному механизму и вытяжке прикрепить трубу, выполненную из гофры. Вытяжка подключается к электросети и осуществляется проверка ее работоспособности. Теперь необходимо лишь закрепить фасад шкафа, после чего работа будет закончена.

Если необходимо установить плоскую вытяжку рециркуляционного типа, то следует сказать, что это конструкция подвесного типа, что нависает над плитой либо варочной панелью. Здесь установлена рециркуляционная очистительная система и нет воздуховода, по причине чего вся конструкция является плоской.

Чтобы сделать установку этой модели более простой, следует соблюдать такие правила.

• На корпусе устройства есть специальные отверстия, чтобы закрепить его к стене. Под них с помощью перфоратора в стене пробиваются отверстия, куда вставляются так называемые дюбельные гвозди.
• К ним прикрепляются навесы, которые обычно поставляются с устройством в комплекте. На них и прикрепляется вытяжка.
• Теперь необходимо лишь подключиться к сети и можно использовать устройство.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

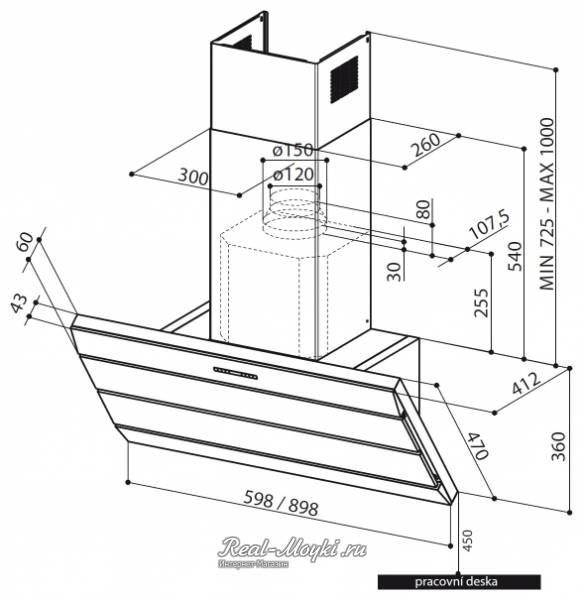

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.
По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.
Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Виды вытяжек для кухни

Вытяжка в интерьере кухни

В настоящее время на отечественном рынке бытовой техники представлен широкий ассортимент кухонных вытяжек, которые по своему исполнению делятся на следующие типы:

• подвесная конструкция, относящаяся к наиболее удобным в монтаже и практичным вытяжным устройствам, подходящим для большинства рядовых пользователей. При всех перечисленных достоинствах такая вытяжка, однако, отличается недостаточной производительностью;
• встраиваемое в стены или потолок вытяжное приспособление, обеспечивающее требуемую эффективность удаления запахов и испарений из помещений значительной площади;
• вытяжное устройство, оформленное в виде купола, действие которого распространяется не только на плиту, но и на расположенные поблизости от неё рабочие поверхности столешницы;
• так называемая «островная» вытяжка, монтируемая по центру кухонного помещения и обеспечивающая воздухообмен по всему его объёму (в том числе и над газовой плитой).

Что нужно учесть для организации вытяжки в жилище

Если вы в своем жилище решили установить вытяжку, выводящую отработанный воздух наружу, вы можете столкнуться с некоторыми правовыми аспектами этого процесса.

Для обустройства вытяжки необходимо проделать отверстие, по которому будет выходить воздух, а также настроить вывод этого воздуха. Возникает два вопроса: можно ли проделывать сквозное отверстие в стене многоквартирного дома и разрешено ли выводить грязный воздух за пределы квартиры?

Если диаметр отверстия не превышает 200 мм, то для него не требуется разрешение. Такие отверстия разрешено проделывать для вентиляции и кондиционирования помещений. Однако выводить вытяжку в такое отверстие не получится – по закону это может нарушать комфорт соседей, в чье окно может выходить ваш отработанный воздух. Прежде чем устанавливать вытяжку, необходимо спроектировать вытяжной канал и пройти процедуру согласования.

Самым простым и удобным вариантом считается вытяжка с вытяжным каналом в стене.

На видео показано, как правильно организовать вытяжной канал:

Особенности эксплуатации

Само по себе устройство вытяжки не сложное. Управляется она посредством простейшей механической панели управления. На ней могут быть расположены как вдавливаемые кнопки, так и переключатели-ползунки. Первые, находясь в характерном положении на одном уровне с корпусом, свидетельствуют о включении той или иной функции устройства, а вторые позволяют максимально быстро сменять режимы работы или включать/выключать устройство. Эти варианты управления характерны для более дешевых установок, которые можно повесить над газовой или электрической плитой.

Что же касается ультрасовременных агрегатов, то на них устанавливаются многофункциональные электронные панели, для которых характерны следующие особенности:

• Нажатие кнопки может выполнять сразу несколько функций, к примеру, переключать режимы работы в определенной последовательности или менять мощность засасывания воздуха.
• Все установленные настройки могут быть визуализированы при помощи дисплея. Это позволяет контролировать процесс работы, не вспоминая, в каком режиме в определенный момент времени работает установка, а просто смотреть на показатели, выведенные на экран.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Установка крана для фильтра питьевой воды

Как установить (закрепить) плоскую кухонную вытяжку?

Плоская, или как ее еще называют, подвесная вытяжка обычно не имеет воздуховода, а снабжена фильтром для очистки воздуха.

Кстати, любую модель вытяжки можно запустить в режиме рециркуляции (очистки воздуха встроенным фильтром) либо в режиме отвода воздуха на улицу, зависит от вашего желания и возможностей.

Следует помнить, что фильтры нужно менять не реже двух раз в год.

Сама установка подвесной вытяжки очень проста. Вытяжное устройство имеет специальное крепление, нужно только перенести на стену отметки, расстояния между которыми будут соответствовать отверстиям на креплении.

Остаётся просверлить стену, забить дюбеля и отвёрткой или шуруповёртом прикрепить навесы. На них закрепляем вытяжное устройство и подсоединяем к сети.

Заземление и зануление

До того как перейти к рассмотрению особенностей установки вытяжки на кухне, следует сказать пару слов об электробезопасности. Поскольку вытяжка будет устанавливаться на кухне, в ее корпус постоянно будут проникать брызги жира, капли влаги. Из-за этого увеличивается шанс получить удар током в случае неправильного подключения к сети вытяжки.

Чтобы избежать неприятных последствий для своего здоровья, при подключении вытяжки к сети необходимо использовать три провода: фаза, земля и ноль. Определить провод заземления можно по характерному желтому цвету и зеленой полоске. В начале установочных работ обязательно выполняется заземление в целях безопасного использования электроприбора.

Обычно это сделать довольно просто, если в доме имеется контур заземления и присутствуют розетки евро-типа. Для грамотного подключения необходимо всего лишь подвести провод к клемме заземления и подключить его. Она имеет специальное обозначение в виде полосок разной длины или буквенное — Ground (GND). Но иногда может оказаться так, что техника не имеет разъема под заземление. В этом случае проблему придется решить самостоятельно, прикрепив провод к металлическому корпусу.

Однако не во всех квартирах могут быть установлены евророзетки. В таком случае у владельцев возникнет вопрос, как подключить вытяжку на кухне при отсутствии заземления? В этом случае им придется выполнить зануление своими руками. Однако учтите, что не стоит подключать нулевой провод к трубам и батареям. Это обязательно должна быть только глухая нейтраль.

Вначале вам необходимо найти электрический щиток со счетчиками. В стене должна быть замурована труба, от которой разведены провода либо это может быть специальная шина. Обычно на ней имеется готовый штырь с уже накинутыми нулевыми проводами. Именно так и выглядит глухая нейтраль, которая, как правило, имеет надежное заземление. От неё вам придется провести на кухню многожильный кабель диаметром не менее 2,5 мм2. Для подключения самой вытяжки вам понадобится установить автомат-разделитель на 6,3 А.

Если вы в щитке обнаружите уже подключенные провода к занулению, то не стоит их отключать. Иначе вы или ваши соседи получите удар током. Нужно сделать немного иначе — взять свой провод и закинуть его поверх чужих, а после затянуть гайку. Если вы не обнаружили никаких проводов, и труба гладкая, то вам нужно зачистить ее и установить контакт провода на хомут. Однако не стоит заниматься этим, если у вас нет специальных знаний в электротехнике. Лучше всего доверить эту работу профессиональному электрику.

Правила установки вытяжных устройств

Соответствие зависит не только от внешних условий, но и от характеристик самого устройства: типа, формы, размера, веса, назначения, диапазона функций.

Некоторые вытяжки встраиваются в мебельные модули, другие размещаются в центре кухонного “острова”, а третьи просто крепятся к стене.

Перед этим обязательно прочитайте инструкции и спецификации производителя: возможно, вам придется позвать помощника или даже нанять бригаду, чтобы починить тяжелый прибор из-за его веса.

Все вытяжки можно разделить на две категории

• Установки канального типа, через которые отработанный воздух отводится в вентиляционный поддон;
• Установки циркуляционного типа, которые очищают воздух с помощью фильтров.

Первые имеют большую производительность, но их сложнее установить; вторые можно легко закрепить на стене, но воздух будет чистым только до тех пор, пока фильтры не засорятся. Однако существует и третий вариант – комбинированный, который сочетает в себе возможности обеих категорий.

Легко потеряться в ассортименте вытяжек, доступных сегодня. В магазинах бытовой техники вы найдете все: от простых “вытяжек” с угольными фильтрами до дорогих “островных” устройств, предназначенных для установки в просторных помещениях.

ФотогалереяФото из Основной проблемой при установке будет подготовка места установки – небольшого шкафа, установленного прямо над плитой, а также размещение вытяжного воздуховодаПопулярные вытяжки, требующие свободного пространства для установки. Они имеют прекрасный дизайн, более эффективны, но после установки необходимо скрыть вытяжной воздуховодЕсли рабочая поверхность расположена в центре кухни, а не традиционно у стены, необходима специальная встраиваемая вытяжка.

Беглый взгляд на приборы показывает, что их можно устанавливать по-разному

Итак, на что следует обратить внимание при самостоятельной установке бытовой вытяжки?. Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

• Устройство должно быть компактным, подходящим по дизайну и размеру, вписывающимся в интерьер;
• Перед установкой прибора подготовьте место: проверьте несущую стену или выберите мебельный модуль;
• Если рядом проходит газовая труба, подумайте о том, чтобы установить ее на кронштейне или выбрать более дорогой вариант – перенести трубу;
• прибор должен быть установлен на определенной высоте, в соответствии с требованиями: 65-75 см для электрических плит, 75-85 см для газовых плит (за исключением некоторых моделей, которые можно устанавливать и ниже);
• Монтаж воздуховодов также планируется заранее – размер воздуховодов или дымоходов, количество изгибов и “маршрут” воздуховодов.

Другие факторы, которые следует учитывать при выборе оборудования и высоты вытяжки, – это размер варочной панели и рост человека, который будет готовить.

Чем шире варочная панель, тем больше и эффективнее должна быть вытяжка. А высота установки зависит от роста человека – экран не должен мешать домашней работе.

В идеале вытяжка должна быть немного шире плиты, будь то газовая или электрическая плита – но помните, что газ при горении выделяет продукты сгорания, поэтому лучше приобрести прибор большего размера.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Как правильно подобрать место для вытяжки

Основное требование к месту установки вытяжных устройств – размещение строго вертикально над поверхностью плиты.

При выборе и подготовке места для вентиляционной установки необходимо обратить внимание на следующие факторы

• Удаленность от вентиляционного канала.
• Мощность вентилятора устройства.
• Возможность подключения электропитания.

Если вы планируете устанавливать устройство вытяжного типа, то от места установки до вентиляционного канала здания должна быть возможность устройства воздуховода.

Путь воздуховода следует выбирать кратчайший с минимальным количеством поворотов. При несоблюдении данного требования эффективность работы устройства значительно снизится.

Если расположение варочной панели сильно удалено от вентиляционных стояков, то, возможно, стоит задуматься о выборе устройства циркуляционного типа.

Мощность вентилятора обуславливает максимальное расстояние от поверхности плиты, при котором устройство будет эффективно справляться со своими функциями

Немаловажный вопрос – наличие рядом с местом установки электричества. Наиболее правильным вариантом – является размещение отдельной розетки для вытяжки выше места её установки.

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый – вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана – круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите – сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

• Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
• Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
• Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
• Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
• Размечается место крепления конструкции.

• компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
• Перфоратором просверливаются отверстия под фиксаторы вытяжки.
• Вкручиваются шурупы.
• Пользуясь уровнем, проверяется горизонтальность монтажа.
• Навешивается вытяжка (без короба).
• Соединяется с вытяжной трубой, соединенной с каналом.
• Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
• Проводится пробный пуск технического устройства во всех режимах.
• При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

• встроенного типа – вся установка маскируется в подвесном шкафу;
• каминного и купольного вида – конструкции фиксируются на стене;
• островная модель – компонуется на потолочине;
• угловая вытяжка – ставится в углу;
• плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

• Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
• Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.
