Как вывести трубу вентиляции через кровлю

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.
4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т

к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Здравствуйте, уважаемые читатели! Хороший дымоход из нержавейки или другого надежного материала – важная часть отопительной системы дома. Но не менее важную роль играет такое устройство, как короб для дымохода. О его значении, что он представляет собой, каких бывает видов, можно ли его изготовить своими руками, и пойдет речь в нашей статье.

Выбор проходных элементов для металлочерепицы

При покупке вентиляционного выхода важно обращать внимание на профиль покрытия, деталь должна точно повторять очертания волны, плотно прилегать к трубе вентиляции и металлической черепице. Существует несколько разновидностей кровельных проходок:

Существует несколько разновидностей кровельных проходок:

Бесклапанные или с клапаном. При строительстве жилого дома предпочтение стоит отдать более дешевым моделям без клапана. Второй вариант подойдет для устройства системы вентиляции в административном или производственном здании.

С утеплением или без. В регионах с холодными зимами лучше выбирать вентиляционный выход для металлочерепицы с термоизоляцией. Особенно это необходимо при расположении трубы близко к карнизу. При установке выхода рядом с коньком или в южных регионах, достаточно будет недорогого варианта без утеплителя.

С ручным или автоматическим управлением. Для постоянно работающих систем жилого дома выбирают простые модели с тросиком для регулирования циркуляции воздуха.

Важно не путать вентиляционную проходку с такой же деталью для дымоходов. Температура воздуха в последних намного выше, поэтому потребуется предусмотреть противопожарную защиту

Как обустроить вентиляционный выход для металлочерепицы

Чтобы обеспечить выход скопившегося воздуха вместе с влагой из-под кровли, необходимо осуществлять постоянный приток свежего воздуха с улицы. Благодаря устройству подобной циркуляции выполняются следующие задачи :

• Происходит охлаждение поверхности металлочерепицы. В результате этого на ней снег не подтаивает, и не образуется наледь, а на карнизах не будет сосулек.
• В жаркое время года подкровельное пространство и кровля не перегреваются.

Учитывая, что пар имеет высокую проникающую способность, между кровлей и утеплителем следует предусмотреть создание вентиляционного зазора (обычно он равен 50 мм).

Для того чтобы пространство вентилировалось естественным образом, используются вентиляционные выходы, состоящие из металлической трубы, которая помещается в пластиковый кожух и изолируется полиуретаном. Колпак-дефлектор устанавливается вверху трубы для защиты от попадания внутрь нее атмосферных осадков. Конструктивно дефлектор устроен таким образом, что может усиливать тягу воздуха.

Система естественной вентиляции будет эффективной только в том случае, если вентиляционные выходы размещаются строго в установленном порядке с учетом особенностей конструктивных особенностей крыши и направления, преобладающих в этой местности ветров. В противном случае может наблюдаться обратный эффект, когда воздух будет затягиваться внутрь помещения.

Одним из главных технологических вопросов при монтаже вентиляционного выхода является обеспечение герметичности примыкания его к кровельному покрытию. Реализовать эту задачу можно применяя уплотнения внутренние, наружные и проходной элемент для металлочерепицы. В этом качестве могут использоваться различные вентиляционные и канализационные трубы, антенные проходки и прочие. Когда монтируются вентиляционные выходы и вентиляторы, также используют кровельные проходки. Они помогают достичь необходимого уровня герметичности на любом виде кровли.

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI 110-125 устанавливается на металлочерепицу при обустройстве подкровельной вентиляции либо выхода вытяжки. Общая высота элемента — 77 см, высота над поверхностью крыши — 50 см. Материал изготовления — ударопрочный полистирол.

Особенности:

Цельная конструкция, колпак уже собран и установлен, форма фланца соответствует геометрии профиля металлочерепицы, что упрощает и ускоряет монтаж.

На основании — качественный уплотнитель для надежной защиты стыка с материалом кровли.

Внешний размер увеличен, что дополнительно повышает прочность элемента, защищает его от повреждений при сходе льда, снежных масс в больших количествах.

Порядок установки:

• выход размещают на уровне воздуховода, очерчивают контур его основания и выполняют отверстие в материале кровли;
• крепление элемента выполняют на саморезы. Если на основании нет уплотнителя, дополнительно на стык наносят герметик;
• труба выравнивается, устанавливается вертикально путем прокручивания нижней части по своей оси. Возможна установка на скатах с углом наклона 30-60°;
• изолированная труба соединяется с воздуховодом без переходного элемента. Если он необходим, используют гофрированную трубу;
• участки, на котором воздуховод проходит через слои паро- и гидроизоляции, проклеивают самоклеящимися лентами.

На крыши с покрытием из профлиста МП-20, С-21, НС-35 МП MAXI устанавливается так же.

Комплектация:

• труба;
• проходной элемент со смонтированным колпаком;
• адаптер диаметра 125-110.

Изолированная труба

Используется при соединении с воздуховодами:

• утеплена по всей длине;
• комплектуется переходником 125-110 мм, позволяет использовать трубы, воздуховоды разных диаметров;
• является простой в установке;
• разработана для использования в сложных климатических условиях.

Кол-во блоков: 23 | Общее кол-во символов: 24973Количество использованных доноров: 6Информация по каждому донору:

Розлив отопления

Функции

Что дает перемещение розлива подачи отопления на чердак?

1. Предельно простой запуск системы отопления. Нужно лишь заполнить ее, открыть обе домовые задвижки в элеваторе и стравить воздух из расширительного бачка на чердаке. Для сравнения: в случае нижнего розлива нужно стравить воздух в перемычке между каждой парой стояков;
2. Равномерный нагрев всех отопительных приборов на каждом этаже. Падение температуры теплоносителя при его движении сверху вниз компенсируется увеличением размера радиаторов.

Принципиальная схема системы отопления с верхним розливом.

Неудобство заключается лишь в более сложном сбросе и запуске своими руками отдельного стояка: в случае верхнего розлива его нужно отключать и в подвале, и на чердаке.

Монтаж

Розлив монтируется с постоянным уклоном по всей длине. В верхней точке ставится расширительный бак, собирающий воздух при запуске контура. Каждый стояк комплектуется:

• Вентилем, позволяющим отключить его независимо от остальных;
• Заглушкой. Она позволит стояку засосать воздух при сбросе и исключит зависание воды в нем.

Отвод стояка от розлива. Вместо заглушки установлен сбросник — шаровый кран.

В вентилируемых чердаках и розлив, и находящиеся выше чердачного перекрытия участки стояков теплоизолируются. Как правило, для этой цели используются стекловата или минвата, ветошь и вязальная проволока. Теплоизоляция уменьшает как нецелевые потери тепла, так и вероятность перемерзания контура при кратковременных остановках циркуляции в зимние холода.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

• Приобрести трубу, если нет в наличии, и огнезащитный материал.
• Крепежные материалы.
• Инструмент:
  • Строительный уровень.
  • Сварочный аппарат – в том случае, если трубу придется стыковать.
  • Шуруповерт.
  • Молоток.
  • Лобзик и болгарку.
  • Деревянный брус.
  • Отделочный материал.
• Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

• Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
• Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
• С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
• Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

• В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
• Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

• Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
• Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).

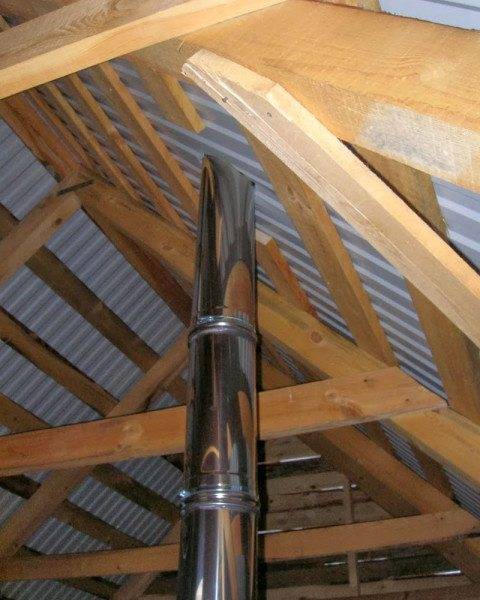

• Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
• Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
• Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
• Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

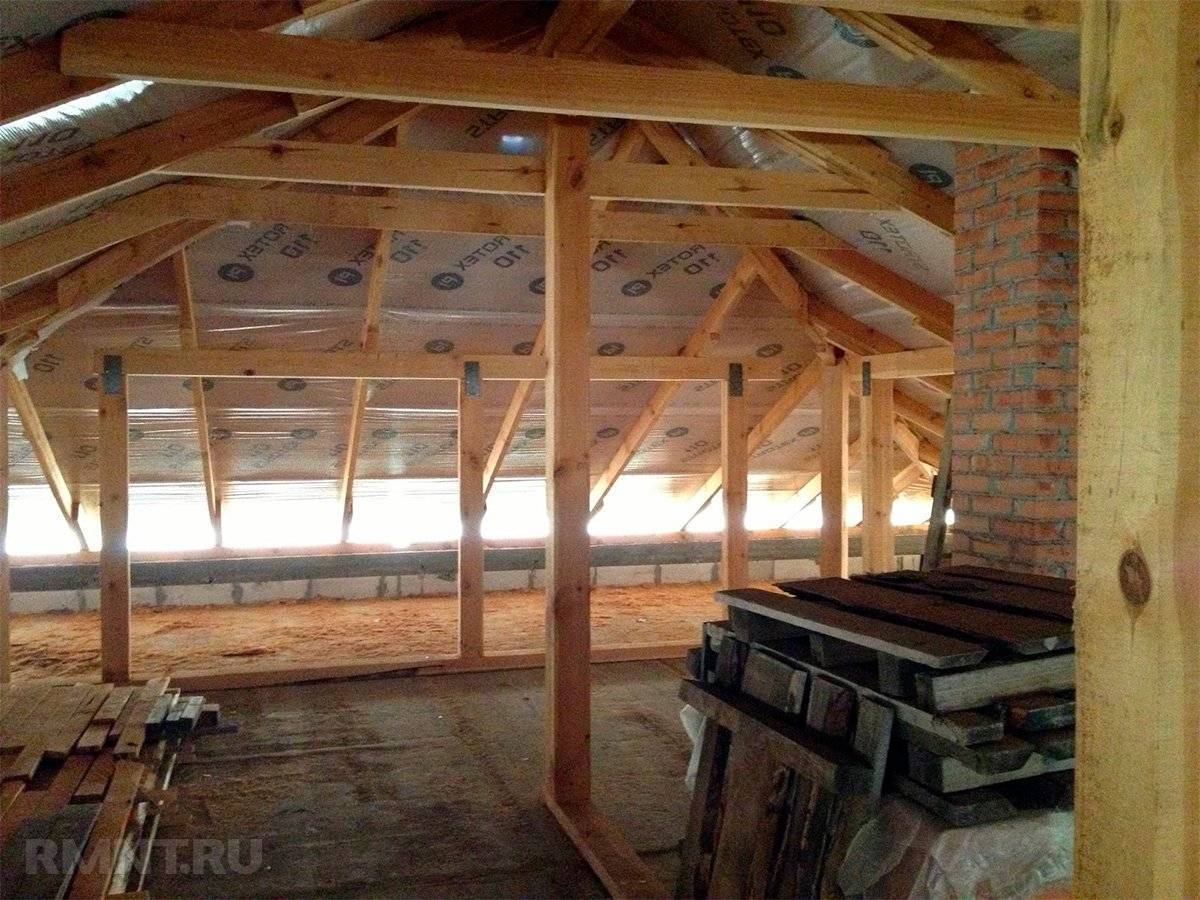

Монтаж обрешётки

Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.

Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.

Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.

Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.

Устройство дощатой обрешётки значительно проще

Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам

При этому нужно учесть два фактора:

При этому нужно учесть два фактора:

1. Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
2. В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.

В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.. Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.

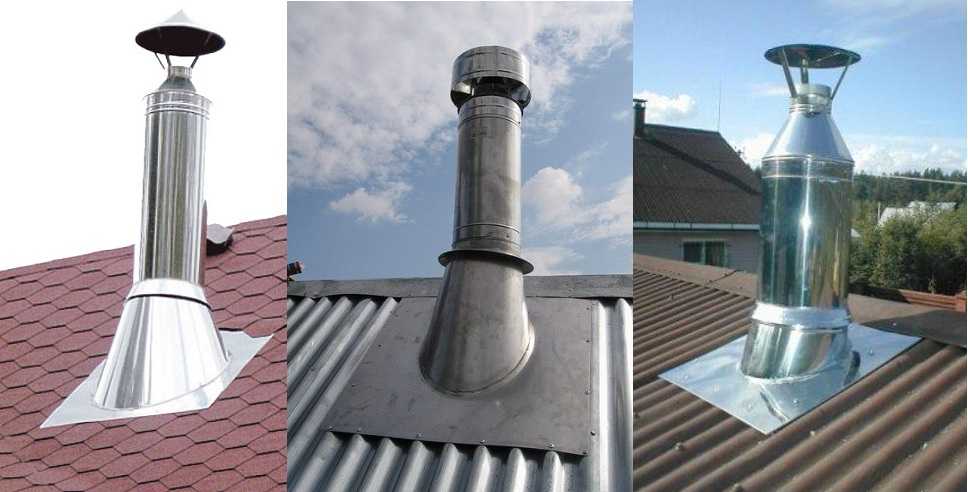

Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

• Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
• Обеспечение качественного воздухообмена на чердачном или мансардном этаже.

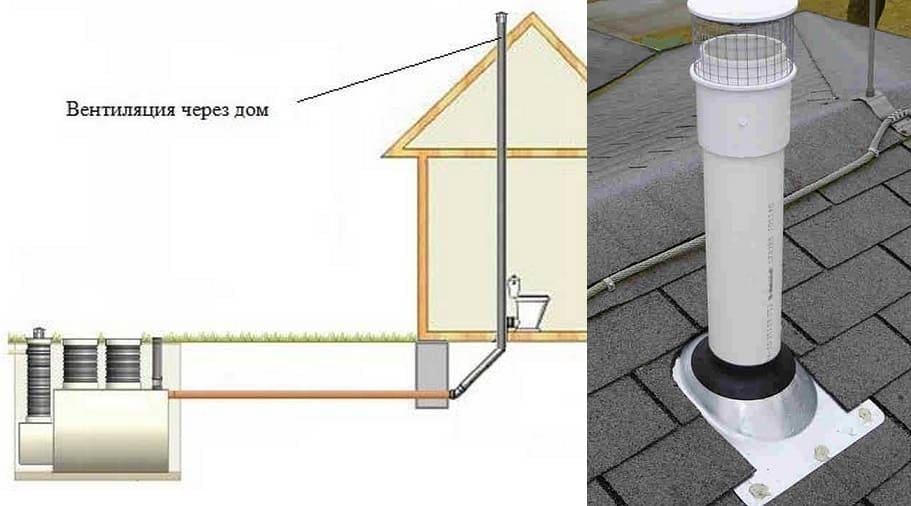

• Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Выходы для вытяжек

Как обустроить выпуск трубы сквозь кровлю

Вентиляционная труба может использоваться и как выход для бытовой вентиляции и вытяжек, которые выводят из помещения отработанный воздух. Они направляют потоки воздуха, обеспечивают тягу и защиту от осадков.

Стоит отметить, что высота вентиляционной трубы на крыше, должна быть такой же, как и у дымохода, если она расположена рядом с ним.

Еще один вопрос, который возникает при устройстве трубы – это как обустроить трубу на крыше? Основная проблема, которая здесь возникает – это как создать защиту от дождевой воды, которая стекает.

Чтобы решить эту проблему нужно устроить кровлю таким образом, чтобы низ кровельного материала выходил на трубу. При этом нужно сделать вырез для трубы в кровельном материале ниже, чем труба, с запасом, чтобы можно было задвинуть лист кровли под вышележащий.

Проблема заключается не в трудности подсовывания плоского листа отбойника под лист кровли, расположенный сверху, а в том, что ширина отбойника должна быть большой и под него легко подсовывался профилированный лист. В противном случае кровля может топорщиться.

Для того чтобы плавно обогнуть кровлю, с помощью ножниц нужно надрезать полоски с шириной в2 см. Отогните их плоскогубцами.

После этого нужно прикрепить отбойник к верхнему листу таким образом, чтобы образовался герметичный стык. Для этого существуют несколько способов.

Самым простым и в то же время самым дорогостоящим является приобретение высокотемпературного герметика, который предназначен для мест, которые сильно нагреваются.

Например, подойдет стеклопластик, который качественно приклеит отбойник к металлической кровле. В том случае, если используется шифер, то подойдет клей на основе из цемента и высокотемпературной замазки.

В том случае, если у вас есть сварочный полуавтомат, то можете проварить полоску металла, хорошенько проварив стык и так сделать отбойник.

Если же у вас такой возможности нет, то можете посетить ближайший автосервис, где делают кузовные работы у них большой опыт работы со сваркой, поэтому там вам, скорее всего не откажут.

В месте сварки нужно пройтись эпоксидной шпатлевкой и покрасить под цвет кровли. Это будет очень надежно и красиво.

Самым главным местом является место, расположенное над дымоходом и по волне кровли немного в стороне. Это место небольших размеров, поэтому не следует жалеть герметика. Ведь если вы сэкономите, то потом вам придется лезть на крышу и исправлять ошибки.

Помогла ли вам статья?

ДаНе очень

Функциональное назначение и технологические особенности

Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.

Полная вентиляция дома должна выполнять следующие задачи:

• проветривание всех помещений в здании;
• отвод воздуха от бытовых приборов (газовых плит и котлов);
• вентиляция канализационной магистрали.

Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.

Функции домовой вентиляции
